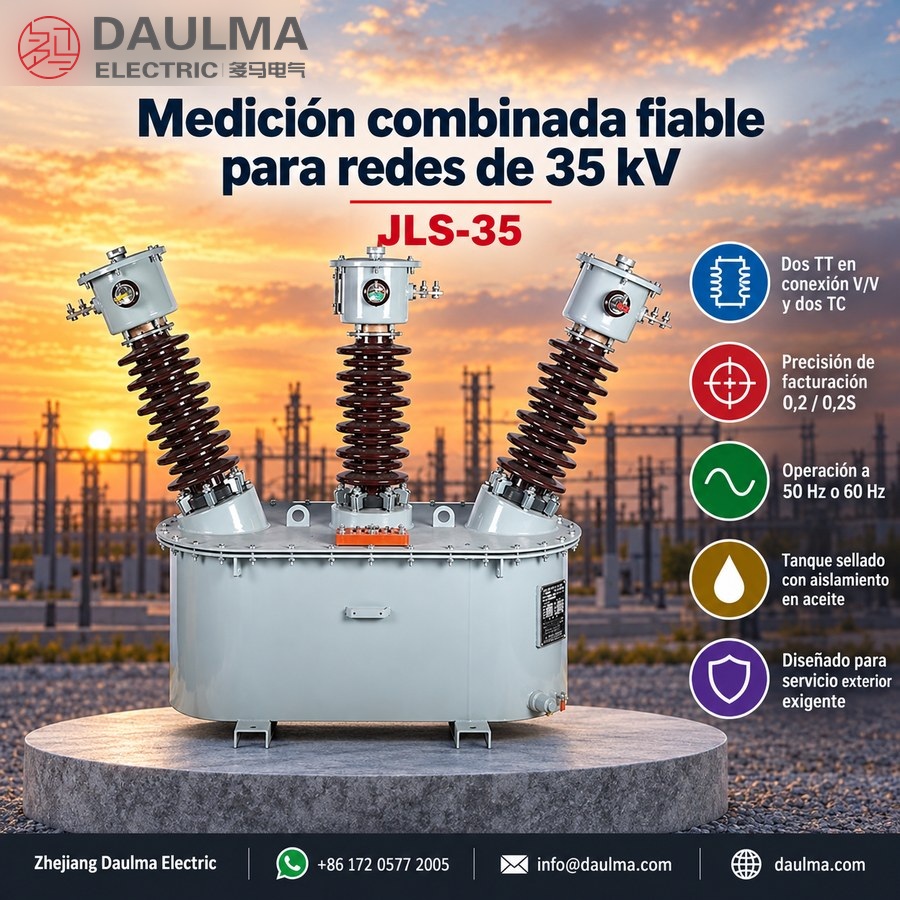

El transformador combinado JLS-35 sumergido en aceite para exteriores, también conocido como tanque de medición de alta tensión, es un dispositivo integrado de medición eléctrica diseñado para sistemas de corriente alterna de 50–60 Hz con tensiones nominales de hasta 35 kV. Combina dos transformadores de tensión monofásicos (TP) completamente aislados y dos transformadores de corriente (TC) en una configuración trifásica V/V, con los TC conectados en serie a las fases A y C. Esta unidad proporciona una medición precisa de corriente, tensión y energía eléctrica, lo que la hace ideal para redes eléctricas rurales, subestaciones exteriores, mini-subestaciones y aplicaciones industriales.

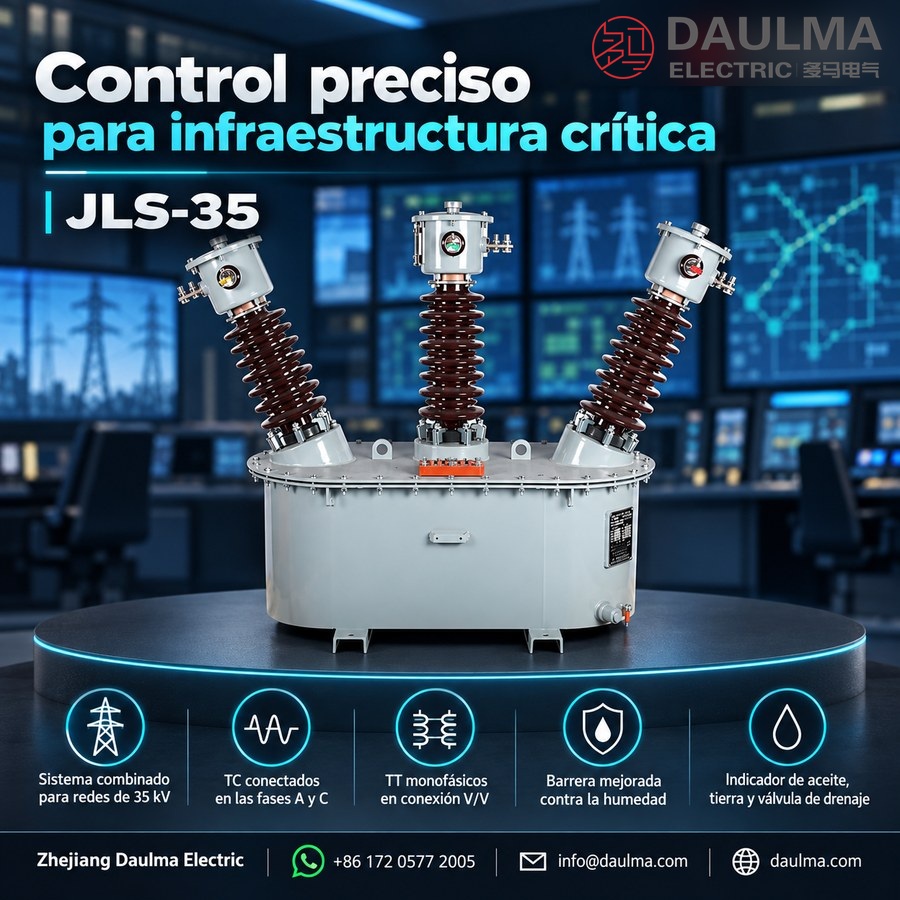

Con un diseño compacto y cuadrado del tanque de aceite, el JLS-35 incluye un dispositivo antihumedad en la tapa del tanque que bloquea la humedad externa, prolongando significativamente su vida útil. Ofrece mayor capacidad, menor volumen y peso más ligero que los modelos anteriores, lo que simplifica la instalación y el mantenimiento. Entre sus características clave de fiabilidad se incluyen un indicador de nivel de aceite, un tornillo de puesta a tierra, una válvula de drenaje de aceite y dos argollas de izaje en la tapa sin soldaduras del tanque para un manejo seguro.
Construcción
El JLS-35 integra dos transformadores de tensión monofásicos de tipo electromagnético (TP) y dos transformadores de corriente (TC), todos montados firmemente sobre la placa superior del tanque de aceite. Los terminales primarios están etiquetados como P1 y P2 para los TC, mientras que los terminales secundarios se marcan como S1 y S2. Para los TP, los terminales primarios son A y X, y los secundarios son a y x (o da y dx para devanados auxiliares, si están presentes). Debe respetarse la polaridad correcta durante el cableado para garantizar una medición precisa. El transformador está lleno de aceite aislante y sellado para evitar contaminación. Desenergice y ponga a tierra siempre la unidad antes de cualquier inspección o mantenimiento. Nunca opere sin protección contra sobretensiones: deben instalarse pararrayos de óxido de zinc a menos de un metro de la unidad.
Designación del tipo:
- J: Transformador de Tensión
- L: Transformador de Corriente
- S: Tipo trifásico sumergido en aceite
- 35: Clase de tensión nominal (kV)
Parámetros técnicos
Condiciones de servicio
- El tanque de medición cumple con la norma GB20840.4-2015 para transformadores combinados.
- El transformador de corriente cumple con las disposiciones de las normas GB20840.2-2014 y GB20840.1-2010.
- El transformador de tensión se ajusta a las normas GB20840.3-2013 y GB20840.1-2010.
- Los pararrayos de óxido de zinc deben instalarse a menos de un metro del lugar de instalación para garantizar una protección eficaz contra rayos.
Parámetros técnicos
| Parámetro | Valor |
|---|---|
| Tensión nominal del sistema | 35 kV |
| Frecuencia del sistema | 50–60 Hz |
| Relación del transformador de tensión | 35.000 / √3 : 100 / √3 V (estándar) |
| Relación del transformador de corriente | Personalizable (p. ej., 100/5, 200/5, 300/5 A) |
| Clase de exactitud (TC) | 0.2S |
| Clase de exactitud (TP) | 0.2 |
| Medio aislante | Aceite mineral aislante |
| Configuración de conexión | Trifásica V/V (dos TP + dos TC) |
Instalación y cableado
Dimensiones de instalación
El JLS-35 está diseñado para montaje en poste o plataforma en entornos exteriores. Asegúrese de dejar espacio suficiente para mantenimiento y para la instalación del pararrayos a menos de 1 metro.
| Dimensión | Valor (mm) |
|---|---|
| Altura total | 1250 |
| Anchura (cuerpo del tanque) | 580 |
| Profundidad (cuerpo del tanque) | 420 |
| Separación de agujeros de montaje (vertical) | 650 |
| Separación de agujeros de montaje (horizontal) | 300 |
| Distancia desde la base hasta los terminales primarios | 980 |
Selección y preguntas frecuentes
Guía de selección
- Confirmar tensión y frecuencia del sistema: Verificar compatibilidad con redes de 35 kV y 50/60 Hz.
- Seleccionar relaciones adecuadas de TC/TP: Ajustar las relaciones de corriente y tensión a las necesidades de carga y medición.
- Especificar clases de exactitud: Elegir clase 0.2 para TP y 0.2S para TC para cumplir con estándares de medición de alta precisión.
- Definir condiciones ambientales: Indicar rango de temperatura ambiente, altitud (<1000 m estándar) y grado de contaminación (p. ej., Clase II o III).
- Incluir protección contra rayos: Planificar la instalación de pararrayos de óxido de zinc a menos de 1 metro de la unidad.
- Considerar necesidades de personalización: Solicitar modificaciones en dimensiones del tanque, disposición de bornes o configuraciones de salida secundaria si es necesario.
- Verificar método de montaje: Confirmar si se instalará en poste o plataforma para seleccionar correctamente los accesorios de fijación.
Preguntas frecuentes
P1: ¿En qué aplicaciones es ideal el transformador combinado JLS-35?
El JLS-35 está diseñado para sistemas eléctricos exteriores de 35 kV que requieren medición precisa de energía y protección por relés, incluyendo redes de distribución rural, subestaciones exteriores y mini-subestaciones, así como instalaciones industriales.
P2: ¿Cómo mejora el dispositivo antihumedad la durabilidad?
El dispositivo antihumedad integrado en la tapa del tanque evita que la humedad externa penetre en el aceite aislante, protegiendo los componentes internos de aislamiento y magnéticos, prolongando así significativamente la vida útil y manteniendo la rigidez dieléctrica.
P3: ¿Se puede personalizar el transformador JLS-35 según requisitos específicos?
Sí. Las opciones de personalización incluyen relaciones específicas de TC/TP, clases de exactitud, dimensiones de la carcasa exterior, mejoras en materiales y terminales o blindajes adicionales, adaptados a las exigencias eléctricas o ambientales del proyecto.
P4: ¿Qué mantenimiento requiere el transformador JLS-35?
El mantenimiento rutinario incluye verificar el nivel de aceite mediante la mirilla, inspeccionar juntas y empaques en busca de fugas, limpiar la superficie del tanque, comprobar la integridad de la puesta a tierra y asegurar el correcto funcionamiento de los pararrayos. Se recomienda tomar muestras anuales de aceite en entornos severos.
P5: ¿Qué normas de seguridad cumple el transformador JLS-35?
El JLS-35 cumple con las normas nacionales chinas GB20840.4-2015 (transformadores combinados), GB20840.2-2014 (TC) y GB20840.3-2013 (TP). Además, exige la instalación de pararrayos de óxido de zinc a menos de 1 metro para protección contra sobretensiones y rayos.
