نظرة عامة
يُعدّ المحول المدمج JLS-6/10/11 محولاً زيتياً خارجياً مصمماً لأنظمة التوزيع متوسطة الجهد بجهود 6 كيلوفولت، 10 كيلوفولت، 11 كيلوفولت، و12 كيلوفولت. ويجمع هذا الجهاز بين وظيفتي محول التيار (CT) ومحول الجهد (PT) في وحدة ثلاثية الأطوار واحدة، مستخدماً زيت محولات عالي الجودة من النوع 45# للعزل والتبريد، مع عوازل خزفية تضمن أداءً موثوقاً في البيئات الخارجية.
يوفر هذا المحول المدمج دقة قياس عالية تصلح لتطبيقات فوترة الطاقة، ومراقبة الأحمال، والحماية. وهو متوافق مع المواصفة GB20840.4-2015، ويُستخدم عادةً في شبكات التوزيع الريفية، ومحطات التحويل الصناعية، ومنشآت القياس الخارجية المدمجة التي تتطلب قياس طاقة دقيقاً تحت ظروف بيئية متغيرة.
لمحة سريعة عن التصنيفات الرئيسية
| المعامل | التصنيف |
|---|---|
| فئة الجهد | 6kV / 10kV / 11kV / 12kV |
| جهد النظام (Um) | 7.2kV / 12kV |
| مستوى العزل (kV) | 3.6/25/40, 7.2/32/60, 12/42/75 |
| مدى التيار الأولي | 5A – 300A |
| التيار الثانوي | 5A أو 1A |
| جهد الثانوي | 100V أو 100/√3 V |
| دقة القياس (لـ CT) | 0.2S / 0.5S |
| دقة الحماية (لـ CT) | 5P10 / 10P10 |
| فئة دقة PT | 0.2 / 0.5 |
| التردد | 50Hz |
| مدى درجة حرارة المحيط | -15°C إلى +55°C |
| وسط العزل | زيت محولات من النوع 45# |
ترميز الموديل
- J: محول جهد (PT)
- L: محول تيار (CT)
- S: وحدة مدمجة ثلاثية الأطوار
- 6/10/11: جهود النظام المقننة (6kV، 10kV، 11kV)؛ متوافقة مع أنظمة 12kV
البناء

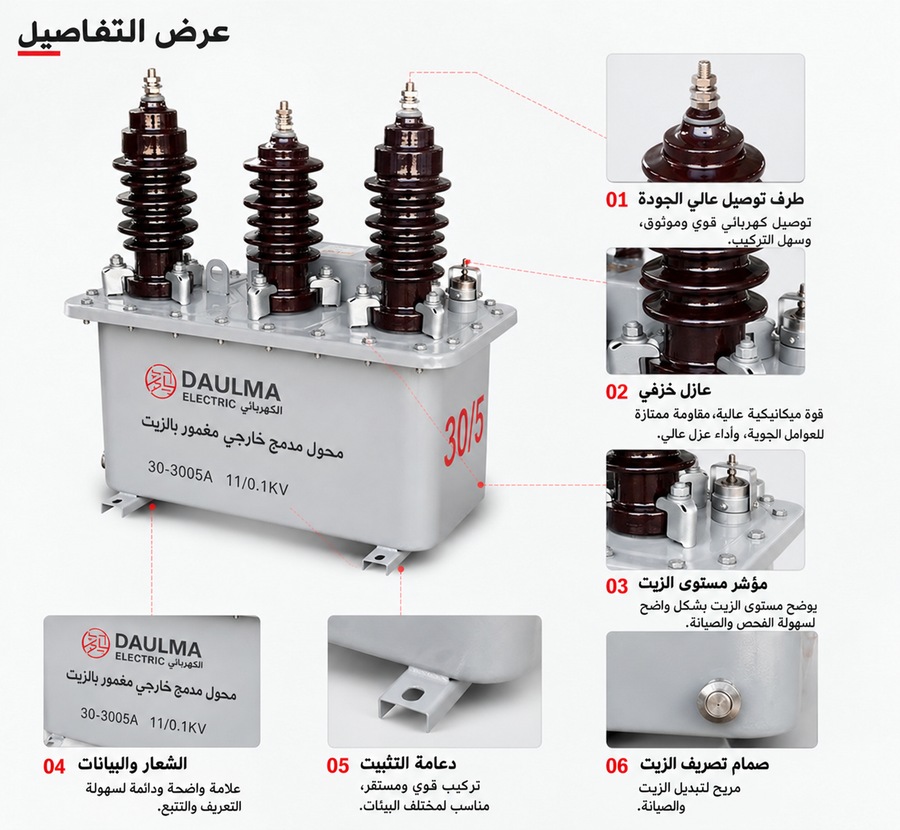

يتميز المحول JLS-6/10/11 بهيكل قوي ثلاثي الأعمدة من الراتنج المصبوب والمغمور بالزيت، محفوظ داخل خزان مغلق مملوء بزيت محولات من النوع 45#. تكون لفائف الدائرة الأولية والثانوية مغلفة داخل غرفة مليئة بالزيت، مما يوفر قوة عازلة ممتازة واستقراراً حرارياً. تُستخدم العوازل الخزفية لجميع أطراف الجهد العالي، مما يمنح مقاومة فائقة للعوامل الجوية وأداءً ممتازاً ضد الزحف الكهربائي في البيئات الخارجية. صندوق الأطراف الثانوية مصنّف IP54، لحماية التوصيلات الخاصة بأجهزة القياس والحماية. تم تصميم المجموعة الكاملة لتثبيتها على الأعمدة أو المنصات، مع وجود خطاطيف رفع ونقاط تأريض مدمجة في الخزان لتركيب وتشغيل آمنين.
المعطيات التقنية
ظروف التشغيل
- موضع التركيب: خارجي، مثبت على عمود أو في محطة تحويل أو نقاط توزيع
- درجة حرارة المحيط: -15°C إلى +55°C
- أقصى ارتفاع: ≤ 4500m (بدون حاجة لتخفيض التصنيف)
- العزل: مغمور بالزيت مع عوازل خزفية
- نوع الزيت: زيت محولات من النوع 45#
- التأريض: وصّل طرف التأريض وفقاً للمعايير الكهربائية المحلية ومعايير القياس
- الصيانة: يتطلب فحصاً دوريًا لمستوى الزيت وجودته
المعاملات الفنية
المحول JLS-6/10/11 هو محول مدمج خارجي مغمور بالزيت مصمم لأنظمة ثلاثية الأطوار بجهود 6kV و10kV و11kV و12kV. يتميز بعزل مغمور بالزيت مع عوازل خزفية، ويعمل ضمن مدى درجات حرارة محيطة من -15°C إلى +55°C، ويدعم التركيب حتى ارتفاع 4500 متر دون تخفيض التصنيف، وهو متوافق مع GB20840.4-2015، ويقدم نسب محول تيار من 5A إلى 300A.
متغيرات الموديل
| الموديل | جهد النظام |
نسبة الجهد |
مستوى العزل المقنن (kV) |
التطبيق |
|---|---|---|---|---|
| JLS-6 | 6kV | 6000/100V | 7.2/32/60 | أنظمة 6kV وفق المعيار الصيني |
| JLS-10 | 10kV | 10000/100V | 12/42/75 | أنظمة 10kV وفق المعيار الصيني |
| JLS-11 | 11kV | 11000/110V | 12/42/75 | أنظمة 11kV الدولية |
| JLS-12 | 12kV | 12000/100V | 12/42/75 | أنظمة 12kV الدولية |
بيانات محول الجهد
| نسبة الجهد المقننة |
فئة الدقة |
القدرة المقننة (VA) |
القدرة القصوى (VA) |
مستوى العزل المقنن (kV) |
|---|---|---|---|---|
| 3000/100 | 0.2 | 15 | 300 | 3.6/25/40 |
| 6000/100 | 0.5 | 30 | 7.2/32/60 | |
| 10000/100 | 0.5 | 30 | 12/42/75 |
بيانات محول التيار
| نسبة التيار المقننة (A) |
فئة الدقة |
القدرة المقننة (VA) |
تيار حراري قصير المدى |
تيار ديناميكي |
مستوى العزل المقنن (kV) |
|---|---|---|---|---|---|
| 5 – 300/5 | 0.2S | 7.5 | 80 × I1n | 200 × I1n | 12/42/75 |
| 5 – 300/5 | 0.2 | 10 | 80 × I1n | 200 × I1n | 12/42/75 |
التركيب والتوصيلات

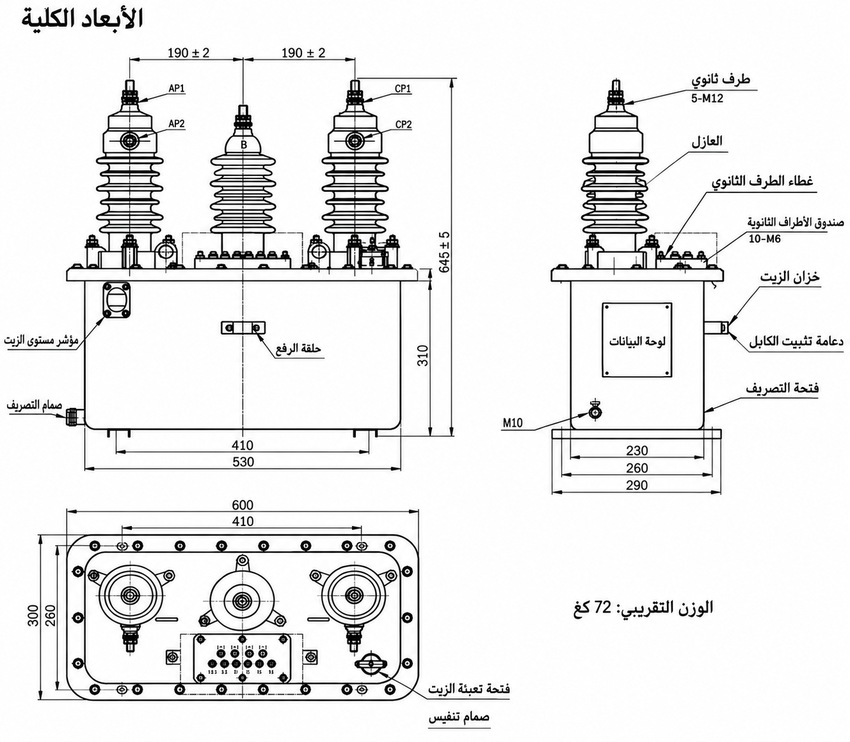

مخطط التركيب
يُصمم صندوق قياس المحول المدمج JLS-6/10/11 المغمور بالزيت للتثبيت على الأعمدة أو المنصات. تأكد من أن هيكل التثبيت قادر على تحمل وزن الوحدة البالغ حوالي 72 كغ. قم بمحاذاة عرض القاعدة (230/260/290 مم) مع حوامل التثبيت وفقاً للمواصفات الخاصة بالمشروع. احرص على توفير وصول واضح للوحة الأمامية لقراءة العداد ونافذة مستوى الزيت، وتأكد من بقاء منفذ إدخال الزيت وصمام تفريغ الهواء الموجود في الأعلى غير محجوبين.

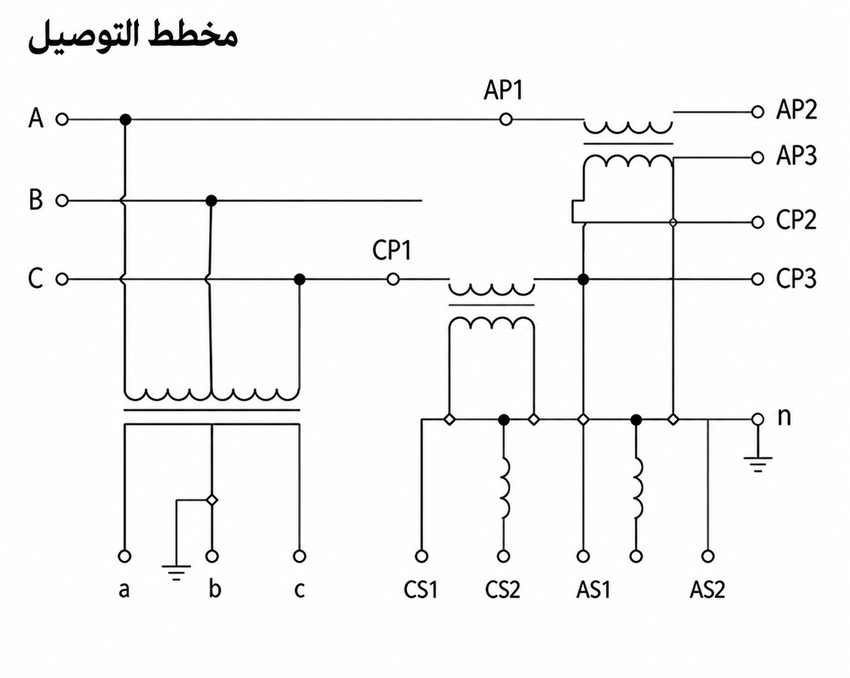

مخطط التوصيل
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر الموديل بناءً على جهد النظام: JLS-6 لأنظمة 6kV (فئة عزل 7.2kV)، JLS-10 لأنظمة 10kV، JLS-11 لأنظمة 11kV، أو JLS-12 لأنظمة 12kV (جميعها بفئة عزل 12kV).
- اختر نسبة جهد PT الصحيحة: 6000/100V لموديل JLS-6، 10000/100V لموديل JLS-10، 11000/110V لموديل JLS-11، أو 12000/100V لموديل JLS-12.
- حدد التيار الأولي لمحول التيار وفقاً لمتطلبات الحمل الفعلية ضمن النطاق 5A إلى 300A؛ يكون التيار الثانوي ثابتاً عند 5A.
- حدّد فئة دقة CT كـ 0.2S للقياسات الدقيقة لأغراض الفوترة أو 0.2 للتطبيقات العامة.
- اختر فئة دقة PT: 0.2 للقياسات عالية الدقة أو 0.5 للتطبيقات القياسية.
الأسئلة الشائعة
Q1: هل يمكن تركيب هذا المحول المدمج في المناطق المرتفعة؟
نعم، يدعم التركيب حتى ارتفاع 4500 متر دون تخفيض التصنيف. يعمل بكفاءة في درجات حرارة محيط من -15°C إلى +55°C. يرجى تأكيد ظروف الموقع مع فريقنا الهندسي.
Q2: أي موديلات الجهد متاحة لهذا المحول الزيتي؟
نوفر موديلات JLS-6 و JLS-10 و JLS-11 و JLS-12 لأنظمة الجهد من 6 إلى 12 كيلوفولت. يتميز كل موديل بعزل مغمور بالزيت مع عوازل خزفية. يتم ضبط نسب التحويل بدقة في المصنع.
Q3: كيف يتم التعامل مع التأريض والصيانة الدورية لهذا المحول؟
تتطلب الصيانة فحصاً دورياً لمستوى وجودة زيت المحولات 45#. يجب توصيل طرف التأريض وفقاً للمعايير الكهربائية المحلية. تواصل معنا للحصول على دليل الصيانة الرسمي.
Q4: هل يتوافق هذا المحول مع معايير القياس الدولية؟
نعم، يتوافق المحول مع المعيار GB20840.4-2015 لأنظمة ثلاثية الأطوار. يوفر دقة عالية في نسب التحويل للجهود والتيارات. اطلب شهادة المطابقة الخاصة بمنطقتك عند تقديم الاستفسار.
Q5: أين يمكن تطبيق هذا المحول المدمج الخارجي؟
يُطبق خارجياً على الأعمدة أو في محطات التحويل ونقاط التوزيع. مواعيد التخصيص والتسليم تخضع للتأكيد. يرجى مشاركة مواصفات مشروعك للحصول على عرض دقيق.
Q6: ما هي المواصفات الرئيسية لمحول JLS المدمج؟
هو محول مدمج خارجي مغمور بالزيت مع عوازل خزفية وزيت 45#. مصمم لشبكات ثلاثية الأطوار بجهود 6 إلى 12 كيلوفولت. تواصل مع المصنع للحصول على أوراق البيانات الفنية.
