Обзор

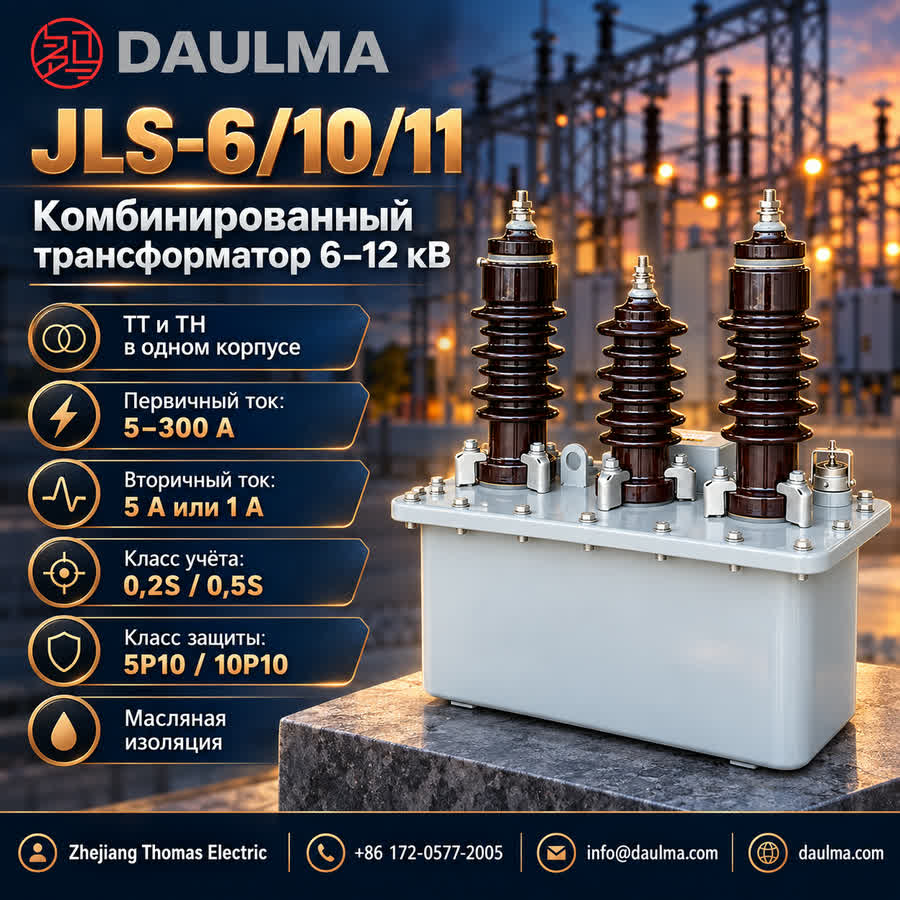

Комбинированный масляный трансформатор JLS-6/10/11 предназначен для наружной установки в распределительных сетях среднего напряжения 6 кВ, 10 кВ, 11 кВ и 12 кВ. Он объединяет функции трансформатора тока (ТТ) и трансформатора напряжения (ТН) в одном трехфазном блоке, используя высококачественное трансформаторное масло марки 45# для изоляции и охлаждения, а также фарфоровые вводы, обеспечивающие надежную работу в условиях открытой установки.
Этот комбинированный ТТ/ТН обеспечивает высокую точность измерений, подходящую для коммерческого учета электроэнергии, мониторинга нагрузки и систем релейной защиты. Изделие соответствует стандарту GB20840.4-2015 и широко применяется в сельских распределительных сетях, промышленных подстанциях и компактных наружных узлах учета, где требуется точное измерение энергии в различных климатических условиях.
Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения | 6 кВ / 10 кВ / 11 кВ / 12 кВ |
| Наибольшее рабочее напряжение (Um) | 7,2 кВ / 12 кВ |
| Уровень изоляции (кВ) | 3,6/25/40, 7,2/32/60, 12/42/75 |
| Диапазон первичного тока | 5 А – 300 А |
| Вторичный ток | 5 А или 1 А |
| Вторичное напряжение | 100 В или 100/√3 В |
| Класс точности для учета (ТТ) | 0,2S / 0,5S |
| Класс точности для защиты (ТТ) | 5P10 / 10P10 |
| Класс точности ТН | 0,2 / 0,5 |
| Частота | 50 Гц |
| Диапазон температуры окружающей среды | от -15°C до +55°C |
| Изоляционная среда | Трансформаторное масло марки 45# |
Расшифровка обозначения модели
- J: Трансформатор напряжения (ТН)
- L: Трансформатор тока (ТТ)
- S: Трехфазный комбинированный блок
- 6/10/11: Номинальные напряжения системы (6 кВ, 10 кВ, 11 кВ); совместим с сетями 12 кВ
Конструкция

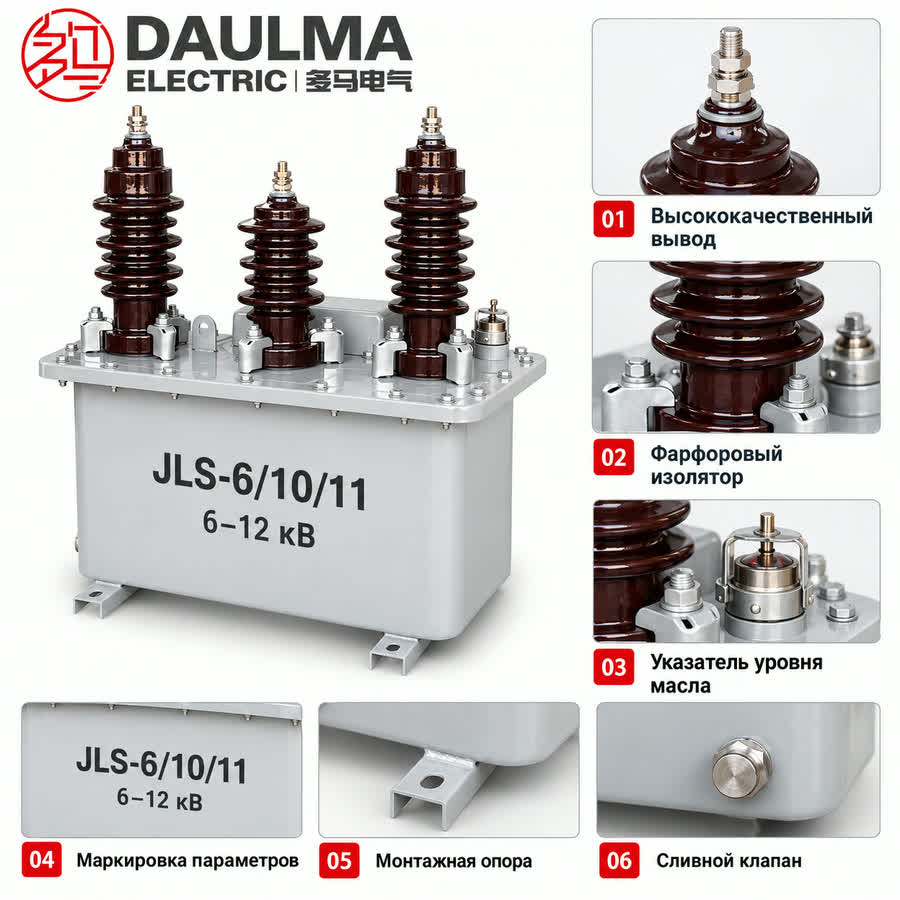

Трансформатор JLS-6/10/11 выполнен в виде прочной трехстержневой конструкции с литой изоляцией и масляным заполнением, размещенной в герметичном баке, заполненном трансформаторным маслом марки 45#. Первичные и вторичные обмотки заключены в маслонаполненную камеру, что обеспечивает высокую электрическую прочность и термическую стабильность. Все выводы высокого напряжения выполнены через фарфоровые вводы, обеспечивающие превосходную устойчивость к атмосферным воздействиям и достаточную длину пути утечки при наружной установке. Коробка вторичных зажимов имеет степень защиты IP54, защищая соединения с приборами учета и защиты. Вся конструкция предназначена для установки на опоре или платформе, а в бак интегрированы монтажные проушины и точки заземления для безопасной установки и эксплуатации.
Технические параметры
Условия эксплуатации
- Место установки: Наружная установка на опоре, подстанции или в распределительных пунктах
- Температура окружающей среды: от -15°C до +55°C
- Максимальная высота над уровнем моря: ≤ 4500 м (без снижения номинальных характеристик)
- Изоляция: Масляная с фарфоровыми вводами
- Тип масла: Трансформаторное масло марки 45#
- Заземление: Подключайте заземляющий зажим в соответствии с местными нормами ПУЭ и требованиями к учету
- Обслуживание: Требуется периодическая проверка уровня масла и его качества
Технические параметры

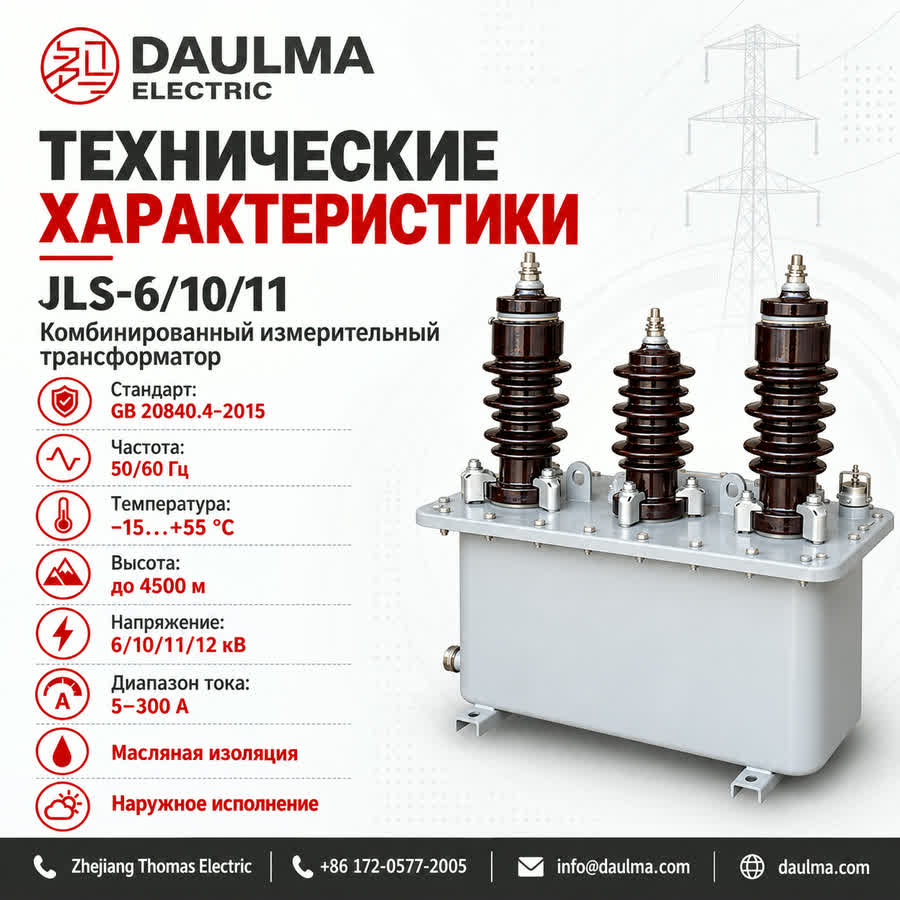

Комбинированный масляный трансформатор JLS-6/10/11 предназначен для наружной установки в трехфазных сетях 6 кВ, 10 кВ, 11 кВ и 12 кВ. Он имеет масляную изоляцию с фарфоровыми вводами, работает при температуре окружающей среды от -15°C до +55°C, допускает установку на высоте до 4500 м без снижения характеристик, соответствует стандарту GB20840.4-2015 и поддерживает коэффициенты трансформации тока от 5 А до 300 А.
Модификации
| Модель | Напряжение сети |
Коэффициент напряжения |
Номинальный уровень изоляции (кВ) |
Применение |
|---|---|---|---|---|
| JLS-6 | 6 кВ | 6000/100 В | 7,2/32/60 | Сети 6 кВ по китайскому стандарту |
| JLS-10 | 10 кВ | 10000/100 В | 12/42/75 | Сети 10 кВ по китайскому стандарту |
| JLS-11 | 11 кВ | 11000/110 В | 12/42/75 | Международные сети 11 кВ |
| JLS-12 | 12 кВ | 12000/100 В | 12/42/75 | Международные сети 12 кВ |
Данные трансформатора напряжения
| Номинальный коэффициент напряжения |
Класс точности |
Номинальная мощность (В·А) |
Предельная мощность (В·А) |
Номинальный уровень изоляции (кВ) |
|---|---|---|---|---|
| 3000/100 | 0,2 | 15 | 300 | 3,6/25/40 |
| 6000/100 | 0,5 | 30 | 7,2/32/60 | |
| 10000/100 | 0,5 | 30 | 12/42/75 |
Данные трансформатора тока
| Номинальный коэффициент тока (А) |
Класс точности |
Номинальная мощность (В·А) |
Ток термической стойкости |
Динамический ток |
Номинальный уровень изоляции (кВ) |
|---|---|---|---|---|---|
| 5 – 300/5 | 0,2S | 7,5 | 80 × I1n | 200 × I1n | 12/42/75 |
| 5 – 300/5 | 0,2 | 10 | 80 × I1n | 200 × I1n | 12/42/75 |
Установка и подключение

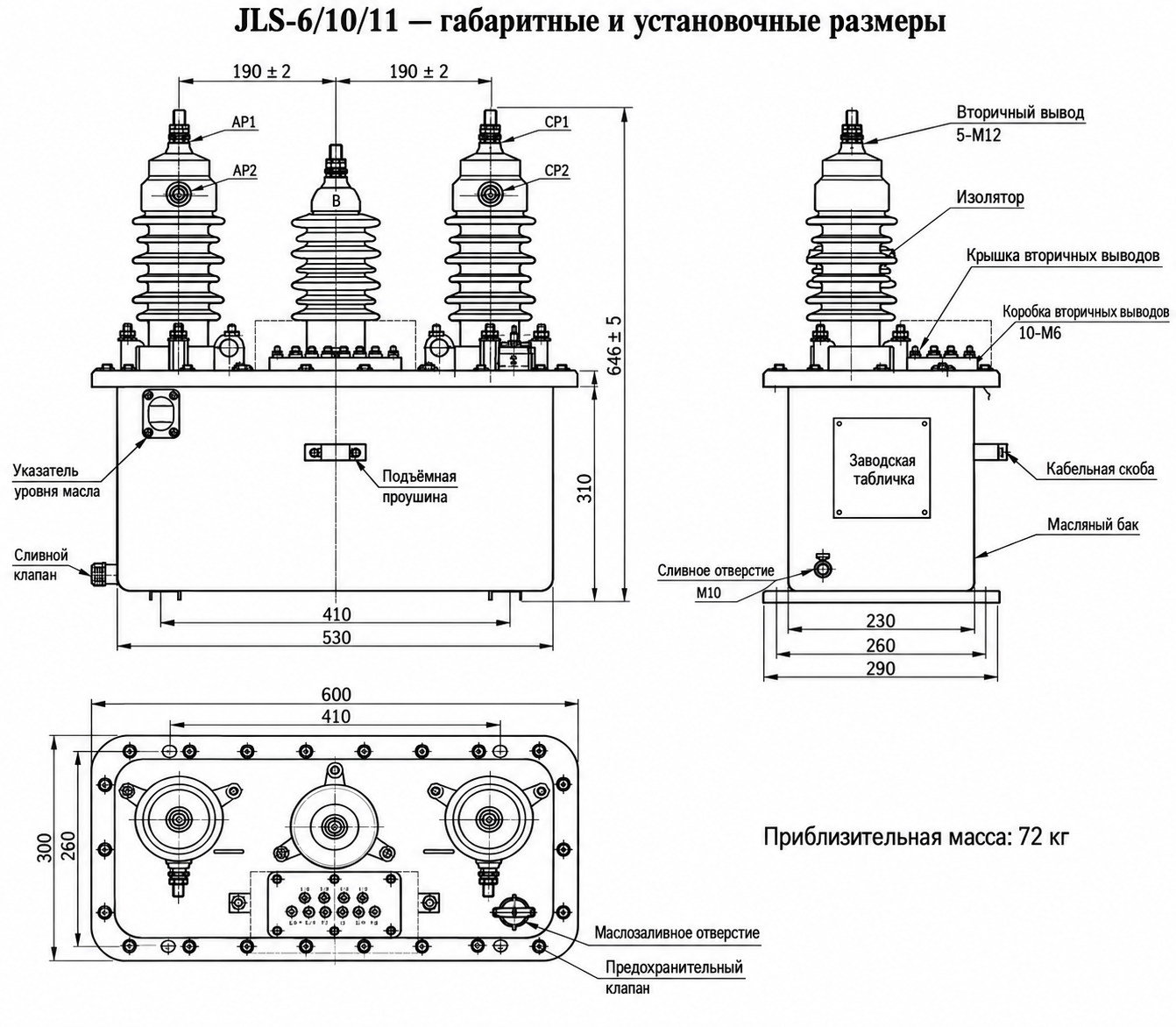

Схема установки
Комбинированный масляный трансформатор JLS-6/10/11 в корпусе для учета предназначен для установки на опоре или платформе. Убедитесь, что несущая конструкция выдерживает массу устройства (~72 кг). Совместите ширину основания (230/260/290 мм) с монтажными кронштейнами в соответствии с проектной документацией. Обеспечьте свободный доступ к передней панели для снятия показаний и к смотровому окну уровня масла, а также убедитесь, что верхний маслозаливной патрубок и клапан для выпуска воздуха остаются свободными.

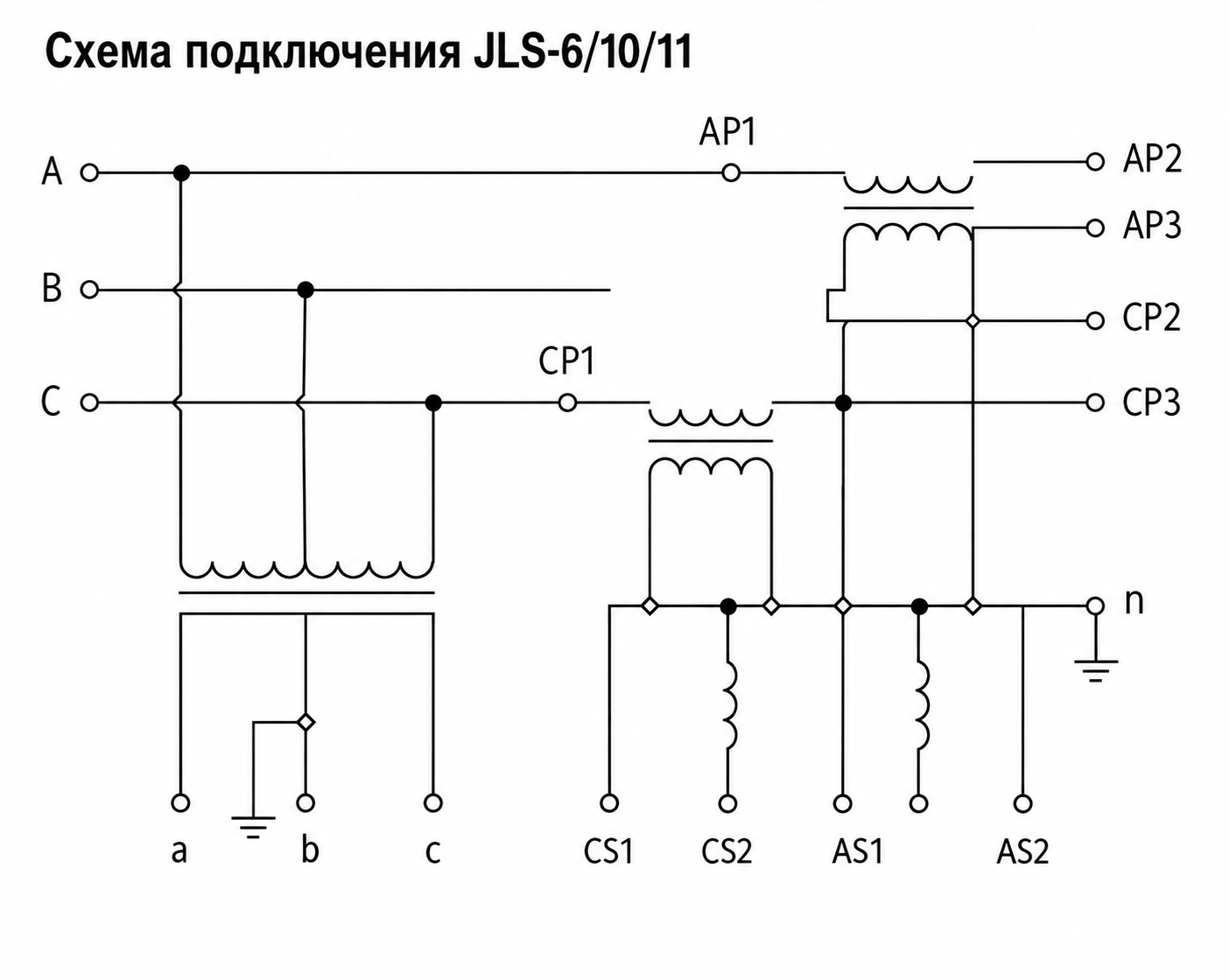

Схема подключения
Подбор и частые вопросы
Руководство по выбору
- Выберите модель в зависимости от напряжения сети: JLS-6 для 6 кВ (класс изоляции 7,2 кВ), JLS-10 для 10 кВ, JLS-11 для 11 кВ или JLS-12 для 12 кВ (все с классом изоляции 12 кВ).
- Укажите правильное передаточное отношение ТН: 6000/100 В для JLS-6, 10000/100 В для JLS-10, 11000/110 В для JLS-11 или 12000/100 В для JLS-12.
- Определите первичный ток ТТ в соответствии с фактической нагрузкой в диапазоне от 5 А до 300 А; вторичный ток фиксирован — 5 А.
- Укажите класс точности ТТ: 0,2S для высокоточного коммерческого учета или 0,2 для общих применений.
- Выберите класс точности ТН: 0,2 для прецизионного учета или 0,5 для стандартных задач.
Часто задаваемые вопросы
Вопрос 1: Для чего предназначен масляный комбинированный трансформатор JLS-6/10/11?
Масляный комбинированный трансформатор JLS-6/10/11 предназначен для наружного учета электроэнергии в распределительных сетях 6 кВ, 10 кВ, 11 кВ и 12 кВ. Он объединяет трансформаторы тока и напряжения в одном маслонаполненном корпусе с фарфоровыми вводами, обеспечивая точные сигналы для систем учета и релейной защиты.
Вопрос 2: Почему стоит выбрать масляную конструкцию вместо других типов?
Масляная конструкция обеспечивает превосходную изоляцию и эффективное рассеивание тепла за счет использования трансформаторного масла марки 45#. Это гарантирует стабильную работу при высоких нагрузках и повышенных температурах окружающей среды, что делает ее идеальной для требовательных условий наружной установки.
Вопрос 3: Какое техническое обслуживание требуется этому трансформатору?
Регулярное обслуживание включает проверку уровня масла через смотровое окно, контроль качества масла и его замену через сливной патрубок при необходимости. Фарфоровые вводы также следует периодически осматривать на наличие трещин или загрязнений поверхности для поддержания надежности и точности.
Вопрос 4: Чем отличаются модели JLS-6, JLS-10, JLS-11 и JLS-12?
Каждая модель адаптирована под конкретное напряжение сети: JLS-6 для 6 кВ (коэффициент 6000/100 В, изоляция 7,2 кВ), JLS-10 для 10 кВ (10000/100 В), JLS-11 для 11 кВ (11000/110 В) и JLS-12 для 12 кВ (12000/100 В). Все модели имеют одинаковый диапазон ТТ 5–300/5 А и компактную трехстержневую конструкцию, но различаются по номинальному напряжению и уровню изоляции.
Вопрос 5: Какие варианты первичного тока ТТ доступны?
Серия JLS-6/10/11 поддерживает диапазон первичного тока ТТ от 5 А до 300 А, что позволяет гибко адаптироваться к различным профилям нагрузки без необходимости установки нескольких узлов учета.
Вопрос 6: Каким стандартам соответствует данный трансформатор?
Этот комбинированный трансформатор соответствует стандарту GB20840.4-2015 для комбинированных измерительных трансформаторов, что обеспечивает соответствие китайским национальным требованиям и международную совместимость для задач учета.
Вопрос 7: Какие классы точности следует указывать для учета?
Для трансформаторов тока выбирайте класс 0,2S для высокоточного коммерческого учета или 0,2 для общего применения. Для трансформаторов напряжения — 0,2 для высокой точности или 0,5 для стандартных задач учета.
Frequently Asked Questions
Q1: Какова максимальная высота установки без снижения характеристик?
Допускается монтаж на высоте до 4500 метров без снижения номинальных параметров. Оборудование работает в диапазоне температур от -15°C до +55°C. Уточняйте условия эксплуатации для нестандартных регионов.
Q2: Как правильно выполнить заземление при наружной установке на опоре?
Заземляющий зажим необходимо подключать строго по местным нормам ПУЭ и требованиям к учету. Конструкция предусматривает масляную изоляцию с фарфоровыми вводами. Согласуйте схему заземления с проектной документацией.
Q3: Подходит ли модель JLS-6 для сетей напряжением 10 кВ?
Нет, модель JLS-6 рассчитана исключительно для сетей 6 кВ с уровнем изоляции 7,2/32/60 кВ. Для систем 10 кВ или 11 кВ выбирайте соответствующие модификации JLS-10 или JLS-11.
Q4: По каким стандартам изготавливается комбинированный масляный трансформатор JLS?
Оборудование соответствует национальному стандарту GB20840.4-2015. Использование трансформаторного масла марки 45# и фарфоровых вводов гарантирует надежность. Запросите сертификаты соответствия у менеджера для вашего тендера.
Q5: Какие коэффициенты трансформации тока доступны для заказа?
Базовый диапазон коэффициентов трансформации тока составляет от 5 А до 300 А. Возможны индивидуальные исполнения под специфические задачи учета. Свяжитесь с отделом продаж для подтверждения нужных параметров.
Q6: Где применяется комбинированный трансформатор JLS-6/10/11 наружной установки?
Устройство применяется в трехфазных сетях 6–12 кВ на подстанциях, распределительных пунктах и опорах ЛЭП. Обеспечивает точный учет электроэнергии в сложных климатических условиях.
Q7: Какое обслуживание требуется масляному трансформатору в процессе эксплуатации?
Требуется периодическая проверка уровня и качества трансформаторного масла марки 45#. Своевременный контроль предотвращает снижение диэлектрических свойств фарфоровых вводов. График ТО согласовывается с местными правилами.
