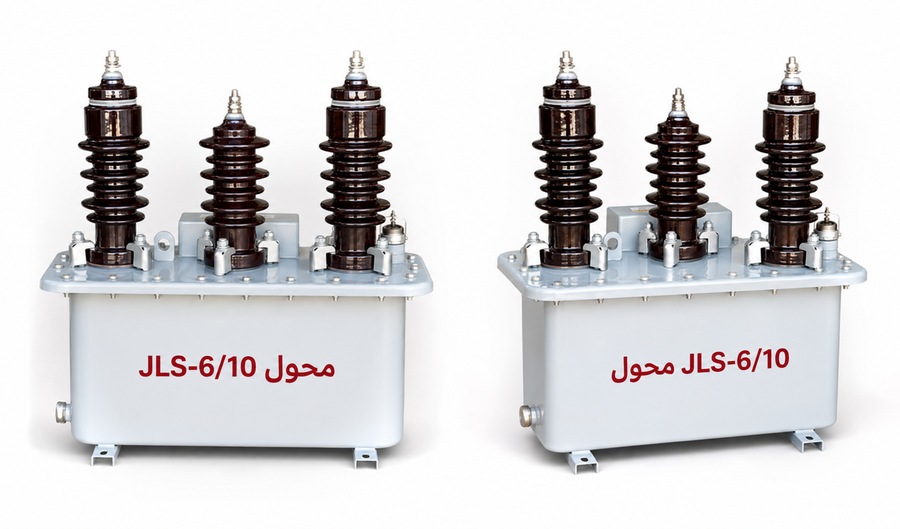

نظرة عامة
يُعدّ محول JLS-6/10 محولاً مدمجاً خارجياً مغموراً بالزيت، مصمماً لأنظمة توزيع الجهد المتوسط 6 كيلو فولت و10 كيلو فولت. ويجمع بين وظيفتي محول التيار (CT) ومحول الجهد (PT) في هيكل واحد معزول بالراتنج المصبوب ومملوء بالزيت، مع عوازل خزفية، مما يضمن تشغيلاً موثوقاً في البيئات الخارجية القاسية.
مصنوع وفقاً للمعيار GB20840.4-2015، ويوفّر قياساً عالي الدقة لأغراض الفوترة والحماية. ومن أبرز تطبيقاته التركيبات المثبتة على الأعمدة، والمحطات الفرعية المدمجة، والمنشآت الصناعية التي تتطلب قياس طاقة دقيقاً تحت ظروف حمل ودرجة حرارة متغيرة.
لمحة سريعة عن المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| جهد النظام | 6 كيلو فولت / 10 كيلو فولت |
| مستوى العزل (كيلو فولت) | 3.6/25/40، 7.2/32/60، 12/42/75 |
| نطاق التيار الأولي | 5 أمبير – 300 أمبير |
| التيار الثانوي | 5 أمبير |
| الجهد الثانوي | 100 فولت |
| فئة الدقة (للقياس) | 0.2 / 0.5 |
| فئة الدقة (للحماية) | 3P / 6P |
| وسط العزل | زيت محول رقم 45# |
| تكوين الطور | ثلاثي الأطوار |
| نوع التركيب | خارجي، مثبت على عمود أو في محطة فرعية |
| مادة العوازل | خزف |
| المعيار المتوافق | GB20840.4-2015 |
ترميز الموديل
- J: محول جهد (PT)
- L: محول تيار (CT)
- S: وحدة مدمجة ثلاثية الأطوار
- 6/10: جهد النظام المقنّن (6 كيلو فولت أو 10 كيلو فولت)
التصميم الإنشائي
يتميز محول JLS-6/10 بتصميم قوي مغمور بالزيت، مع خزان مغلق مملوء بزيت محول عالي الجودة من النوع 45#، مما يوفر عزلاً ممتازاً وتبريداً فعالاً. تقع ملفات الدائرة الأولية والثانوية داخل الحجرة المملوءة بالزيت، ومتصلة عبر عوازل خزفية مصنّفة للاستخدام الخارجي. يتضمّن الغلاف نافذة لرصد مستوى الزيت وفتحة تصريف للصيانة. جميع الأجزاء المعدنية مقاومة للتآكل، مما يضمن موثوقية طويلة الأمد في البيئات الخارجية القياسية. كما أن صندوق الطرف الثانوي محمي بدرجة IP ويوفّر توصيلات آمنة لدوائر القياس والحماية.
المعطيات التقنية
ظروف التشغيل
- موضع التركيب: خارجي مثبت على عمود، محطة فرعية، أو نقاط توزيع
- درجة الحرارة المحيطة: -15°م إلى +55°م
- أقصى ارتفاع: ≤ 4500 متر (بدون حاجة لتخفيض الأداء)
- العزل: مغمور بالزيت مع عوازل خزفية
- نوع الزيت: زيت محول رقم 45# (معيار محلي)
- التوصيل بالأرض: وصّل طرف التأريض وفقاً للأكواد الكهربائية المحلية ومعايير القياس
- الصيانة: يلزم فحص دوري لمستوى الزيت وجودته
المعايير الفنية
يُعدّ محول JLS-6/10 محولاً مدمجاً ثلاثي الأطوار خارجياً مغموراً بالزيت، مصمماً لأنظمة 6 كيلو فولت و10 كيلو فولت. يتميز بعزل مغمور بالزيت مع عوازل خزفية، ويعمل ضمن نطاق درجات حرارة محيطة من -15°م إلى +55°م، وهو مناسب للتركيبات حتى ارتفاع 4500 متر دون تخفيض الأداء. يتوافق الجهاز مع المعيار GB20840.4-2015 ويدعم نسب تيار من 5 أمبير إلى 300 أمبير.
بيانات محول الجهد
| نسبة الجهد |
فئة الدقة |
القدرة المقنّنة (فولت أمبير) |
القدرة القصوى (فولت أمبير) |
مستوى العزل (كيلو فولت) |
|---|---|---|---|---|
| 3000/100 | 0.2 | 15 | 300 | 3.6/25/40 |
| 6000/100 | 0.5 | 30 | 7.2/32/60 | |
| 10000/100 | 0.5 | 30 | 12/42/75 |
بيانات محول التيار
| نسبة التيار (أمبير) |
فئة الدقة |
القدرة المقنّنة (فولت أمبير) |
تيار التحمل الحراري القصير |
التيار الديناميكي |
مستوى العزل (كيلو فولت) |
|---|---|---|---|---|---|
| 5 – 300/5 | 0.2S | 7.5 | 80 × I1n | 200 × I1n | 12/42/75 |
| 5 – 300/5 | 0.2 | 10 | 80 × I1n | 200 × I1n | 12/42/75 |
التركيب والتوصيلات

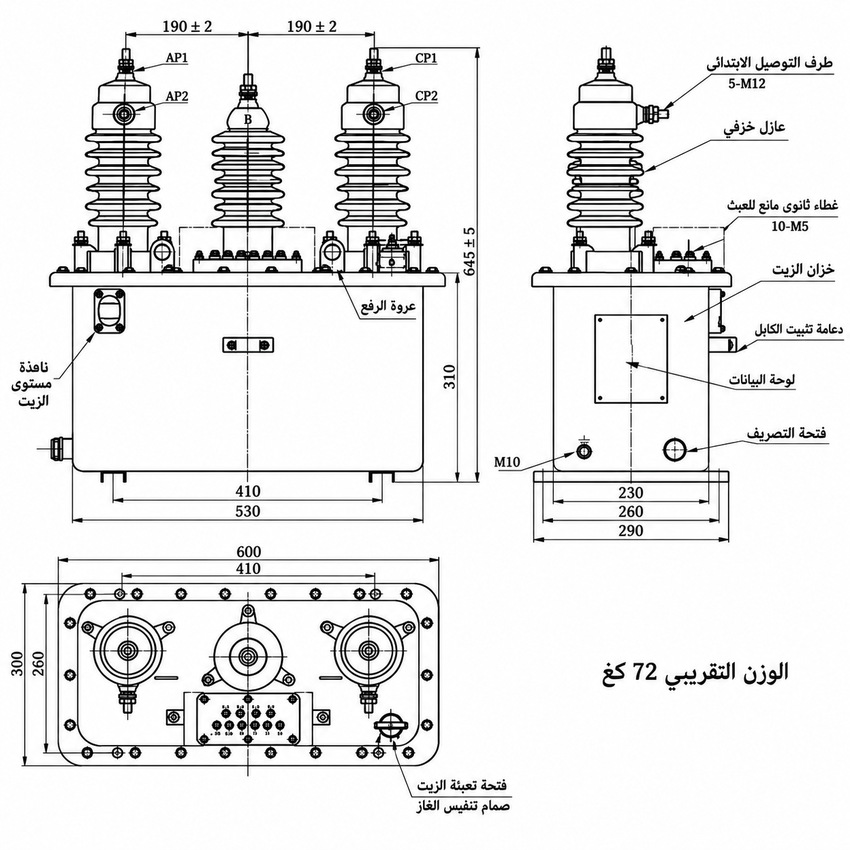

مخطط التركيب
يُصمم محول JLS-6/10 المدمج الخارجي المغمور بالزيت للتركيب على الأعمدة أو المنصات. تأكد من أن هيكل التركيب قادر على تحمل وزن الوحدة وأن جميع المسافات البينية تتوافق مع لوائح السلامة المحلية. قم بمحاذاة أبعاد القاعدة (عرض 230/260/290 مم) مع إطار الدعم، وثبّتها باستخدام معدات التثبيت المناسبة. حافظ على مسافات عمل آمنة من الأجزاء الحية أثناء التركيب.
مخطط التوصيل
يجب أن تتبع توصيلات الأسلاك المخطط المعتمد للمشروع وعلامات الأطراف المحددة:
- تتوافق أطراف AP1/AP2 وCP1/CP2 مع توصيلات الدائرة الأولية والثانوية لمحولات التيار (CTs)؛ تحقق من التسلسل قبل التشغيل.
- توفر أطراف محول الجهد الثانوية إشارات الجهد لعدادات الطاقة ومعدات المراقبة.
- تُرسل أطراف محول التيار الثانوية إشارات التيار إلى عدادات الطاقة الفعالة واللافعالة.
- يجب تأريض جميع الدوائر الثانوية بشكل صحيح، ولا يجوز ترك دوائر محول التيار الثانوية مفتوحة أثناء التشغيل.
- يجب أن يتوافق توصيل صندوق العداد والتأريض مع مخطط التوصيل الخاص بالمشروع ومتطلبات المرفق المحلي.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر موديل JLS-6/10 لأنظمة 6 كيلو فولت (فئة عزل 7.2 كيلو فولت) أو أنظمة 10 كيلو فولت (فئة عزل 12 كيلو فولت).
- اختر تيار المحول الأولي بين 5 أمبير و300 أمبير بناءً على متطلبات الحمل الفعلية.
- حدّد التيار الثانوي لمحول التيار بـ 5 أمبير، وهو المعيار المستخدم في تطبيقات القياس.
- اختر فئة دقة محول التيار: 0.2S للقياس عالي الدقة لأغراض الفوترة، أو 0.2 للاستخدام العام.
- اختر نسبة جهد محول الجهد (3000/100، 6000/100، أو 10000/100) بما يتوافق مع جهد النظام ومتطلبات مدخل العداد.
- تأكّد من نوع التركيب الخارجي المثبت على العمود والكمية المطلوبة عند الطلب.
الأسئلة الشائعة
Q1: هل يمكن تركيب محول JLS-6/10 في المناطق المرتفعة؟
نعم، يمكن تركيبه حتى ارتفاع 4500 متر دون الحاجة لتخفيض الأداء. يعمل المحول المدمج بزيت عازل ضمن نطاق حرارة -15°م إلى +55°م. يرجى تحديد ارتفاع الموقع للتأكيد النهائي.
Q2: أي فئة دقة مناسبة لعدادات الفوترة في هذا المحول؟
تُستخدم فئة الدقة 0.2 لنسبة الجهد 3000/100، وفئة 0.5 لنسب 6000/100 و10000/100. تتوافق هذه المواصفات مع معيار GB20840.4-2015 لضمان القياس الدقيق. تواصل معنا لتحديد النسبة المطلوبة.
Q3: ما المعيار الفني المطبق على تصنيع هذا المحول؟
يتوافق المحول المدمج مع المعيار GB20840.4-2015 لمحولات القياس. يستخدم زيت رقم 45# وعوازل خزفية لضمان العزل الآمن. يُرجى طلب شهادة المطابقة عند تقديم الطلب.
Q4: متى يجب فحص مستوى الزيت في المحول الخارجي؟
يجب فحص مستوى وجودة الزيت العازل دورياً وفقاً لجدول الصيانة المعتمد. يُثبت المحول خارجياً على الأعمدة أو المحطات الفرعية مع التأريض الصحيح. راجع كتيبات التشغيل للمواعيد الدقيقة.
Q5: لماذا يُفضل استخدام محول JLS-6/10 في محطات التوزيع؟
يُفضل لكونه محولاً مركباً ثلاثي الأطوار يقيس الجهد والتيار معاً في أنظمة 6 و10 كيلو فولت. يدعم نسب تيار من 5 إلى 300 أمبير بعزل زيتي موثوق. تواصل معنا للتخصيص.
Q6: كيف يتم تأريض المحول المركب وفقاً للأكواد الكهربائية؟
يُوصّل طرف التأريض وفقاً للأكواد الكهربائية المحلية ومعايير القياس المعتمدة. يُثبت المحول خارجياً على الأعمدة أو المحطات الفرعية لضمان السلامة. استعلم عن مخططات التوصيل من الدعم الفني.
