Обзор
Комбинированный трансформатор JLS-6/10 — это наружный масляный приборный трансформатор, предназначенный для распределительных сетей среднего напряжения 6 кВ и 10 кВ. Он объединяет функции трансформатора тока (ТТ) и трансформатора напряжения (ТН) в одном корпусе с литой изоляцией, заполненном трансформаторным маслом и оснащённом фарфоровыми вводами, что обеспечивает надёжную работу в суровых условиях наружной эксплуатации.
Изготовлен в соответствии со стандартом GB20840.4-2015 и обеспечивает высокоточное измерение для коммерческого учёта электроэнергии и систем релейной защиты. Типичные области применения: опорные установки, компактные подстанции и промышленные объекты, где требуется точное измерение энергии при переменных нагрузках и температурных режимах.
Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Номинальное напряжение сети | 6 кВ / 10 кВ |
| Уровень изоляции (кВ) | 3,6/25/40, 7,2/32/60, 12/42/75 |
| Диапазон первичного тока | 5 А – 300 А |
| Вторичный ток | 5 А |
| Вторичное напряжение | 100 В |
| Класс точности (для учёта) | 0,2 / 0,5 |
| Класс точности (для защиты) | 3P / 6P |
| Изоляционная среда | Трансформаторное масло марки 45# |
| Схема соединения фаз | Трёхфазная |
| Тип установки | Наружная, на опоре или в подстанции |
| Материал вводов | Фарфор |
| Стандарт соответствия | GB20840.4-2015 |
Расшифровка обозначения модели
- J: Трансформатор напряжения (ТН)
- L: Трансформатор тока (ТТ)
- S: Трёхфазный комбинированный блок
- 6/10: Номинальное напряжение сети (6 кВ или 10 кВ)
Конструкция
Трансформатор JLS-6/10 выполнен по масляной герметичной конструкции с баком, заполненным высококачественным трансформаторным маслом марки 45#, обеспечивающим превосходную изоляцию и отвод тепла. Первичные и вторичные обмотки размещены внутри маслонаполненной камеры и подключены через фарфоровые вводы, рассчитанные на наружную эксплуатацию. Корпус оснащён смотровым окном для визуального контроля уровня масла и сливным патрубком для технического обслуживания. Все металлические детали имеют коррозионностойкое покрытие, что гарантирует долговечность в типовых условиях наружной установки. Клеммная коробка вторичных цепей имеет степень защиты IP и обеспечивает надёжные соединения для цепей учёта и защиты.
Технические параметры
Условия эксплуатации
- Место установки: Наружная установка на опоре, в подстанции или в пунктах распределения
- Температура окружающей среды: от -15°C до +55°C
- Максимальная высота над уровнем моря: ≤ 4500 м (без снижения номинальных параметров)
- Изоляция: Масляная с фарфоровыми вводами
- Тип масла: Трансформаторное масло марки 45# (внутренний стандарт)
- Заземление: Подключайте заземляющий зажим в соответствии с местными правилами устройства электроустановок и требованиями к учётным системам
- Техническое обслуживание: Требуется периодическая проверка уровня и качества масла
Технические параметры
JLS-6/10 — это трёхфазный наружный масляный комбинированный трансформатор для сетей 6 кВ и 10 кВ. Он имеет масляную изоляцию с фарфоровыми вводами, работает в диапазоне температур окружающей среды от -15°C до +55°C и допускает установку на высоте до 4500 м без снижения номинальных характеристик. Изделие соответствует стандарту GB20840.4-2015 и поддерживает коэффициенты трансформации тока от 5 А до 300 А.
Данные трансформатора напряжения
| Коэффициент трансформации |
Класс точности |
Номинальная мощность (В·А) |
Предельная мощность (В·А) |
Уровень изоляции (кВ) |
|---|---|---|---|---|
| 3000/100 | 0,2 | 15 | 300 | 3,6/25/40 |
| 6000/100 | 0,5 | 30 | 7,2/32/60 | |
| 10000/100 | 0,5 | 30 | 12/42/75 |
Данные трансформатора тока
| Коэффициент трансформации (А) |
Класс точности |
Номинальная мощность (В·А) |
Термический ток кратковременного режима |
Динамический ток |
Уровень изоляции (кВ) |
|---|---|---|---|---|---|
| 5 – 300/5 | 0,2S | 7,5 | 80 × I1n | 200 × I1n | 12/42/75 |
| 5 – 300/5 | 0,2 | 10 | 80 × I1n | 200 × I1n | 12/42/75 |
Установка и подключение

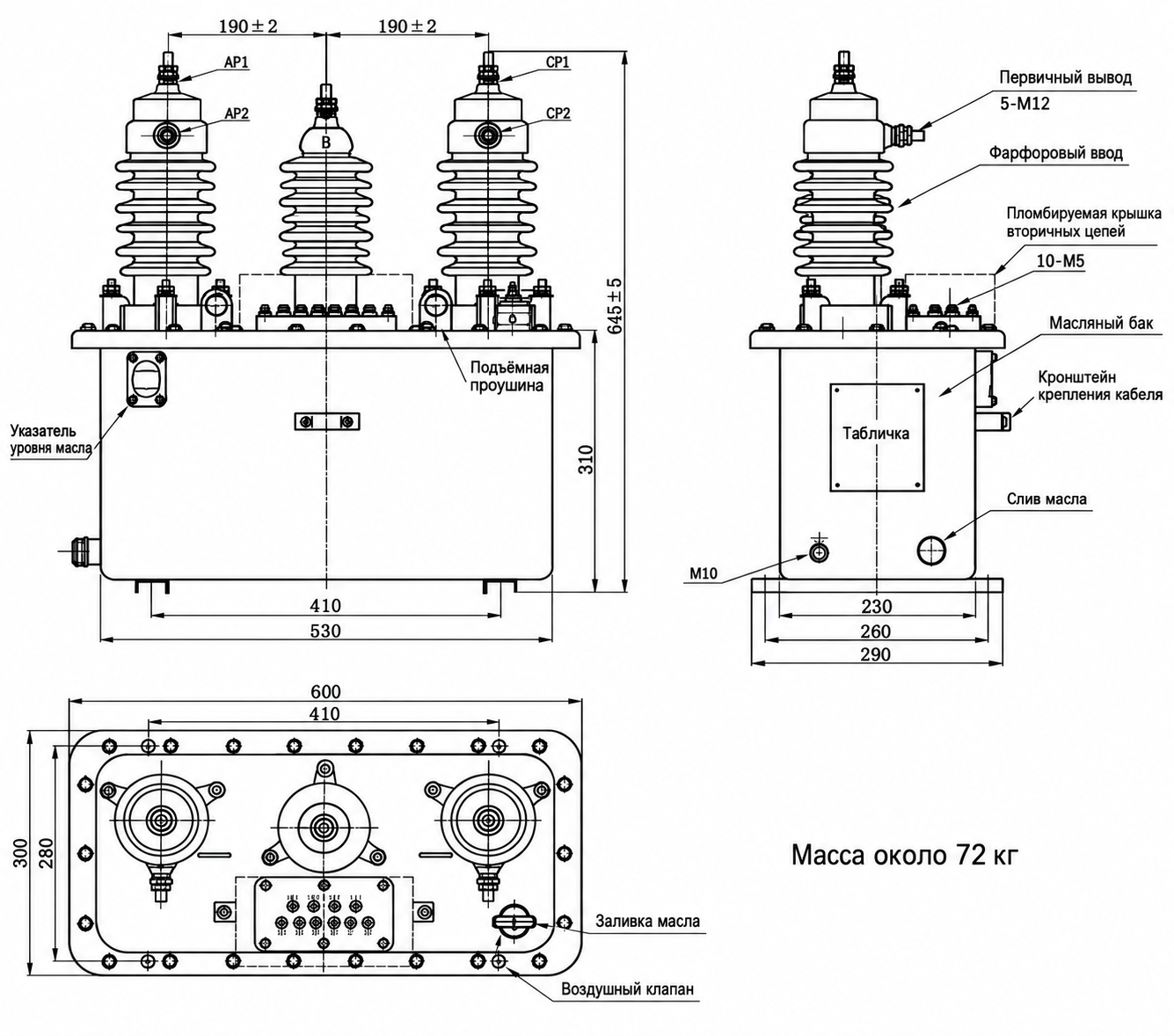

Схема установки
Комбинированный масляный трансформатор JLS-6/10 для наружной установки предназначен для монтажа на опоре или платформе. Убедитесь, что несущая конструкция выдерживает массу изделия и соблюдены все необходимые габаритные просветы согласно местным нормам безопасности. Совместите размеры основания (ширина 230/260/290 мм) с опорной рамой и закрепите с помощью подходящего крепежа. Во время монтажа соблюдайте безопасные расстояния до токоведущих частей.

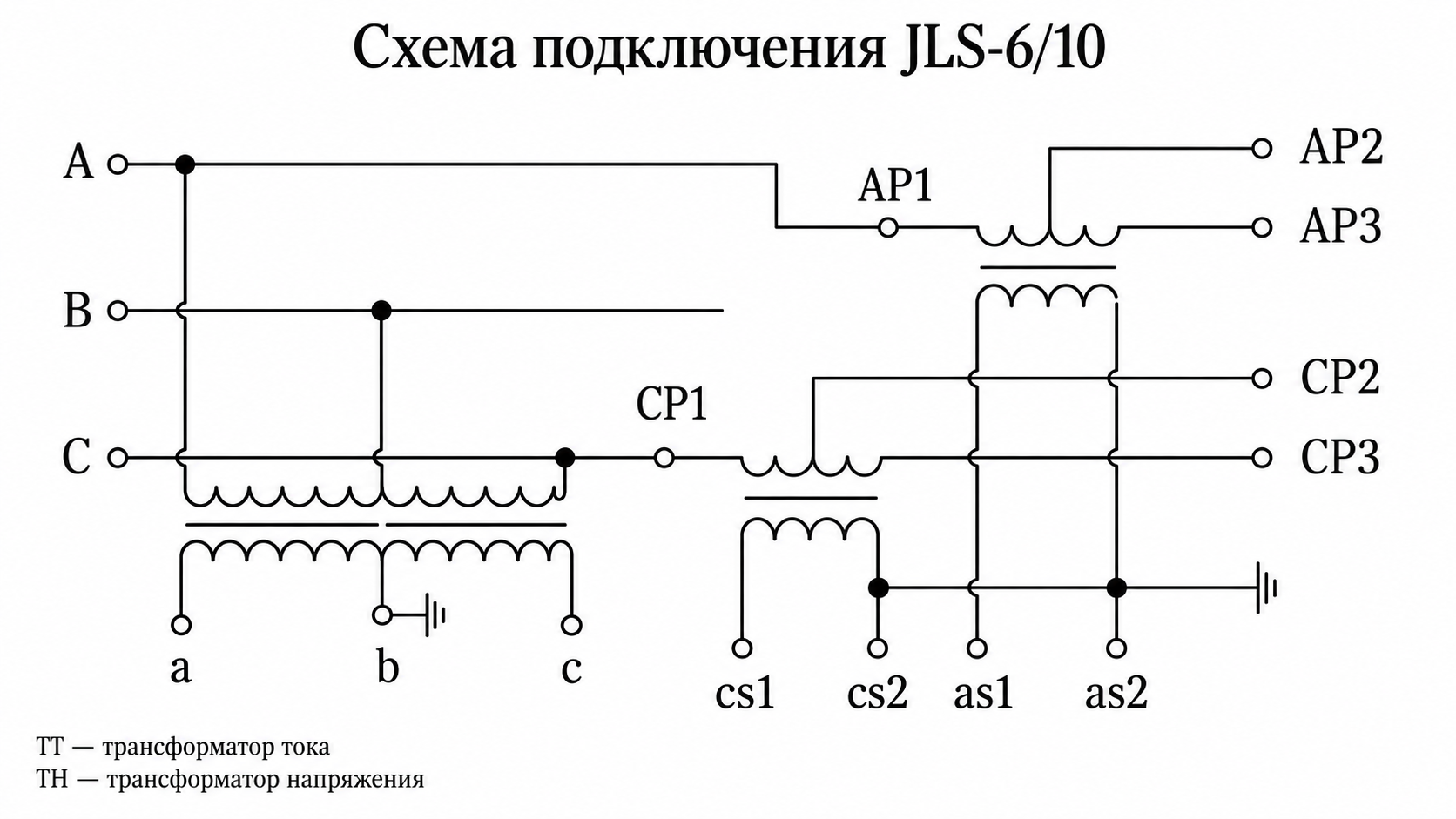

Схема подключения
Подключение должно выполняться строго в соответствии с утверждённой проектной схемой и маркировкой клемм:
- Клеммы AP1/AP2 и CP1/CP2 соответствуют первичным и вторичным выводам трансформаторов тока (ТТ); перед вводом в эксплуатацию проверьте правильность чередования фаз.
- Вторичные клеммы ТН подают сигнал напряжения на счётчики электроэнергии и оборудование мониторинга.
- Вторичные клеммы ТТ подают сигнал тока на счётчики активной и реактивной энергии.
- Все вторичные цепи должны быть надёжно заземлены, а вторичные обмотки ТТ ни в коем случае не должны оставаться разомкнутыми во время работы.
- Подключение и заземление клеммной коробки должны соответствовать проектной схеме и требованиям местной энергоснабжающей организации.
Подбор и частые вопросы
Руководство по выбору
- Выбирайте модель JLS-6/10 для сетей 6 кВ (класс изоляции 7,2 кВ) или 10 кВ (класс изоляции 12 кВ).
- Определите первичный ток ТТ в диапазоне от 5 А до 300 А в зависимости от фактической нагрузки.
- Укажите вторичный ток ТТ — 5 А, что является стандартным значением для учётных цепей.
- Выберите класс точности ТТ: 0,2S — для высокоточного коммерческого учёта или 0,2 — для общего применения.
- Уточните коэффициент трансформации ТН (3000/100, 6000/100 или 10000/100) в соответствии с напряжением сети и требованиями измерительных приборов.
- При заказе укажите тип наружной установки (на опоре) и требуемое количество единиц.
Часто задаваемые вопросы
Вопрос 1: Для чего предназначен комбинированный трансформатор JLS-6/10?
JLS-6/10 — это наружный масляный комбинированный приборный трансформатор, предназначенный для точного учёта электроэнергии в распределительных сетях среднего напряжения 6 кВ и 10 кВ. Он объединяет трансформатор тока и трансформатор напряжения в одном корпусе, подходящем для установки на опорах.
Вопрос 2: Почему стоит выбрать масляную конструкцию вместо других типов?
Масляные трансформаторы обеспечивают превосходную изоляцию и охлаждение. Трансформаторное масло марки 45# гарантирует стабильную работу при высоких температурах окружающей среды и под высокой нагрузкой, что делает их идеальными для наружного применения.
Вопрос 3: Какое техническое обслуживание требуется для JLS-6/10?
Регулярное обслуживание включает проверку уровня масла через смотровое окно, контроль качества масла и осмотр фарфоровых вводов на наличие трещин или загрязнений. При необходимости масло можно заменить через сливной патрубок для поддержания характеристик и продления срока службы.
Вопрос 4: Какие номинальные первичные токи поддерживает ТТ?
JLS-6/10 поддерживает первичные токи ТТ от 5 А до 300 А, что позволяет гибко применять его при различных нагрузках без необходимости использования нескольких учётных устройств.
Вопрос 5: Какой класс изоляции выбрать для международных проектов?
Для сетей 6 кВ используйте класс изоляции 7,2 кВ (7,2/32/60 кВ BIL). Для сетей 10 кВ выбирайте класс изоляции 12 кВ (12/42/75 кВ BIL), чтобы соответствовать международным требованиям по электрической прочности.
Вопрос 6: Каким стандартам соответствует JLS-6/10?
Трансформатор соответствует стандарту GB20840.4-2015 для комбинированных приборных трансформаторов, обеспечивая совместимость с национальными китайскими нормами и соответствие международным техническим ожиданиям.
Вопрос 7: Какие классы точности доступны для учётных целей?
Для ТТ доступны классы точности 0,2S (для высокоточного коммерческого учёта) и 0,2. Для ТН предусмотрены классы точности 0,2 и 0,5, что удовлетворяет как прецизионным, так и общим потребностям в измерении.
Часто задаваемые вопросы
Q1: Для каких сетей подходит комбинированный трансформатор JLS-6/10?
Устройство предназначено для трёхфазных сетей 6 кВ и 10 кВ наружной установки. Изделие объединяет функции трансформаторов тока и напряжения, соответствуя стандарту GB20840.4-2015.
Q2: Можно ли устанавливать трансформатор на высоте более 1000 метров?
Да, модель сохраняет номинальные параметры на высоте до 4500 метров без снижения характеристик. Рабочий диапазон температур составляет от -15°C до +55°C. Уточните условия эксплуатации при заказе.
Q3: Какой коэффициент трансформации тока доступен для данной модели?
Поддерживаются стандартные коэффициенты трансформации тока от 5 А до 300 А. Выбор зависит от параметров вашей распределительной сети. Свяжитесь с нами для подбора точного соотношения.
Q4: Как обслуживать масляную изоляцию трансформатора в процессе эксплуатации?
В изоляции применяется трансформаторное масло марки 45# с фарфоровыми вводами. Требуется периодическая проверка уровня и качества масла. Следуйте местным правилам заземления при монтаже.
Q5: По каким стандартам производится комбинированный трансформатор JLS-6/10?
Изделие производится в строгом соответствии со стандартом GB20840.4-2015. Документация подтверждает базовые электрические и механические характеристики. Запросите сертификаты соответствия у менеджера для вашего региона.
Q6: Можно ли заказать нестандартные параметры трансформации и заводские испытания?
Технические параметры обсуждаются индивидуально под конкретные требования проекта. Заводские испытания выполняются после согласования технического задания. Отправьте запрос для расчёта нестандартных конфигураций.
Q7: Подходит ли данная модель для монтажа на опорах ЛЭП?
Да, конструкция изначально предусмотрена для наружной установки на опорах и в распределительных пунктах. Обеспечьте правильное подключение заземляющего зажима согласно требованиям к учётным системам.
Q8: Кто является производителем масляных комбинированных трансформаторов серии JLS?
Компания Daulma специализируется на производстве высоковольтного оборудования для наружной установки. Мы поставляем трансформаторы 6/10 кВ с масляной изоляцией для энергетических объектов. Свяжитесь с отделом продаж.
