نظرة عامة
يُعد محول JLSY-6/10 محولاً مدمجاً خارجياً معزولاً بالزيت، مصمماً لأنظمة التوزيع ثلاثية الأطوار ذات الجهد المتوسط 6 كيلوفولت و10 كيلوفولت. ويجمع هذا المحول بين وظيفتي محول التيار (CT) ومحول الجهد (PT) في وحدة واحدة مصنوعة من راتنج مصبوب ومعزولة بالزيت، مزودة ببوشينغات خزفية وبتصميم ثلاثي المكونات ثلاثي الأطوار مع محولات جهد متصلة على شكل نجمة.
يوفر هذا المحول المدمج دقة عالية في القياس تصل إلى الفئة 0.2S لأغراض القياس التجاري والفئة 0.5 لأغراض الحماية. وهو مناسب للمحولات الخارجية وشبكات التوزيع الريفية والمنشآت الصناعية وقياس الطاقة لأغراض الفوترة. يتوافق الجهاز مع المعيار GB20840.4-2015 ويعمل بشكل موثوق في درجات حرارة محيطة تتراوح بين -15°م و+55°م.
لمحة سريعة عن المواصفات الرئيسية
| المعامل | القيمة المقنّنة |
|---|---|
| فئة الجهد | 6 كيلوفولت / 10 كيلوفولت |
| تردد النظام | 50 هرتز |
| وسط العزل | معزول بالزيت (زيت محول رقم 45#) |
| جهد الدائرة الأولية (PT) | 6 كيلوفولت أو 10 كيلوفولت |
| جهد الدائرة الثانوية (PT) | 100/√3 فولت |
| تيار الدائرة الأولية (CT) | 5 أمبير – 300 أمبير |
| تيار الدائرة الثانوية (CT) | 5 أمبير أو 1 أمبير |
| دقة القياس (CT) | 0.2S، 0.2 |
| دقة الحماية (CT) | 0.5 |
| فئة دقة محول الجهد (PT) | 0.2، 0.5 |
| نوع التوصيل | ثلاثي الأطوار، محولات جهد متصلة على شكل نجمة |
| المعيار المطبق | GB20840.4-2015 |
ترميز الموديل
- J: محول جهد (حسب التسمية الصينية)
- L: محول تيار مدمج
- S: وحدة مدمجة ثلاثية الأطوار
- Y: عزل معزول بالزيت
- 6/10: جهود نظام مصنّفة 6 كيلوفولت و10 كيلوفولت

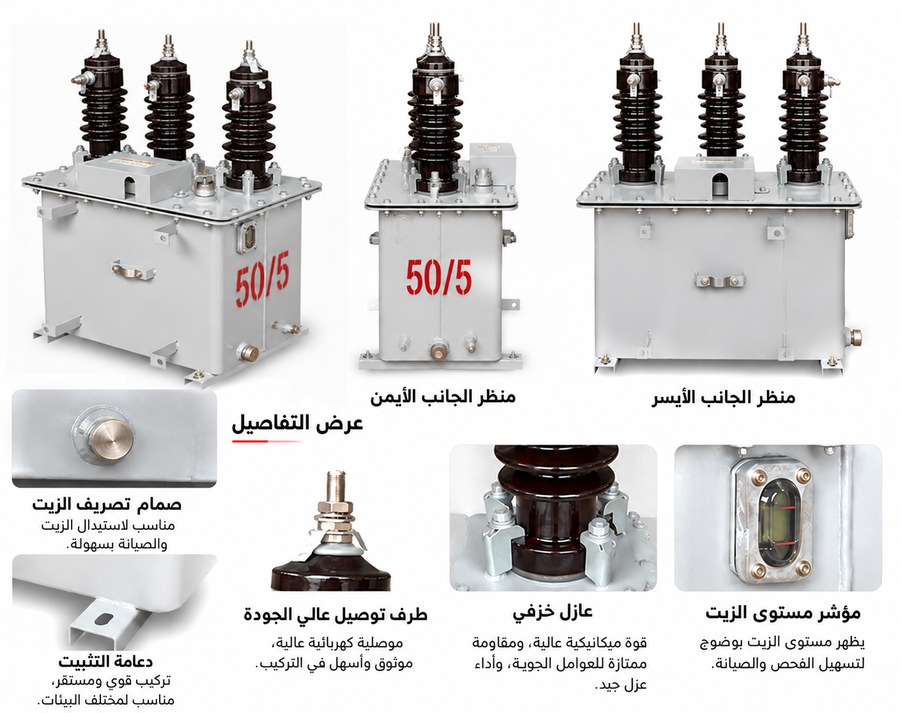

البناء
يتميز محول JLSY-6/10 ببناء خارجي متين مع خزان معزول بالزيت مملوء بزيت محول عالي الجودة رقم 45#، مما يوفر عزلاً فائقاً وتبدداً حرارياً ممتازاً. تكون القلب واللفات مختومة داخل الغلاف المملوء بالزيت، ومحمية بواسطة بوشينغات خزفية عالية المتانة لتوصيلات الدائرة الأولية. صندوق الأطراف الثانوية مقاوم للعوامل الجوية ويسهل الوصول إليه لتوصيل أجهزة القياس والمرحلات. يحتوي التصميم الثلاثي المكونات ثلاثي الأطوار على محولات جهد متصلة على شكل نجمة ومحولات تيار حلزونية، مما يضمن أداءً متوازناً عبر الأطوار وإخراج إشارة دقيقة تحت ظروف أحمال متغيرة. تم اختيار جميع المواد لضمان ثبات طويل الأمد في البيئات الخارجية القاسية، مع مكونات معدنية مقاومة للتآكل وطلاء مقاوم للأشعة فوق البنفسجية على الهيكل المعدني.
المعطيات التقنية
ظروف التشغيل
- موضع التركيب: خارجي، مثبت على عمود أو في محطة فرعية أو نقاط توزيع
- درجة الحرارة المحيطة: من -15°م إلى +55°م
- أقصى ارتفاع: ≤ 4500 متر (بدون حاجة لتخفيض التحميل)
- العزل: معزول بالزيت مع بوشينغات خزفية
- نوع الزيت: زيت محول رقم 45#
- الأرضي: وصّل طرف التأريض وفقاً للأكواد الكهربائية المحلية ومعايير القياس
- الصيانة: يتطلب فحص دوري لمستوى الزيت وجودة الزيت
المواصفات الفنية
يُعد محول JLSY-6/10 محولاً مدمجاً خارجياً معزولاً بالزيت مصمماً لأنظمة ثلاثية الأطوار 6 كيلوفولت و10 كيلوفولت. يتميز بعزل زيتي مع بوشينغات خزفية، ويعمل ضمن نطاق درجات حرارة من -15°م إلى +55°م، ومناسب للتركيبات حتى ارتفاع 4500 متر دون تخفيض تحميل. وهو متوافق مع المعيار GB20840.4-2015، ويدعم نسب محول التيار من 5 أمبير إلى 300 أمبير.
بيانات محول الجهد
| نسبة الجهد المقنّنة (فولت) |
فئة الدقة |
القدرة المقنّنة (فولت أمبير) |
مستوى العزل (كيلوفولت) |
|---|---|---|---|
| 6000/√3 / 100/√3 / 100/3 | 0.2 | 30 | 7.2/32/60 |
| 10000/√3 / 100/√3 / 100/3 | 0.5 | 40 | 12/42/75 |
| 11000/√3 / 110/√3 / 110/3 | 0.5 | 60 | 12/42/75 |
بيانات محول التيار
| نسبة التيار (أمبير) |
فئة الدقة |
القدرة (فولت أمبير) |
تيار حراري قصير المدى |
تيار ديناميكي |
مستوى العزل (كيلوفولت) |
|---|---|---|---|---|---|
| 5 – 300/5 | 0.2S | 15 | 60 × I1n | 150 × I1n | 12/42/75 |
| 5 – 300/5 | 0.2 | 15 | 60 × I1n | 150 × I1n | 12/42/75 |
| 5 – 300/5 | 0.5 | 20 | 60 × I1n | 150 × I1n | 12/42/75 |
التركيب والتوصيلات

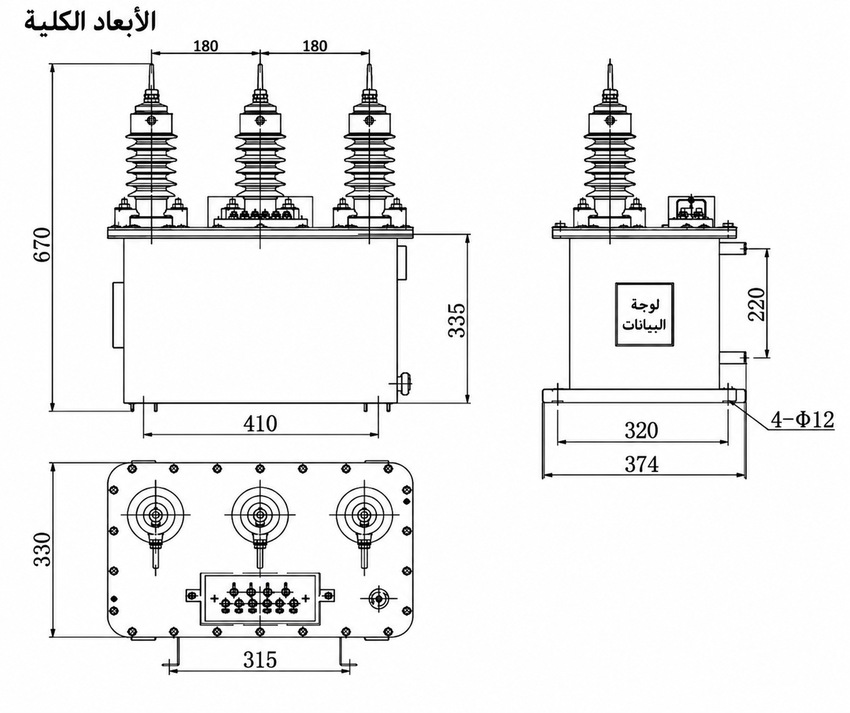

مخطط التركيب
يُصمم محول JLSY-6/10 المدمج الخارجي المعزول بالزيت للتركيب على عمود أو منصة. تأكد من أن هيكل التركيب يستوعب عرض القاعدة البالغ 320/374 مم ويوفر تثبيتاً آمناً. حافظ على المسافات الآمنة وفقاً للأكواد الكهربائية المحلية، وتأكد من محاذاة البوشينغات الخزفية الثلاثة (المتباعدة بمقدار 180 مم) مع الموصلات الداخلة.

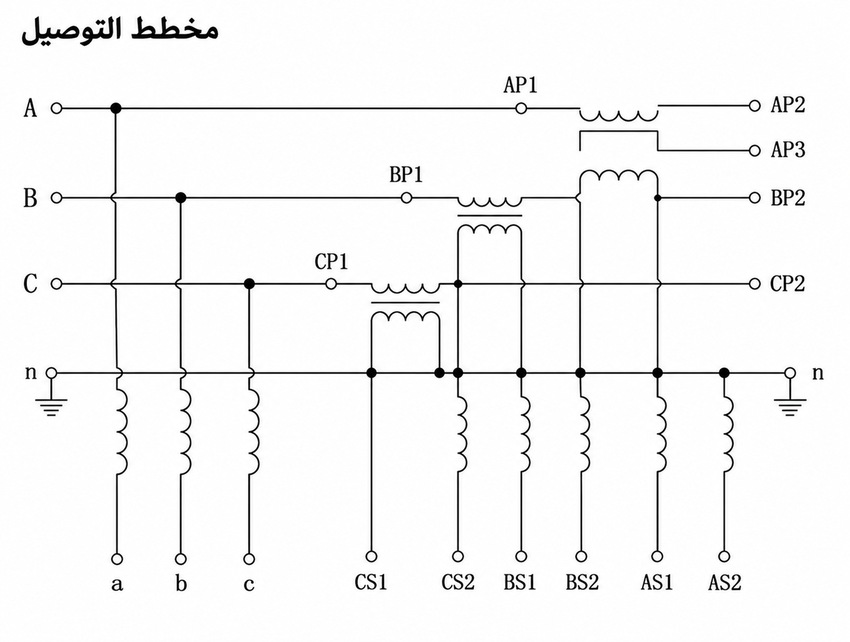

مخطط التوصيل
يجب أن تتبع توصيلات الأسلاك المخطط المعتمد للمشروع. تأكد من تسلسل الأطراف لأطوار الجهد العالي: AP1/AP2 وBP1/BP2 وCP1/CP2 قبل التشغيل. توفر أطراف الدائرة الثانوية لمحول الجهد إشارات الجهد لأجهزة القياس والمراقبة، بينما توفر أطراف الدائرة الثانوية لمحول التيار مدخلات التيار لأجهزة قياس الطاقة الفعالة والتفاعلية. يجب أن تبقى جميع دوائر الدائرة الثانوية لمحول التيار مغلقة أثناء التشغيل لتجنب حدوث فولتات خطيرة. يجب أن يتوافق التأريض وتوصيلات صندوق القياس مع مخطط التوصيل الخاص بالمشروع.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر موديل JLSY-6 لأنظمة 6 كيلوفولت (عزل 7.2/32/60 كيلوفولت) أو JLSY-10 لأنظمة 10 كيلوفولت (عزل 12/42/75 كيلوفولت).
- اختر نسبة الجهد المناسبة: 6000/√3 / 100/√3 / 100/3 لموديل JLSY-6 أو 10000/√3 / 100/√3 / 100/3 لموديل JLSY-10 حسب جهد الشبكة ومتطلبات مدخل جهاز القياس.
- حدد تيار الدائرة الأولية لمحول التيار وفقاً لتيار الحمل الفعلي ضمن النطاق المدعوم من 5 أمبير إلى 300 أمبير.
- اختر فئة دقة محول التيار 0.2S للقياس عالي الدقة للطاقة؛ وتشمل الخيارات الأخرى 0.2 و0.5.
- اختر فئة دقة محول الجهد 0.2 أو 0.5 حسب متطلبات دقة القياس.
الأسئلة الشائعة
Q1: هل يمكن تركيب محول JLSY-6/10 في المناطق المرتفعة؟
نعم، يمكن تركيبه حتى ارتفاع 4500 متر دون الحاجة لتخفيض التحميل. يعمل بكفاءة في درجات حرارة تتراوح بين -15 و+55 درجة مئوية. يرجى تحديد ارتفاع الموقع عند الطلب.
Q2: أي فئة دقة مناسبة لعدادات الفوترة التجارية؟
اختر فئة الدقة 0.2 لقياسات الفوترة الدقيقة. توفر هذه الفئة دقة عالية لنسب الجهد المقننة 6 و10 و11 كيلوفولت. يمكن تخصيص نسبة التيار حسب متطلبات المشروع.
Q3: ما هي نسب التحويل المتاحة لمحول التيار؟
يدعم المحول نسب تحويل تتراوح من 5 أمبير إلى 300 أمبير. يتم تحديد النسبة النهائية بناءً على مواصفات نظام التوزيع. تواصل معنا لتأكيد النسب المطلوبة قبل التصنيع.
Q4: كيف تتم صيانة المحول المعزول بالزيت؟
يتطلب المحول فحصاً دورياً لمستوى وجودة الزيت العازل رقم 45#. تأكد من توصيل طرف التأريض وفق الأكواد الكهربائية المحلية. راجع دليل التركيب لتفاصيل الصيانة الوقائية.
Q5: هل المحول متوافق مع معايير القياس الدولية؟
نعم، المحول مصمم ومتوافق مع المعيار GB20840.4-2015. يستخدم بوشينغات خزفية وعزل زيتي لأنظمة التوزيع المتوسطة. يرجى طلب شهادة المطابقة الأصلية عند الاستلام.
Q6: أين يُستخدم محول القياس المدمج JLSY-6/10؟
يُستخدم للتركيب الخارجي على الأعمدة أو في المحطات الفرعية ونقاط التوزيع. يوفر قياساً وحماية لأنظمة التوزيع ثلاثية الأطوار بجهد 6 و10 كيلوفولت.
Q7: ما هو مستوى العزل الكهربائي للمحول؟
يتراوح مستوى العزل بين 7.2/32/60 كيلوفولت و12/42/75 كيلوفولت حسب الجهد المقنن. العزل الزيتي مع البوشينغات الخزفية يضمن أداءً موثوقاً. حدد جهد النظام للتأكد من المطابقة.
