Обзор
Комбинированный трансформатор JLSY-6/10 — это масляный приборный трансформатор для наружной установки, предназначенный для трехфазных распределительных сетей среднего напряжения 6 кВ и 10 кВ. Он объединяет функции трансформатора тока (ТТ) и трансформатора напряжения (ТН) в одном корпусе с литой изоляцией и масляным заполнением, оснащен фарфоровыми вводами и выполнен по трехфазной трехэлементной схеме с соединением ТН в звезду.
Этот комбинированный ТТ/ТН обеспечивает высокую точность измерений: до класса 0,2S для учета электроэнергии и 0,5 — для релейной защиты. Подходит для наружных подстанций, сельских распределительных сетей, промышленных объектов и коммерческого учета энергии. Изделие соответствует стандарту GB20840.4-2015 и надежно работает при температуре окружающей среды от -15°C до +55°C.
Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения | 6 кВ / 10 кВ |
| Частота сети | 50 Гц |
| Изоляционная среда | Масляная (трансформаторное масло №45) |
| Первичное напряжение (ТН) | 6 кВ или 10 кВ |
| Вторичное напряжение (ТН) | 100/√3 В |
| Первичный ток (ТТ) | 5 А – 300 А |
| Вторичный ток (ТТ) | 5 А или 1 А |
| Класс точности для учета (ТТ) | 0,2S, 0,2 |
| Класс точности для защиты (ТТ) | 0,5 |
| Класс точности ТН | 0,2, 0,5 |
| Схема соединения | Трехфазная, ТН соединены в звезду |
| Применимый стандарт | GB20840.4-2015 |
Расшифровка обозначения модели
- J: Трансформатор напряжения (по китайской классификации)
- L: Интегрирован трансформатор тока
- S: Трехфазный комбинированный блок
- Y: Масляная изоляция
- 6/10: Номинальные напряжения системы 6 кВ и 10 кВ
Конструкция

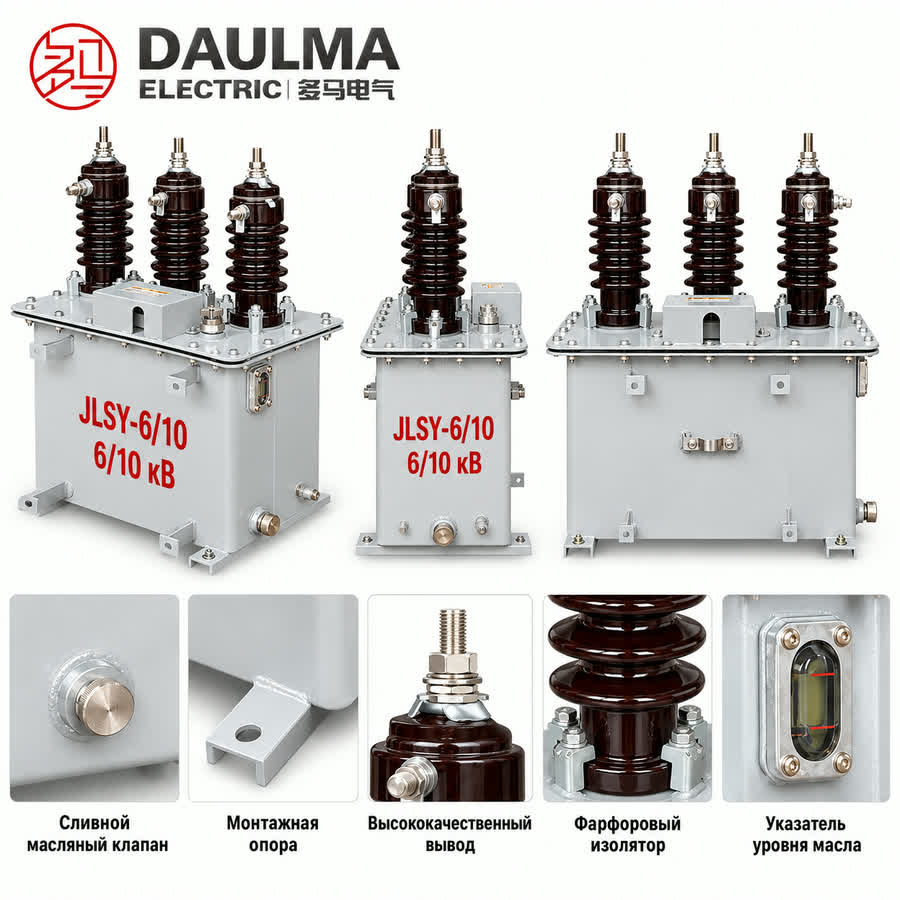

Конструкция JLSY-6/10 выполнена для надежной эксплуатации на открытом воздухе: герметичный бак заполнен высококачественным трансформаторным маслом №45, обеспечивающим превосходную изоляцию и теплоотвод. Сердечники и обмотки полностью герметизированы внутри масляного бака и защищены высокопрочными фарфоровыми вводами для первичных соединений. Коробка вторичных выводов имеет пыле- и влагозащитное исполнение и обеспечивает удобный доступ для подключения счетчиков и реле. Трехфазная трехэлементная конструкция включает ТН, соединенные в звезду, и тороидальные ТТ, что гарантирует сбалансированную работу по фазам и точный выходной сигнал при изменяющихся нагрузках. Все материалы подобраны для долговременной стабильности в суровых условиях наружной эксплуатации: металлический корпус покрыт УФ-стойкой краской, а крепежные элементы — коррозионностойкие.
Технические параметры
Условия эксплуатации
- Место установки: Наружная установка на опоре, подстанции или распределительных пунктах
- Температура окружающей среды: от -15°C до +55°C
- Максимальная высота над уровнем моря: ≤ 4500 м (без снижения номинальных характеристик)
- Изоляция: Масляная с фарфоровыми вводами
- Тип масла: Трансформаторное масло №45
- Заземление: Подключайте заземляющий зажим в соответствии с местными ПУЭ и требованиями к учету
- Обслуживание: Требуется периодическая проверка уровня масла и его качества
Технические параметры
Комбинированный трансформатор JLSY-6/10 — масляный приборный трансформатор для наружной установки, предназначенный для трехфазных сетей 6 кВ и 10 кВ. Он имеет масляную изоляцию с фарфоровыми вводами, работает в диапазоне температур от -15°C до +55°C и допускает установку на высоте до 4500 м без снижения номинальных характеристик. Соответствует стандарту GB20840.4-2015 и поддерживает коэффициенты трансформации тока от 5 А до 300 А.
Данные трансформатора напряжения
| Номинальное передаточное отношение (В) |
Класс точности |
Номинальная мощность (ВА) |
Уровень изоляции (кВ) |
|---|---|---|---|
| 6000/√3 / 100/√3 / 100/3 | 0,2 | 30 | 7,2/32/60 |
| 10000/√3 / 100/√3 / 100/3 | 0,5 | 40 | 12/42/75 |
| 11000/√3 / 110/√3 / 110/3 | 0,5 | 60 | 12/42/75 |
Данные трансформатора тока
| Коэффициент трансформации (А) |
Класс точности |
Мощность (ВА) |
Термический ток кратковременный |
Динамический ток |
Уровень изоляции (кВ) |
|---|---|---|---|---|---|
| 5 – 300/5 | 0,2S | 15 | 60 × I1n | 150 × I1n | 12/42/75 |
| 5 – 300/5 | 0,2 | 15 | 60 × I1n | 150 × I1n | 12/42/75 |
| 5 – 300/5 | 0,5 | 20 | 60 × I1n | 150 × I1n | 12/42/75 |
Установка и подключение

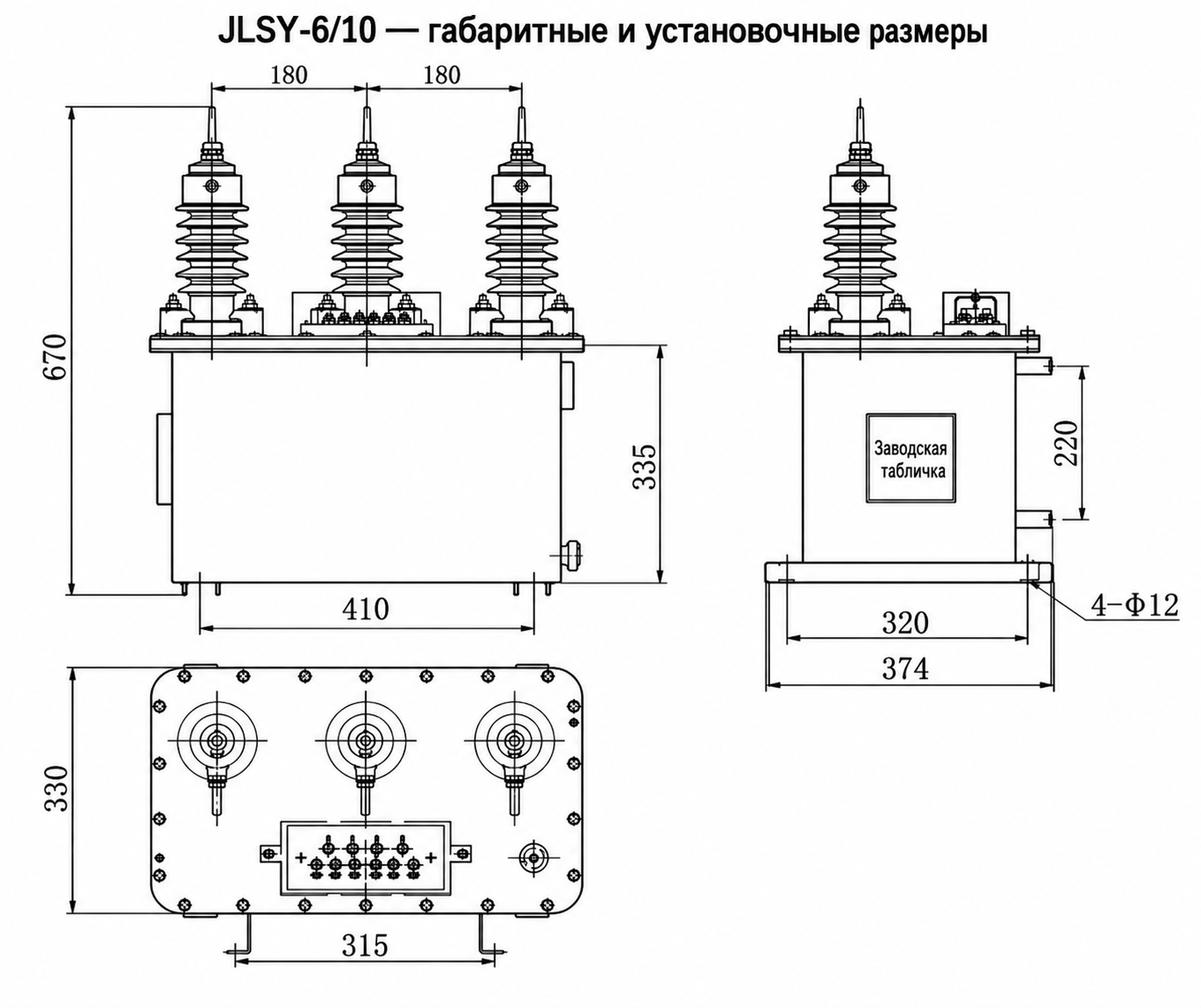

Схема установки
Комбинированный масляный трансформатор JLSY-6/10 для наружной установки предназначен для монтажа на опоре или платформе. Убедитесь, что конструкция крепления соответствует ширине основания 320/374 мм и обеспечивает надежную фиксацию. Соблюдайте безопасные расстояния согласно местным ПУЭ и проверьте, что три фарфоровых ввода (расположенных на расстоянии 180 мм друг от друга) правильно совмещены с подходящими проводниками.

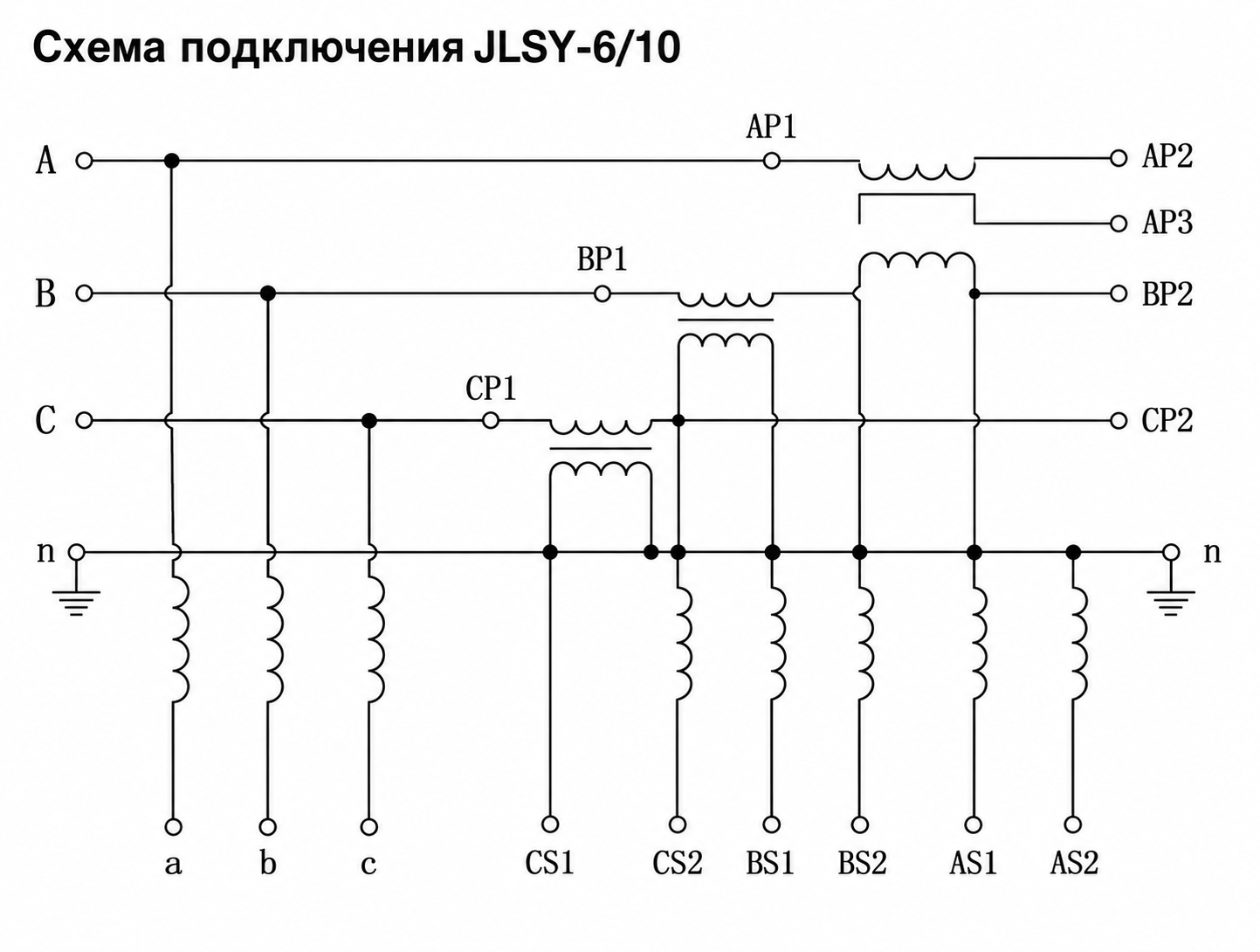

Схема подключения
Подключение должно выполняться строго по утвержденной проектной схеме. Перед вводом в эксплуатацию убедитесь в правильной последовательности выводов высокого напряжения: AP1/AP2, BP1/BP2 и CP1/CP2. Вторичные выводы ТН подают сигналы напряжения на счетчики и контрольно-измерительные приборы, а вторичные выводы ТТ — токовые сигналы на счетчики активной и реактивной энергии. Все вторичные цепи ТТ должны быть замкнуты во время работы во избежание опасных перенапряжений. Заземление и подключение клеммной коробки счетчика должны соответствовать проектной схеме подключения.
Подбор и частые вопросы
Руководство по выбору
- Выбирайте модель JLSY-6 для сетей 6 кВ (уровень изоляции 7,2/32/60 кВ) или JLSY-10 — для сетей 10 кВ (уровень изоляции 12/42/75 кВ).
- Укажите правильное передаточное отношение напряжения: 6000/√3 / 100/√3 / 100/3 для JLSY-6 или 10000/√3 / 100/√3 / 100/3 для JLSY-10 в зависимости от напряжения сети и требований входа счетчика.
- Определите первичный ток ТТ согласно фактической нагрузке в диапазоне 5–300 А.
- Выберите класс точности ТТ 0,2S для высокоточного коммерческого учета; также доступны классы 0,2 и 0,5.
- Выберите класс точности ТН 0,2 или 0,5 в зависимости от требуемой точности измерений.
Часто задаваемые вопросы
В1: Для чего предназначен комбинированный трансформатор JLSY-6/10?
JLSY-6/10 — это масляный комбинированный приборный трансформатор для наружной установки, предназначенный для точного трехфазного учета в распределительных сетях среднего напряжения 6 кВ и 10 кВ. Он объединяет ТТ и ТН в одном корпусе с масляной изоляцией и фарфоровыми вводами.
В2: Почему используется трехфазная трехэлементная конструкция?
Трехфазная трехэлементная схема с ТН, соединенными в звезду, обеспечивает сбалансированное и точное измерение напряжения по всем фазам даже при несимметричных нагрузках. Это делает ее идеальной для коммерческого учета по сравнению с двухэлементными аналогами.
В3: В чем основные различия между моделями JLSY-6 и JLSY-10?
JLSY-6 рассчитан на сети 6 кВ с передаточным отношением 6000/√3 / 100/√3 / 100/3 и уровнем изоляции 7,2/32/60 кВ, тогда как JLSY-10 предназначен для сетей 10 кВ с отношением 10000/√3 / 100/√3 / 100/3 и изоляцией 12/42/75 кВ. Обе модели имеют идентичные характеристики ТТ и механическую конструкцию.
В4: Какое техническое обслуживание требуется для этого масляного трансформатора?
Регулярное обслуживание включает проверку уровня масла через смотровое окно, анализ качества масла и его замену через сливной патрубок при необходимости. Также следует периодически осматривать фарфоровые вводы на наличие трещин или загрязнений для обеспечения надежной работы.
В5: Какие номинальные первичные токи ТТ доступны?
JLSY-6/10 поддерживает диапазон первичных токов ТТ от 5 А до 300 А, что позволяет гибко применять его в различных распределительных сетях без необходимости установки нескольких учетных устройств.
В6: Каким стандартам соответствует JLSY-6/10?
Данный комбинированный трансформатор соответствует стандарту GB20840.4-2015 для комбинированных приборных трансформаторов, обеспечивая соответствие китайским национальным требованиям и гармонизацию с международными техническими нормами.
В7: Какие классы точности предлагаются для учета?
Трансформаторы тока доступны с классами точности 0,2S (для высокоточного коммерческого учета), 0,2 и 0,5. Трансформаторы напряжения предлагаются с классами 0,2 или 0,5. Трехфазная трехэлементная конструкция обеспечивает стабильную точность по всем фазам.
Часто задаваемые вопросы
Q1: Где можно устанавливать комбинированный трансформатор JLSY-6/10?
Предназначен для наружной установки на опорах и подстанциях. Работает при температурах от -15°C до +55°C на высоте до 4500 м. Уточните требования к монтажу у инженеров.
Q2: Какой класс точности у обмотки напряжения?
Обмотка напряжения имеет класс точности 0,2 и номинальную мощность 30 ВА. Номинальное передаточное отношение составляет 6000/√3 / 100/√3 / 100/3 В. Запросите протокол испытаний при заказе.
Q3: Предоставляются ли сертификаты на оборудование?
Оборудование соответствует стандарту GB20840.4-2015. Используется масляная изоляция с фарфоровыми вводами. Свяжитесь с нами для получения копий сертификатов.
Q4: Какое обслуживание требуется трансформатору?
Требуется периодическая проверка уровня и качества трансформаторного масла №45. Заземление выполняется согласно местным ПУЭ. Запросите регламент технического обслуживания.
Q5: Можно ли изменить коэффициент трансформации?
Базовые коэффициенты трансформации тока варьируются от 5 А до 300 А. Индивидуальные параметры изготавливаются под заказ. Уточните возможность кастомизации у менеджера.
Q6: Что представляет собой модель JLSY-6/10?
Это комбинированный масляный приборный трансформатор для трехфазных сетей 6 кВ и 10 кВ. Обеспечивает измерение тока и напряжения в распределительных пунктах. Ознакомьтесь с техническим паспортом.
