نظرة عامة
سلسلة JSZW-10 هي محول جهد ثلاثي الطور خارجي مصبوب من راتنج الإيبوكسي، مصمم لقياس الجهد بدقة، وقياس الطاقة، وحماية المرحلات في أنظمة الطاقة المتناوبة بجهد 10 كيلوفولت. يعمل عند تردُّد مصنَّف قدره 50 هرتز، ويُنتج إشارات ثانوية معزولة كهربائيًّا (Galvanically isolated) تتناسب مع الجهد الأولي، مما يضمن أداءً موثوقًا في بيئات التوزيع الخارجية.
يُبنى المحول وفق مبادئ الحث الكهرومغناطيسي، ويتميّز بقلب مغناطيسي مكوَّن من صفائح معدنية وهيكل مغلق بالكامل من راتنج الإيبوكسي، مما يوفّر عزلًا ممتازًا، ومقاومة للرطوبة، ومتانة ميكانيكية لخدمة طويلة الأمد في الهواء الطلق تحت ظروف جوية متغيرة.
ملخص المواصفات الرئيسية
| البند | المواصفة |
|---|---|
| فئة جهد النظام | 10 kV |
| التردد المصنَّف | 50 Hz (60 Hz حسب الطلب) |
| نسبة الجهد المصنَّفة | 10000/sqrt(3) : 100/sqrt(3) : 100/sqrt(3) V |
| فئات الدقة | 0.2، 0.5، 3P |
| القدرة الخارجة المصنَّفة | 0.2: 75 VA؛ 0.5/3P: 120 VA |
| أقصى قدرة خارجة | 960 VA |
| معامل القدرة للحمل | cos phi = 0.8 (متأخّر) |
| مستوى العزل | 12/42/75 kV (Um/Up/Ud) |
| المسافة الزاحفة | متوافق مع فئة التلوث II |
| نوع التركيب | خارجي، تركيب عمودي |

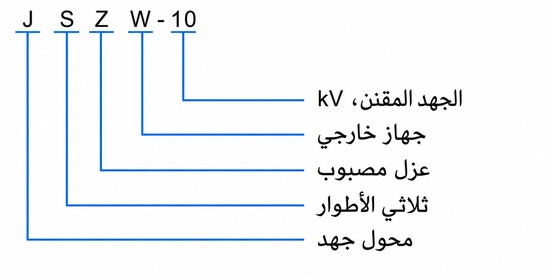

ترميز الموديل
- J : محول جهد (VT)
- S : تكوين ثلاثي الطور
- Z : معزول بمادة الإيبوكسي المصبوغة، هيكل مغلق بالكامل
- W : نوع خارجي (مقاوم للعوامل الجوية)
- 10 : فئة الجهد (kV)

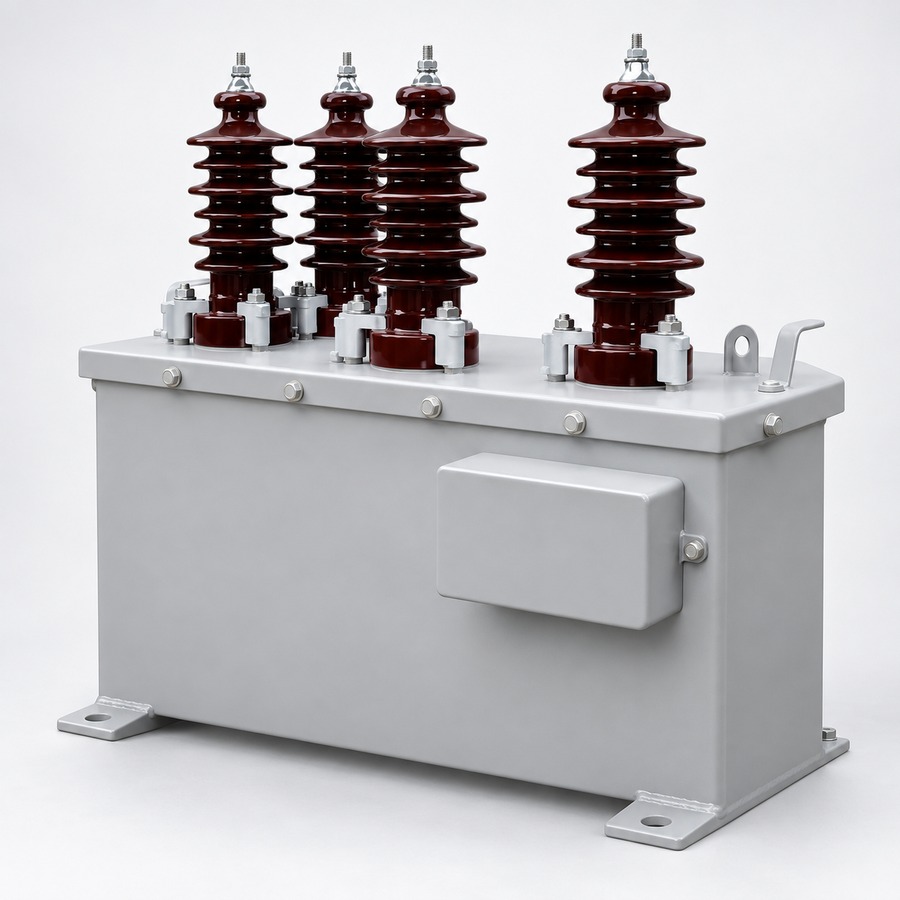

البناء
يتميّز محول JSZW-10 بتصميم عمودي مع هيكل مغلق بالكامل من راتنج الإيبوكسي باستخدام مادة CY160 الألمانية، مما يضمن أداءً عاليًا في العزل، ومقاومة الأشعة فوق البنفسجية، وحماية ضد الرطوبة والتلوث البيئي. ويوفّر الهيكل الداعم المختوم وصفيحة القاعدة المدمجة الثبات الميكانيكي ويحافظ على المسافات الكهربائية المطلوبة للتشغيل الآمن في الهواء الطلق.
ويقدّم القلب المغناطيسي من النوع C والمكوَّن من صفائح معدنية أداءً مغناطيسيًّا ثابتًا، بينما توجد الأطراف الثانوية داخل صندوق أطراف مختوم لمنع دخول العوامل الخارجية. ويؤمّن هذا البناء المتين موثوقية طويلة الأمد في أنظمة التوزيع متوسطة الجهد الخارجية مع صيانة ضئيلة.
المعطيات التقنية
ظروف التشغيل
- بيئة التركيب: تركيب خارجي
- الارتفاع: لا يتجاوز 3000 متر فوق مستوى سطح البحر
- درجة حرارة الجو: من -5°م إلى +40°م
- الرطوبة النسبية: متوسط يومي <= 85% (عند مرجع +20°م)
- الظروف البيئية: خالٍ من الغازات المسببة للتآكل؛ متوافق مع فئة التلوث II؛ بدون اهتزازات شديدة أو صدمات ميكانيكية
البيانات الفنية
| الموديل | نسبة الجهد المصنَّفة (فولت) |
فئة الدقة |
القدرة الخارجة المصنَّفة (فولت أمبير) |
أقصى قدرة خارجة (فولت أمبير) |
مستوى العزل المصنَّف (كيلوفولت) |
|---|---|---|---|---|---|
| JSZW-10 | 10000/√3: 100/√3 : 100/√3 | 0.2 | 75 | 960 | 12/42/75 |
| 0.5 | 120 | ||||
| 3P | 120 |
التركيب والتوصيلات
مخطط التركيب
يتم تركيب محول JSZW-10 عموديًّا باستخدام ثقوب تثبيت صفيحة القاعدة. وتُوصَل الاتصالات الأولية بأطراف الجهد العالي A وB وC، بينما يُجرى توصيل الأسلاك الثانوية عبر صندوق الأطراف المختوم. تأكد من وجود مسافة كافية للعزل، وتبدُّد الحرارة، وسهولة الصيانة وفقًا للمعايير الكهربائية المحلية.
الاختيار والأسئلة الشائعة
دليل الاختيار
- حدّد نسبة الجهد المصنَّفة بناءً على جهد النظام الاسمي (مثل: جهد أولي 10 kV / sqrt(3))
- اختر فئة الدقة حسب التطبيق: 0.2 للقياس التجاري، 0.5 للقياس العام، 3P للحماية
- تأكّد من أن القدرة الخارجة المصنَّفة (بالفولت أمبير) تتوافق مع الحمل المتصل لكل لف ثانوي
- تحقّق من أن مستوى العزل (12/42/75 kV قياسي) يتماشى مع متطلبات النظام
- تأكّد من توافق الظروف البيئية (الارتفاع، درجة الحرارة، فئة التلوث) مع حدود التشغيل
الأسئلة الشائعة
Q1: هل يمكن تركيب محول الجهد JSZW-10 في المناطق المرتفعة؟
نعم، يمكن تركيبه خارجياً حتى ارتفاع 3000 متر فوق سطح البحر. يعمل بدرجة حرارة -5°م إلى +40°م ورطوبة تصل إلى 85%. يرجى تأكيد ظروف الموقع الخاصة بمشروعك عند الطلب.
Q2: أي فئة دقة مناسبة لأغراض القياس التجاري؟
اختر فئة الدقة 0.2 بقدرة 75 فولت أمبير لأغراض القياس الدقيقة. تتوفر أيضاً فئتا 0.5 و 3P لأغراض الحماية والقياس العام. تواصل معنا لتحديد الفئة الأنسب لنظامك.
Q3: كيف يتم استخدام نسب الجهد المتعددة في هذا المحول؟
يُسمح باستخدام نسبة جهد واحدة فقط في كل مرة أثناء التشغيل. يمنع منعاً باتاً الاستخدام المتزامن لنسب متعددة. تأكد من مواصفات الطلب قبل التصنيع.
Q4: ما هي اختبارات المصنع المعتمدة قبل شحن محولات الجهد؟
تخضع المحولات لاختبارات المصنع القياسية لضمان مطابقة مستوى العزل 12/42/75 كيلوفولت. تفاصيل الشهادات وإجراءات الاختبار تخضع للتأكيد. يرجى طلب وثائق الاختبار المحددة عند تقديم طلب الشراء.
Q5: هل يمكن تخصيص نسبة الجهد لمشاريع شبكات التوزيع؟
النسبة المصنفة هي 10000/√3 : 100/√3 : 100/√3. إمكانية تخصيص نسب جهد أخرى تخضع لتأكيد المصنع والجدوى الفنية. تواصل مع فريق المبيعات لمناقشة متطلبات مشروعك.
Q6: ما هي التطبيقات الرئيسية لمحول الجهد ثلاثي الطور JSZW-10؟
يُستخدم المحول بشكل أساسي في أنظمة القياس والحماية للشبكات الخارجية. يتوافق مع فئة التلوث II ولا يتحمل الاهتزازات الشديدة. راجع كتيب التطبيق للحصول على تفاصيل التثبيت.
Q7: ما هو مستوى العزل الكهربائي لمحول الجهد JSZW-10؟
مستوى العزل المصنف هو 12/42/75 كيلوفولت لضمان الأداء الآمن في الشبكات الخارجية. يجب ألا تتجاوز بيئة التشغيل فئة التلوث II. استشر مهندسي التصميم لضمان التوافق مع نظامك.
Q8: هل محول الجهد JSZW-10 مناسب للتركيبات الداخلية؟
لا، هذا الموديل مصمم خصيصاً للتركيب الخارجي في شبكات 10 كيلوفولت. البيئة يجب أن تكون خالية من الغازات المسببة للتآكل والاهتزازات الشديدة. تواصل معنا للحصول على موديلات التركيب الداخلي.
