기술 파라미터

사용 조건

• 설치 환경: 실외 설치
• 고도: 해발 3000 m 이하
• 주변 온도: -5°C ~ +40°C
• 상대 습도: 일일 평균 ≤ 85% (+20°C 기준)
• 환경 조건: 부식성 가스 없음; 오염 등급 II 준수; 심한 진동 또는 기계적 충격 없음

기술 데이터

설치 및 배선

설치 도면

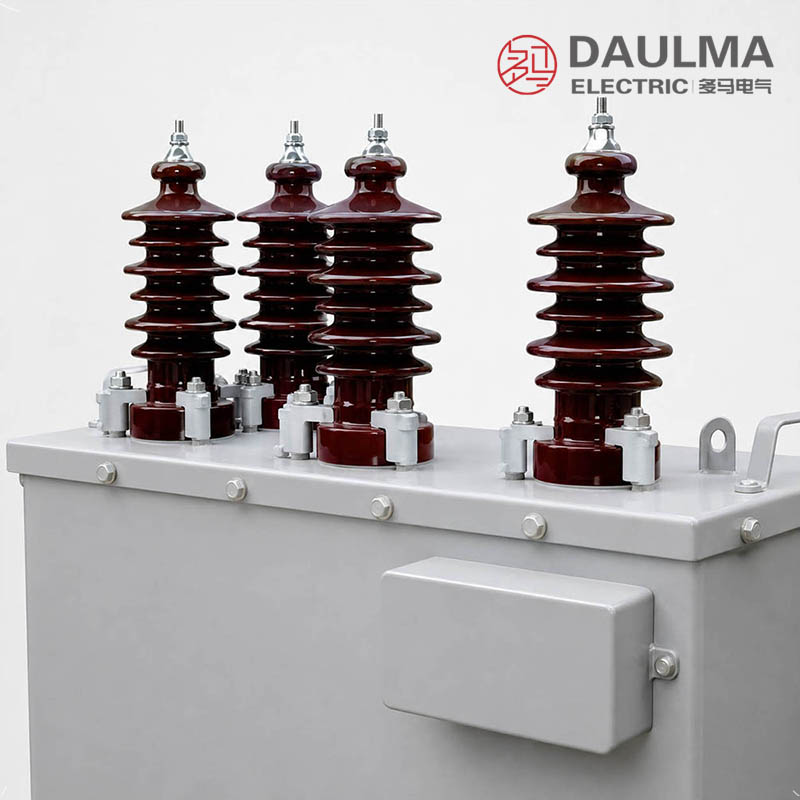

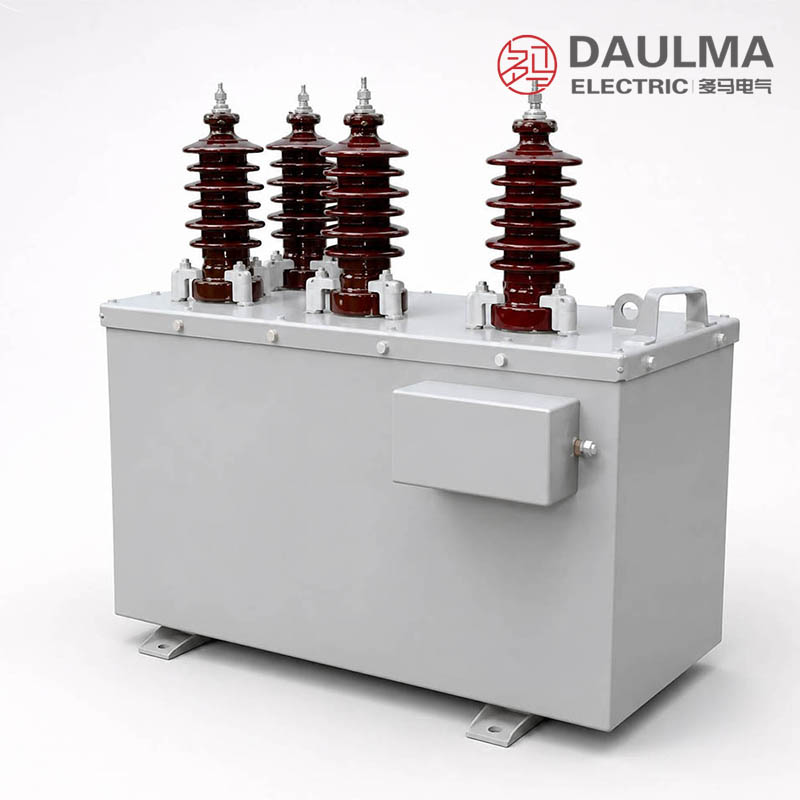

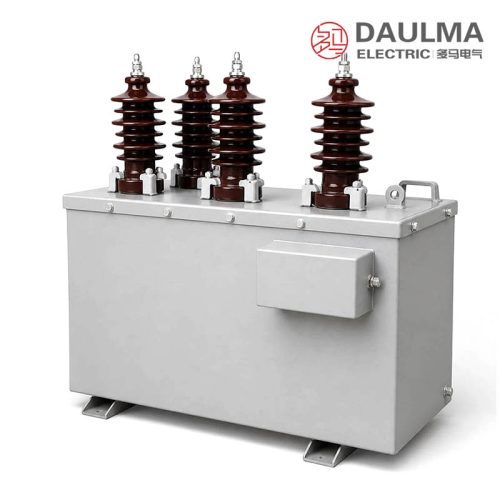

JSZW-10 변성기는 베이스 플레이트의 고정홀을 이용해 수직으로 설치합니다. 1차 연결은 고전압 단자 A, B, C에 수행하며, 2차 배선은 밀폐형 단자함을 통해 접근합니다. 현지 전기 설비 규정에 따라 절연, 방열 및 유지보수 접근을 위한 충분한 간격을 확보하세요.

선정 및 자주 묻는 질문

선택 가이드

• 시스템 정격 전압(예: 10 kV / √3 1차)에 따라 정격 전압비를 지정하세요.
• 용도에 맞는 정확도 등급을 선택하세요: 수익 계량용은 0.2, 일반 계량용은 0.5, 보호용은 3P
• 각 2차 권선에 연결된 부하가 정격 출력(VA)과 일치하는지 확인하세요.
• 절연 레벨(표준 12/42/75 kV)이 시스템 요구사항과 부합하는지 검토하세요.
• 고도, 온도, 오염 등급 등 환경 조건이 사용 한계 내에 있는지 확인하세요.

자주 묻는 질문

Q1: JSZW-10의 정확도 등급과 정격 출력(VA)을 계량용과 보호용 용도에 따라 어떻게 올바르게 선택해야 하나요?

수익 계량용으로는 IEC 61869-3에 따라 정확도 등급 0.2 및 정격 출력 75 VA를 지정해야 하며, 이는 규정된 부하 조건 하에서 측정 오차가 ±0.2% 이내로 유지됨을 보장합니다. 일반 감시 또는 비수익 계량에는 등급 0.5(120 VA)로 충분합니다. 계전 보호용으로는 등급 3P(120 VA)를 사용해야 하며, 이는 고장 시 정격 전압의 최대 5배까지 ±3% 오차 내에서 성능을 보장합니다. 특히 연결된 부하(계기, 계전기, 배선의 총 임피던스)는 cos φ = 0.8 지상 조건에서 정격 VA를 초과해서는 안 되며, 그렇지 않을 경우 정확도 저하 및 열 과부하가 발생할 수 있습니다. 시스템 설계 시 각 권선별 2차 부하 총량을 반드시 검증하세요.

Q2: 운전 중 JSZW-10의 2차 권선을 개방 회로 상태로 두는 것이 왜 위험하며, 어떤 안전상의 문제가 있나요?

1차가 인가된 상태에서 2차 권선을 개방하면 자기 코어가 포화되어 제어되지 않은 자속 누적이 발생하여 개방 단자 양단에 수 kV에 달하는 위험한 고전압이 유도됩니다. 이는 심각한 감전 및 절연 파손 위험을 초래합니다. JSZW-10의 C형 적층 코어는 이러한 현상을 본질적으로 제한하지 않습니다. 안전 절차상 2차 회로는 항상 저임피던스 부하(예: 계기 또는 단락 스위치)로 종결되어야 합니다. 유지보수 시에는 IEC 61869-1에 따라 1차 차단 전에 2차를 단락 및 접지해야 합니다. JSZW-10의 밀폐형 단자함은 안전한 단락 작업을 지원하지만, 절차적 준수 의무를 대체하지는 않습니다.

Q3: JSZW-10의 에폭시 수지 주조 구조는 오일 충전형 또는 SF6 절연형 실외 전압변성기와 비교해 신뢰성 및 생애주기 비용 측면에서 어떤 장단점이 있나요?

JSZW-10의 완전 밀폐형 에폭시 수지 주조(CY160 등급 재료 사용)는 오일 충전형이나 SF6형에서 발생할 수 있는 오일 누출, 화재 위험, 가스 취급 문제를 완전히 제거합니다. 특히 연안 또는 산업 지역(오염 등급 II)의 실외 10kV 배전 환경에서 자외선 열화, 습기 침입, 오염에 대한 우수한 저항성을 제공합니다. 초기 비용은 오일 충전형과 유사할 수 있으나, 유체 유지보수가 없고 절연 매체에 대한 주기적 유전 강도 시험이 필요 없으며 표준 조건(-5°C ~ +40°C, ≤3000 m 고도)에서 25년 이상의 긴 수명을 제공해 생애주기 비용이 낮습니다. 다만 오일의 자체 복원(self-healing) 특성은 없으며 고장 후 수리가 불가능합니다.

Q4: JSZW-10의 성능을 저해하는 일반적인 설치 오류는 무엇이며, 이를 어떻게 예방할 수 있나요?

흔한 오류로는 (1) 접지 구조물 근처 부적절한 설치로 인한 크리피지 간격 부족—현지 규정에 따른 최소 상-지 및 상-상 간격(10kV 기준 일반적으로 ≥125 mm) 확보 필요, (2) 1차 단자 체결 토크 미준수로 인한 열 핫스팟—제조사 지정 볼트 토크(M12 러그 기준 일반적으로 25–30 N·m) 사용, (3) 2차 케이블을 1차 도체 근처에 배선하여 전자기 간섭 유도—최소 300 mm 이상 간격 유지, (4) 변성기 베이스 및 2차 중성점 접지 누락—안전성 및 정확도 저하 방지 필요 등이 있습니다. 항상 치수 도면에 따라 베이스 플레이트 정렬을 확인하고 설치 후 접지 연속성(<0.1 Ω)을 검증하세요.

Q5: JSZW-10의 절연 레벨 “12/42/75 kV”는 어떻게 해석해야 하며, 시스템 호환성 측면에서 왜 중요한가요?

IEC 60071에 따라 절연 레벨 12/42/75 kV는 Um = 12 kV(최고 시스템 전압), Up = 42 kV(번개 충격 내전압), Ud = 75 kV(공주파 내전압, 1분간)를 의미합니다. 이는 JSZW-10이 10kV 시스템(Um = 12 kV 표준)용으로 설계되었으며 개폐 또는 번개 과전압에도 플래시오버 없이 견딜 수 있음을 입증합니다. Up 또는 Ud가 부족한 VT를 선택할 경우 서지 시 절연 파손 위험이 있습니다. 번개 발생 빈도가 높거나 서지 보호가 약한 시스템에서는 VT의 Up이 변전소 절연 조정 연구와 일치하는지 확인해야 하며, 42 kV는 일반 10kV 네트워크용으로는 적절하지만 추가 피뢰기가 없는 고위험 지역에서는 부족할 수 있습니다.

Q6: JSZW-10은 비표준 부하, 이중 주파수 운전 또는 대체 전압비로 맞춤 제작이 가능한가요?

제한적 맞춤 제작이 가능합니다. 표준 전압비(10000/√3 : 100/√3 : 100/√3 V)는 고정되어 있으나 일부 제조사는 2차 전압 변경(예: 110 V 또는 100/3 V)을 요청 시 제공할 수 있으나 정확도 교정에 영향을 줍니다. 주파수는 50 Hz 대신 60 Hz로 지정 가능하나 코어 손실 및 여자 전류가 달라져 열 및 정확도 성능 재검증이 필요합니다. 0.5/3P의 120 VA를 초과하는 부하 조정은 960 VA 열 한도 내에서 가능하나 코어 재설계 없이는 정확도 등급이 저하될 수 있습니다. 구매 시 전체 전기 도면 및 부하 프로파일을 제공하여 타당성을 평가받으세요. 맞춤형 제품은 일반적으로 납기 4~8주가 추가됩니다.

Q7: JSZW-10의 장기 실외 운용을 위한 필수 유지보수 점검 항목은 무엇이며, 교체 시기는 언제인가요?

JSZW-10은 최소한의 유지보수가 필요하지만 연 1회 점검을 권장합니다: (1) 에폭시 하우징의 균열, 트래킹, 자외선으로 인한 분화 현상(특히 단자 근처) 육안 점검, (2) IP65 등급 개스킷 사용 단자함의 습기 침입 여부 확인, (3) 권선-접지 간 절연 저항 측정(2500 V DC 기준 >1000 MΩ), (4) 2차 회로 연속성 및 접지 무결성 검증. 다음 경우 교체가 필요합니다: 절연 저항 500 MΩ 미만, 크리피지 거리 저해 물리적 손상, 정격 부하 하에서 IEC 61869-3 기준 정확도 오차가 등급 한도의 2배 초과. 참고로 에폭시 수지 VT는 수리 불가능하며 고장 시 전체 교체가 필요합니다.

Q8: 중압 인프라 프로젝트에서 JSZW-10 변성기의 조달 시기 및 공급업체 선정이 프로젝트 리스크에 어떤 영향을 미치나요?

표준 JSZW-10 제품은 일반적으로 8~12주 납기가 소요되나 맞춤 구성(예: 60 Hz, 특수 단자 배치)은 16주 이상 소요될 수 있습니다. 조달 지연은 종종 불완전한 사양에서 비롯되므로 전압비, 권선별 정확도 등급, 부하, 치수 도면을 사전에 확정하세요. IEC 61869-3 기준 정확도 및 열 안정성에 대한 형식 시험 성적서와 ISO 9001 인증 제조 공정을 갖춘 공급업체를 우선 고려하세요. 특히 핵심 인프라의 경우 실제 CY160 에폭시 재질 사용 여부 및 부분 방전 수준(<10 pC at 1.2×Um/√3)을 검증하지 않은 최저가 입찰은 피해야 합니다. 주조 수지 부품의 공급망 차질로 인한 일정 지연을 방지하기 위해 이중 공급처 확보 또는 완충 재고 고려를 권장합니다.

자주 묻는 질문

Q1: 본 10kV 전압변성기를 해발 2000m 고지대 실외에 설치할 수 있나요?

네, 정상 운전 가능합니다. 해발 3000m 이하, 주변온도 -5~40°C의 실외 환경에 적합합니다. 설치 전 현지 기후 조건을 공장에 확인하시기 바랍니다.

Q2: 계량용과 보호계전용으로 각각 어떤 정확도 등급을 선택해야 하나요?

계량용은 0.2급(75VA), 보호용은 3P급(120VA)을 권장합니다. 각 2차 권선별 정격 출력이 상이하므로 용도에 맞게 선택해야 합니다. 정확한 부하 계산을 위해 기술 지원팀에 문의하십시오.

Q3: 2차측 복수 전압비를 동시에 사용하여 다양한 기기와 연결할 수 있습니까?

아니요, 동시 사용은 금지됩니다. 운전 중 하나의 전압비만 선택해야 하며, 정격 출력은 각 2차 권선 기준입니다. 배선 설계 시 이 제한 사항을 반드시 반영하십시오.

Q4: 출고 전 절연 성능과 기본 특성에 대한 공장 시험 성적서를 제공하나요?

네, 표준 공장 시험 성적서를 제공합니다. 정격 절연 레벨(12/42/75kV) 및 정확도 등급에 대한 출고 시험이 포함됩니다. 프로젝트 요구사항에 따른 추가 시험은 사전 협의가 필요합니다.

Q5: 프로젝트 요구사항에 따라 정격 전압비나 정확도 등급을 커스터마이징할 수 있나요?

커스터마이징은 기술적 검토 후 가능합니다. 기본 모델(JSZW-10)의 정격 전압비는 10000/√3:100/√3:100/√3로 고정되어 있습니다. 변경이 필요한 경우 상세 요구사항을 제출하여 제조사와 확인하십시오.

Q6: JSZW-10 에폭시 수지 주조 변성기는 주로 어떤 전력 설비에 적용되나요?

10kV급 실외 배전반 및 변전소의 계측, 보호 회로에 적용됩니다. 부식성 가스가 없는 오염 등급 II의 실외 환경에 최적화되어 있습니다. 적용 환경 적합성 상세 정보는 문의 바랍니다.
