نظرة عامة
تُعد سلسلتا LB6-35 وLABN6-35 محولات تيار خارجية معزولة بالزيت والورق ومغلقة تمامًا، مصممة لقياس التيار بدقة، وقياس الطاقة، وحماية المرحلات في أنظمة الطاقة المتناوبة بجهد 35 كيلوفولت. وتعمل عند تردد 50 هرتز أو 60 هرتز، وتُنتج إشارات ثانوية معزولة جلفانيًّا تتناسب مع التيار الأولي عبر الحث الكهرومغناطيسي. ويضمن نظام العزل الزيتي-الورقي المتين قوة عازلة ممتازة ومقاومة طويلة الأمد للعوامل الجوية في التركيبات الخارجية ذات الجهد المتوسط.
تتميز هذه المحولات ذات النوع العمودي (Post-type) بنوى مغناطيسية حلزونية (Toroidal) ومخرج ثانوي قياسي بتيار 5 أمبير، وتدعم تطبيقات القياس (مثل 0.2، 0.5) والحماية (مثل 10P10، 10P20) في محطات التوزيع والقواطع الكهربائية.
لمحة عن المواصفات الرئيسية
| البند | المواصفة |
|---|---|
| فئة جهد النظام | 35 كيلوفولت (Um: 40.5 كيلوفولت) |
| التردد المقنن | 50 هرتز أو 60 هرتز |
| التيار الثانوي المقنن | 5 أمبير |
| فئات الدقة | القياس: 0.2 / 0.5؛ الحماية: 10P10 / 10P20 |
| الحمل المقنن | 30 فولت أمبير / 40 فولت أمبير نموذجي لكل نواة |
| معامل القدرة للحمل | cos φ = 0.8 (متأخر) |
| مستوى العزل | 40.5 / 95 / 185 كيلوفولت (Um / LIWL / ACWL) |
| المسافة الزاحفة | قياسي: ≥735 مم؛ W2: ≥1100 مم |
| تحمل القصر الدائري | Ith (1 ثانية) وIdyn (الذروة) حسب التصنيف الأولي |
| المعايير المطبقة | IEC 61869-1/2؛ GB/T 20840.1/2 |

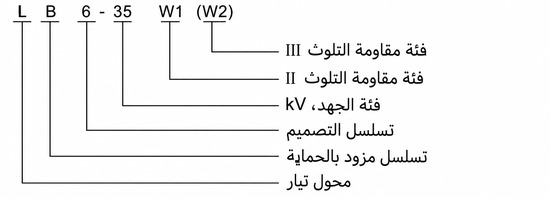

ترميز الموديل
LB6-35:
- L: محول تيار (CT)
- B: يتوفر تكوين للحماية
- 6: رمز سلسلة التصميم
- 35: فئة الجهد (كيلوفولت)
LABN6-35:
- L: محول تيار (CT)
- A: نوع التركيب الخارجي
- B: يتوفر تكوين للحماية
- N: معرّف البنية الداخلية
- 6: رمز سلسلة التصميم
- 35: فئة الجهد (كيلوفولت)
البناء
يتميز المحول بهيكل داعم من النوع العمودي وخزان زيت مغلق تمامًا، مصمم للتثبيت المستقر في الخارج والامتثال لمسافات التفريغ الكهربائي الخاصة بجهد 35 كيلوفولت. ويخضع نظام العزل الزيتي-الورقي لتجفيف تحت الفراغ وتشريب بالزيت لإزالة الرطوبة والفراغات الهوائية، مما يضمن أداءً عازليًّا ثابتًا واستقرارًا حراريًّا طوال عمر الخدمة.
يوفر هيكل الخزان الخارجي مقاومة للتآكل وعزلًا طويل الأمد ضد العوامل الجوية. كما تمكّن النواة المغناطيسية الحلزونية من تحويل التيار بدقة، بينما تتبع علامات الأطراف (P1/P2، 1S1/1S2، إلخ) اتفاقية القطبية وفق IEC 61869-2 لتنسيق القياس والحماية بشكل صحيح.
المعطيات التقنية
ظروف التشغيل
- بيئة التركيب: تركيب خارجي
- الارتفاع: ≤1000 متر فوق مستوى سطح البحر
- درجة الحرارة المحيطة: -25°م إلى +40°م
- فئة التلوث: الدرجة الثانية أو الثالثة
- الظروف البيئية: ظروف جوية طبيعية؛ خالية من الغازات المسببة للتآكل أو الوسائط المتفجرة أو الاهتزاز الميكانيكي الشديد
البيانات الفنية
| التيار الأولي المقنن (A) |
مجموعة فئات الدقة |
الإخراج المقنن (VA) |
عامل الحد لفئة دقة 10P |
التيار الحراري قصير المدى (kA/s) |
التيار الديناميكي المقنن (kA) |
|||
|---|---|---|---|---|---|---|---|---|
| 0.2 | 0.5 | 10P1 | 10P2 | |||||
| 5 | 0.5/10P1/10P2 0.2/10P1/10P2 |
30 | 40 | 40 | 30 | 20 | 0.5 | 1.28 |
| 10 | 1 | 2.55 | ||||||
| 15 | 1.5 | 3.83 | ||||||
| 20 | 2 | 5.1 | ||||||
| 30 | 3 | 7.65 | ||||||
| 40 | 4 | 10.2 | ||||||
| 50 | 5 | 12.75 | ||||||
| 75 | 7.5 | 19.13 | ||||||
| 100 | 10 | 25.5 | ||||||
| 150 | 15 | 38.3 | ||||||
| 200 | 20 | 51 | ||||||
| 300 | 30 | 76.5 | ||||||
| 400~2000 | 40 | 102 | ||||||
التركيب والتوصيلات

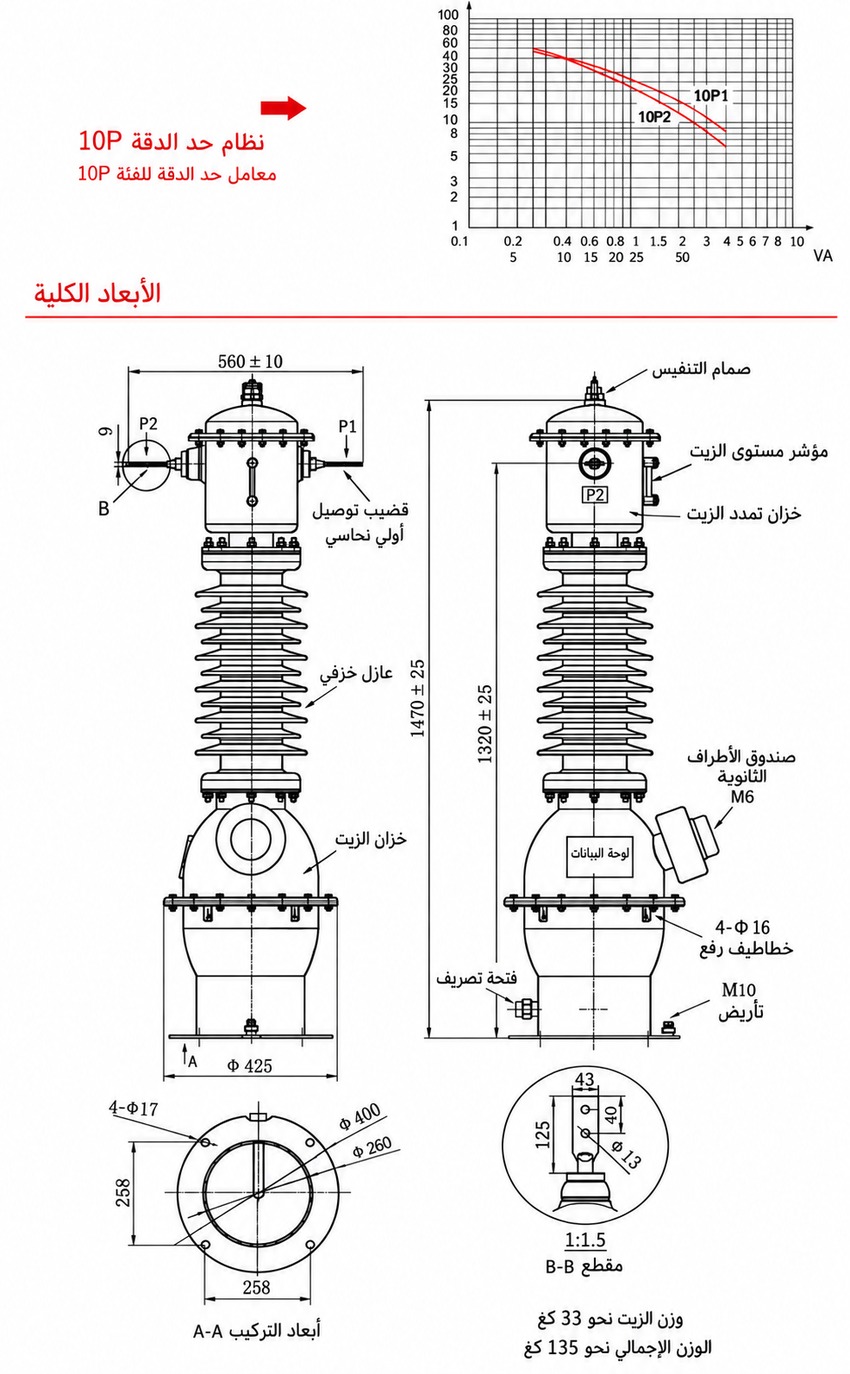

مخطط التركيب
يجب تثبيت المحول بإحكام على أساس مستقر باستخدام الثقوب المخصصة للتثبيت. يتم توصيل الدائرة الأولية عادةً عبر قضيب توصيل عابر (Busbar pass-through) أو أطراف مثبتة ببراغٍ. حافظ على مسافة كافية لتنسيق العزل، وتبدد الحرارة، وسهولة الصيانة وفقًا للوائح المحلية.
الأبعاد الخارجية
| التيار الأولي المقنن (A) |
بُعد القاعدة B (مم) |
الارتفاع h (مم) |
الارتفاع الكلي H (مم) |
وزن الزيت (كغ) |
الوزن الكلي (كغ) |
|---|---|---|---|---|---|
| 5 – 75 | 508 | 1315 | 1475 | 25 | 160 |
| 100 – 600 | 508 | 1315 | 1475 | 25 | 160 |
| 750 – 1000 | 548 | 1315 | 1475 | 29 | 190 |
| 1200 – 1500 | 588 | 1315 | 1475 | 29 | 190 |
| 2000 | 658 | 1335 | 1495 | 32 | 205 |
الاختيار والأسئلة الشائعة
دليل الاختيار
- افهم أن 10P1/10P2 هما معرّفات لفائف بانتظار التأكيد. من المرجّح أنها تشير إلى لفائف حماية 1 و2، بينما يوحي عمود ALF 20 بمتطلبات 10P20؛ احصل على الفئة الكاملة لكل لفيفة.
- حل التناقض بين أربع مخارج وثلاث وظائف. سلسلة الأحمال 30/40/40/30 فولت أمبير تحتوي على قيم أكثر من وظائف اللفائف المذكورة، لذا اطلب جدول اللفائف المعتمد وأطراف التوصيل.
- اختر نسبة التيار من 5 أمبير إلى 2000 أمبير وواجب العطل. استخدم القيم الحرارية (1 ثانية)/الذروة الدقيقة وحساب الحمل الثابت بتيار 5 أمبير؛ لا يوجد خيار 1 أمبير منشور.
- تأكد من المسافة الزاحفة القياسية مقابل الممتدة. تذكر الصفحة ≥735 مم وW2 ≥1100 مم، لكن الموديل المذكور لا يحتوي على W2؛ حدّد البُوشينغ الفعلي وفئة التلوث.
- اعتمد متطلبات الزيت والوزن والأساس. تأكد من تصميم الخزان المغلق وجودة الزيت واختبارات التسرب والرفع وعرض القاعدة وارتفاع 1475–1495 مم ووزن 160–205 كغ والتوصيل بالأرض والصيانة.
الأسئلة الشائعة
Q1: هل يمكن تركيب محولات التيار LB6-35 في البيئات الصناعية الملوثة؟
نعم، مصممة للتركيب الخارجي. تتحمل فئة التلوث الثانية أو الثالثة، ودرجات حرارة من -25°م إلى +40°م. يُرجى التأكد من خلو الموقع من الغازات المسببة للتآكل.
Q2: ما فئات الدقة المناسبة لأغراض القياس والحماية في هذا المحول؟
اختر الفئة 0.2 أو 0.5 لأغراض القياس الدقيق، والفئة 10P1 أو 10P2 لدوائر الحماية. يتوفر المحول بمجموعات فئات دقة متعددة حسب متطلبات المشروع. تواصل معنا لتحديد الفئة المناسبة.
Q3: ما هي اختبارات المصنع المعتمدة قبل شحن محولات التيار الخارجية؟
تخضع المحولات لاختبارات روتينية ونوعية صارمة وفقاً للمعايير الدولية. يتم فحص العزل الزيتي-الورقي والأداء الديناميكي الحراري. للحصول على شهادات الاختبار المحددة، يرجى التواصل مع فريق المبيعات.
Q4: كيف يتم اختيار التيار الحراري قصير المدى المقنن لمحول LABN6-35؟
يعتمد الاختيار على تيار القصر في الشبكة، حيث تتراوح القيم من 0.5 إلى 15 كيلو أمبير. يجب مطابقة التيار الديناميكي المقنن مع متطلبات نظام الحماية. يرجى مراجعة البيانات الفنية للتأكد.
Q5: ما هي التطبيقات الرئيسية لمحولات التيار 35 كيلوفولت بعزل زيت-ورقي؟
تُستخدم بشكل أساسي في محطات التحويل الخارجية وشبكات التوزيع بجهد 35 كيلوفولت. توفر عزل زيت-ورقي موثوق للتركيبات الخارجية حتى ارتفاع 1000 متر.
Q6: هل يمكن تخصيص التيار الأولي المقنن لمحولات داولما حسب الطلب؟
نعم، يتوفر المحول بتيارات أولية مقننة تتراوح من 5 إلى 150 أمبير. يمكن توفير تيارات مخصصة للمشاريع الكبيرة بناءً على المواصفات. يرجى إرسال المتطلبات الفنية للحصول على عرض سعر.
