Обзор

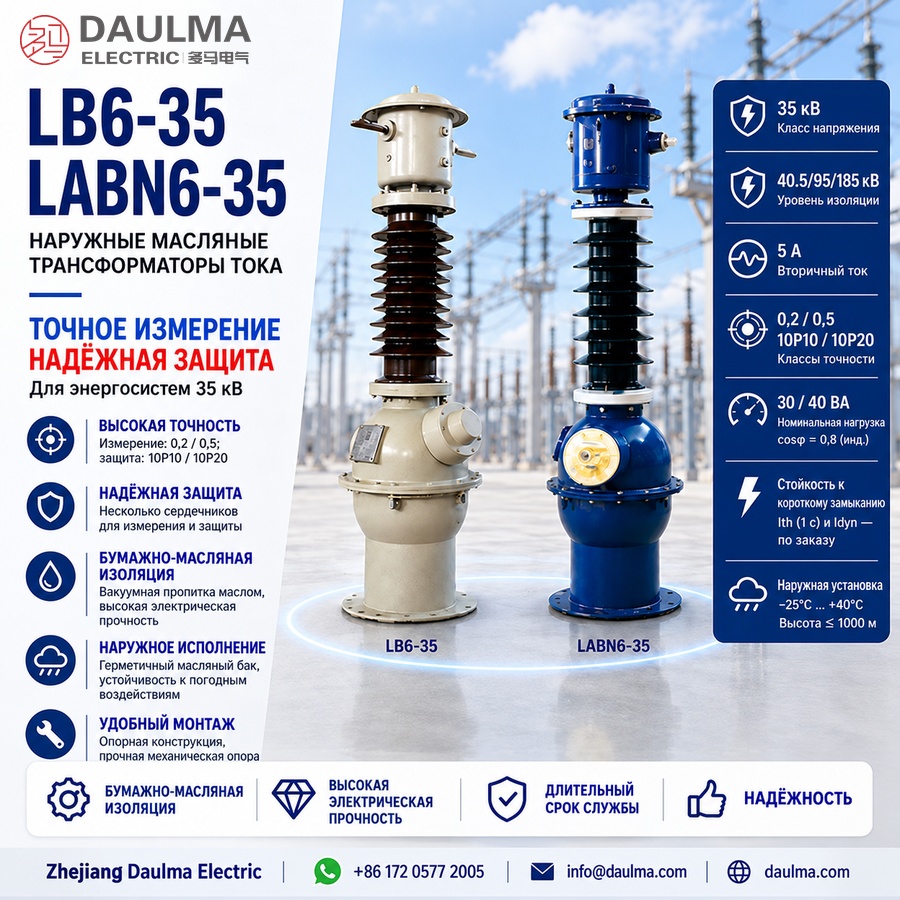

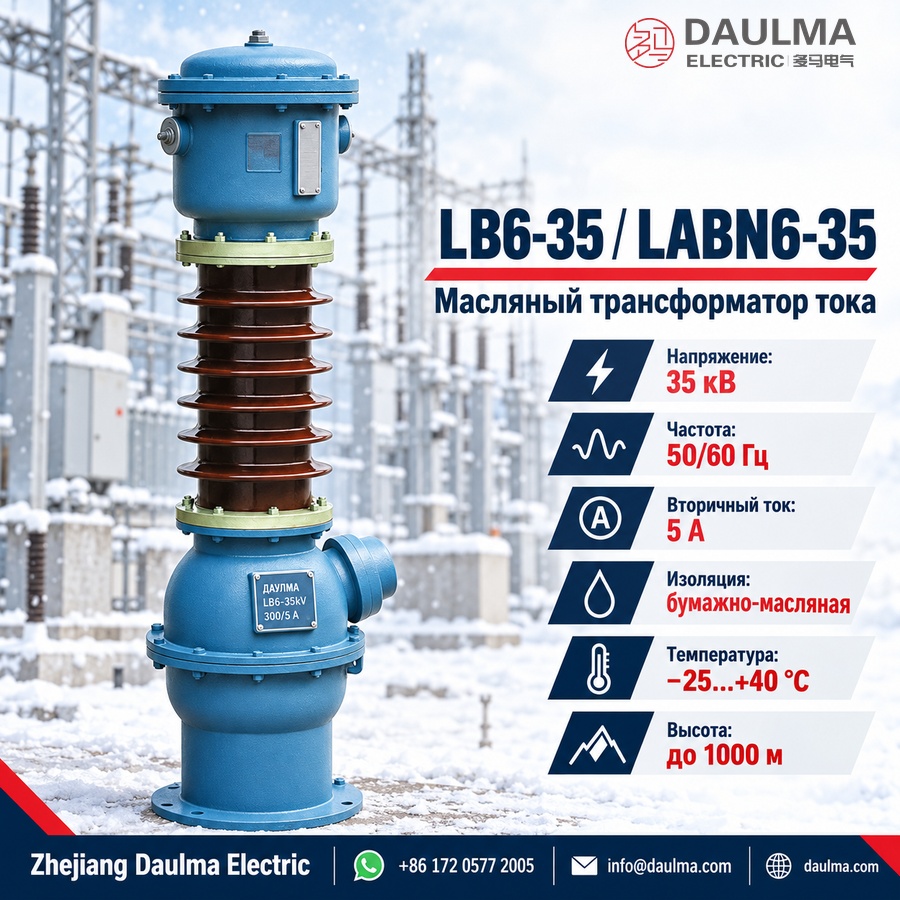

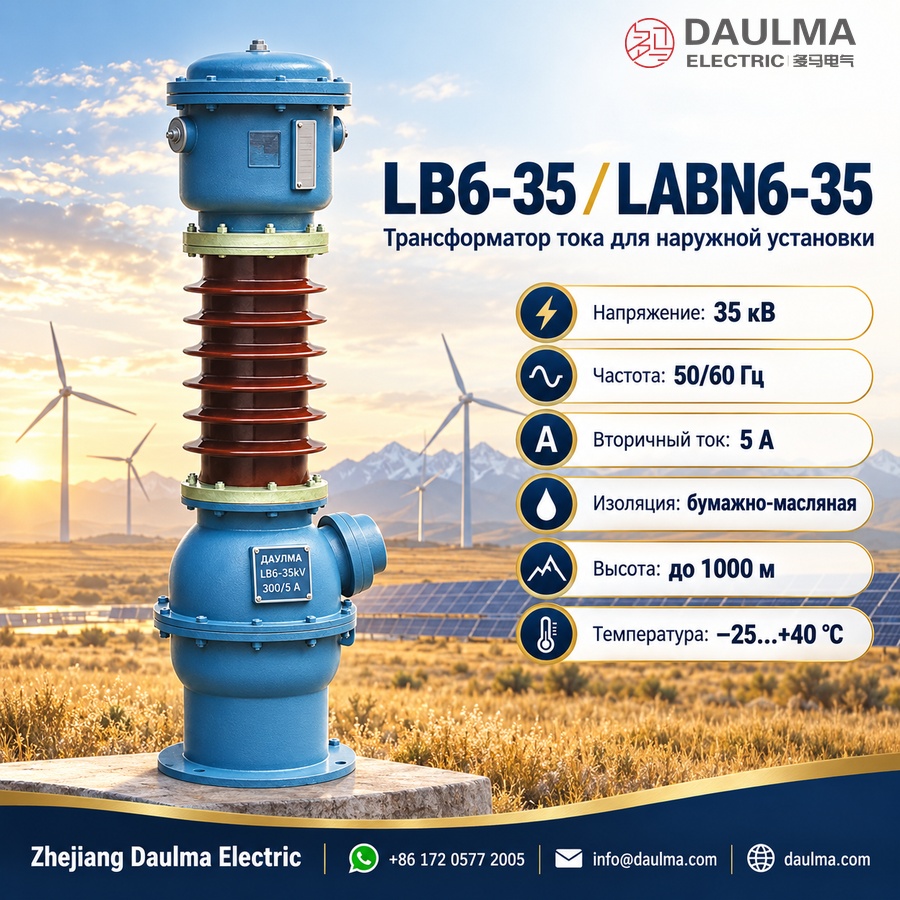

Серии LB6-35 и LABN6-35 — это масляные трансформаторы тока с бумажно-масляной изоляцией герметичного исполнения для наружной установки, предназначенные для точного измерения тока, учёта электроэнергии и релейной защиты в сетях переменного тока напряжением 35 кВ. Работают на частоте 50 Гц или 60 Гц и передают гальванически изолированный вторичный сигнал, пропорциональный первичному току, посредством электромагнитной индукции. Надёжная бумажно-масляная изоляция обеспечивает высокую электрическую прочность и долговременную устойчивость к атмосферным воздействиям при эксплуатации на открытом воздухе в средневольтных распределительных устройствах.
Эти опорные трансформаторы тока оснащены тороидальными магнитопроводами со стандартным вторичным током 5 А и поддерживают как измерительные (например, классы 0,2; 0,5), так и защитные (например, 10P10, 10P20) функции в распределительных подстанциях и комплектных распределительных устройствах.
Основные номинальные параметры
| Параметр | Характеристика |
|---|---|
| Класс напряжения сети | 35 кВ (Um: 40,5 кВ) |
| Номинальная частота | 50 Гц или 60 Гц |
| Номинальный вторичный ток | 5 А |
| Классы точности | Измерение: 0,2 / 0,5; Защита: 10P10 / 10P20 |
| Номинальная нагрузка | 30 ВА / 40 ВА типично на один сердечник |
| Коэффициент мощности нагрузки | cos φ = 0,8 (индуктивный) |
| Уровень изоляции | 40,5 / 95 / 185 кВ (Um / LIWL / ACWL) |
| Длина пути утечки | Стандарт: ≥735 мм; W2: ≥1100 мм |
| Ток короткого замыкания | Ith (1 с) и Idyn (амплитудное значение) в зависимости от номинального первичного тока |
| Применимые стандарты | IEC 61869-1/2; GB/T 20840.1/2 |

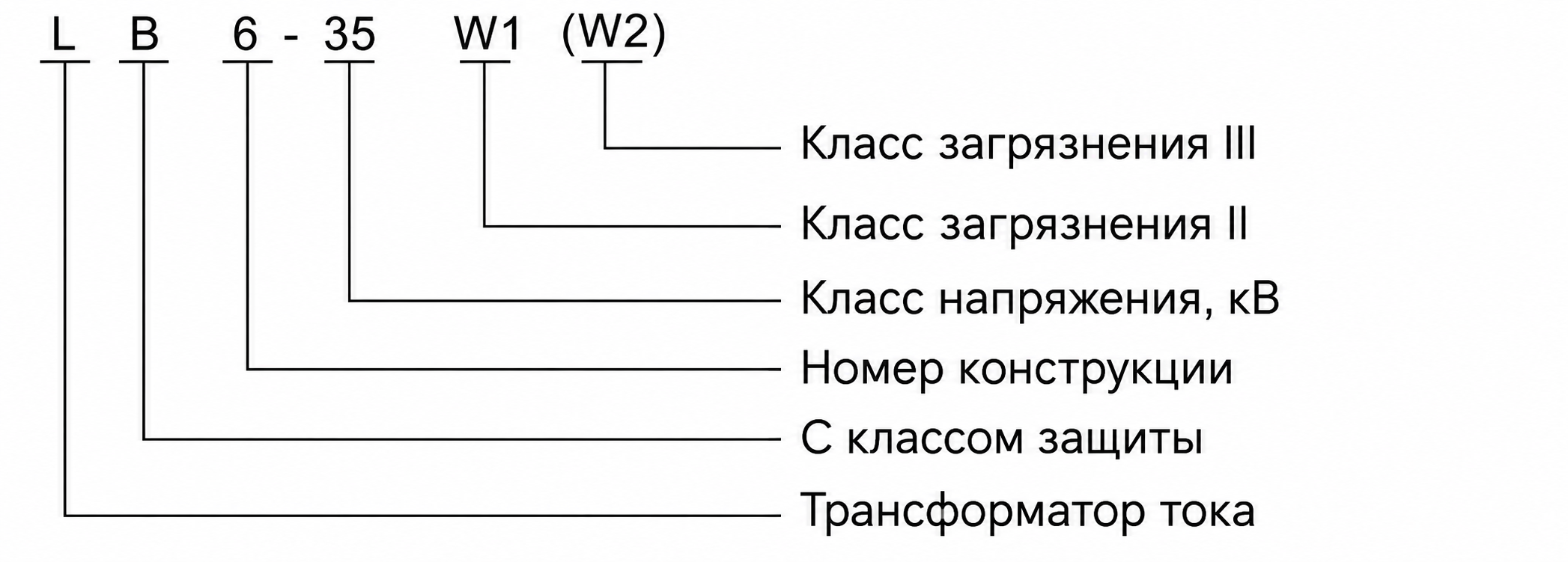

Расшифровка обозначения модели
LB6-35:
- L: Трансформатор тока (ТТ)
- B: Доступна конфигурация для защиты
- 6: Код серии конструкции
- 35: Класс напряжения (кВ)
LABN6-35:
- L: Трансформатор тока (ТТ)
- A: Тип для наружной установки
- B: Доступна конфигурация для защиты
- N: Идентификатор внутренней конструкции
- 6: Код серии конструкции
- 35: Класс напряжения (кВ)
Конструкция
Трансформатор выполнен в виде опорной конструкции с полностью герметичным масляным баком, предназначенной для надёжного монтажа на открытом воздухе и соответствия требованиям по электрическим зазорам для напряжения 35 кВ. Система бумажно-масляной изоляции проходит вакуумную сушку и пропитку маслом для удаления влаги и воздушных включений, что обеспечивает стабильные диэлектрические свойства и термическую устойчивость в течение всего срока службы.
Внешняя поверхность бака обладает коррозионной стойкостью и надёжной защитой от атмосферных воздействий. Тороидальный магнитопровод обеспечивает высокую точность преобразования тока, а маркировка выводов (P1/P2, 1S1/1S2 и т.д.) соответствует требованиям стандарта IEC 61869-2 по полярности для корректной работы систем учёта и релейной защиты.
Технические параметры
Условия эксплуатации
- Условия установки: Наружная установка
- Высота над уровнем моря: ≤1000 м
- Температура окружающей среды: от –25°C до +40°C
- Степень загрязнения: II или III класс
- Окружающая среда: Нормальные атмосферные условия; отсутствие коррозионных газов, взрывоопасных сред и сильных механических вибраций
Технические данные
| Номинальный первичный ток (А) |
Комбинация классов точности |
Номинальная нагрузка (ВА) |
Коэффициент предельной кратности для 10P |
Термическая стойкость (кА/с) |
Динамическая стойкость (кА) |
|||
|---|---|---|---|---|---|---|---|---|
| 0,2 | 0,5 | 10P1 | 10P2 | |||||
| 5 | 0,5/10P1/10P2 0,2/10P1/10P2 |
30 | 40 | 40 | 30 | 20 | 0,5 | 1,28 |
| 10 | 1 | 2,55 | ||||||
| 15 | 1,5 | 3,83 | ||||||
| 20 | 2 | 5,1 | ||||||
| 30 | 3 | 7,65 | ||||||
| 40 | 4 | 10,2 | ||||||
| 50 | 5 | 12,75 | ||||||
| 75 | 7,5 | 19,13 | ||||||
| 100 | 10 | 25,5 | ||||||
| 150 | 15 | 38,3 | ||||||
| 200 | 20 | 51 | ||||||
| 300 | 30 | 76,5 | ||||||
| 400~2000 | 40 | 102 | ||||||
Установка и подключение
Схема монтажа
Трансформатор должен быть надёжно закреплён на прочном фундаменте с использованием предусмотренных отверстий для крепления. Первичное подключение, как правило, осуществляется через проходную шину или болтовые зажимы. Обеспечьте достаточные расстояния для координации изоляции, отвода тепла и доступа при техническом обслуживании в соответствии с местными нормативными требованиями.
Габаритные размеры
| Номинальный первичный ток (А) |
Размер основания B (мм) |
Высота h (мм) |
Общая высота H (мм) |
Масса масла (кг) |
Полная масса (кг) |
|---|---|---|---|---|---|
| 5 – 75 | 508 | 1315 | 1475 | 25 | 160 |
| 100 – 600 | 508 | 1315 | 1475 | 25 | 160 |
| 750 – 1000 | 548 | 1315 | 1475 | 29 | 190 |
| 1200 – 1500 | 588 | 1315 | 1475 | 29 | 190 |
| 2000 | 658 | 1335 | 1495 | 32 | 205 |
Подбор и частые вопросы
Руководство по выбору
- Интерпретируйте 10P1/10P2 как обозначения обмоток до подтверждения. Вероятно, они указывают на две защитные обмотки, а столбец ALF 20 предполагает требование класса 10P20; уточните полный класс точности для каждой обмотки.
- Устраните несоответствие между четырьмя выходами и тремя функциями. Последовательность 30/40/40/30 ВА содержит больше значений, чем перечислено функций обмоток; запросите утверждённую таблицу обмоток и схему выводов.
- Выберите коэффициент трансформации от 5 А до 2000 А и параметры токов КЗ. Используйте точные значения термической стойкости (1 с) и динамической стойкости, а также расчёт нагрузки при фиксированном вторичном токе 5 А; вариант 1 А в документации не указан.
- Подтвердите стандартную или увеличенную длину пути утечки. На странице указаны значения ≥735 мм и W2 ≥1100 мм, но в перечне моделей отсутствует обозначение W2; уточните фактический тип ввода и степень загрязнения.
- Утвердите требования к маслу, массе и фундаменту. Подтвердите герметичность бака, качество масла, испытания на утечку, условия подъёма, ширину основания, высоту 1475–1495 мм, массу 160–205 кг, заземление и техническое обслуживание.
Часто задаваемые вопросы
В1: Являются ли 10P1 и 10P2 классами точности по IEC?
Вероятно, нет; они, скорее всего, обозначают две защитные обмотки. Фактический класс должен быть указан полностью, например, подтверждённый класс 10P и коэффициент предельной кратности (ALF).
В2: Равен ли ALF для защиты 20?
В таблице указан ALF 20 для всех коэффициентов трансформации, но соответствующий составной класс необходимо подтвердить по данным на паспортной табличке.
В3: Почему указано четыре значения ВА для трёх функций?
Источник, вероятно, содержит ошибку выравнивания или пропущена метка четвёртой обмотки. Не назначайте выводы без заводской схемы обмоток.
В4: Можно ли заказать вторичный ток 1 А?
В опубликованной версии предусмотрен только ток 5 А. Любой вариант с током 1 А требует отдельной разработки и подтверждения.
В5: Является ли ввод с длиной пути утечки ≥1100 мм (W2) стандартным?
Не для всех изделий. Уточните, включает ли заказываемая модель конструкцию W2 с увеличенной длиной пути утечки.
В6: Каковы габариты и масса ТТ?
Общая высота составляет примерно 1475–1495 мм, а общая масса возрастает от ~160 кг до 205 кг в зависимости от номинального первичного тока.
В7: Какое техническое обслуживание требуется герметичному масляному ТТ?
Проверяйте состояние уплотнений, наличие утечек, коррозию и состояние вводов согласно плану производителя. Заземляйте бак и указанный вторичный вывод, и никогда не оставляйте вторичную цепь разомкнутой при включённом первичном токе.
Часто задаваемые вопросы
Q1: Подходят ли масляные трансформаторы LB6-35 для внутренней установки?
Нет, данные модели предназначены исключительно для наружной установки. Оборудование рассчитано на температуру от –25°C до +40°C и высоту до 1000 м. Уточните наличие аналогов для внутренней установки у менеджера.
Q2: Какой класс точности трансформатора выбрать для коммерческого учета электроэнергии?
Для коммерческого учета рекомендуется класс точности 0,2. Он обеспечивает номинальную нагрузку 30 ВА и высокую точность измерений. Подтвердите требуемую нагрузку при оформлении заказа.
Q3: Какая термическая стойкость у трансформатора с первичным током 50 А?
При номинальном первичном токе 50 А термическая стойкость составляет 5 кА/с. Динамическая стойкость равна 12,75 кА. Точные параметры для других токов предоставляются по запросу.
Q4: Можно ли изготовить трансформатор с нестандартным коэффициентом трансформации?
Изготовление под заказ возможно, но требует согласования с производителем. Стандартный ряд первичных токов начинается от 5 А. Уточните технические требования и сроки производства у менеджера.
Q5: Какие обязательные заводские испытания проводятся перед отгрузкой оборудования?
Объем испытаний соответствует стандартам для масляных трансформаторов тока 35 кВ. Протоколы измерений и паспортные данные прилагаются к каждой единице. Точный перечень тестов уточняется при согласовании договора.
Q6: Для каких распределительных устройств применяются трансформаторы тока LABN6-35?
Они используются в открытых распределительных устройствах 35 кВ для измерения тока и защиты цепей. Подходят для подстанций с нормальными атмосферными условиями. Запросите габаритные чертежи для проектирования.
Q7: Какая степень загрязнения окружающей среды допустима для данных трансформаторов?
Оборудование рассчитано на работу в атмосфере II или III класса загрязнения. При более тяжелых условиях требуется выбор другой модели. Согласуйте условия монтажа с техническим специалистом.
