نظرة عامة

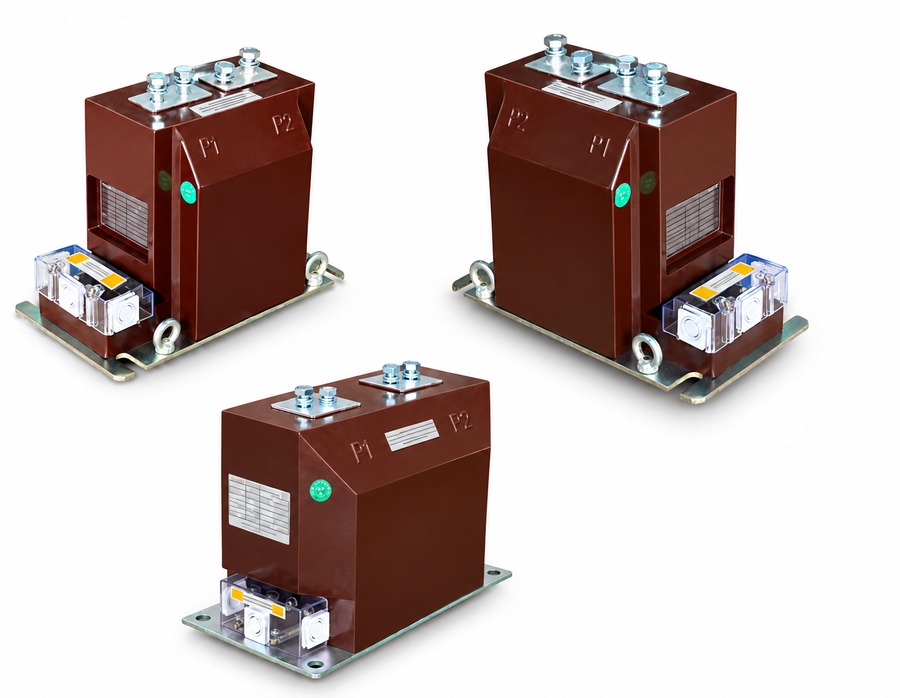

محول التيار القياسي LJZN1-10 هو جهاز داخلي مصنوع من راتنج الإيبوكسي المصبوب، مصمم خصيصًا لتطبيقات قياس الطاقة التابعة لشبكة الدولة (State Grid) في أنظمة الجهد المتوسطة بفئات 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت. ويُوفّر قياسًا عالي الدقة للتيار مع تركيبة دقة قياسية تبلغ 0.2S / 0.2S، ويدعم مخرجات ثانوية بتيار 5 أمبير أو 1 أمبير. صُمم هذا المحول خصيصًا لدوائر القياس ذات درجة الفوترة (billing-grade)، ويضمن أداءً موثوقًا في خزانات قياس الطاقة، واللوحات المعيارية لشبكة الدولة، ومعدات التوزيع الداخلية حيث تكون دقة بيانات الطاقة أمرًا بالغ الأهمية.
يتوافق هذا المحول مع المواصفة Q/GDW 11681-2017 ويستوفي المتطلبات الفنية الصارمة المحددة من العميل. يتميز هيكله الداعم المغلق بالكامل باستقرار عازل ممتاز، ومقاومة عالية للرطوبة، ومتانة ميكانيكية تضمن تشغيلًا طويل الأمد في البيئات الداخلية ضمن نطاق درجات حرارة يتراوح بين -25°م و+55°م.
لمحة عن التصنيفات الرئيسية
| المعامل | القيمة |
|---|---|
| فئة جهد النظام | 10 كيلوفولت، 11 كيلوفولت، 12 كيلوفولت |
| مستوى العزل المقنن | 12/42/75 كيلوفولت |
| التردد المقنن | 50 هرتز |
| التيار الثانوي المقنن | 5 أمبير أو 1 أمبير |
| تركيبة فئة الدقة | 0.2S / 0.2S |
| القدرة الخارجة المقننة (فولت أمبير) | 10/10 أو 15/15 فولت أمبير |
| نطاق درجة الحرارة المحيطة | -25°م إلى +55°م |
| نوع الهيكل | داخلي، من راتنج الإيبوكسي المصبوب، هيكل داعم مغلق بالكامل |
| التركيز التطبيقي | قياس الطاقة لشبكة الدولة (ليس للحماية) |
| معيار الامتثال | Q/GDW 11681-2017 |
ترميز الموديل
- L: محول تيار
- J: سلسلة تطبيقات القياس/المقاييس
- Z: عزل بصب راتنج الإيبوكسي
- N: نوع داخلي / رمز هيكل خاص للقياس
- 1: رقم التصميم التسلسلي
- 10: فئة جهد الكتالوج 10 كيلوفولت؛ مناسب لأنظمة 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت عند التأكد من تناسق العزل
البناء
يتميز محول LJZN1-10 بهيكل جاف مغلق بالكامل، حيث يتم تغليف الموصل الأولي، والقلب المغناطيسي، واللف الثانوي داخل راتنج إيبوكسي عالي الجودة. يضمن هذا التصميم سلامة عازلة متفوقة، ومقاومة للرطوبة والتلوث، وقوة ميكانيكية معززة—مثالي للبيئات الداخلية الصعبة الخاصة بالقياس. وعلى عكس محولات التيار متعددة القلوب المستخدمة في الحماية، يركز هذا الجهاز على دقة النسبة، والتحكم في إزاحة الطور، واتساق الخرج لتلبية متطلبات قياس الطاقة ذات درجة الفوترة.
يتكامل هيكله المدمج من النوع الداعم بسلاسة في خزانات القياس ومعدات التوزيع ذات الجهد المتوسط، مع أطراف أولية مثبتة في الأعلى (P1/P2) ولوح أطراف ثانوية في الأسفل لتوصيلات آمنة ودقيقة حسب القطبية بأجهزة قياس الطاقة. كما يدعم نقطة التأريض وطرف القصر عمليات الصيانة الآمنة وموثوقية التشغيل.
المعطيات التقنية
ظروف التشغيل
- مكان التركيب: معدات توزيع الجهد المتوسط الداخلية أو خزانة القياس
- جهد النظام: شبكات فئات 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت
- التردد المقنن: 50 هرتز
- درجة الحرارة المحيطة: -25°م إلى +55°م
- القيود البيئية: خالٍ من الاهتزاز الشديد، والغبار الموصل، والغازات المسببة للتآكل، والوسط المتفجر، والتلوث الشديد، والتكثف غير الطبيعي
- أسلاك القياس: يجب أن تكون قصيرة وآمنة ومطابقة لحمل القدرة الخارجة المقننة للحفاظ على الدقة
البيانات الفنية
| التيار الأولي المقنن (أمبير) |
تركيبة فئة الدقة |
القدرة الخارجة (فولت أمبير) |
التيار الحراري قصير المدى |
التيار الديناميكي المقنن (كيلو أمبير) |
|---|---|---|---|---|
| 5، 10، 15 | 0.2S / 0.2S | 10 / 10 | 4 كيلو أمبير / 1 ثانية | 10 |
| 20، 25 | 15 / 15 | 5 كيلو أمبير / 2 ثانية | 12.5 | |
| 30، 40 | 8 كيلو أمبير / 2 ثانية | 20 | ||
| 50، 60 | 10 كيلو أمبير / 2 ثانية | 25 | ||
| 75، 80 | 16 كيلو أمبير / 2 ثانية | 40 | ||
| 100، 150، 200، 250 | 20 كيلو أمبير / 2 ثانية | 50 | ||
| 300، 400، 500 | 25 كيلو أمبير / 4 ثوانٍ | 63 | ||
| 600، 750 | 31.5 كيلو أمبير / 4 ثوانٍ | 80 |
ملاحظة: إذا تجاوزت متطلبات المشروع البيانات المذكورة، فيجب تأكيد المعاملات النهائية بالاتفاق بين الصانع والمشتري.
التركيب والتوصيلات

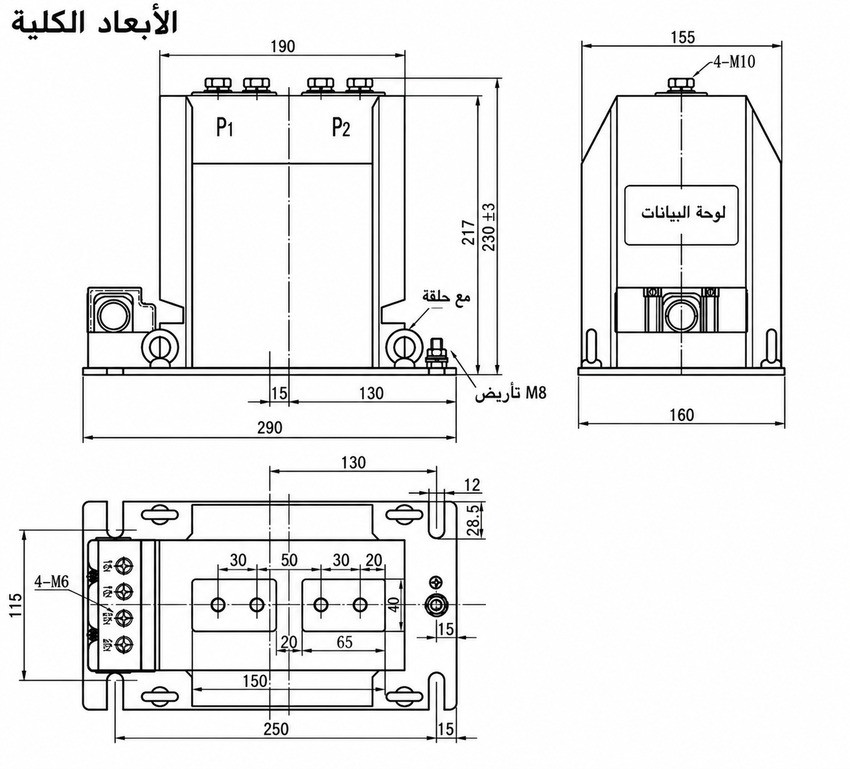

مخطط التركيب
يعتمد محول LJZN1-10 هيكلًا داخليًا من النوع الداعم مع أطراف أولية مثبتة في الأعلى (P1/P2) ولوح أطراف ثانوية في الأسفل. يجب أن يتبع التركيب الرسم المعتمد لخزانة القياس لضمان المحاذاة الصحيحة لفتحات التثبيت، والتباعد بين الأطراف، والتأريض. تحقق دائمًا من القطبية واستمرارية الدائرة الثانوية قبل التغذية بالطاقة.
الأبعاد الخارجية
| البند | البعد / الملاحظة |
|---|---|
| نوع الهيكل | محول تيار قياسي داخلي من راتنج الإيبوكسي |
| تخطيط الطرف الأولي | ترتيب الأطراف العلوية P1 / P2 |
| منطقة الطرف الثانوي | لوح الأطراف السفلي وفقًا للرسم |
| قاعدة التثبيت | قاعدة ثابتة مع فتحات تثبيت وفقًا للرسم الخارجي |
| تأكيد الرسم | مطلوب قبل إنتاج خزانة القياس أو الاستبدال |
يجب ألا تُترك دائرة الثانوي لمحول التيار مفتوحة أثناء تشغيل الدائرة الأولية. استخدم دائمًا جهاز قصر مناسب أثناء الصيانة.
الاختيار والأسئلة الشائعة
دليل الاختيار
- تأكد من أن محول التيار مطلوب لقياس طاقة الجهد المتوسط—وليس للحماية—ليتماشى مع تركيز تصميم LJZN1-10.
- تحقق من توافق جهد النظام: مناسب لأنظمة 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت عند التأكد من تناسق العزل.
- اختر التيار الأولي المقنن بناءً على حمل التغذية ونطاق القياس؛ راجع جدول الاختيار لمعرفة قدرة التحمل الحراري والديناميكي.
- طابق القدرة الخارجة المقننة (10/10 فولت أمبير أو 15/15 فولت أمبير) مع الحمل الكلي لعداد الطاقة والأسلاك الثانوية للحفاظ على دقة 0.2S.
- تأكد من أن تصنيفات التيار الحراري والديناميكي قصيرة المدى تتماشى مع مستوى العطل المتوقع في معدات التوزيع.
- وافق على الرسم التخطيطي، ومخطط الأطراف، وبيانات اللوحة التعريفية قبل تصنيع الخزانة أو التركيب الميداني.
الأسئلة الشائعة
س1: ما الاستخدام الرئيسي لمحول التيار LJZN1-10؟
يُستخدم بشكل رئيسي في تطبيقات قياس طاقة الجهد المتوسط وفق نمط شبكة الدولة داخل معدات التوزيع أو خزانات القياس الداخلية ذات فئات 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت.
س2: ما فئة الدقة التي يستخدمها هذا الموديل؟
تُظهر البيانات المقدمة تركيبة فئة دقة تبلغ 0.2S / 0.2S، وهي مناسبة لتطبيقات القياس عالية الدقة.
س3: هل يمكن استخدام هذا المحول في أنظمة 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت؟
نعم. يمكن استخدامه في أنظمة فئات 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت عند التأكد من مستوى العزل وبيانات اللوحة التعريفية ومتطلبات المشروع.
س4: ما الذي يجب التحقق منه لضمان دقة القياس؟
تحقق من نسبة التيار، والقدرة الخارجة المقننة، وحمل العداد، وحمل الكابل الثانوي، والقطبية، وتوصيل الأطراف، ومخطط أسلاك القياس المعتمد.
س5: لماذا لا يجب ترك دائرة الثانوي للمحول مفتوحة؟
قد يولّد الدائرة الثانوية المفتوحة جهدًا خطيرًا عندما تكون الدائرة الأولية مشغّلة. قبل فصل العداد أو الجهاز، يجب قصر الدائرة الثانوية بأمان.
س6: ما المعلومات المطلوبة عند طلب LJZN1-10؟
يرجى تزويدنا بالموديل، وجهد النظام، ونسبة التيار الأولي، والتيار الثانوي، والقدرة الخارجة المقننة، وفئة الدقة، ورسم خزانة القياس، ومتطلبات الأطراف، وشهادات الفحص المطلوبة.
