Descripción general
El transformador de corriente para medición LJZN1-10 es un dispositivo interior con aislamiento de resina epoxi moldeada, diseñado para aplicaciones de medición energética de State Grid en sistemas de media tensión de 10 kV, 11 kV y 12 kV. Proporciona mediciones de corriente de alta precisión con una combinación estándar de clase de exactitud 0.2S / 0.2S, admitiendo salidas secundarias de 5 A y 1 A. Diseñado específicamente para circuitos de medición de facturación, garantiza un rendimiento fiable en gabinetes de medición, paneles tipo State Grid y celdas interiores donde los datos energéticos precisos son críticos.
Este TC cumple con la norma Q/GDW 11681-2017 y satisface rigurosos requisitos técnicos específicos del cliente. Su estructura de soporte totalmente encapsulada ofrece excelente estabilidad dieléctrica, resistencia a la humedad y robustez mecánica para operación interior prolongada en temperaturas ambiente de -25 °C a +55 °C.
Resumen de características principales
| Parámetro | Valor |
|---|---|
| Clase de tensión del sistema | 10 kV, 11 kV, 12 kV |
| Nivel nominal de aislamiento | 12/42/75 kV |
| Frecuencia nominal | 50 Hz |
| Corriente secundaria nominal | 5 A o 1 A |
| Combinación de clase de exactitud | 0.2S / 0.2S |
| Potencia nominal (VA) | 10/10 o 15/15 VA |
| Rango de temperatura ambiente | -25 °C a +55 °C |
| Tipo de estructura | Interior, resina epoxi moldeada, tipo soporte totalmente encapsulado |
| Aplicación principal | Medición para State Grid (no protección) |
| Norma de cumplimiento | Q/GDW 11681-2017 |
Designación del modelo
- L: Transformador de corriente
- J: Serie para aplicación de medición
- Z: Aislamiento por moldeo en resina epoxi
- N: Tipo interior / código estructural especial para medición
- 1: Número de diseño
- 10: Clase de tensión nominal de catálogo de 10 kV; apto para sistemas de 10 kV, 11 kV y 12 kV cuando se confirma la coordinación del aislamiento
Construcción
El LJZN1-10 presenta una estructura seca totalmente encapsulada, en la que el conductor primario, el núcleo magnético y el devanado secundario están encapsulados en resina epoxi de alta calidad. Este diseño garantiza una integridad aislante superior, resistencia a la humedad y la contaminación, y mayor resistencia mecánica, ideal para entornos exigentes de medición interior. A diferencia de los TC de protección multicore, esta unidad prioriza la exactitud de relación, el control del desplazamiento de fase y la consistencia de salida para cumplir con los requisitos de medición de facturación.

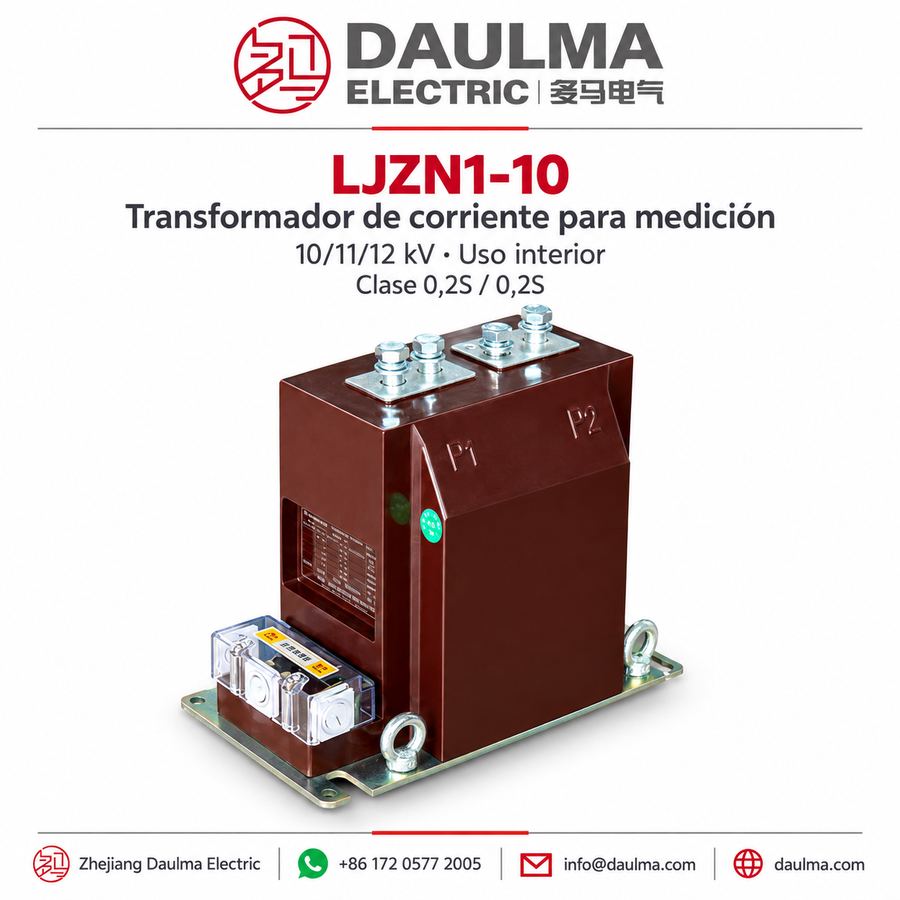

Su forma compacta tipo soporte se integra perfectamente en gabinetes y celdas de media tensión, con terminales primarios superiores (P1/P2) y una borna secundaria inferior para conexiones seguras y críticas en polaridad hacia contadores de energía. El punto de puesta a tierra y el borne de cortocircuito adicional aseguran un mantenimiento seguro y fiabilidad operativa.
Parámetros técnicos
Condiciones de servicio
- Ubicación de instalación: Celda o gabinete de medición de media tensión interior
- Tensión del sistema: Redes de clase 10 kV, 11 kV y 12 kV
- Frecuencia nominal: 50 Hz
- Temperatura ambiente: -25 °C a +55 °C
- Restricciones ambientales: Libre de vibraciones severas, polvo conductor, gases corrosivos, atmósferas explosivas, contaminación grave y condensación anormal
- Cableado de medición: Debe ser corto, seguro y acorde con la carga nominal para mantener la exactitud
Datos técnicos
| Corriente primaria nominal (A) |
Combinación de clase de exactitud |
Potencia nominal (VA) |
Corriente térmica a corta duración |
Corriente dinámica nominal (kA) |
|---|---|---|---|---|
| 5, 10, 15 | 0.2S / 0.2S | 10 / 10 | 4 kA / 1s | 10 |
| 20, 25 | 15 / 15 | 5 kA / 2s | 12.5 | |
| 30, 40 | 8 kA / 2s | 20 | ||
| 50, 60 | 10 kA / 2s | 25 | ||
| 75, 80 | 16 kA / 2s | 40 | ||
| 100, 150, 200, 250 | 20 kA / 2s | 50 | ||
| 300, 400, 500 | 25 kA / 4s | 63 | ||
| 600, 750 | 31.5 kA / 4s | 80 |
Nota: Si los requisitos del proyecto exceden los datos indicados, los parámetros finales deberán confirmarse mediante acuerdo entre fabricante y comprador.
Instalación y cableado
Diagrama de instalación
El LJZN1-10 adopta una estructura tipo soporte interior con terminales primarios superiores (P1/P2) y una borna secundaria inferior. La instalación debe seguir el plano aprobado del gabinete de medición para garantizar la alineación correcta de los orificios de montaje, la separación entre terminales y la conexión a tierra. Verifique siempre la polaridad y la continuidad del circuito secundario antes de energizar.
Dimensiones generales
| Ítem | Dimensión / Nota |
|---|---|
| Tipo de estructura | TC de medición interior con resina epoxi moldeada |
| Disposición de terminales primarios | Arreglo superior de terminales P1 / P2 |
| Zona de terminales secundarios | Borna inferior según plano |
| Base de montaje | Base fija con orificios de montaje según plano de dimensiones |
| Confirmación del plano | Obligatoria antes de la producción o sustitución del gabinete de medición |
El circuito secundario de un transformador de corriente no debe dejarse en circuito abierto mientras el circuito primario esté energizado. Utilice siempre un dispositivo adecuado de cortocircuito durante el mantenimiento.
Selección y preguntas frecuentes
Guía de selección
- Confirme que el TC se requiere para medición energética en media tensión —no para protección— para ajustarse al enfoque de diseño del LJZN1-10.
- Verifique la compatibilidad con la tensión del sistema: apto para redes de 10 kV, 11 kV y 12 kV cuando se confirme la coordinación del aislamiento.
- Seleccione la corriente primaria nominal según la carga del alimentador y el rango de medición; consulte la tabla de selección para capacidad térmica y dinámica.
- Ajuste la potencia nominal (10/10 VA o 15/15 VA) a la carga total del contador y el cableado secundario para preservar la exactitud 0.2S.
- Asegúrese de que las corrientes térmica y dinámica nominales a corta duración coincidan con el nivel de falla previsto en la celda.
- Apruebe el plano de dimensiones, el diagrama de terminales y los datos de placa antes de fabricar el gabinete o instalar en campo.
Preguntas frecuentes
P1: ¿Para qué se utiliza principalmente el transformador de corriente LJZN1-10?
Se utiliza principalmente en aplicaciones de medición energética tipo State Grid en celdas o gabinetes de medición interiores de 10 kV, 11 kV y 12 kV.
P2: ¿Qué clase de exactitud tiene este modelo?
Los datos suministrados indican una combinación de clase de exactitud 0.2S / 0.2S, adecuada para aplicaciones de medición de alta precisión.
P3: ¿Puede utilizarse este TC en sistemas de 10 kV, 11 kV y 12 kV?
Sí. Puede emplearse en sistemas de 10 kV, 11 kV y 12 kV cuando se confirman el nivel de aislamiento, los datos de placa y los requisitos del proyecto.
P4: ¿Qué debe verificarse para garantizar la exactitud de medición?
Verifique la relación de transformación, la potencia nominal, la carga del contador, la carga del cableado secundario, la polaridad, la conexión de terminales y el diagrama aprobado de cableado de medición.
P5: ¿Por qué no debe dejarse en circuito abierto el secundario del TC?
Un circuito secundario abierto puede generar tensiones peligrosas cuando el primario está energizado. Antes de desconectar el contador o instrumento, el circuito secundario debe cortocircuitarse de forma segura.
P6: ¿Qué información se requiere al solicitar el LJZN1-10?
Proporcione el modelo, tensión del sistema, relación de corriente primaria, corriente secundaria, potencia nominal, clase de exactitud, plano del gabinete de medición, requisitos de terminales y certificados de ensayo requeridos.
