نظرة عامة

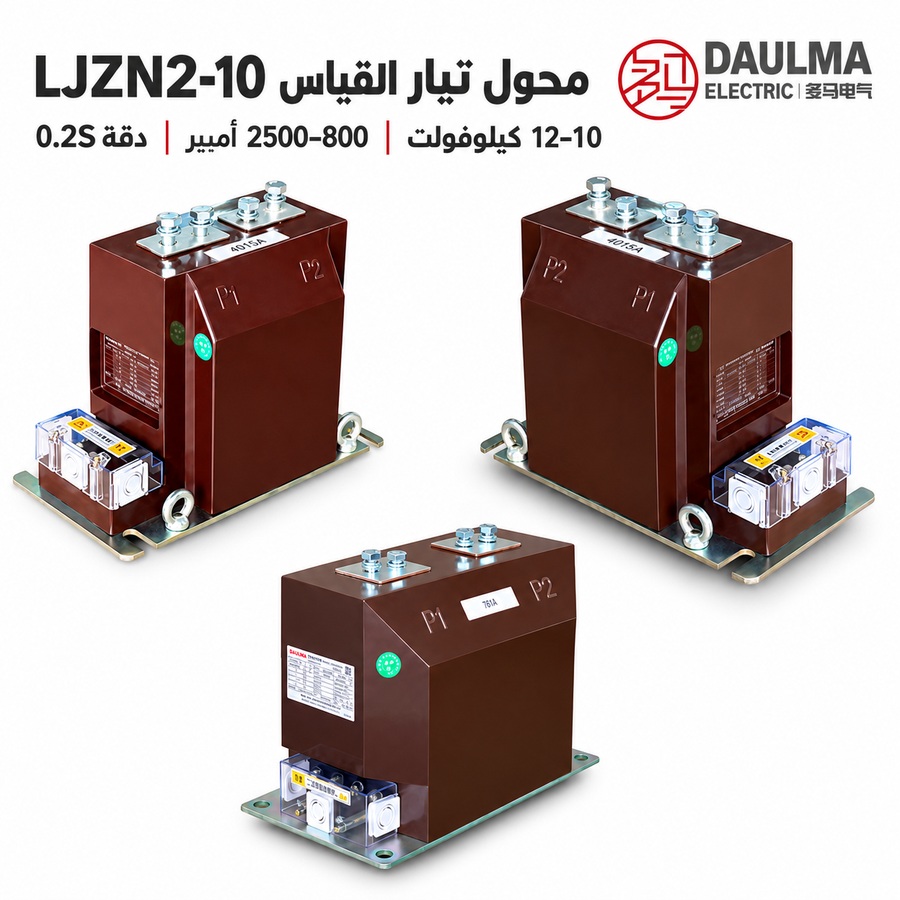

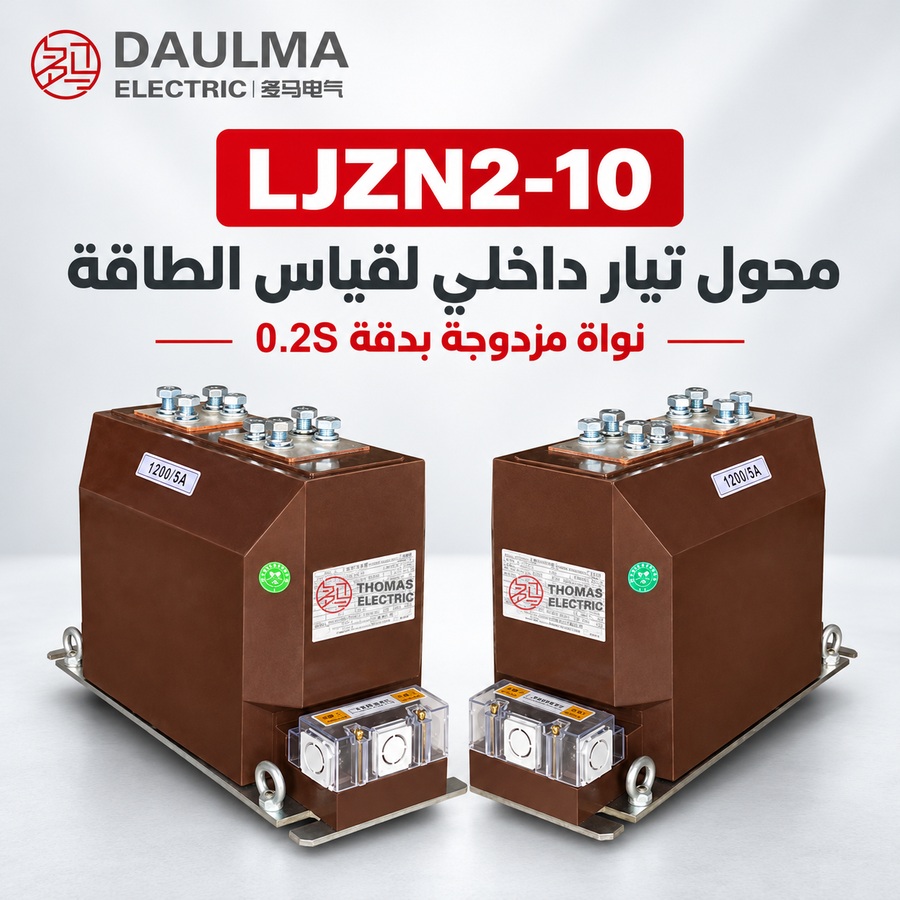

يُعد محول التيار LJZN2-10 محولاً داخليًا من نوع راتنج الإيبوكسي المصبوب، مصممًا لأنظمة الجهد المتوسط بفئات 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت. يتميز بهيكل مغلق بالكامل مع عزل من راتنج الإيبوكسي، مما يضمن أداءً موثوقًا في بيئات القياس الداخلية.
يوفر هذا المحول خرج تيار مستقر بدقة فئة 0.2S لتطبيقات قياس الطاقة والفوترة الدقيقة. ويُستخدم عادةً في خزائن القياس المتوافقة مع شبكة الدولة (State Grid)، ولوحات الدخل، ونقاط القياس التابعة للمرافق. يتماشى التصميم مع معيار Q/GDW 11681-2017 ويدعم نسب تيار أولي تتراوح بين 800 أمبير و2500 أمبير مع خرج مصنّف قدره 15/15 فولت أمبير.
ملخص المواصفات الرئيسية
| المعامل | القيمة المصنّفة |
|---|---|
| فئة جهد النظام | 10 كيلوفولت / 11 كيلوفولت / 12 كيلوفولت |
| مستوى العزل المصنّف | 12/42/75 كيلوفولت |
| التردد المصنّف | 50 هرتز |
| التيار الثانوي المصنّف | 5 أمبير أو 1 أمبير |
| تركيبة الدقة | 0.2S / 0.2S |
| الخرج المصنّف | 15/15 فولت أمبير |
| نطاق التيار الأولي | 800 أمبير – 2500 أمبير |
| درجة حرارة المحيط | -25°م إلى +55°م |
ترميز الموديل
- L: محول تيار
- J: سلسلة تطبيقات القياس/القياس
- Z: عزل بصب راتنج الإيبوكسي
- N: النوع الداخلي / رمز هيكل القياس الخاص بشبكة الدولة
- 2: رقم التصميم التسلسلي؛ نسخة ذات تيار أعلى مقارنةً بـ LJZN1-10
- 10: فئة جهد الكتالوج 10 كيلوفولت؛ مناسب لأنظمة 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت عند التأكد من تناسق العزل
البناء
يتميز محول LJZN2-10 بهيكل داخلي مغلق بالكامل باستخدام عزل من راتنج الإيبوكسي المصبوب. توفر هذه المادة قوة عازلة ممتازة، واستقرارًا ميكانيكيًا، ومقاومة للعوامل البيئية مثل الرطوبة والغبار. يتم تغليف القلب واللفات بالكامل داخل راتنج إيبوكسي صلب، مما يضمن موثوقية طويلة الأمد وصيانة قليلة في معدات التوزيع الداخلية وخزائن القياس. يتضمن التصميم أطرافًا أولية قوية مهيأة لتوصيلات قضبان التوصيل (busbar)، مع اختلافات في التخطيط مُحسَّنة لنطاقات التيار المختلفة (800–1200 أمبير و1200–2500 أمبير) لدعم التكامل العملي مع الخزانات.
المعطيات التقنية
ظروف التشغيل
- مكان التركيب: معدات توزيع الجهد المتوسط الداخلية أو خزانة القياس
- جهد النظام: شبكات فئة 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت
- التردد المصنّف: 50 هرتز
- درجة حرارة المحيط: -25°م إلى +55°م
- بيئة التركيب: يجب أن تكون خالية من الاهتزاز الشديد، والغبار الموصل، والغازات المسببة للتآكل، والوسط المتفجر، والتلوث الشديد، والتكثف غير الطبيعي.
- اعتبارات قياس التيار العالي: تحقق من توصيل قضيب التوصيل، ومساحة تلامس الأطراف، وتهوية الخزانة، وحمل أسلاك التوصيل الثانوية.
المواصفات الفنية
يُعد محول LJZN2-10 محول تيار من راتنج الإيبوكسي المصبوب مصممًا لأنظمة فئة 10 كيلوفولت، ومتوافقًا مع معيار Q/GDW 11681-2017. يعمل ضمن نطاق درجة حرارة محيط من -25°م إلى +55°م ويدعم التيارات الأولية من 800 أمبير إلى 2500 أمبير مع فئتي دقة 0.2S مزدوجتين. يتميز المحول بمستوى عزل مصنّف قدره 12/42/75 كيلوفولت وهو مناسب لتطبيقات القياس الداخلية في معدات توزيع الجهد المتوسط.
| التيار الأولي المصنّف (أمبير) |
تركيبة فئات الدقة |
الخرج المصنّف (فولت أمبير) |
التيار الحراري قصير المدى |
التيار الديناميكي المصنّف (كيلو أمبير) |
|
|---|---|---|---|---|---|
| 0.2S | 0.2S | ||||
| 800 | 0.2S/0.2S | 15 | 15 | 31.5kA/4s | 80 |
| 1000 | 40kA/4s | 100 | |||
| 1250 | |||||
| 1500 | |||||
| 2000 | |||||
| 2500 | |||||
التركيب والتوصيلات
إرشادات التركيب
يتميز محول التيار LJZN2-10 من راتنج الإيبوكسي المصبوب بهيكل داخلي من نوع الدعم، مع وجود الأطراف الأولية (P1/P2) في الجزء العلوي والأطراف الثانوية مرتبة في القسم السفلي. وبالنظر إلى تصنيف التيار العالي (800 أمبير إلى 2500 أمبير)، يجب إيلاء اهتمام دقيق لتوصيل قضيب التوصيل الأولي أثناء التركيب.
يتم استخدام تخطيطين مختلفين لقضيب التوصيل حسب التيار الأولي المصنّف:
- نطاق 800 أمبير–1200 أمبير
- نطاق 1200 أمبير–2500 أمبير
يجب اختيار التخطيط الصحيح وفقًا لنسبة التيار المطلوبة. تحتوي قاعدة التركيب على ثقوب ثابتة محاذاة مع الرسم التخطيطي، والتي يجب التأكد منها والموافقة عليها قبل تصنيع خزانة القياس أو تعديلها.
تأكد من أن كتلة الأطراف الثانوية تتوافق مع مخطط التوصيل الوارد في الوثائق المعتمدة. يجب توصيل جميع أحكام التأريض بشكل آمن وفقًا للأكواد الكهربائية المحلية.
تنبيه السلامة
- تأكد من الموديل ونسبة التيار والتيار الثانوي المصنّف والخرج المصنّف وفئة الدقة قبل التركيب.
- استخدم تخطيط قضيب التوصيل الصحيح لنطاق التيار المحدد.
- تحقق من اتجاه الطرف الأولي، وعلامة الطرف الثانوي، ونقطة التأريض قبل التوصيل.
- تأكد من الاستقطاب قبل توصيل عداد الطاقة.
- لا يجوز ترك الدائرة الثانوية لمحول التيار مفتوحة أثناء تغذية الدائرة الأولية.
- قبل فصل العداد أو الجهاز، قصّر الدائرة الثانوية عبر جهاز قصر مناسب.
- يجب أن يتم التركيب والصيانة بواسطة فنيين كهربائيين مؤهلين.
الاختيار والأسئلة الشائعة
دليل الاختيار
- تأكد من مواصفات القياس الخاصة بالمرفق، ومتطلبات معيار Q/GDW 11681-2017 عند الاقتضاء، وتناسق العزل 12/42/75 كيلوفولت.
- اختر 800 أمبير أو 1000 أمبير أو 1250 أمبير أو 1500 أمبير أو 2000 أمبير أو 2500 أمبير بناءً على التيار التشغيلي ودقة الفوترة المطلوبة عبر نطاق الحمل الطبيعي.
- اختر تيارًا ثانويًا 1 أمبير أو 5 أمبير، وحدد الغرض وتوزيع الأطراف والتوصيل بالأرض لنقطة واحدة لكلا النواتين بدقة 0.2S.
- تحقق من أن الحمل الثابت 15 فولت أمبير لكل نواة يغطي عداد الطاقة ووحدة الاختبار وأسلاك التوصيل دون تجاوز الحمل المصنّف.
- اعتمد التخطيط الصحيح لقضيب التوصيل (800–1000 أمبير أو 1250–2500 أمبير)، ومساحة التلامس، والواجب الحراري/الديناميكي، والتهوية، والاستقطاب، ورسم التركيب.
الأسئلة الشائعة
Q1: هل يمكن استخدام محول التيار LJZN2-10 في شبكات 11 كيلوفولت؟
نعم، يخضع لتأكيد المشروع. يدعم المحول أنظمة فئة 10 و11 و12 كيلوفولت بتردد 50 هرتز. يرجى تحديد جهد النظام بدقة للتأكد من التوافق في المصنع.
Q2: ما فئات الدقة المتاحة لقياس الفوترة في هذا المحول؟
يوفر المحول فئتي دقة 0.2S مزدوجتين. يضمن ذلك قياساً دقيقاً للتيارات الأولية من 800 إلى 2500 أمبير. تواصل معنا لتحديد إعدادات الخرج المصنّف.
Q3: كيف يتحمل المحول تيارات القصر الديناميكية والحرارية؟
يتحمل المحول تياراً حرارياً قدره 31.5 كيلو أمبير لمدة 4 ثوانٍ. كما يدعم تياراً ديناميكياً مصناً يبلغ 80 كيلو أمبير. يجب مراجعة الحسابات مع الفريق الفني حسب ظروف الشبكة.
Q4: ما هي شروط البيئة المحيطة لتركيب هذا المحول داخلياً؟
يُركب في معدات التوزيع الداخلية بدرجة حرارة تتراوح بين -25 و+55 درجة مئوية. يجب أن تكون البيئة خالية من الغبار الموصل والاهتزازات والغازات المسببة للتآكل.
Q5: متى يتم إجراء اختبارات المصنع لمحولات التيار قبل الشحن؟
تُجرى الاختبارات الروتينية وفقاً للمعيار Q/GDW 11681-2017 قبل الشحن. يتضمن ذلك التحقق من مستوى العزل المصنّف 12/42/75 كيلوفولت. يرجى طلب وثائق الاختبار عند تأكيد الطلب.
Q6: كيف يتم تخصيص التيار الأولي للمحول ليناسب أحمال 2500 أمبير؟
يدعم المحول تيارات أولية قابلة للتخصيص حتى 2500 أمبير. يتم ضبط نسبة التحويل المزدوجة حسب متطلبات المشروع. تواصل مع المبيعات لتأكيد التفاصيل الفنية والجدول الزمني.
