Descripción general

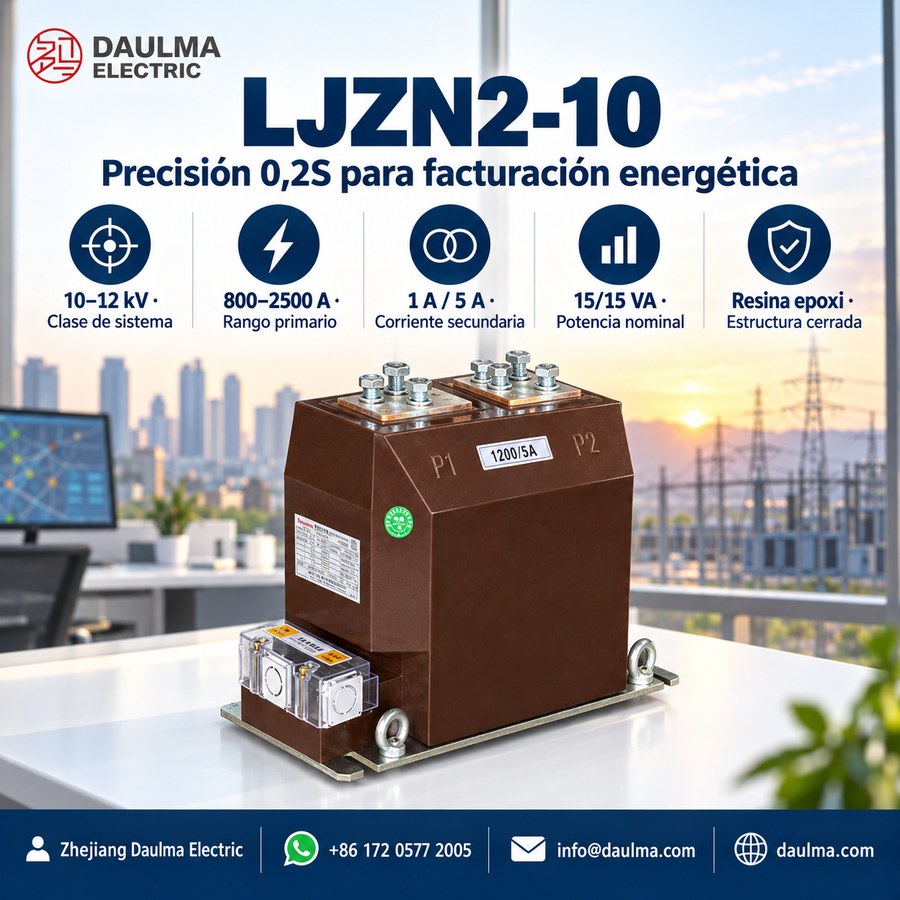

El LJZN2-10 es un transformador de corriente para medición, tipo interior, con aislamiento en resina epoxi moldeada, diseñado para sistemas de media tensión de clases 10 kV, 11 kV y 12 kV. Cuenta con una estructura totalmente cerrada y aislamiento en resina epoxi, garantizando un rendimiento fiable en entornos interiores de medición.
Este transformador proporciona una salida de corriente estable de clase 0.2S para aplicaciones de medición precisa de energía y facturación. Se utiliza comúnmente en gabinetes de medición compatibles con State Grid, paneles de entrada y puntos de medición de servicios públicos. Su diseño cumple con la norma Q/GDW 11681-2017 y admite relaciones de corriente primaria desde 800 A hasta 2500 A, con una potencia nominal de 15/15 VA.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión del sistema | 10 kV / 11 kV / 12 kV |
| Nivel nominal de aislamiento | 12/42/75 kV |
| Frecuencia nominal | 50 Hz |
| Corriente secundaria nominal | 5 A o 1 A |
| Combinación de exactitud | 0.2S / 0.2S |
| Potencia nominal | 15/15 VA |
| Rango de corriente primaria | 800 A – 2500 A |
| Temperatura ambiente | -25°C a +55°C |
Designación del modelo
- L: Transformador de corriente
- J: Serie para aplicación de medición
- Z: Aislamiento por moldeo en resina epoxi
- N: Tipo interior / código de estructura para medición State Grid
- 2: Número de serie de diseño; variante de medición de mayor corriente en comparación con el LJZN1-10
- 10: Clase de tensión nominal del catálogo de 10 kV; apto para sistemas de 10 kV, 11 kV y 12 kV cuando se confirma la coordinación del aislamiento
Construcción
El LJZN2-10 presenta una construcción interior totalmente cerrada con aislamiento en resina epoxi moldeada. Este material ofrece excelente rigidez dieléctrica, estabilidad mecánica y resistencia a factores ambientales como humedad y polvo. El núcleo y los devanados están completamente encapsulados en resina epoxi sólida, asegurando fiabilidad a largo plazo y mantenimiento mínimo en celdas de media tensión y gabinetes de medición interiores. El diseño incluye terminales primarios robustos configurados para conexiones mediante barras colectoras, con variaciones en la disposición optimizadas para diferentes rangos de corriente (800 A–1200 A y 1200 A–2500 A) para facilitar su integración práctica en gabinetes.
Parámetros técnicos
Condiciones de servicio
- Ubicación de instalación: celda de media tensión interior o gabinete de medición
- Tensión del sistema: redes de clases 10 kV, 11 kV y 12 kV
- Frecuencia nominal: 50 Hz
- Temperatura ambiente: -25°C a +55°C
- Entorno de instalación: debe estar libre de vibraciones severas, polvo conductor, gases corrosivos, atmósferas explosivas, contaminación grave y condensación anormal.
- Consideraciones para medición de alta corriente: verifique la conexión de barra colectora, área de contacto de terminales, ventilación del gabinete y carga del cableado secundario.
Parámetros técnicos
El LJZN2-10 es un transformador de corriente con aislamiento en resina epoxi moldeada, diseñado para sistemas de clase 10 kV y conforme con la norma Q/GDW 11681-2017. Opera en un rango de temperatura ambiente de -25°C a +55°C y admite corrientes primarias de 800 A a 2500 A con doble clase de exactitud 0.2S. La unidad presenta un nivel nominal de aislamiento de 12/42/75 kV y es adecuada para aplicaciones de medición interior en celdas de media tensión.
| Corriente primaria nominal (A) |
Combinación de clases de exactitud |
Potencia nominal (VA) |
Corriente térmica de corta duración |
Corriente dinámica nominal (kA) |
|
|---|---|---|---|---|---|
| 0.2S | 0.2S | ||||
| 800 | 0.2S/0.2S | 15 | 15 | 31,5 kA/4 s | 80 |
| 1000 | 40 kA/4 s | 100 | |||
| 1250 | |||||
| 1500 | |||||
| 2000 | |||||
| 2500 | |||||
Instalación y cableado
Orientación de instalación

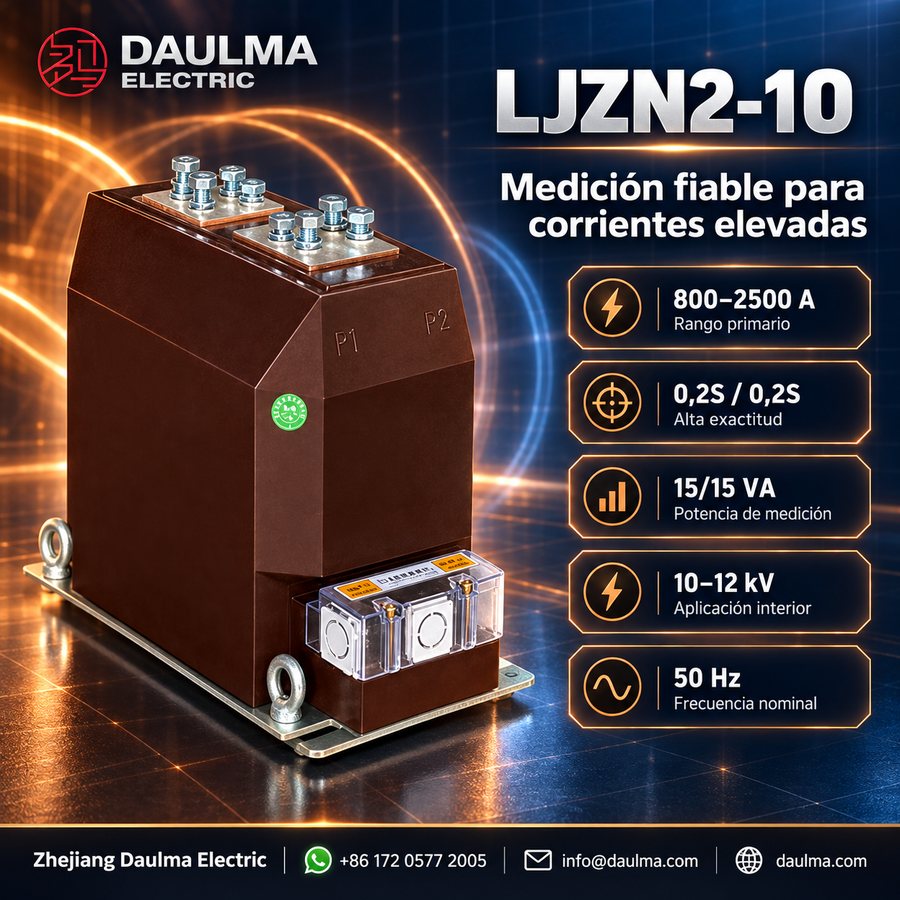

El transformador de corriente LJZN2-10 con aislamiento en resina epoxi moldeada presenta una estructura tipo soporte para interior, con terminales primarios (P1/P2) ubicados en la parte superior y terminales secundarios dispuestos en la sección inferior. Debido a su elevada corriente nominal (800 A a 2500 A), se debe prestar especial atención a la conexión de la barra colectora primaria durante la instalación.
Se utilizan dos disposiciones distintas de barra colectora según la corriente primaria nominal:
- Rango 800 A–1200 A
- Rango 1200 A–2500 A
La disposición correcta debe seleccionarse de acuerdo con la relación de corriente solicitada. La base de montaje incluye orificios fijos alineados con el plano de contorno, que deben confirmarse y aprobarse antes de la fabricación o modificación del gabinete de medición.
Asegúrese de que la regleta de bornes secundarios coincida con el diagrama de cableado proporcionado en la documentación aprobada. Todas las conexiones a tierra deben realizarse de forma segura conforme a las normas eléctricas locales.
Aviso de seguridad
- Confirme el modelo, relación de corriente, corriente secundaria nominal, potencia nominal y clase de exactitud antes de la instalación.
- Utilice la disposición correcta de barra colectora para el rango de corriente seleccionado.
- Verifique la orientación de los terminales primarios, marcado de los terminales secundarios y punto de puesta a tierra antes del cableado.
- Confirme la polaridad antes de conectar el medidor de energía.
- El circuito secundario de un transformador de corriente no debe quedar en circuito abierto cuando el circuito primario esté energizado.
- Antes de desconectar un medidor o instrumento, cortocircuite el circuito secundario mediante un dispositivo de cortocircuito adecuado.
- La instalación y el mantenimiento deben ser realizados por personal eléctrico calificado.
Selección y preguntas frecuentes
Guía de selección
- Confirme la especificación de medición del servicio público, el cumplimiento de la norma Q/GDW 11681-2017 cuando aplique, y la coordinación del aislamiento 12/42/75 kV.
- Seleccione entre 800 A, 1000 A, 1250 A, 1500 A, 2000 A o 2500 A según la corriente de operación y la exactitud requerida para facturación en el rango normal de carga.
- Elija corriente secundaria de 1 A o 5 A e indique el propósito, asignación de bornes y conexión a tierra en un solo punto para ambos núcleos 0.2S.
- Verifique que la carga fija de 15 VA por núcleo cubra la carga combinada del medidor, bloque de prueba y conductores sin exceder la potencia nominal.
- Apruebe la disposición correcta de barras colectoras (800–1000 A o 1250–2500 A), área de contacto, capacidad térmica/dinámica, ventilación, polaridad y plano de montaje.
Preguntas Frecuentes
Q1: ¿Es compatible este transformador de corriente de 10 kV con sistemas de 11 kV?
Sí, sujeto a confirmación del proyecto. Es aplicable en celdas de media tensión de 10 kV, 11 kV y 12 kV. Especifique la tensión del sistema para verificación en fábrica.
Q2: ¿Qué clase de exactitud se requiere para la facturación de energía?

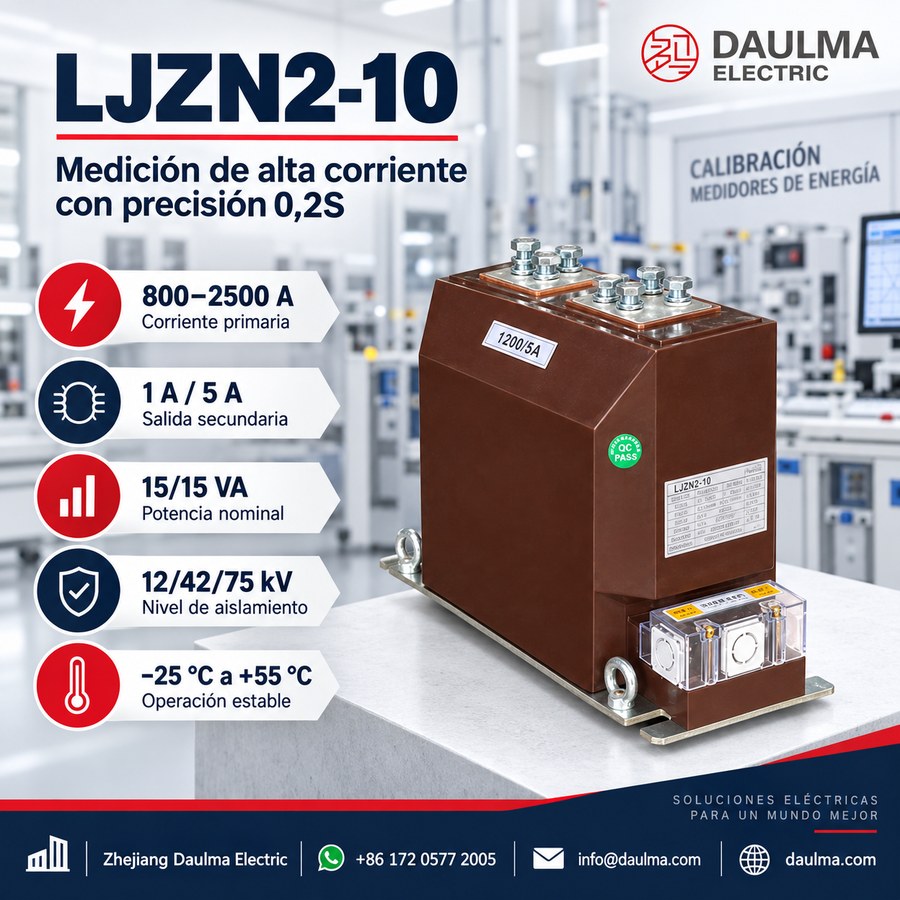

Seleccione la clase 0.2S para aplicaciones de medición y facturación. Garantiza alta precisión en un rango amplio de corriente primaria de 800 A a 2500 A. Contacte para solicitar el certificado de calibración.
Q3: ¿Cuáles son las condiciones ambientales para instalar este equipo en resina epoxi?
La instalación debe ser en interior, con temperaturas de -25°C a +55°C. El entorno debe estar libre de vibraciones severas, polvo conductor y gases corrosivos. Consulte el manual para requisitos de ventilación.
Q4: ¿Qué norma técnica rige la fabricación de este transformador de medición?
El equipo cumple con la norma Q/GDW 11681-2017. Presenta un nivel de aislamiento nominal de 12/42/75 kV para aplicaciones interiores. Solicite los informes de pruebas de tipo y rutina antes de la compra.
Q5: ¿Cómo se configura para mediciones de alta corriente en barras colectoras?
Requiere verificar el área de contacto de los terminales y la conexión de la barra colectora. Admite corrientes primarias desde 800 A hasta 2500 A. Confirme las especificaciones de carga secundaria con nuestro equipo técnico.
Q6: ¿Dónde se aplica este transformador de corriente con aislamiento en resina?
Está diseñado para medición interior en celdas de media tensión y gabinetes de medición. Su aislamiento en resina epoxi moldeada asegura durabilidad y estabilidad en redes de 50 Hz.
Q7: ¿Cuál es la capacidad de soportar corrientes de cortocircuito de este modelo?
El transformador incluye especificaciones de corriente térmica de corta duración y corriente dinámica. Los valores exactos dependen de la relación de transformación seleccionada. Solicite la ficha técnica completa para confirmar los parámetros térmicos.
