نظرة عامة

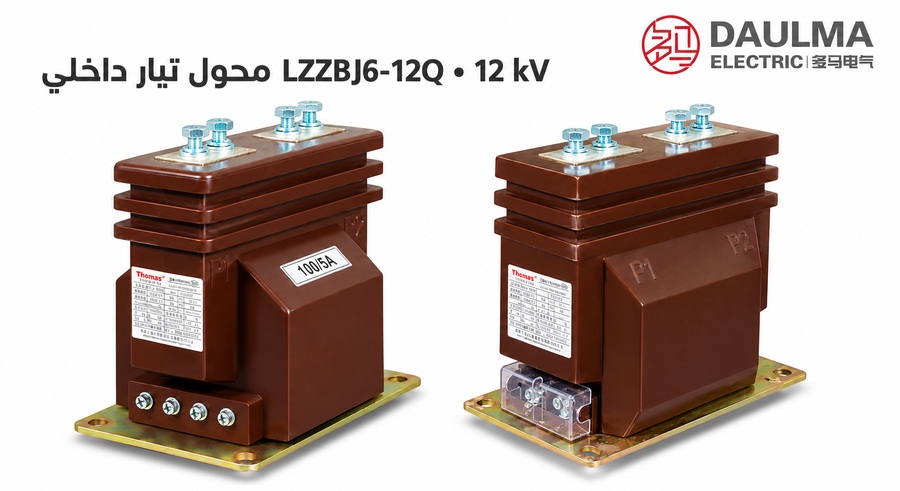

يُعد محول التيار LZZB(J)6-12Q / LZZJB6-12Q محولاً أحادي الطور داخلياً مصنوعاً من راتنج الإيبوكسي ومصنّفاً لأنظمة فئة الجهد 12 كيلوفولت. يتميز بهيكل عزل صلب من راتنج الإيبوكسي يوفر مقاومة عازلة عالية، ومتانة ميكانيكية، ومقاومة للرطوبة، مما يجعله مناسباً لبيئات المعدات الكهربائية الداخلية ذات الجهد المتوسط.
تم تصميم المحول لقياس التيار، وقياس الطاقة، والحماية بالمرحلات، ومراقبة الدوائر الفرعية، ويدعم خرجاً ثانوياً بتيار 5 أمبير أو 1 أمبير مع درجات دقة قياس 0.2 و0.2S و0.5 و0.5S، بالإضافة إلى درجات الحماية 5P10 و5P15 و10P10 و10P15. وهو مناسب للتثبيت في معدات التوزيع الداخلية بجهود 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت مع مراعاة التنسيق العازل المناسب.
ملخص المواصفات الرئيسية
| المعامل | القيمة المقنّنة |
|---|---|
| فئة الجهد | 12 كيلوفولت |
| مستوى العزل | 12/42/75 كيلوفولت |
| التردد المقنّن | 50 هرتز أو 60 هرتز |
| نطاق التيار الأولي | 20 أمبير – 1500 أمبير |
| التيار الثانوي | 5 أمبير أو 1 أمبير |
| دقة القياس | 0.2، 0.2S، 0.5، 0.5S |
| درجة الحماية | 5P10، 5P15، 10P10، 10P15 |
| التطبيق | معدات التوزيع الداخلية، لوحات القياس، خزائن الدوائر الفرعية |
ترميز الموديل
- L: محول تيار
- Z: عزل من راتنج الإيبوكسي / هيكل مصبوب بالإيبوكسي
- ZB / ZZB: سلسلة محولات التيار الداخلية المصنوعة من راتنج الإيبوكسي
- J: إشارة إلى متغير معزّز أو ذو هيكل معدّل، حسب الرسم الهندسي للمصنّع
- 6: رمز تسلسل التصميم
- 12Q: إشارة إلى هيكل داخلي مدمج أو معزّز لفئة جهد 12 كيلوفولت
البناء
يتميز المحول بهيكل داخلي مصنوع من راتنج الإيبوكسي مع أطراف أولية مدمجة، وكتلة أطراف ثانوية، وقاعدة مدمجة لتثبيته بشكل آمن داخل معدات التوزيع. يضمن الجسم الصلب من الراتنج أداءً عازلاً ممتازاً، واستقراراً ميكانيكياً، ومقاومة للعوامل البيئية مثل الرطوبة والغبار. وقد تم تحسين هذا التصميم للتثبيت الثابت في التطبيقات الداخلية ذات الجهد المتوسط حيث تكون قيود المساحة والأداء الكهربائي الموثوق أمراً بالغ الأهمية.
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: معدات التوزيع الداخلية ذات الجهد المتوسط
- الجهد المقنّن: أنظمة فئة 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت حسب تأكيد المشروع
- التردد المقنّن: 50 هرتز أو 60 هرتز
- درجة الحرارة المحيطة: من −5°م إلى +40°م كمرجع لسلسلة 12Q؛ ومن −5°م إلى +55°م للمتغيرات ذات الصلة من سلسلة 10X
- البيئة الداخلية: يجب أن تكون خالية من الغبار الموصل، والغازات المسببة للتآكل، والوسط المتفجر، والتكثف غير الطبيعي.
- الظروف البيئية الخاصة: بالنسبة للمشاريع ذات الرطوبة العالية أو القريبة من السواحل أو المرتفعات العالية أو التلوث الشديد، يجب التأكد من مسافة الزحف والتنسيق العازل قبل الطلب.
المعايير الفنية
محول التيار LZZBJ6-12Q / LZZJB6-12Q هو محول تيار داخلي مصنوع من راتنج الإيبوكسي مصمم لأنظمة فئة الجهد 12 كيلوفولت (مناسب لتطبيقات 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت)، مع نطاق درجة حرارة محيطة تشغيلي من −5°م إلى +40°م (أو حتى +55°م للمتغيرات ذات الصلة من سلسلة 10X). وهو متوافق مع المعيارين IEC 61869-2 وGB20840.2-2014، ويدعم تيارات أولية من 20 أمبير إلى 1500 أمبير حسب متغير الموديل.
| التيار الأولي المقنّن (A) |
مزيج درجات الدقة |
الخرج المقنّن (VA) |
التيار الحراري المقنّن قصيرة المدى (kA/1S) |
التيار الديناميكي المقنّن (kA) |
||
|---|---|---|---|---|---|---|
| 0.2 | 0.5 | 10P | ||||
| 5~200 | 0.2/0.2 0.2/0.5 0.2/10P 0.5/10P |
10 | 10 | 15 | 80 I1n | 200 I1n |
| 300 | 20 | 50 | ||||
| 400 | 28 | 70 | ||||
| 600 | 40 | 100 | ||||
| 800 | 50 | 125 | ||||
| 1000 | 64 | 160 | ||||
التركيب والتوصيلات

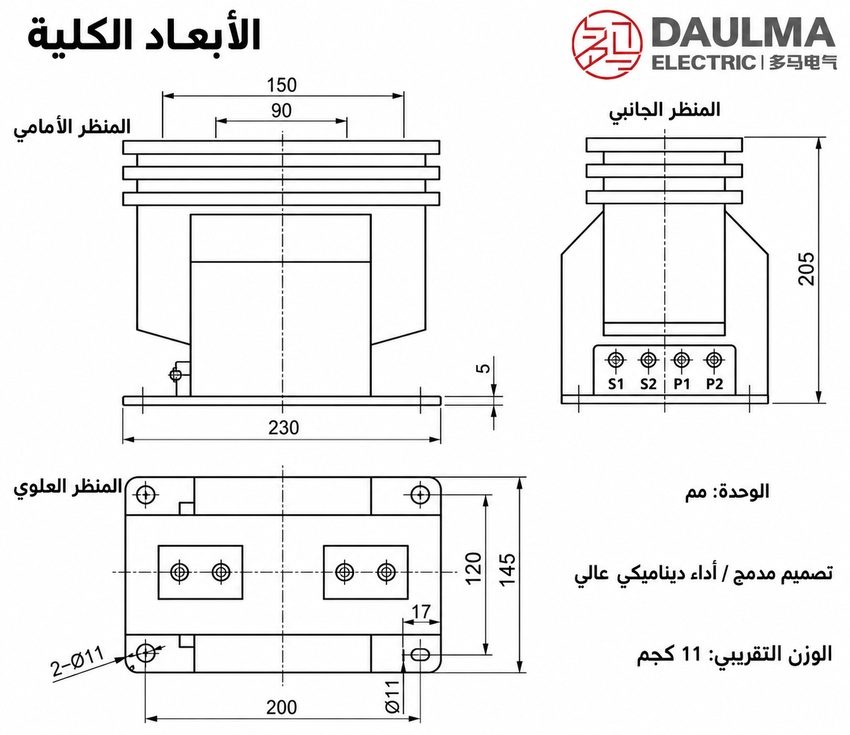

مخطط التركيب
تم تصميم محول التيار الداخلي المصنوع من راتنج الإيبوكسي هذا للتثبيت الآمن داخل خزائن معدات التوزيع. يجب أن يتبع التركيب الرسم الهيكلي المعتمد لضمان المحاذاة الصحيحة لثقوب التثبيت، ومسار العمود الأولي، واتجاه الأطراف الثانوية، والمسافة الكافية بين الطور والأرض، وإمكانية الوصول للأسلاك، والصيانة.
الاختيار والأسئلة الشائعة
دليل الاختيار
- حدد الترميز الدقيق—LZZB6-12Q أو LZZJB6-12Q أو الصيغة LZZBJ6 المذكورة في العنوان—من لوحة الاسم والرسم الهندسي للمصنع.
- اختر LZZB6 للمهام الموثقة من 20 أمبير إلى 300 أمبير، أو LZZJB6 لنطاق التيار الأوسع من 20 أمبير إلى 1500 أمبير وهيكله المعزّز.
- اختر تيار 1 أمبير أو 5 أمبير، واجمع بين دقة القياس 0.2/0.2S/0.5/0.5S مع درجة الحماية المطلوبة 5P10 أو 5P15 أو 10P10 أو 10P15.
- احسب الحمل لكل لُفّة ثانوية، وتحقق من خرج القدرة 10–20 فولت أمبير ومعامل التضخيم الخطي (ALF) للمتغير والنسبة المحددين.
- تأكد من تحمل العطل حسب النسبة، وعزل 12/42/75 كيلوفولت، والتثبيت، وأعمدة التيار الأولية، وإمكانية الوصول إلى الأطراف الثانوية، ودرجة حرارة التشغيل من −5°م إلى +40°م.
الأسئلة الشائعة
Q1: هل يمكن استخدام محول التيار 12 كيلوفولت في أنظمة 11 كيلوفولت؟
نعم، يخضع لتأكيد المشروع. ينطبق على أنظمة 10 و11 و12 كيلوفولت. يرجى تحديد جهد النظام عند الطلب.
Q2: ما هي متطلبات بيئة التركيب الداخلي لمحول التيار؟
يجب أن تكون البيئة خالية من الغبار الموصل والغازات المسببة للتآكل. بالنسبة للمناطق الرطبة، يجب التحقق من مسافة الزحف. تواصل معنا للتفاصيل.
Q3: أي المعايير تحدد قدرة تحمل تيار القصر؟
تعتمد على التيار الحراري والديناميكي المقنن. تتراوح التيارات الأولية من 20 إلى 1500 أمبير. راجع الجدول الفني للتأكد من القيم.
Q4: ما المعايير الدولية التي يتوافق معها محول تيار الإيبوكسي؟
يتوافق المحول مع المعيارين IEC 61869-2 وGB20840.2-2014. يضمن ذلك الأداء الآمن لأنظمة الجهد المتوسط. اطلب شهادات المطابقة عند التأكيد.
Q5: هل يمكن تخصيص فئة الدقة لأغراض القياس؟
نعم، يدعم المحول درجات دقة متعددة حسب متطلبات الخرج. حدد فئة الدقة المطلوبة للقياس. يخضع ذلك لتأكيد المصنع.
Q6: أين يتم تطبيق محول التيار LZZBJ6-12Q عادةً؟
يُستخدم في معدات التوزيع الداخلية ذات الجهد المتوسط. يناسب محطات التحويل الصناعية. تواصل معنا لمعرفة ملاءمته لتطبيقك.
Q7: كيف تؤثر درجة الحرارة المحيطة على تشغيل سلسلة 12Q؟
النطاق القياسي لسلسلة 12Q هو من −5°م إلى +40°م. متغيرات سلسلة 10X تدعم حتى +55°م. حدد ظروف الموقع للتأكيد.
