نظرة عامة
محولات التيار LZZBJ9-10 من الفئات A وB وC هي محولات داخلية مصنّفة لأنظمة الجهد المتوسط 10 كيلوفولت. وتتميز بنظام عزل مغلق بالكامل من الراتنج المصبوب (الإيبوكسي)، مما يضمن قوة عازلة عالية، ومقاومة للرطوبة، وموثوقية طويلة الأمد في البيئات الداخلية الخاضعة للرقابة.
تدعم هذه المحولات فئات دقة كل من القياس (مثل 0.2S، 0.5) والحماية (مثل 10P10)، مما يجعلها مناسبة لقياس الطاقة، وحماية المرحلات، والتكامل مع أنظمة SCADA في معدات التوزيع ذات الجهد 6–10 كيلوفولت. وهي متوافقة مع المعايير IEC 61869-1/2 وGB/T 20840.1/2، وتعمل عند تردد 50 هرتز (مع إمكانية توفير 60 هرتز عند الطلب).

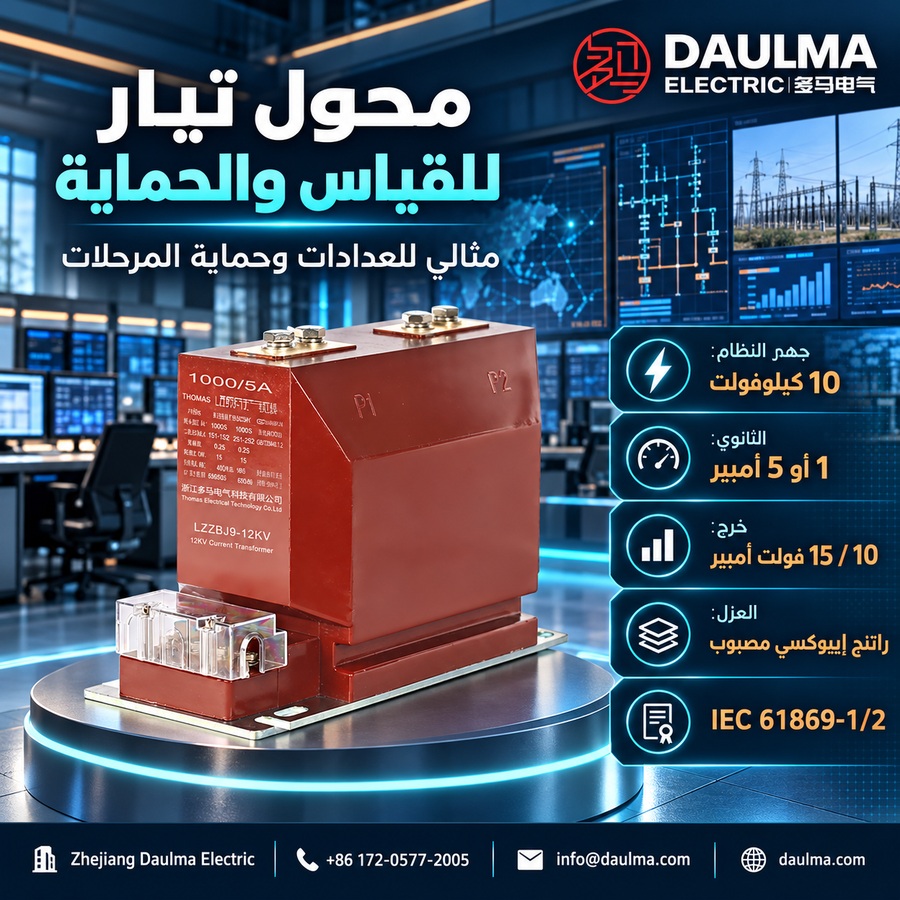

لمحة عن التصنيفات الرئيسية
| المعامل | التصنيف |
|---|---|
| فئة جهد النظام | 10 كيلوفولت |
| التردد المقنن | 50 هرتز (60 هرتز اختياري) |
| تيار الثانوي المقنن | 1 أمبير أو 5 أمبير |
| فئات الدقة | القياس: 0.2S، 0.5؛ الحماية: 10P10 (حسب التحديد) |
| الحمل المقنن | حسب مواصفات اللب (بالفولت أمبير) |
| معامل القدرة للحمل | cosφ = 0.8 (متأخر) |
| تحمل القصر | Ith (1 ثانية) وIdyn (الذروة) حسب الطلب |
| مستوى العزل | وفقًا لمعايير IEC/GB ومتطلبات المشروع |
| المعايير المطبقة | IEC 61869-1/2؛ GB/T 20840.1/2؛ GB 1208-1997 |

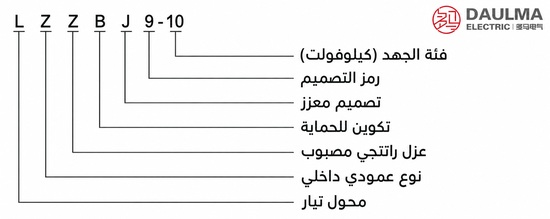

ترميز النموذج
- L: محول تيار (CT)
- Z: نوع داخلي مدعوم (عامودي)
- Z: معزول بالراتنج المصبوب (إيبوكسي)، هيكل مغلق بالكامل
- B: يتوفر تكوين للحماية (تطبيقات القياس/الحماية)
- J: تصميم معزز
- 9: رمز التصميم (المنصة/النسخة)
- 10: فئة الجهد (كيلوفولت)

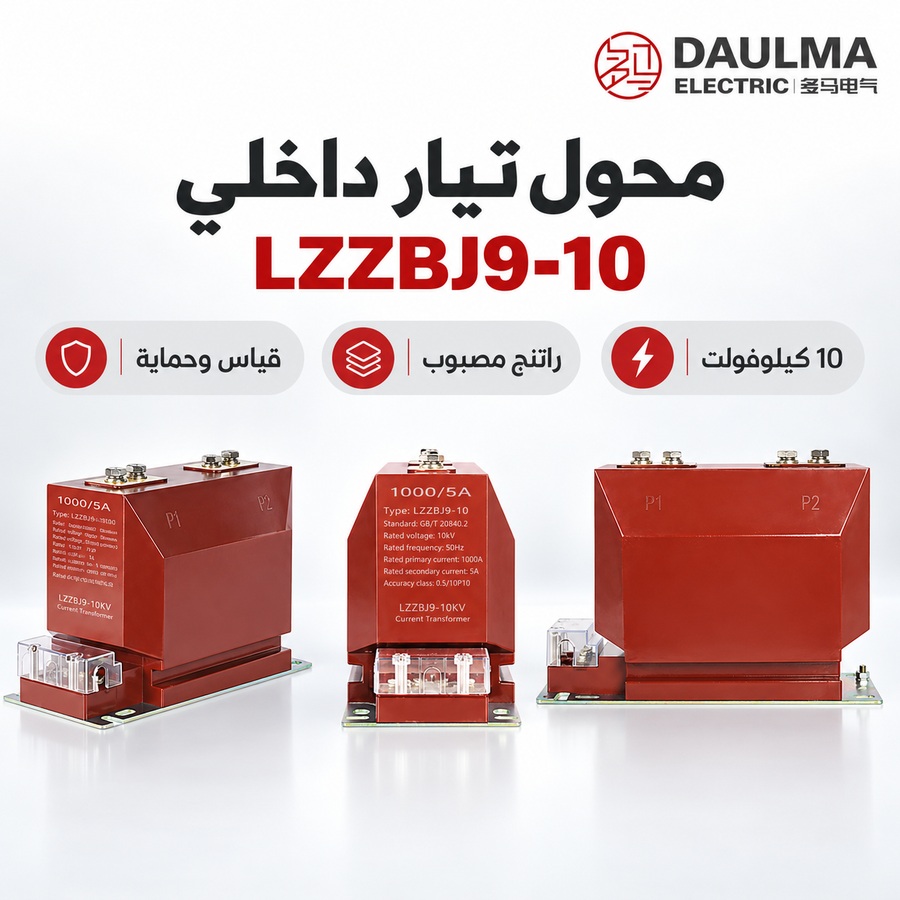

- A / B / C: رمز المتغير الميكانيكي (اختلافات التركيب/الهيكل)

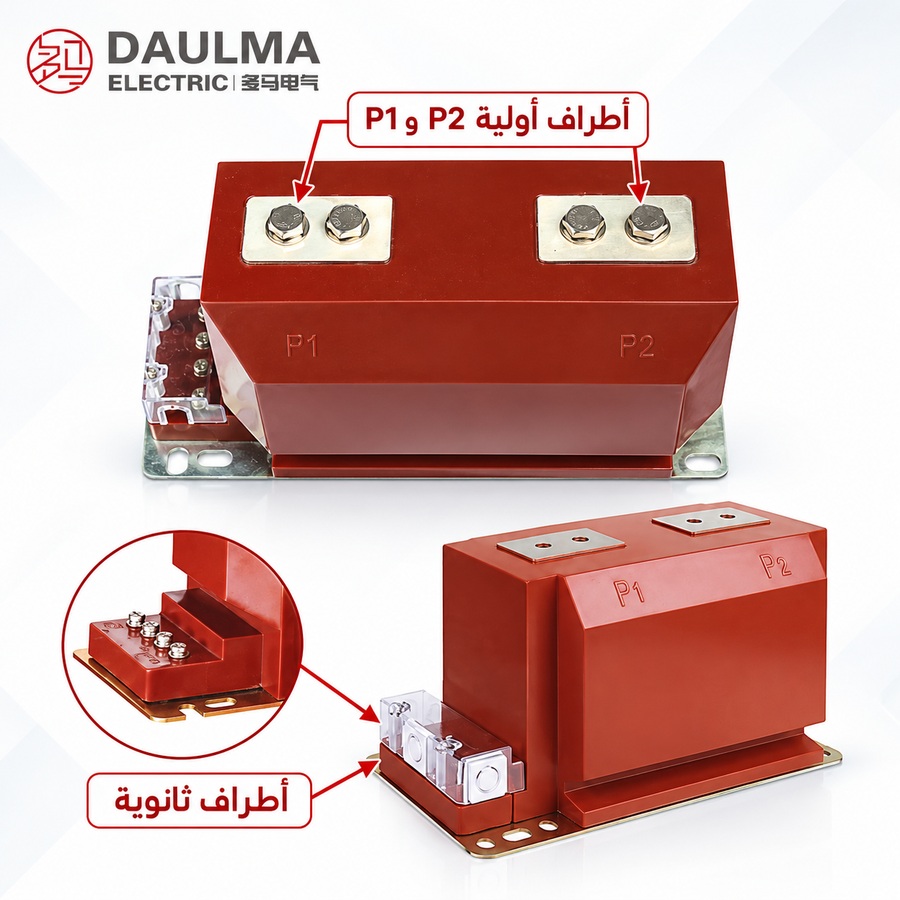

البناء
تتميز سلسلة LZZBJ9-10 بتصميم ميكانيكي من النوع العمودي (المدعوم) مُحسَّن للتركيب المدمج في معدات التوزيع الداخلية. يحتوي لبها على شكل حلقي، حيث يمر الموصل الأولي عبر الفتحة المركزية، وتُلف ملفات الثانوية بشكل منتظم حول اللب المغناطيسي. ويتم تغليف المجموعة بأكملها في هيكل واحد من الراتنج الإيبوكسي المصبوب، مما يوفر عزلًا كهربائيًا ممتازًا، وصلابة ميكانيكية، ومقاومة للعوامل البيئية مثل الرطوبة والتلوث. ويضمن هذا البناء المغلق بالكامل أداءً ثابتًا على المدى الطويل في ظروف التشغيل الداخلية القياسية.
المعطيات التقنية

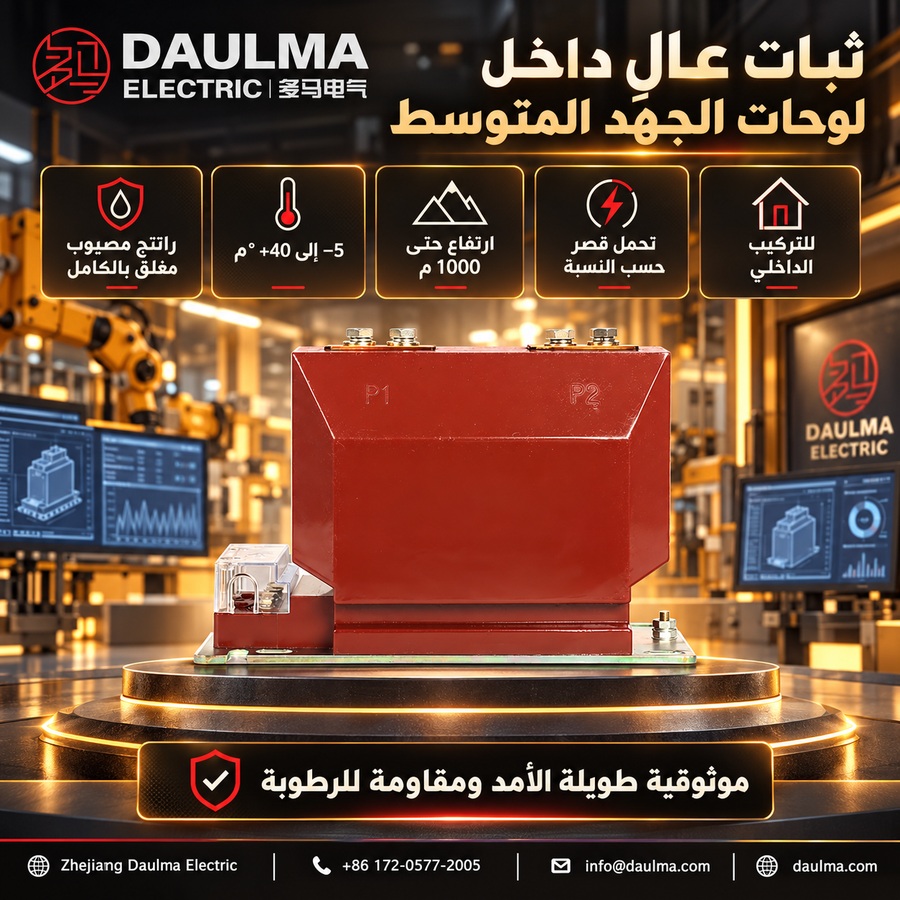

ظروف التشغيل
- بيئة التركيب: تركيب داخلي فقط
- الارتفاع: لا يتجاوز 1000 متر فوق مستوى سطح البحر (يجب تحديد الارتفاعات الأعلى لتأكيد هندسي)
- درجة حرارة المحيط: من −5 °م إلى +40 °م
- الرطوبة النسبية: متوسط يومي ≤ 95%، متوسط شهري ≤ 90% (بمرجع +20 °م)
- الظروف البيئية: خالية من الغازات أو الأبخرة المسببة للتآكل؛ خالية من الوسائط المتفجرة أو القابلة للاشتعال؛ بدون اهتزاز شديد أو صدمات ميكانيكية أو تصادمات

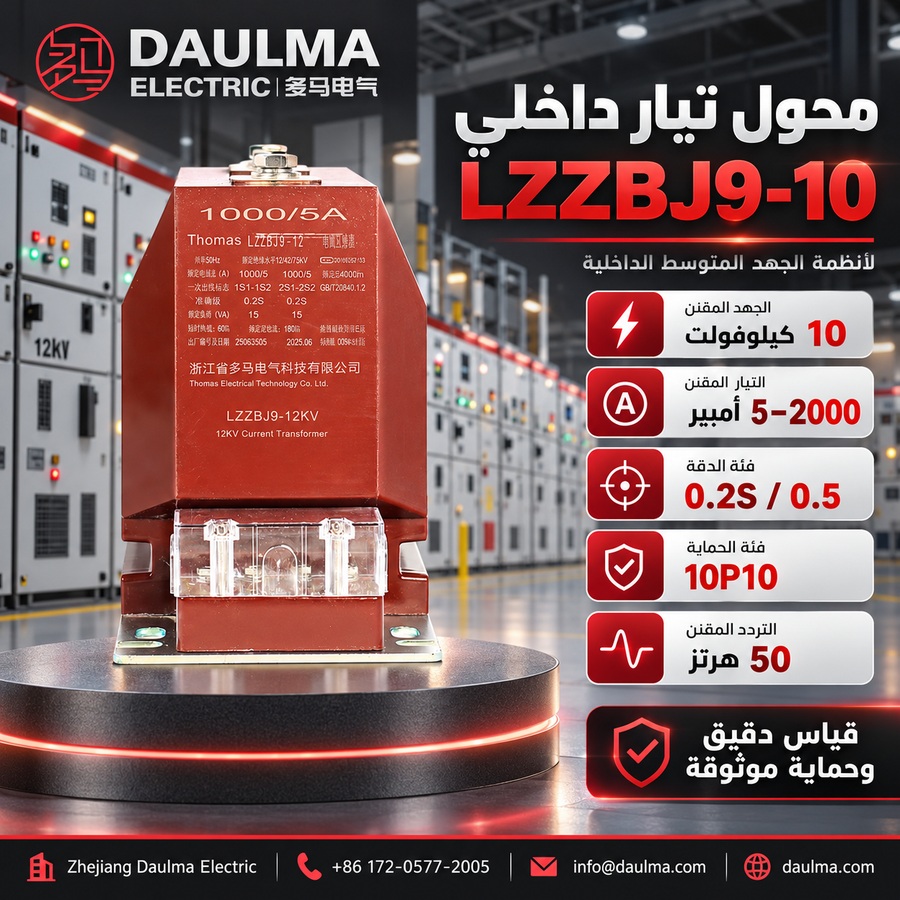

المعاملات الفنية
سلسلة LZZBJ9-10 A/B/C هي محولات تيار داخلية بجهد 10 كيلوفولت معزولة بالراتنج المصبوب، مصممة لأنظمة التيار المتردد بتردد 50 هرتز. وتتميز بمدى درجة حرارة تشغيل محيط من −5 °م إلى +40 °م، وملاءمتها للارتفاعات حتى 1000 متر، وامتثالها للمواصفات الفنية القياسية للدقة، الحمل، وقدرة تحمل القصر. وتمتد تصنيفات التيار الأولي من 5 أمبير إلى 2000 أمبير مع تركيبات متعددة لفئات الدقة لتطبيقات القياس والحماية.
بيانات محول التيار
| التيار الأولي المقنن (أمبير) |
فئة الدقة (الحماية/ القياس) |
الخرج المقنن (فولت أمبير) |
تيار الحرارة قصيرة المدة |
التيار الديناميكي |
|---|---|---|---|---|
| 5–100 | 0.2S / 10P10 | 10 / 15 | 150 × In | 375 × In |
| 150–200 | 0.2S / 0.5 / 10P10 | 10 / 15 / 15 | 21.5 كيلو أمبير | 54 كيلو أمبير |
| 300–400 | 0.5 / 10P10 | 10 / 15 | 31.5 كيلو أمبير | 80 كيلو أمبير |
| 500–600 | 0.2 / 10P10 | 10 / 15 | 45 كيلو أمبير | 112.5 كيلو أمبير |
| 800 | 0.2S / 10P10 0.2S / 0.5 / 10P10 0.5 / 10P10 0.2 / 10P10 |
10 / 15 10 / 10 / 15 10 / 15 10 / 15 |
63 كيلو أمبير | 130 كيلو أمبير |
| 1000 | 0.2S / 10P10 0.2S / 0.5 / 10P10 0.5 / 10P10 0.2 / 10P10 |
10 / 15 10 / 10 / 15 10 / 15 10 / 15 |
80 كيلو أمبير | 160 كيلو أمبير |
| 1200 | 0.2S / 10P10 0.2S / 0.5 / 10P10 0.5 / 10P10 0.2 / 10P10 |
10 / 15 10 / 10 / 15 10 / 15 10 / 15 |
80 كيلو أمبير | 160 كيلو أمبير |
| 1500 | 0.2S / 10P10 0.2S / 0.5 / 10P10 |
10 / 15 10 / 10 / 15 |
100 كيلو أمبير | 160 كيلو أمبير |
| 2000 | 0.5 / 10P10 0.2 / 10P10 |
10 / 15 10 / 15 |
100 كيلو أمبير | 160 كيلو أمبير |
التركيب والتوصيلات
مخطط التركيب

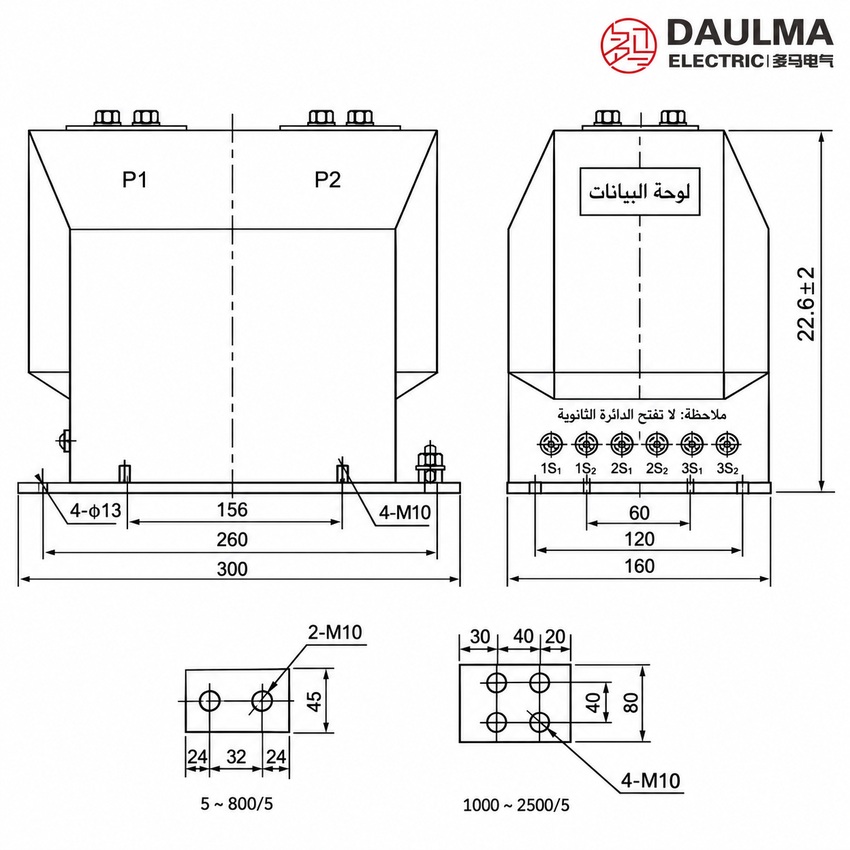

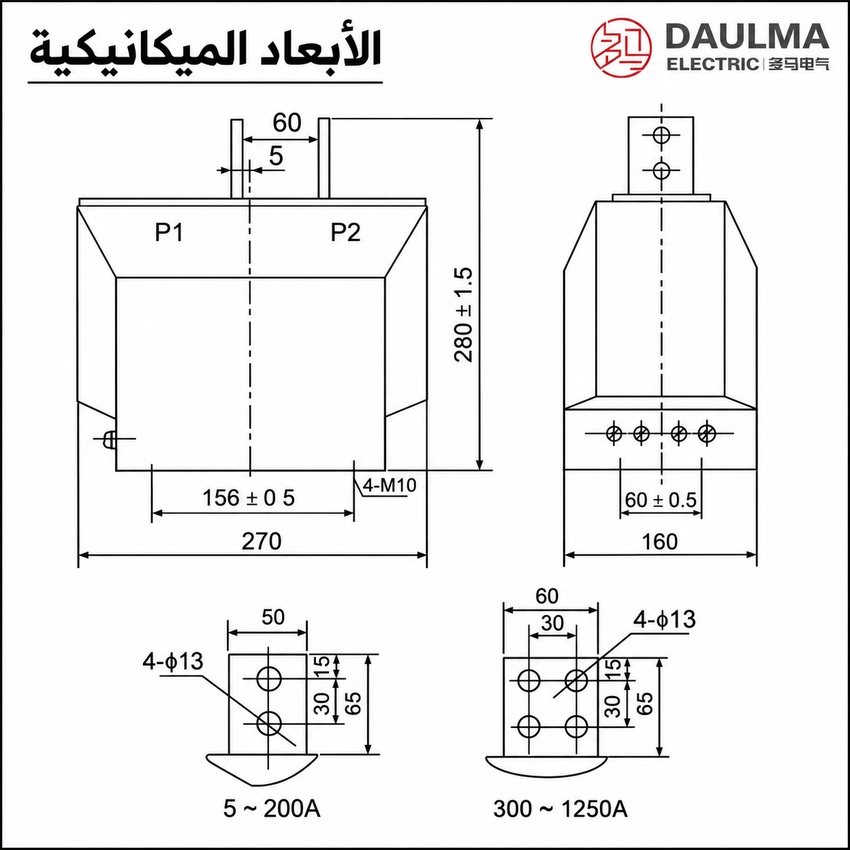

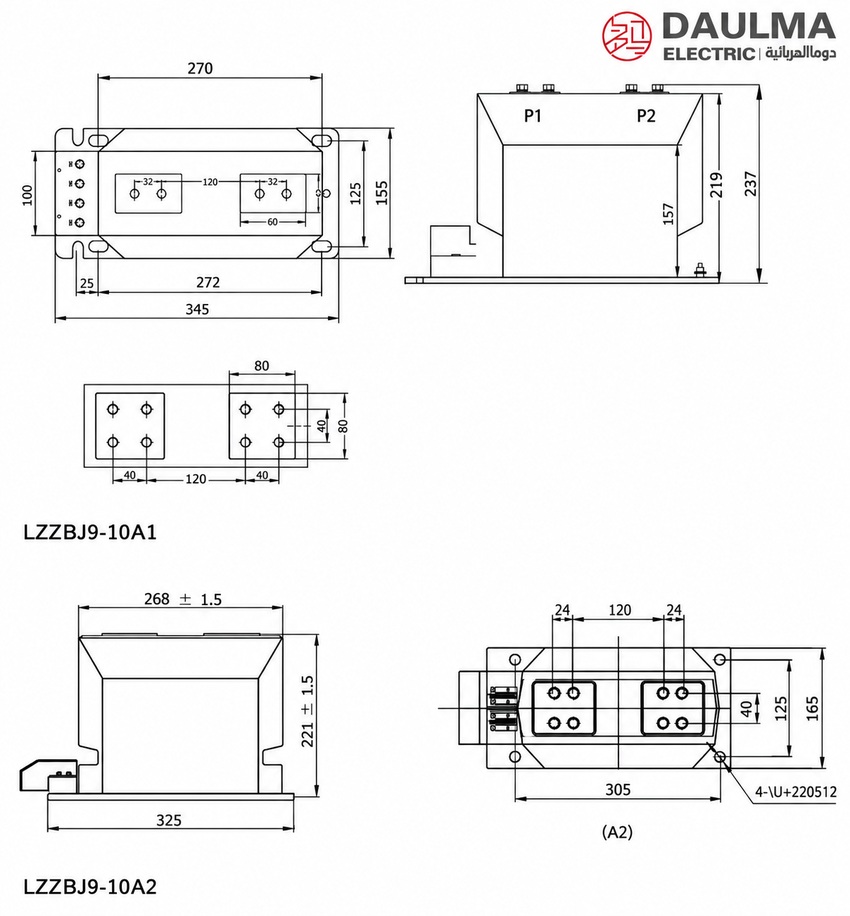

يتم تركيب محولات التيار LZZBJ9-10 A وB وC داخليًا باستخدام ثقوب التثبيت المتوفرة في القاعدة. يجب أن يضمن التركيب الثبات الميكانيكي والمحاذاة مع الموصلات الأولية. يتم التوصيل الأولي إما عبر أطراف مثبتة ببراغٍ أو مباشرةً بقضيب التوزيع، حسب المتغير المحدد. ويجب الحفاظ على تباعد كهربائي كافٍ حول الوحدة لسلامة العزل، وتبديد الحرارة، وسهولة الوصول الآمن للصيانة كما هو موضح في الرسومات البُعدية.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر A أو B أو C من الرسم الميكانيكي المعتمد. تشير هذه اللاحقات إلى اختلافات التركيب والهيكل، لذا قارن بين التوصيل الأولي، الفتحة، حجم الجسم، نمط التثبيت، واتجاه الأطراف.
- حدد نسبة التيار الأولي من 5A إلى 2000A. طابق الحمل المستمر ومدى القياس، ثم تحقق من تحمل الحرارة لمدة ثانية واحدة والتيار الديناميكي الذروي مقابل دراسة عطل النظام.
- عرّف واجب اللب الثنائي أو الثلاثي. تجمع التكوينات القياسية بين القياس وحماية 10P10؛ كما تتوفر إصدارات محددة من 150A–200A و800A–1500A بترتيب ثلاثي الألباب 0.2S/0.5/10P10.
- أكد تيار الثانوي (1A أو 5A) والحمل لكل لب. احسب الأجهزة المتصلة، مقاومة الكابلات، الأطراف، ومعدات الاختبار، وتأكد من بقاء كل لب ضمن تصنيفه 10VA أو 15VA.
- أكمل مواصفات العزل والبيئة. احصل على مستوى العزل الكامل، حد التفريغ الجزئي، المسافة الزاحفة، تصحيح الارتفاع، التردد، الأبعاد، ووثائق اختبار IEC 61869 الحالية.
الأسئلة الشائعة
س1: ما فئة الدقة المناسبة لعدادات الفوترة التجارية؟
فئة الدقة 0.2S هي الأنسب لتطبيقات الفوترة. تضمن دقة قياس عالية ضمن نطاق التيار المقنن. يرجى تحديد متطلبات الحمل عند الطلب.
س2: هل يمكن تركيب محولات التيار هذه في الهواء الطلق؟
لا، هذه المحولات مصممة للتركيب الداخلي فقط. يجب أن تكون بيئة التركيب خالية من الغازات المسببة للتآكل والاهتزازات الشديدة.
س3: كيف يتم تحديد قدرة تحمل تيار القصر للمحول؟
تعتمد القدرة على التيار الأولي المقنن، حيث تتراوح بين 150 و21.5 كيلو أمبير للتيار الحراري. راجع الجدول الفني أو تواصل معنا لتأكيد المواصفات.
س4: ما هي نطاقات التيار الأولي المتاحة للتخصيص؟
تتراوح تصنيفات التيار الأولي من 5 أمبير إلى 2000 أمبير. يمكن توفير تركيبات متعددة لفئات الدقة حسب الحاجة. يرجى إرسال المواصفات الدقيقة للمصنع.
س5: هل تتوفر شهادات اختبار المصنع قبل الشحن؟
تتوفر اختبارات المصنع القياسية لضمان الامتثال للمواصفات الفنية. يرجى تأكيد متطلبات الشهادات والتقارير المحددة مع فريق المبيعات قبل الشحن.
س6: ما هي التطبيقات الرئيسية لمحول التيار LZZBJ9-10؟
يُستخدم هذا المحول الداخلي المعزول بالراتنج في أنظمة التيار المتردد بتردد 50 هرتز وجهد 10 كيلوفولت. يناسب تطبيقات القياس والحماية. تواصل معنا لتحديد المواصفات.
س7: هل يعمل المحول بكفاءة في المرتفعات التي تتجاوز 1000 متر؟
التصميم القياسي يناسب ارتفاعات تصل إلى 1000 متر فوق مستوى سطح البحر. بالنسبة للمرتفعات الأعلى، يلزم تأكيد هندسي خاص من المصنع.
