نظرة عامة
يُعد محول التيار LZZBJ9-10(225b) محولاً داخليًا من نوع راتنج الإيبوكسي المصبوب، ومغلقًا بالكامل من النوع الداعم، ومصممًا لأنظمة توزيع الطاقة الكهربائية التيار المتردد متوسطة الجهد بجهد 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت. ويستخدم عزلًا جافًا من راتنج الإيبوكسي لتوفير قوة عازلة موثوقة، ومتانة ميكانيكية، ومقاومة للظروف البيئية الداخلية مثل الرطوبة والتلوث.
يدعم هذا المحول عالي التيار تيارات أولية مصنّفة تتراوح بين 3000 أمبير و5000 أمبير، ويُنتج خرجًا ثانويًا قياسيًا لقياس دقيق، وقياس الطاقة، ومراقبة الدوائر الفرعية، والحماية بواسطة المرحلات. وتشمل تركيبات الدقة النموذجية 0.2S/5P و0.2/5P و0.5/5P، مما يفي بالمتطلبات القياسية لكلٍ من تطبيقات القياس والحماية في لوحات المفاتيح الرئيسية والدوائر الفرعية عالية التيار.
لمحة سريعة عن التصنيفات الرئيسية
| المعامل | التصنيف |
|---|---|
| فئة الجهد | 10kV / 11kV / 12kV |
| مستوى العزل المصنّف | 12/42/75kV |
| التردد المصنّف | 50Hz |
| التيار الأولي المصنّف | 3000A – 5000A |
| التيار الثانوي المصنّف | 5A (قياسي) |
| القدرة الخارجة المصنّفة | 30VA |
| تيار التحمل الحراري القصير | 63kA (1s) |
| التيار الديناميكي | 160kA |
| فئات الدقة | 0.2S، 0.2، 0.5 (لأغراض القياس)؛ 5P (للحماية) |
| نوع العزل | راتنج إيبوكسي مصبوب |
| نوع التركيب | داخلي، مثبت على دعامة |
| التطبيق | الدخول الرئيسي، الدوائر الفرعية عالية التيار، مراقبة قضبان التوزيع |

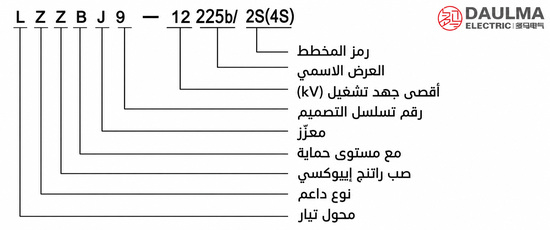

ترميز الموديل
- L: محول تيار
- Z: نوع داخلي / هيكل داعم
- Z: عزل بصب راتنج الإيبوكسي
- B: يتوفر مستوى حماية
- J: تصميم معزّز
- 9: رقم التسلسل التصميمي
- 10: فئة جهد الكتالوج 10 كيلوفولت (ينطبق على أنظمة 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت مع تنسيق عزل مناسب)
- 225b: رمز أبعاد الهيكل عالي التيار ذو العرض الكبير

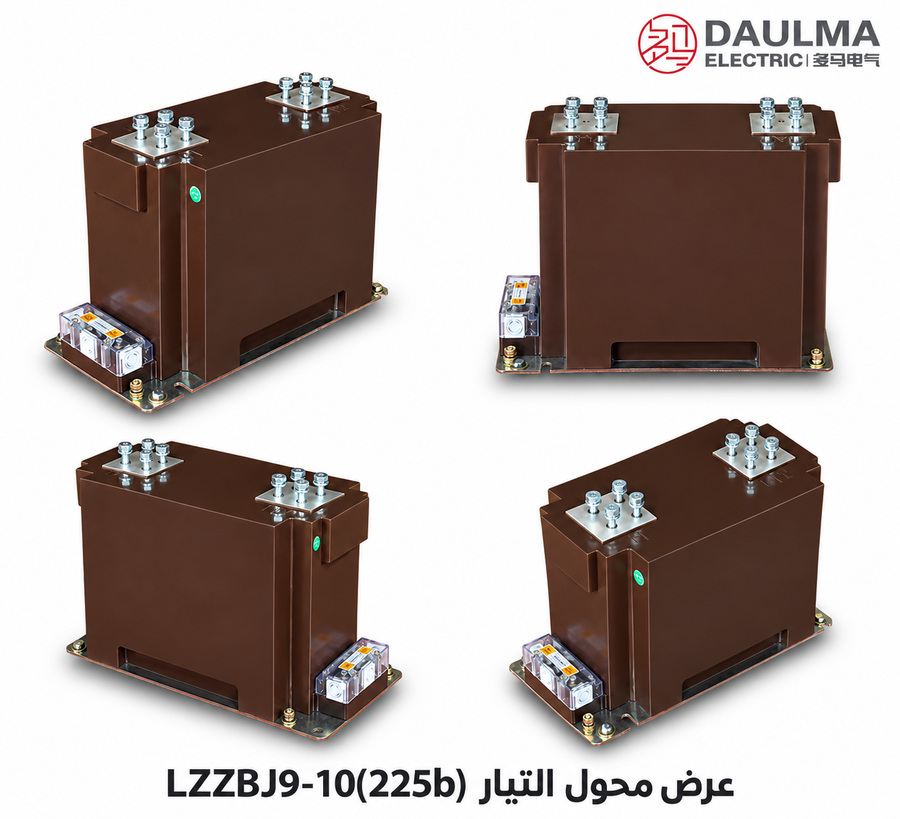

البناء
يتميز محول التيار LZZBJ9-10(225b) بهيكل موحد من راتنج الإيبوكسي المصبوب يغلف تمامًا القلب المغناطيسي الحلقي، والموصل الأولي، واللفات الثانوية. ويستغني هذا البناء الجاف عن الحاجة إلى عزل بالزيت أو الغاز، ويوفر عزلًا كهربائيًا ممتازًا، واستقرارًا ميكانيكيًا، ومقاومة للتتبع تحت ظروف داخلية ملوثة أو رطبة. ويسمح عرض الهيكل 225b بتوفير أطراف أولية أكبر وواجهات محسّنة لقضبان التوزيع المطلوبة في التطبيقات عالية التيار. وجميع الأجزاء الحية مدمجة داخل مصفوفة الراتنج، مما يضمن سطوحًا آمنة للمس وموثوقية تشغيلية طويلة الأمد في بيئات لوحات المفاتيح متوسطة الجهد.
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: لوحات مفاتيح متوسطة الجهد داخلية
- جهد النظام: شبكات من فئة 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت
- التردد المصنّف: 50 هرتز
- درجة الحرارة المحيطة: من -5°م إلى +40°م
- بيئة التركيب: يجب أن تكون بيئة التركيب خالية من الاهتزاز الشديد، والغبار الموصل، والغازات المسببة للتآكل، والوسط المتفجر، والتلوث الشديد، والتكثف غير الطبيعي.
- اعتبارات التيار العالي: بالنسبة للتطبيقات عالية التيار، يجب مراجعة ارتفاع درجة الحرارة، وتوصيل قضبان التوزيع، وظروف التهوية بالتزامن مع تصميم لوحة المفاتيح.
- البيئات الخاصة: بالنسبة للارتفاعات العالية أو المناطق الساحلية أو البيئات التشغيلية الخاصة، يجب تأكيد تنسيق العزل والمسافة الزاحفة قبل الطلب.
المعايير الفنية
يُعد محول التيار LZZBJ9-10(225b) محولاً داخليًا عالي الجهد من راتنج الإيبوكسي المصبوب، مصممًا لأنظمة من فئة 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت. ويتميز بمدى تيار أولي مصنّف من 3000 إلى 5000 أمبير، وعزل من راتنج الإيبوكسي، وامتثال للمعايير GB 20840.2-2014 وIEC 61869-2:2012.
| التيار الأولي المصنّف (A) |
تركيبة فئات الدقة |
القدرة الخارجة المصنّفة (VA) |
تيار التحمل الحراري القصير (kA/1s) |
التيار الديناميكي المصنّف (kA) |
|---|---|---|---|---|
| 3000~5000 | 0.2S/5P10/5P20 0.2/5P10/5P20 0.5/5P10/5P20 0.5/5P20/5P20 0.2/0.5/5P10/5P20 0.2/0.5/5P20/5P20 0.5/5P20/5P20/5P20 |
30 | 63 | 160 |
التركيب والتوصيلات
التركيب
يتميز محول التيار الداخلي عالي الجهد من راتنج الإيبوكسي المصبوب LZZBJ9-110(225b) بهيكل داعم كبير مصمم للتطبيقات عالية التيار. ويجب تنسيق عملية التركيب بدقة مع تخطيط قضبان التوزيع في لوحة المفاتيح لضمان الملاءمة الميكانيكية والأداء الكهربائي المناسب.
يتم توفير تخطيطات مختلفة للأطراف الأولية لثلاثة نطاقات تيارية: 5 أمبير–1200 أمبير، و1200 أمبير–3000 أمبير، و4000 أمبير–5000 أمبير. وبالنسبة لهذا الموديل عالي التيار، فإن تخطيط نطاق 4000–5000 أمبير أمر بالغ الأهمية ويجب التحقق منه مقابل تصميم قضبان التوزيع الفعلي قبل البدء في تصنيع قضبان النحاس أو تجميع لوحة المفاتيح.
يجب أن تتماشى ثقوب التثبيت بدقة مع هيكل لوحة المفاتيح وفقًا للرسم العام المعتمد. ويتطلب الهيكل العريض الكبير مساحة كافية داخل الخزانة ودعماً هيكليًا مناسباً لتحمل الوزن التقريبي البالغ 69 كغ أثناء التركيب والتشغيل.
يجب تحديد جميع الأطراف الثانوية بوضوح ومطابقتها لوظائفها المخصصة (القياس، الحماية، إلخ) قبل توصيل أي أجهزة قياس. وتأكد من تركيب كتل القصر وأنها تعمل بشكل صحيح قبل أي نشاط صيانة يتضمن فصل الدائرة الثانوية.
الاختيار والأسئلة الشائعة
دليل الاختيار
- تأكد من أن التطبيق يتطلب تيارًا أوليًا بين 3000 أمبير و5000 أمبير في الدخول الرئيسي أو رابط القضبان أو الدائرة الفرعية، وتحقق من ارتفاع درجة الحرارة الناتج عن التيار المستمر ضمن تصميم لوحة المفاتيح الكاملة.
- اختر نسبة التيار الأولي بدقة، واعتمد مساحة التلامس الخاصة بالأطراف عالية التيار من طراز 225b، وعرض قضيب التوزيع، وتباعد البراغي، والدعم الكهروديناميكي.
- حدّد كل لف ثانوي بشكل منفصل كلف قياس من فئة 0.2S/0.2/0.5 أو لف حماية من فئة 5P10/5P20 للحماية الرئيسية والاحتياطية، بما في ذلك تعيين الأطراف.
- تحقق مما إذا كانت القدرة الخارجة المرجعية 30 فولت أمبير تنطبق على كل لف على حدة، ثم احسب الحمل الناتج عن الأجهزة والأسلاك، وتأكد من معامل الأمان (FS) ومعامل التضخيم المحدود (ALF) في ورقة بيانات المصنع.
- تحقق من قدرة التحمل 63 كيلو أمبير/ثانية و160 كيلو أمبير، وعزل 12/42/75 كيلوفولت، والوزن المرجعي 69 كغ، وتهوية الخزانة، والمسافات الآمنة، وطريقة الرفع.
الأسئلة الشائعة
Q1: هل يمكن استخدام محول التيار هذا في شبكات 11 كيلوفولت؟
نعم، يخضع لتأكيد المشروع. يُطبق في لوحات مفاتيح داخلية بجهد 10 أو 11 أو 12 كيلوفولت. حدد جهد النظام للتأكيد من المصنع.
Q2: أي فئة دقة مناسبة لعدادات الفوترة التجارية؟
اختر فئة 0.2S لتطبيقات الفوترة. تضمن دقة ±0.2% ضمن نطاق التيار المصنّف وفقاً لمعيار IEC 61869-2. يتطلب المعايرة الدقيقة في المصنع.
Q3: ما هي شروط البيئة المحيطة لتركيب هذا المحول؟
يجب أن يكون التركيب داخلياً وخالياً من الغبار الموصل والغازات المسببة للتآكل. درجة الحرارة المحيطة المسموحة تتراوح بين -5 و+40 درجة مئوية. راجع كتيب التركيب للتفاصيل.
Q4: كيف يتم التعامل مع التطبيقات ذات التيار العالي جداً؟
يتم ذلك عبر مراجعة ارتفاع الحرارة والتهوية للتيارات من 3000 إلى 5000 أمبير. تأكد من توافق توصيل قضبان التوزيع مع تصميم اللوحة قبل التركيب.
Q5: ما هي المعايير الدولية التي يمتثل لها هذا المحول؟
يمتثل المحول لمعيارين أساسيين هما GB 20840.2-2014 و IEC 61869-2:2012. يرجى التواصل مع المصنع للحصول على شهادات المطابقة الخاصة بمشروعك.
Q6: هل يمكن تخصيص المحول للمناطق الساحلية أو المرتفعات؟
نعم، يتطلب ذلك تأكيداً مسبقاً. يجب مراجعة تنسيق العزل والمسافة الزاحفة المناسبة للبيئات الخاصة قبل إصدار أمر الشراء. تواصل معنا للتفاصيل.
Q7: ما هي فئة الجهد لمحول التيار LZZBJ9-10؟
يُصنف هذا المحول من فئة الجهد المتوسط (10-12 كيلوفولت). يُستخدم كمحول تيار داخلي من راتنج الإيبوكسي في محطات التوزيع الصناعية. تواصل معنا لاختيار الطراز المناسب.
