Descripción general
El LZZBJ9-10(225b) es un transformador de corriente interior tipo soporte, totalmente encapsulado y moldeado en resina epoxi, diseñado para sistemas de distribución de energía de corriente alterna de media tensión de clase 10kV, 11kV y 12kV. Utiliza aislamiento seco de resina epoxi para proporcionar una resistencia dieléctrica fiable, robustez mecánica y resistencia a las condiciones ambientales interiores, como humedad y contaminación.
Este TC de alta corriente admite corrientes primarias nominales de 3000A a 5000A y entrega una salida secundaria estandarizada para medición precisa, facturación energética, monitoreo de alimentadores y protección mediante relés. Las combinaciones típicas de exactitud incluyen 0,2S/5P, 0,2/5P y 0,5/5P, cumpliendo con los requisitos estándar tanto para aplicaciones de medición como de protección en celdas de entrada principal y alimentadores de alta corriente.

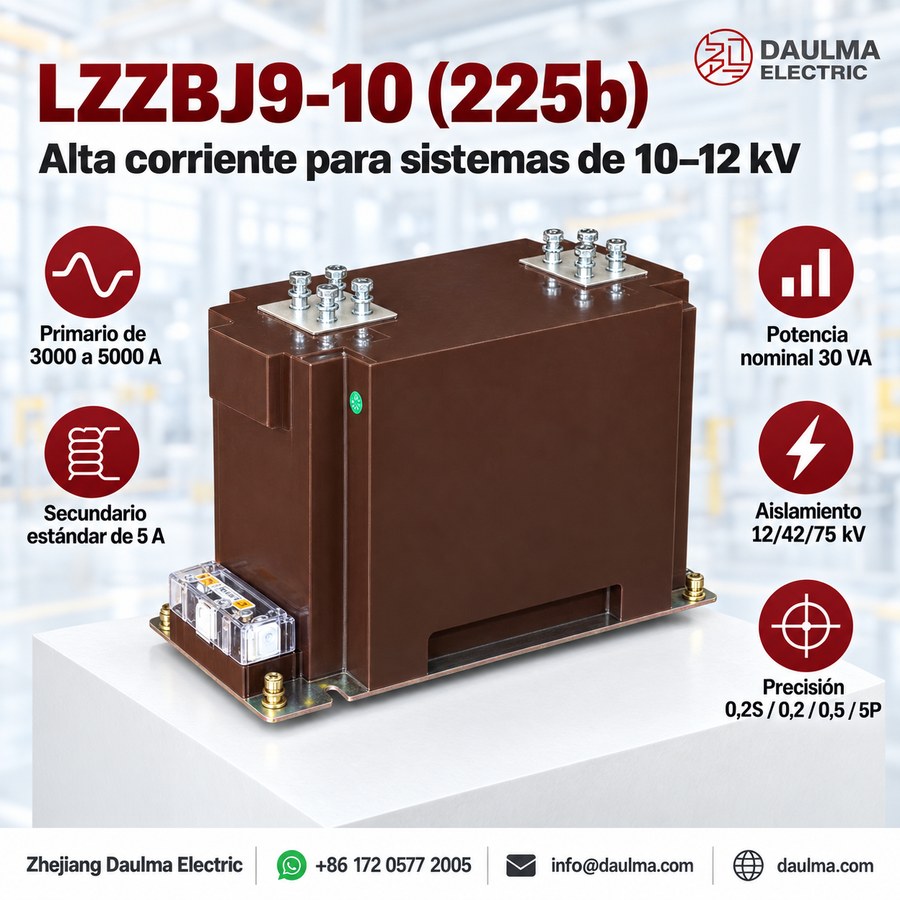

Resumen de características nominales
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | 10kV / 11kV / 12kV |
| Nivel nominal de aislamiento | 12/42/75kV |
| Frecuencia nominal | 50Hz |
| Corriente primaria nominal | 3000A – 5000A |
| Corriente secundaria nominal | 5A (estándar) |
| Potencia nominal | 30VA |

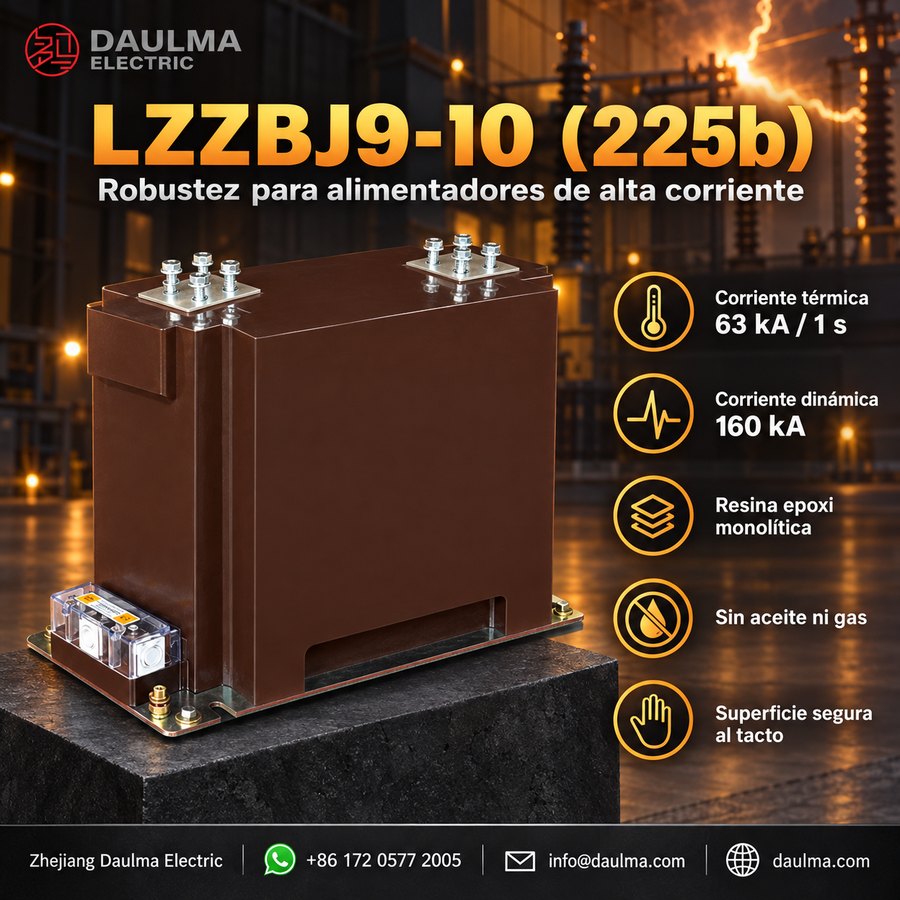

| Corriente térmica de corta duración | 63kA (1s) |
| Corriente dinámica | 160kA |
| Clases de exactitud | 0,2S, 0,2, 0,5 (medición); 5P (protección) |
| Tipo de aislamiento | Resina epoxi moldeada |
| Tipo de instalación | Interior, montaje en soporte |

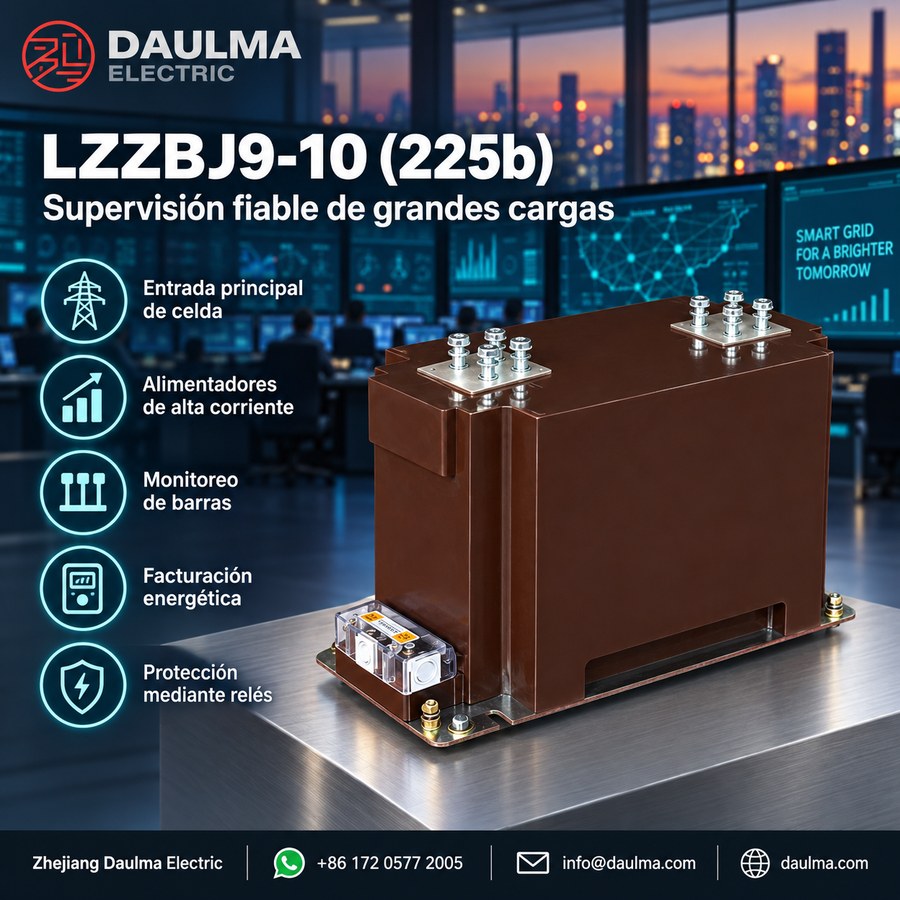

| Aplicación | Entrada principal, alimentadores de alta corriente, monitoreo de barras colectoras |
Designación del modelo
- L: Transformador de corriente
- Z: Tipo interior / estructura de soporte
- Z: Aislamiento por moldeo en resina epoxi
- B: Nivel de protección disponible
- J: Diseño reforzado
- 9: Número de serie del diseño
- 10: Clase de tensión nominal de catálogo de 10kV (aplicable a sistemas de 10kV, 11kV y 12kV con coordinación adecuada del aislamiento)
- 225b: Código dimensional de estructura de gran ancho para alta corriente
Construcción

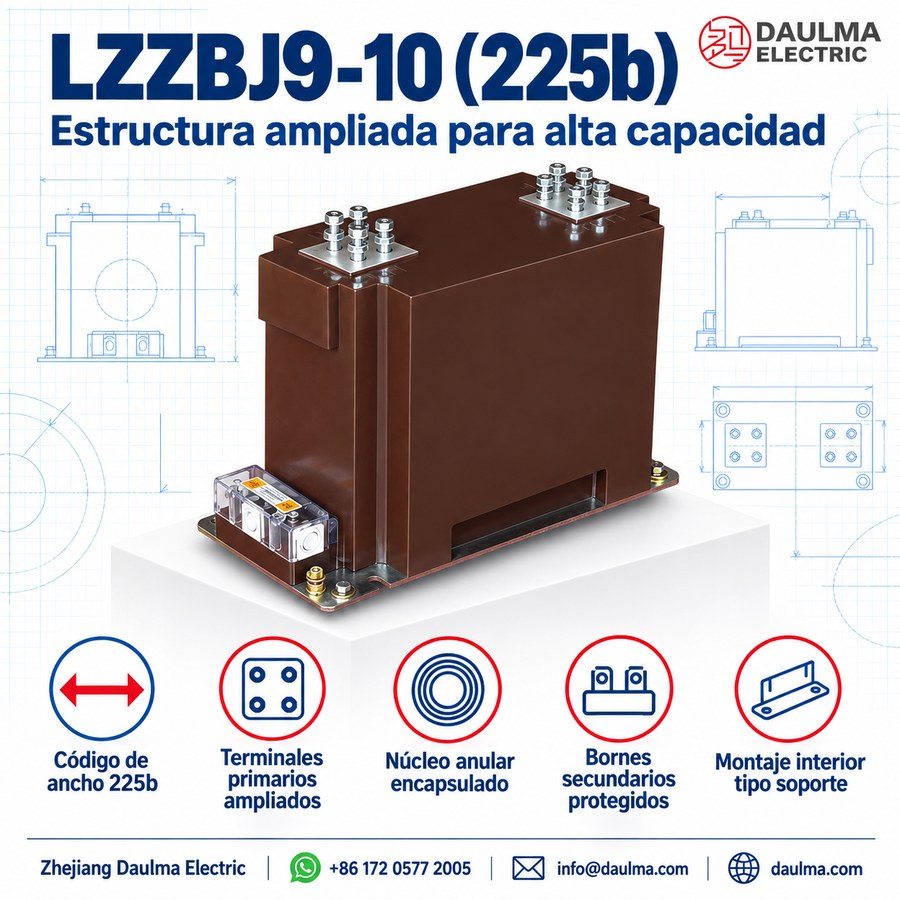

El LZZBJ9-10(225b) presenta un cuerpo monolítico moldeado en resina epoxi que encapsula completamente el núcleo magnético anular, el conductor primario y los devanados secundarios. Esta construcción seca elimina la necesidad de aislamiento con aceite o gas, y proporciona una excelente aislación eléctrica, estabilidad mecánica y resistencia al flameo en ambientes interiores con contaminación o humedad. El ancho del cuerpo 225b permite alojar terminales primarios más grandes e interfaces mejoradas para barras colectoras, necesarias en aplicaciones de alta corriente. Todas las partes activas están embebidas en la matriz de resina, garantizando superficies seguras al tacto y fiabilidad operativa a largo plazo en entornos de celdas de media tensión.
Parámetros técnicos
Condiciones de servicio
- Ubicación de instalación: celdas de media tensión interiores
- Tensión del sistema: redes de clase 10kV, 11kV y 12kV
- Frecuencia nominal: 50Hz
- Temperatura ambiente: -5°C a +40°C
- Ambiente de instalación: El ambiente de instalación debe estar libre de vibraciones severas, polvo conductor, gases corrosivos, atmósferas explosivas, contaminación grave y condensación anormal.
- Consideraciones de alta corriente: Para aplicaciones de alta corriente, el incremento de temperatura, la conexión de barras colectoras y las condiciones de ventilación deben revisarse conjuntamente con el diseño de la celda.
- Ambientes especiales: Para instalaciones en alta montaña, zonas costeras u otros ambientes especiales, la coordinación del aislamiento y la distancia de fuga deben confirmarse antes de realizar el pedido.
Parámetros técnicos
El LZZBJ9-10(225b) es un transformador de corriente de alta tensión interior moldeado en resina epoxi, diseñado para sistemas de clase 10kV, 11kV y 12kV. Cuenta con un rango de corriente primaria nominal de 3000–5000A, aislamiento de resina epoxi y cumple con las normas GB 20840.2-2014 e IEC 61869-2:2012.
| Corriente primaria nominal (A) |
Combinación de clases de exactitud |
Potencia nominal (VA) |
Corriente térmica de corta duración (kA/1s) |
Corriente dinámica nominal (kA) |
|---|---|---|---|---|
| 3000~5000 | 0,2S/5P10/5P20 0,2/5P10/5P20 0,5/5P10/5P20 0,5/5P20/5P20 0,2/0,5/5P10/5P20 0,2/0,5/5P20/5P20 0,5/5P20/5P20/5P20 |
30 | 63 | 160 |
Instalación y cableado
Instalación
El transformador de corriente de alta tensión interior LZZBJ9-110(225b) moldeado en resina epoxi presenta un cuerpo tipo soporte de gran tamaño diseñado para aplicaciones de alta corriente. La instalación debe coordinarse estrechamente con la disposición de las barras colectoras de la celda para garantizar un ajuste mecánico adecuado y un rendimiento eléctrico óptimo.
Se proporcionan diferentes disposiciones de terminales primarios para tres rangos de corriente: 5A–1200A, 1200A–3000A y 4000A–5000A. Para este modelo de alta corriente, la disposición para 4000A–5000A es crítica y debe verificarse contra el diseño real de la barra colectora antes de iniciar la fabricación de las barras de cobre o el ensamblaje de la celda.
Los orificios de montaje deben alinearse con precisión con la estructura de la celda según lo especificado en el plano de contorno aprobado. El cuerpo de gran ancho requiere holguras adecuadas en el gabinete y soporte estructural suficiente para manejar el peso aproximado de 69kg durante la instalación y operación.
Todos los terminales secundarios deben identificarse claramente y coincidir con sus funciones designadas (medición, protección, etc.) antes de conectar cualquier instrumento. Asegúrese de que los puentes de cortocircuito estén instalados y funcionales antes de realizar cualquier actividad de mantenimiento que implique la desconexión del circuito secundario.
Selección y preguntas frecuentes
Guía de selección
- Confirme que la aplicación corresponde a una entrada principal, acoplador de barras o alimentador con corriente de 3000A–5000A, y verifique el incremento de temperatura por corriente continua junto con el diseño completo de la celda.
- Seleccione la relación primaria exacta y apruebe el área de contacto de los terminales de alta corriente 225b, el ancho de la barra colectora, la separación de pernos y el soporte electrodinámico.
- Especifique cada núcleo por separado como 0,2S/0,2/0,5 para medición o 5P10/5P20 para protección principal y de respaldo, incluyendo la asignación de terminales.
- Verifique si la referencia de 30VA se aplica por núcleo, luego calcule la carga del dispositivo y de los conductores, y confirme el FS/ALF en la hoja de datos del fabricante.
- Compruebe la resistencia a 63kA/1s y 160kA, el aislamiento de 12/42/75kV, el peso de referencia de 69kg, la ventilación del gabinete, las distancias de seguridad y el método de izaje.
Preguntas Frecuentes
Q1: ¿Se puede usar este transformador de corriente de 10kV en redes de 11kV?
Sí, sujeto a confirmación del proyecto. Es aplicable en celdas de 10kV, 11kV y 12kV. Especifique la tensión del sistema para verificación en fábrica.
Q2: ¿Cómo deben instalarse las aplicaciones de alta corriente de 3000A a 5000A?
El incremento de temperatura y la ventilación deben revisarse conjuntamente. Conecte las barras colectoras según el diseño de la celda. Consulte a ingeniería para la validación térmica en aplicaciones de alta corriente.
Q3: ¿Qué normas internacionales cumple este transformador de corriente de resina epoxi?
Cumple estrictamente con las normas GB 20840.2-2014 e IEC 61869-2:2012. Garantiza el rendimiento para sistemas de media tensión interiores. Solicite los certificados de fábrica actualizados al realizar su pedido.
Q4: ¿Cuáles combinaciones de clases de exactitud están disponibles para este modelo?
Las combinaciones de clases de exactitud dependen de la relación de transformación. Revise la tabla de parámetros técnicos en la ficha del producto. Confirme sus requisitos específicos de medición con nuestro equipo técnico.
Q5: ¿Para qué aplicaciones de media tensión se utiliza el modelo LZZBJ9-10?
Está diseñado para medición y protección en celdas de media tensión interiores. Soporta corrientes primarias de 3000A a 5000A en frecuencias de 50Hz. Ideal para subestaciones industriales y cuadros de distribución.
Q6: ¿Es posible personalizar este transformador para instalaciones en alta montaña o zonas costeras?
Sí, sujeto a coordinación de aislamiento previa. Las distancias de fuga deben ajustarse para ambientes de alta montaña o costeros. Contacte con el departamento de ventas antes de realizar el pedido.
Q7: ¿Cuándo se considera inadecuado el ambiente de instalación para este equipo?
Es inadecuado si existen vibraciones severas, polvo conductor o gases corrosivos. La temperatura ambiente debe mantenerse entre -5°C y +40°C sin condensación anormal. Evite instalar el equipo en atmósferas explosivas o con contaminación grave.
