نظرة عامة
محولات التيار من سلسلة LZZBJ9-10 هي أجهزة كهرومغناطيسية دقيقة مصممة لقياس التيار بدقة، وقياس الطاقة، والحماية بالمرحلات في أنظمة التيار المتردد الداخلية بجهد 10 كيلوفولت. وتعمل وفقًا لقانون فاراداي للحث الكهرومغناطيسي، حيث توفر إشارات تيار ثانوية معزولة جلفانيًّا وتتناسب مع التيار الأولي، مما يضمن أداءً موثوقًا في معدات التوزيع ذات الجهد المتوسط.
يوفر الهيكل المسبوك من راتنج الإيبوكسي عزلًا ممتازًا، ومقاومة للرطوبة، ومتانة ميكانيكية، ما يجعل هذه المحولات مثالية للتثبيتات المدمجة في البيئات الداخلية المحدودة مثل وحدات الحلقة الرئيسية (RMUs)، ومراكز تحكم المحركات (MCCs)، ولوحات التوزيع.
لمحة عن التصنيفات الرئيسية
| المعامل | القيمة |
|---|---|
| فئة جهد النظام | 10 كيلوفولت (داخلي) |
| التردد المقنن | 50 هرتز (60 هرتز عند الطلب) |
| تيار الثانوي المقنن | 1 أمبير أو 5 أمبير |
| فئات الدقة | 0.2S / 0.5 / 0.2 / 10P10 (حسب الطلب) |
| الحمل المقنن | لكل لُب، محدد بوحدة الفولت أمبير (VA) |
| معامل قدرة الحمل | cos phi = 0.8 (متأخر) |
| تحمل القصر | Ith (1 ثانية) و Idyn (ذروة) حسب المواصفات |
| العزل | راتنج إيبوكسي مسبوك، مغلق بالكامل |
| نوع التركيب | نوع عمودي (دعامة) |
| الامتثال للمعايير | IEC 61869-1/2، GB/T 20840.1/2 |

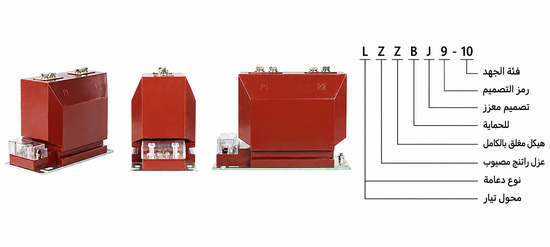

ترميز الموديل
- L: محول تيار (CT)
- Z: نوع داخلي بدعامة (عمود)
- Z: معزول براتنج الإيبوكسي، مغلق بالكامل
- B: يتوفر بتكوين للحماية
- J: تصميم معزز
- 9: رمز التصميم (المنصة/الإصدار)
- 10: فئة الجهد (كيلوفولت)
- A / B / C: رمز المتغير الميكانيكي
البناء
يتميز محول LZZBJ9-10 بهيكل دعامة عمودي مع عزل مسبوك من راتنج الإيبوكسي مغلق بالكامل، مما يضمن قوة عازلة فائقة، ومقاومة للرطوبة، واستقرارًا طويل الأمد في البيئات الداخلية. كما تم تحسين اللُب المغناطيسي الحلقي لتحقيق خسائر منخفضة وخطية عالية عبر نطاق التشغيل.
تحافظ أنظمة العزل الأولية والثانوية المتكاملة على المسافات الآمنة للتفريغ والتسلّح الكهربائي حتى في الترتيبات المدمجة لمعدات التوزيع. وتتبع علامات الأطراف اتفاقيات القطبية القياسية لمحولات التيار (P1/P2، 1S1/1S2، إلخ) لضمان وظائف القياس والحماية الصحيحة.
المعطيات التقنية
ظروف التشغيل
- بيئة التركيب: داخلي فقط
- الارتفاع: ≤ 1000 متر فوق مستوى سطح البحر
- درجة حرارة المحيط: من -5°م إلى +40°م
- الرطوبة النسبية: متوسط يومي ≤ 95%، متوسط شهري ≤ 90% (عند +20°م)
- الظروف البيئية: خالٍ من الغازات المسببة للتآكل، والمواد المتفجرة، والاهتزاز الشديد، أو الصدمات الميكانيكية
البيانات الفنية
| التيار الأولي المقنن (A) |
فئة الدقة | الإخراج المقنن (VA) |
التيار الحراري قصير المدى (Ith) |
التيار الديناميكي المقنن (Idyn) |
|---|---|---|---|---|
| 5:100 | 0.2S / 10P10 | 10 / 15 | 150 × In | 375 × In |
| 150:200 | 0.2S / 0.5 / 10P10 | 10 / 15 / 15 | 21.5 kA | 54 kA |
| 300:400 | 0.5 / 10P10 | 10 / 15 | 31.5 kA | 80 kA |
| 500:600 | 0.2 / 10P10 | 10 / 15 | 45 kA | 112.5 kA |
| 800 | 0.2S / 10P10 | 10 / 15 | 63 kA | 130 kA |
| 1000 | 0.2S / 0.5 / 10P10 | 10 / 10 / 15 | 80 kA | 160 kA |
| 1200 | 0.5 / 10P10 | 10 / 15 | 80 kA | 160 kA |
| 1500 | 0.2S / 10P10 | 10 / 15 | 100 kA | 160 kA |
| 2000 | 0.2 / 10P10 | 10 / 15 | 100 kA | 160 kA |
التركيب والتوصيلات
مخطط التركيب
يجب تركيب سلسلة LZZBJ9-10 بشكل آمن باستخدام ثقوب التثبيت المخصصة في القاعدة. يتم توصيل الدائرة الأولية عبر أطراف مثبتة ببراغٍ أو قضيب توزيع، حسب المتغير الميكانيكي. حافظ على مسافة كافية للعزل، وتبدد الحرارة، وسهولة الصيانة وفقًا لمتطلبات تخطيط معدات التوزيع.
الأبعاد الخارجية
| المتغير | الارتفاع (مم) | العرض (مم) | العمق (مم) | نمط ثقوب التركيب |
|---|---|---|---|---|
| LZZBJ9-10A | 886 | 822 | Φ 120 | 4 × M12 |
| LZZBJ9-10B | 600 | 661 | Φ 100 | 4 × M10 |
| LZZBJ9-10C | 528 | 677 | Φ 90 | 4 × M10 |
الاختيار والأسئلة الشائعة
الأسئلة الشائعة
Q1: هل يمكن تركيب محول التيار LZZBJ9-10A في بيئات خارجية أو ذات رطوبة عالية؟
لا، هذا المحول مخصص للتركيب الداخلي فقط. يتحمل رطوبة نسبية تصل إلى 95% يومياً ودرجة حرارة من -5 إلى +40 درجة مئوية. يرجى التأكد من توفر بيئة خالية من الغازات المسببة للتآكل قبل الطلب.
Q2: ما فئات الدقة المتاحة لمحولات التيار LZZBJ9-10A لأغراض القياس والحماية؟
تتوفر فئات الدقة 0.2S و 0.5 لأغراض القياس، و 10P10 للحماية. يعتمد الاختيار على الحمل المقنن الذي يتراوح بين 10 و 15 فولت أمبير. تواصل معنا لتحديد الفئة الأنسب لمشروعك.
Q3: كيف يتحمل محول التيار تيارات القصر الديناميكية والحرارية عند تيار أولي 1000 أمبير؟
يتحمل تياراً حرارياً قصير المدى يبلغ 80 كيلو أمبير وتياراً ديناميكياً مقنناً يصل إلى 160 كيلو أمبير. يضمن هذا الأداء حماية موثوقة للمعدات. راجع ورقة البيانات الفنية للتفاصيل الكاملة.
Q4: أي نسب تحويل للتيار الأولي يمكن توفيرها لمحولات LZZBJ9-10A حسب متطلبات المشروع؟
نعم، تتوفر نسب تحويل متعددة تتراوح من 5:100 أمبير وحتى 1200 أمبير. يمكن توفير نسب مخصصة بناءً على مواصفات المشروع. يرجى إرسال المتطلبات الفنية للفحص والتأكيد من المصنع.
Q5: هل تشمل الحزمة شهادات المعايرة واختبارات المصنع القياسية قبل شحن محولات التيار؟
نعم، تُرفق شهادات المعايرة وتقارير اختبارات المصنع القياسية وفقاً لمتطلبات العقد. تعتمد تفاصيل الشهادات المتقدمة على المواصفات المتفق عليها. يرجى التواصل معنا لتأكيد متطلبات الشهادات لمشروعك.
Q6: أين يُطبق محول التيار LZZBJ9-10A بشكل أساسي في شبكات التوزيع الكهربائية؟
يُطبق هذا المحول بشكل أساسي في لوحات التوزيع الداخلية ومحطات التحويل بجهج 10 كيلوفولت. يتميز بهيكل مصمت ومقاوم للعوامل البيئية الداخلية. حدد جهد النظام عند الاستفسار لضمان التوافق.
