Обзор

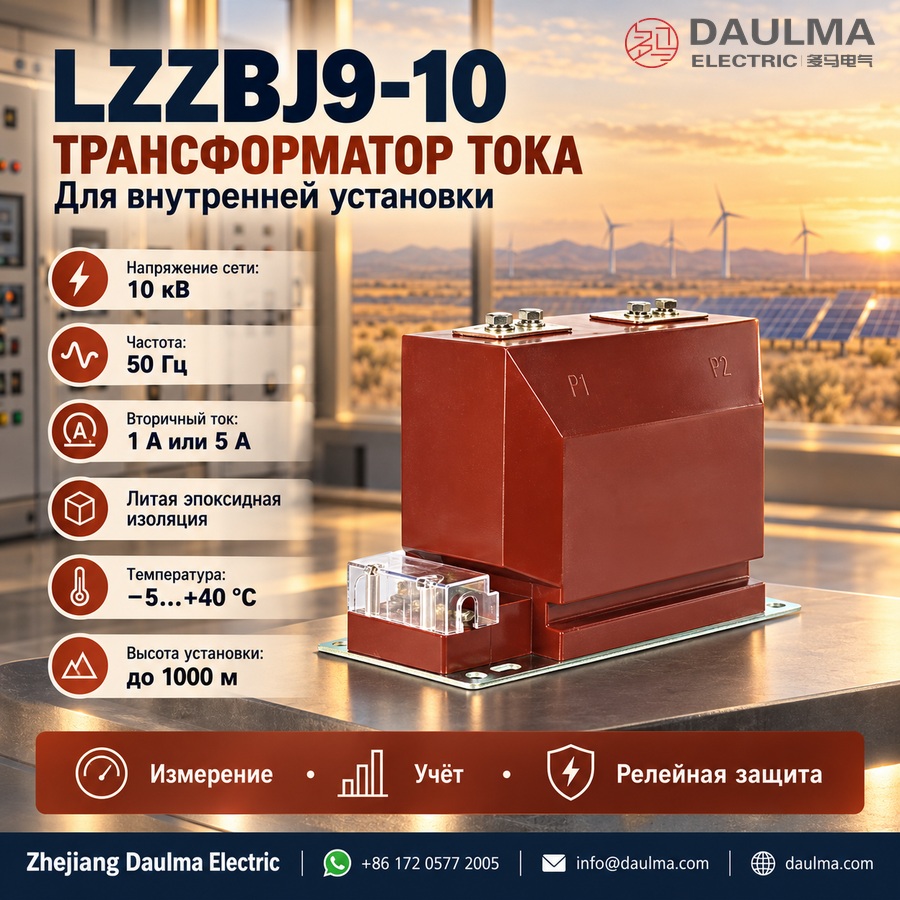

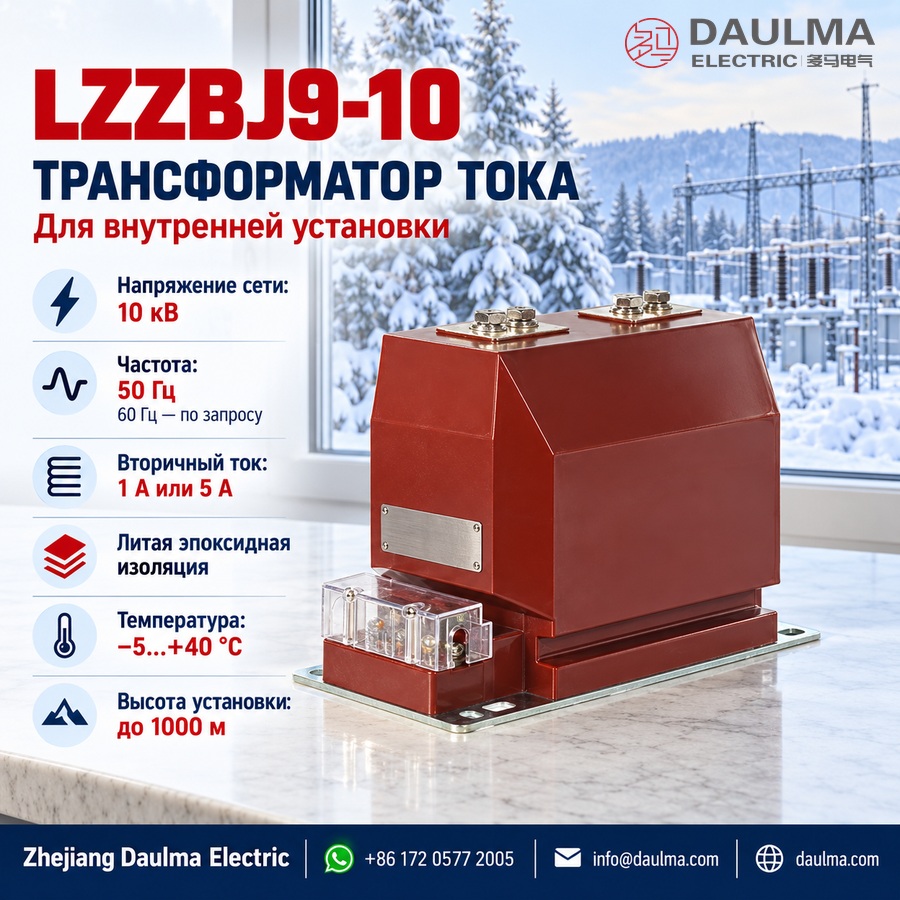

Трансформаторы тока серии LZZBJ9-10 — это прецизионные электромагнитные устройства, предназначенные для точного измерения тока, учета электроэнергии и релейной защиты в однородных системах переменного тока напряжением 10 кВ. Принцип действия основан на законе электромагнитной индукции Фарадея: они обеспечивают гальванически изолированный вторичный ток, пропорциональный первичному, гарантируя надежную работу в распределительных устройствах среднего напряжения.
Корпус из литой эпоксидной смолы обеспечивает отличную изоляцию, влагостойкость и механическую прочность, что делает эти трансформаторы идеальными для компактных установок в ограниченных помещениях, таких как КРУ, центры управления двигателями и распределительные щиты.
Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения сети | 10 кВ (для внутренней установки) |
| Номинальная частота | 50 Гц (по запросу — 60 Гц) |
| Номинальный вторичный ток | 1 А или 5 А |
| Классы точности | 0.2S / 0.5 / 0.2 / 10P10 (по заказу) |
| Номинальная нагрузка | На каждое ядро, указывается в В·А |
| Коэффициент мощности нагрузки | cos φ = 0.8 (индуктивный) |
| Стойкость к короткому замыканию | Ith (1 с) и Idyn (амплитудное значение) согласно спецификации |
| Изоляция | Литая эпоксидная смола, полностью герметичная |
| Тип монтажа | Опорный (столбиковый) |
| Соответствие стандартам | IEC 61869-1/2, GB/T 20840.1/2 |
Маркировка модели
- L: Трансформатор тока (ТТ)
- Z: Внутреннее исполнение, опорный (столбиковый) тип
- Z: Изоляция из литой эпоксидной смолы, полностью герметичная
- B: Доступна конфигурация для защиты
- J: Усиленная конструкция
- 9: Код конструкции (платформа/итерация)
- 10: Класс напряжения (кВ)
- A / B / C: Код механического варианта
Конструкция
LZZBJ9-10 имеет опорную столбиковую конструкцию с полностью герметичной изоляцией из литой эпоксидной смолы, обеспечивающей высокую электрическую прочность, влагостойкость и долговременную стабильность при эксплуатации внутри помещений. Магнитопровод кольцевого типа оптимизирован для минимальных потерь и высокой линейности в рабочем диапазоне.
Интегрированные системы изоляции первичной и вторичной обмоток обеспечивают безопасные электрические зазоры и пути утечки даже в компактных распределительных устройствах. Маркировка выводов соответствует стандартным обозначениям полярности ТТ (P1/P2, 1S1/1S2 и т.д.), что гарантирует правильную работу измерительных и защитных цепей.
Технические параметры
Условия эксплуатации
- Место установки: Только внутри помещений
- Высота над уровнем моря: ≤ 1000 м
- Температура окружающей среды: от –5 °C до +40 °C
- Относительная влажность: Среднесуточная ≤ 95%, среднемесячная ≤ 90% (при +20 °C)
- Условия окружающей среды: Отсутствие агрессивных газов, взрывоопасных сред, сильной вибрации или механических ударов
Технические данные
| Номинальный первичный ток (А) |
Класс точности | Номинальная мощность (В·А) |
Термический ток короткого замыкания (Ith) |
Динамический ток (Idyn) |
|---|---|---|---|---|
| 5:100 | 0.2S / 10P10 | 10 / 15 | 150 × In | 375 × In |
| 150:200 | 0.2S / 0.5 / 10P10 | 10 / 15 / 15 | 21.5 кА | 54 кА |
| 300:400 | 0.5 / 10P10 | 10 / 15 | 31.5 кА | 80 кА |
| 500:600 | 0.2 / 10P10 | 10 / 15 | 45 кА | 112.5 кА |
| 800 | 0.2S / 10P10 | 10 / 15 | 63 кА | 130 кА |
| 1000 | 0.2S / 0.5 / 10P10 | 10 / 10 / 15 | 80 кА | 160 кА |
| 1200 | 0.5 / 10P10 | 10 / 15 | 80 кА | 160 кА |
| 1500 | 0.2S / 10P10 | 10 / 15 | 100 кА | 160 кА |
| 2000 | 0.2 / 10P10 | 10 / 15 | 100 кА | 160 кА |
Установка и подключение
Схема установки
Серия LZZBJ9-10 должна быть надежно закреплена с использованием предусмотренных отверстий в основании. Первичное подключение осуществляется через болтовые клеммы или шину в зависимости от механического варианта. Обеспечьте достаточные зазоры для изоляции, теплоотвода и доступа при обслуживании в соответствии с требованиями компоновки распределительного устройства.
Габаритные размеры
| Вариант | Высота (мм) | Ширина (мм) | Глубина (мм) | Схема отверстий крепления |
|---|---|---|---|---|
| LZZBJ9-10A | 886 | 822 | Φ 120 | 4 × M12 |
| LZZBJ9-10B | 600 | 661 | Φ 100 | 4 × M10 |
| LZZBJ9-10C | 528 | 677 | Φ 90 | 4 × M10 |
Подбор и частые вопросы
Руководство по выбору
- Убедитесь, что механический вариант A подходит для вашего распределительного устройства. Варианты A, B и C имеют разные интерфейсы первичной обмотки и конструкции крепления; таблица размеров на странице повреждена и не может использоваться для изготовления.
- Выберите коэффициент трансформации из справочного диапазона 5–2000 А. Сопоставьте непрерывную нагрузку и диапазон измерений, затем проверьте термический ток Ith (1 с) и амплитудный динамический ток Idyn для выбранного коэффициента.
- Выберите два или три вторичных ядра. Стандартные строки объединяют измерение с классом 10P10, а для 150–200 А и 1000 А предусмотрены трехъядерные конфигурации для двух измерительных задач плюс защита.
- Укажите вторичный ток 1 А или 5 А вместе с нагрузкой. Подробная таблица не разделяет варианты вторичного тока, поэтому уточните обозначение коэффициента, В·А на ядро, потери в кабеле, клеммы и класс точности для выбранного тока.
- Дополните недостающие диэлектрические и механические характеристики. Получите данные о наибольшем рабочем напряжении, выдерживаемых напряжениях промышленной частоты и импульсном, частичных разрядах, пути утечки, сертифицированном чертеже габаритов, размере клемм, схеме крепления и протоколе испытаний.
Часто задаваемые вопросы
В1: Что означает суффикс A?
Это код механического варианта в рамках платформы LZZBJ9-10. Выбирайте его по расположению первичных выводов, габаритам корпуса и интерфейсу крепления, а не только по электрическим данным.
В2: Чем A отличается от B или C?
Страница указывает на различия в габаритах, диаметре проходного отверстия или геометрии выводов и крепеже, но таблица смещена. Требуется сертифицированный чертеж сравнения вариантов A/B/C.
В3: Для каких коэффициентов доступны три ядра?
В таблице указаны 0.2S/0.5/10P10 для 150–200 А и 0.2S/0.5/10P10 для 1000 А с разным распределением выходной мощности по ядрам.
В4: Какие выходные мощности предусмотрены?
Большинство измерительных ядер указаны на 10 В·А, защитные — на 15 В·А. Трехъядерная версия 150–200 А использует 10/15/15 В·А, а версия 1000 А — 10/10/15 В·А.
В5: Соответствует ли уровень изоляции 12/42/75 кВ?
Это значение прямо не указано на странице. Оно может быть типичным для оборудования класса 12 кВ, но требует подтверждения, а не предположений.
В6: Можно ли доверять приведенным габаритным размерам?
Нет. Выравнивание столбцов и обозначение диаметров повреждено, что делает значения неоднозначными. Используйте только контролируемый заводской чертеж с единицами измерения, допусками и статусом ревизии.
В7: Что требуется перед заменой другого варианта LZZBJ9?
Совпадение коэффициента трансформации, вторичного тока, числа ядер, нагрузки, класса защиты, изоляции, стойкости к КЗ, первичных выводов, габаритов корпуса, крепления и полярности. Перед отключением надежно закоротите вторичную цепь.
Часто задаваемые вопросы
Q1: Подходит ли LZZBJ9-10A для наружной установки?
Нет, модель LZZBJ9-10A предназначена только для внутренней установки. Рабочая температура окружающей среды составляет от –5 до +40 °C. Для уличных подстанций требуется оборудование в другом климатическом исполнении.
Q2: Какой класс точности выбрать для коммерческого учета?
Для коммерческого учета электроэнергии рекомендуется класс точности 0.2S. Он обеспечивает высокую точность в диапазоне от 5 до 120% номинального тока. Уточняйте наличие вторичных обмоток с этим классом при заказе.
Q3: Каков термический ток КЗ при 1000 А?
При номинальном первичном токе 1000 А термический ток короткого замыкания (Ith) составляет 80 кА. Динамический ток (Idyn) достигает 160 кА. Убедитесь, что эти параметры соответствуют расчетам вашей РЗА.
Q4: Можно ли заказать нестандартные коэффициенты трансформации?
Изготовление трансформаторов с нестандартными первичными токами возможно по запросу. Стандартный ряд включает значения от 5 до 1000 А. Отправьте техническое задание для расчета сроков и стоимости.
Q5: Какие заводские испытания проводятся перед отгрузкой?
Каждое устройство проходит обязательные приемо-сдаточные испытания на заводе. Тестирование включает проверку коэффициента трансформации, полярности и сопротивления изоляции. Протоколы испытаний и паспорта предоставляются в комплекте с каждой партией.
Q6: Где применяются эти трансформаторы тока на 10 кВ?
Трансформаторы LZZBJ9-10A используются в комплектных распределительных устройствах (КРУ) и камерах одностороннего обслуживания напряжением до 10 кВ. Оборудование применяется для цепей измерения и релейной защиты. Запросите каталог для подбора аналогов.
Q7: Как влияет высота более 1000 метров на работу?
Стандартное исполнение рассчитано на высоту установки не более 1000 м над уровнем моря. При монтаже в высокогорных районах требуется снижение номинальных параметров или специальное исполнение. Согласуйте условия эксплуатации с заводом.
