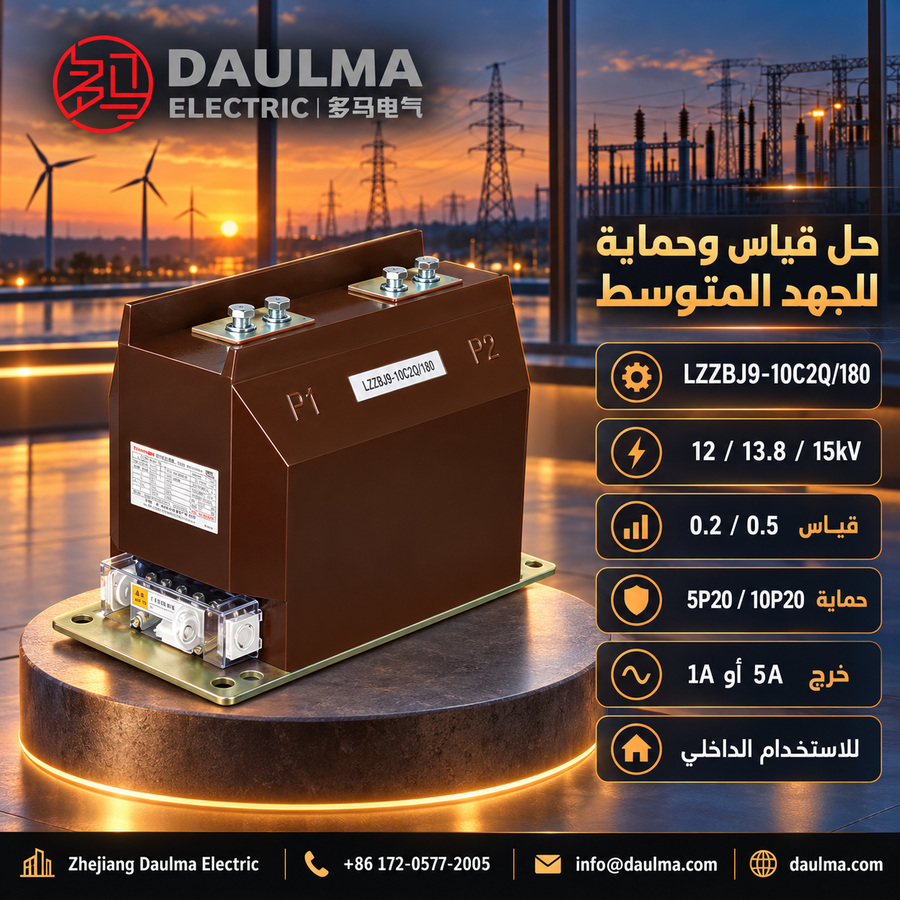

نظرة عامة
يُعد محول التيار LZZBJ9-10C2Q/180 محولاً داخلياً من راتنج الإيبوكسي المصبوب، مصممًا لأنظمة الجهد المتوسط 12 كيلوفولت و11 كيلوفولت و13.8 كيلوفولت و15 كيلوفولت. يتميز ببنية داعمة مغلقة بالكامل وعازل إيبوكسي عالي الاستقرار، مما يضمن عزلًا كهربائيًا موثوقًا بين الدوائر الأولية والثانوية.
يدعم هذا المحول تيارات ثانوية قياسية تبلغ 5 أمبير أو 1 أمبير، ويقدّم فئات دقة متعددة تشمل 0.2 و0.5 لأغراض القياس، و5P و5P20 و10P و10P15 و10P20 لتطبيقات الحماية. وهو مناسب للاستخدام في لوحات المفاتيح التي تتطلب تركيبًا مدمجًا، ويؤدي أدوارًا في قياس الطاقة، وحماية المرحلات، ومراقبة المغذيات، ودوائر إدخال الأتمتة وفقًا لمعايير IEC والمواصفات الخاصة بالمشروع.

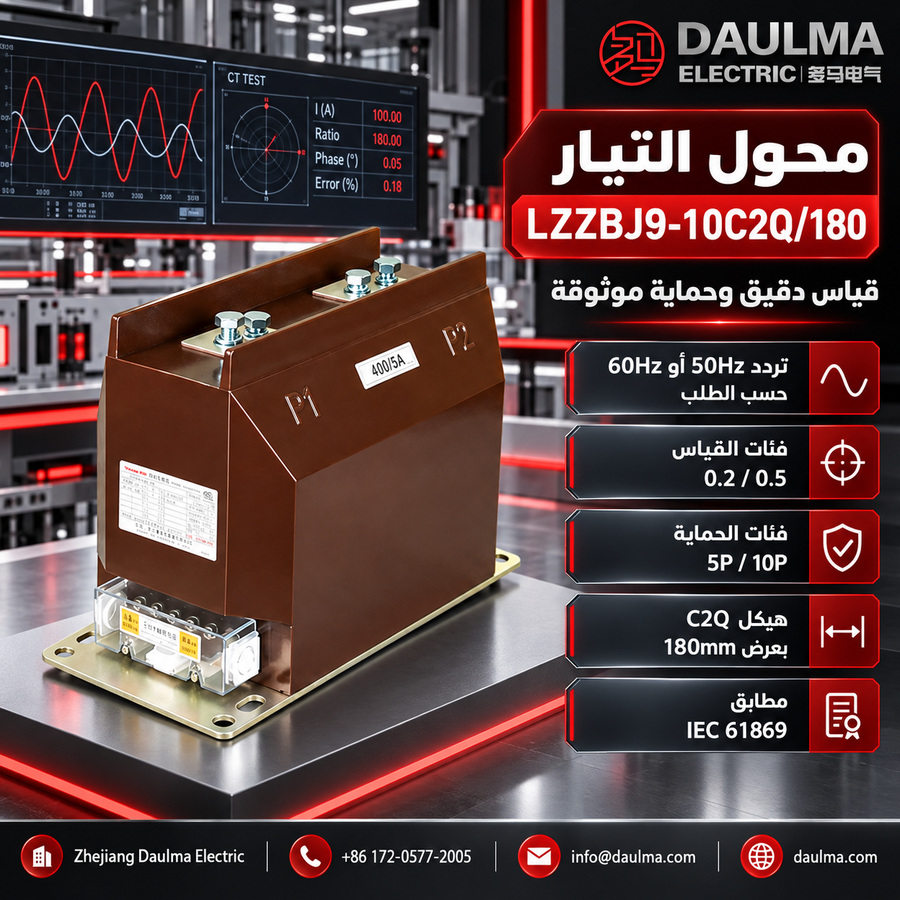

لمحة سريعة عن المواصفات الرئيسية
| المعامل | القيمة المصنّفة |
|---|---|
| جهد النظام | 12 كيلوفولت، 11 كيلوفولت، 13.8 كيلوفولت، 15 كيلوفولت |
| مستوى العزل المصنّف | 12/42/75 كيلوفولت (مرجعي) |
| التردد المصنّف | 50 هرتز (60 هرتز حسب الطلب) |
| التيار الثانوي | 5 أمبير أو 1 أمبير |
| نطاق التيار الأولي | حتى 3150 أمبير |
| دقة القياس | 0.2، 0.5 |
| دقة الحماية | 5P، 5P20، 10P، 10P15، 10P20 |
| نوع البنية | بنية داعمة، داخلية |
| مادة العزل | راتنج إيبوكسي مصبوب |
| عرض المنصة | 180 مم |
| متغيرات التكوين | C2/180، C2Q/180/3 |
| نطاق التطبيق | القياس، عدادات الطاقة، الحماية، الأتمتة |

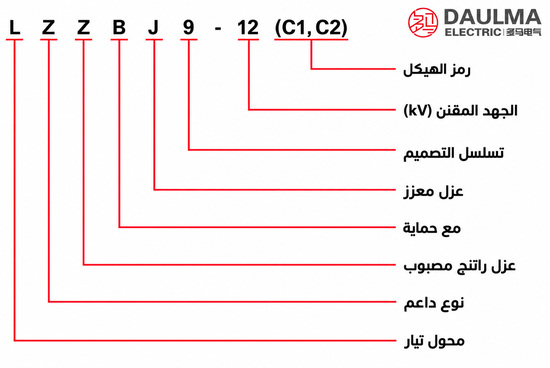

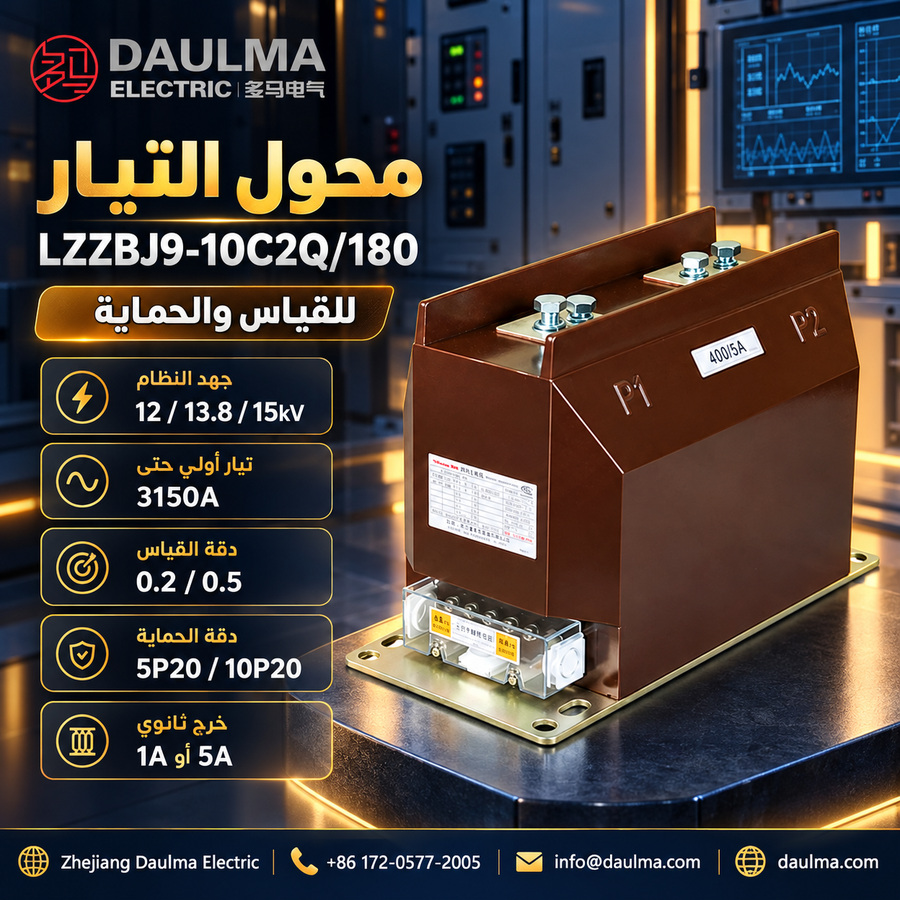

ترميز الموديل
- L: محول تيار
- Z: نوع داخلي / بنية داعمة
- Z: عزل بصب راتنج الإيبوكسي
- B: يتوفر مستوى حماية
- J: تصميم معزّز
- 9: رقم التسلسل التصميمي
- 10: فئة كتالوج 10 كيلوفولت؛ قابلة للتطبيق على أنظمة 12 كيلوفولت و11 كيلوفولت و13.8 كيلوفولت و15 كيلوفولت مع تأكيد تنسيق العزل
- C2: منصة هيكلية قياسية C2
- C2Q: هيكل C2Q موسّع / متغير اختيار تقني
- 180: منصة هيكلية اسمية 180
- 3: جدول فني ثانوي موسّع / رمز التكوين

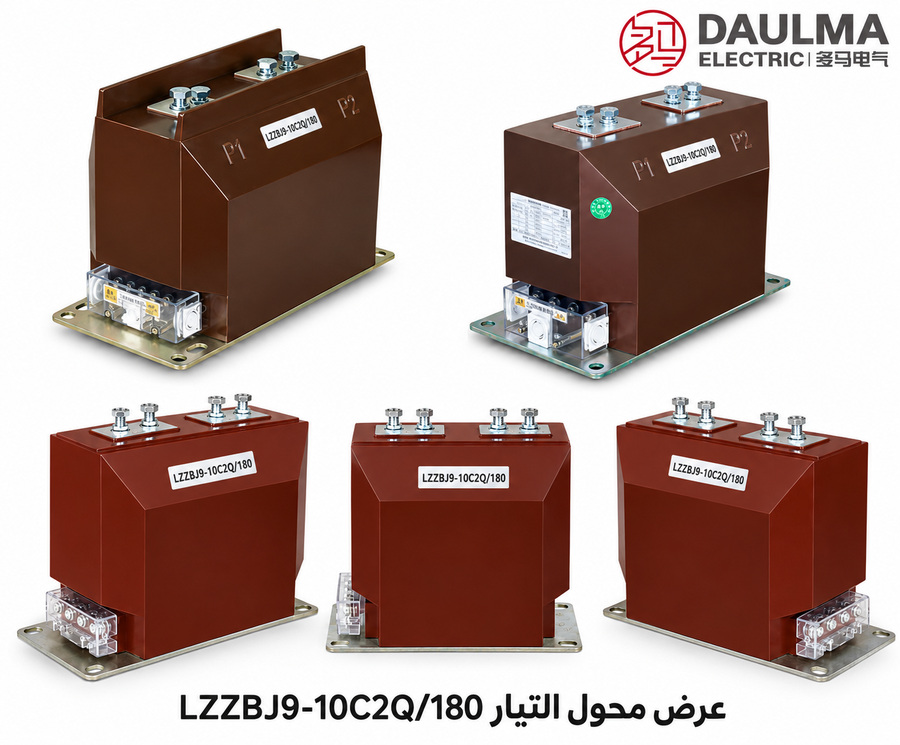

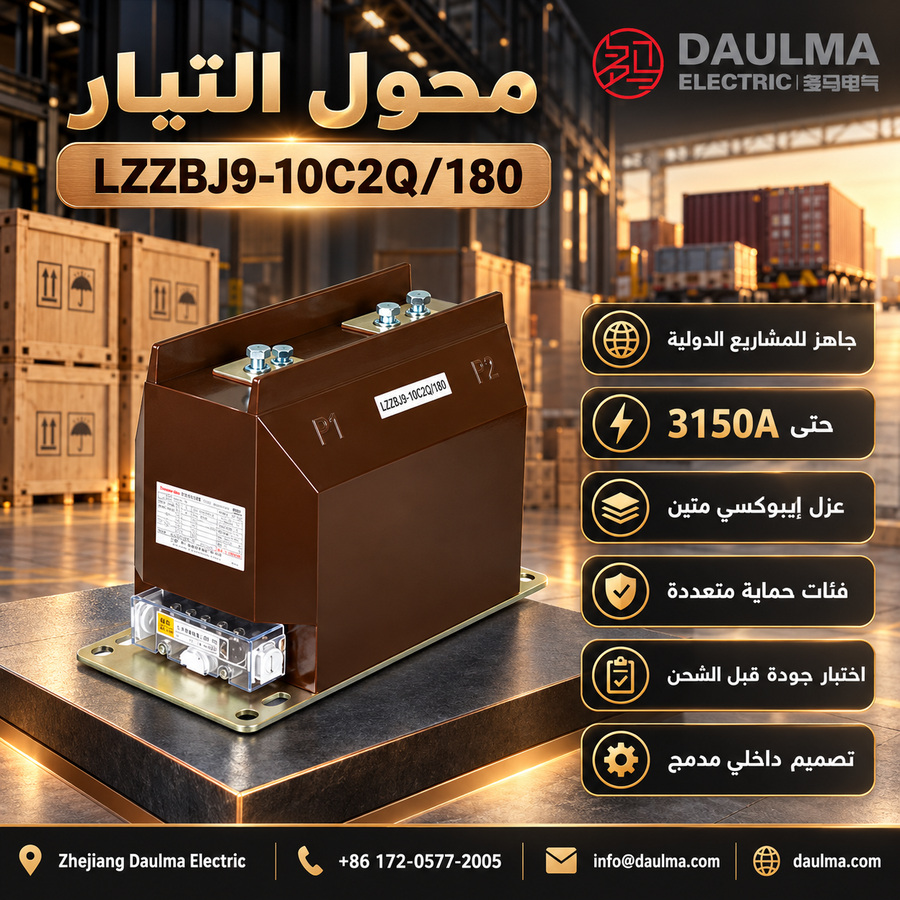

البناء
يستخدم محول التيار LZZBJ9-10C2Q/180 بناءً داخليًا قويًا من النوع الداعم المغلق بالكامل. يتم تغليف القلب واللفات براتنج إيبوكسي عالي الجودة، مما يوفر مقاومة عازلة ممتازة، واستقرارًا ميكانيكيًا، ومقاومة للعوامل البيئية مثل الرطوبة والتلوث. يتم دمج الموصل الأولي في الجسم المصبوب، مما يضمن عزلًا آمنًا للجهد العالي، بينما تكون أطراف الدائرة الثانوية متاحة عبر حجرة منفصلة للجهد المنخفض. يحافظ تصميم المنصة 180 على أبعاد تركيب موحدة عبر المتغيرين C2/180 وC2Q/180/3، مما يسهّل التبديل بينهما ضمن نفس تخطيط لوحة المفاتيح. وتسمح ترتيبات الأطراف المنفصلة باستيعاب تيارات أولية منخفضة وعالية، حتى 3150 أمبير، دون المساس بسلامة العزل أو الأداء الحراري.
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: لوحات مفاتيح الجهد المتوسط الداخلية
- جهد النظام: أنظمة 12 كيلوفولت و11 كيلوفولت و13.8 كيلوفولت و15 كيلوفولت
- التردد المصنّف: 50 هرتز؛ 60 هرتز حسب تأكيد المشروع
- التيار الثانوي المصنّف: 5 أمبير أو 1 أمبير
- درجة حرارة المحيط: من -5°م إلى +40°م
- بيئة التركيب: يجب أن تكون خالية من الاهتزاز الشديد، والغبار الموصل، والغازات المسببة للتآكل، والوسط المتفجّر، والتلوث الشديد، والتكاثف غير الطبيعي.
- متطلبات تنسيق العزل: بالنسبة لأنظمة 13.8 كيلوفولت و15 كيلوفولت، يجب تأكيد تنسيق العزل، والمسافة الزاحفة، ومتطلبات معايير المشروع قبل الطلب.
المعايير الفنية
يُعد محول التيار LZZBJ9-10C2Q/180 محولاً من راتنج الإيبوكسي المصبوب مصممًا للاستخدام الداخلي في أنظمة الجهد المتوسط من 11 كيلوفولت إلى 15 كيلوفولت. يعمل ضمن نطاق درجة حرارة محيط من -5°م إلى +40°م، ويلتزم بمعايير GB 20840.2-2014 وIEC 61869-2:2012، ويدعم تصنيفات تيار أولي من 10 أمبير حتى 3150 أمبير حسب التكوين. المسافة الزاحفة السطحية: 245 مم. الوزن التقريبي: 36 كغ.
| التيار الأولي المصنّف (A) |
مجموعة فئات الدقة |
القدرة المصنّفة (VA) |
التيار الحراري قصير المدى (kA/1s) |
التيار الديناميكي المصنّف (kA) |
||
|---|---|---|---|---|---|---|
| 0.2S | 0.5S | 5P | ||||
| 10~75 | 0.2S/0.5S/5P | 10 | 15 | 15 | 65×I1n | 162.5×I1n |
| 100~400 | 0.2S/0.5S/5P | 10 | 15 | 15 | 80×I1n | 200×I1n |
| 500~1000 | 0.2S/0.5S/5P | 15 | 15 | 15 | 80×I1n | 200×I1n |
| 1250~1500 | 0.2S/0.5S/5P | 20 | 20 | 15 | 100 | 160 |
| 2000~3150 | 0.2S/0.5S/5P | 20 | 20 | 15 | 100 | 160 |

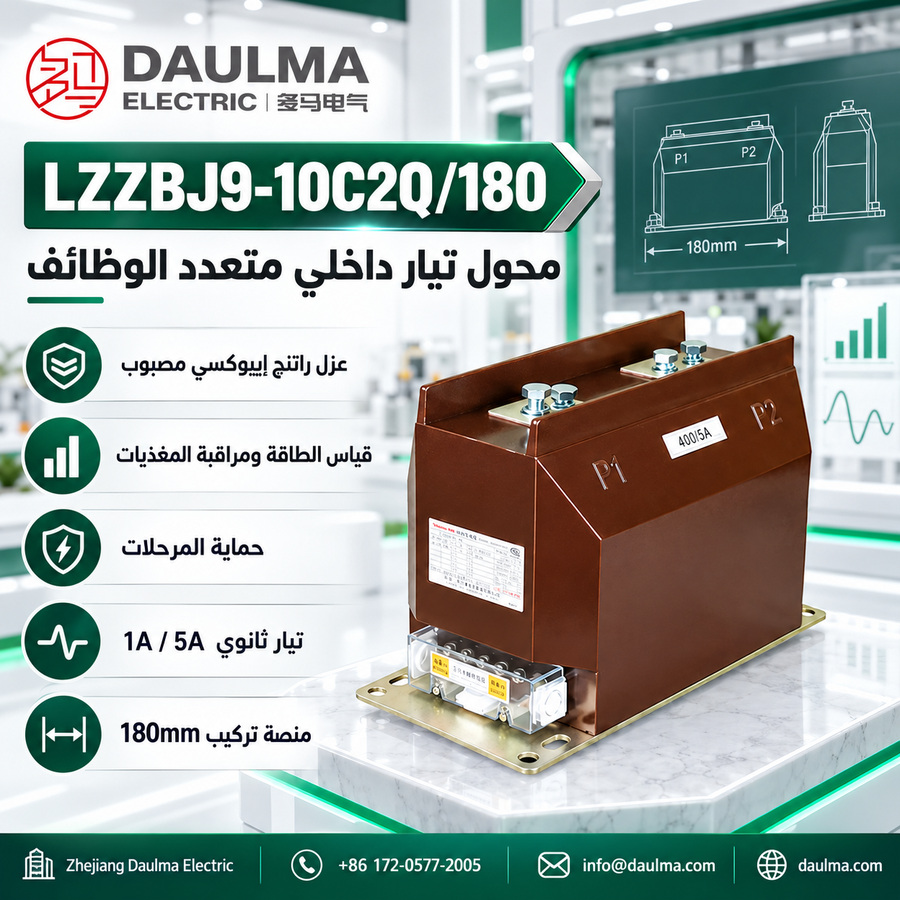

التركيب والتوصيلات

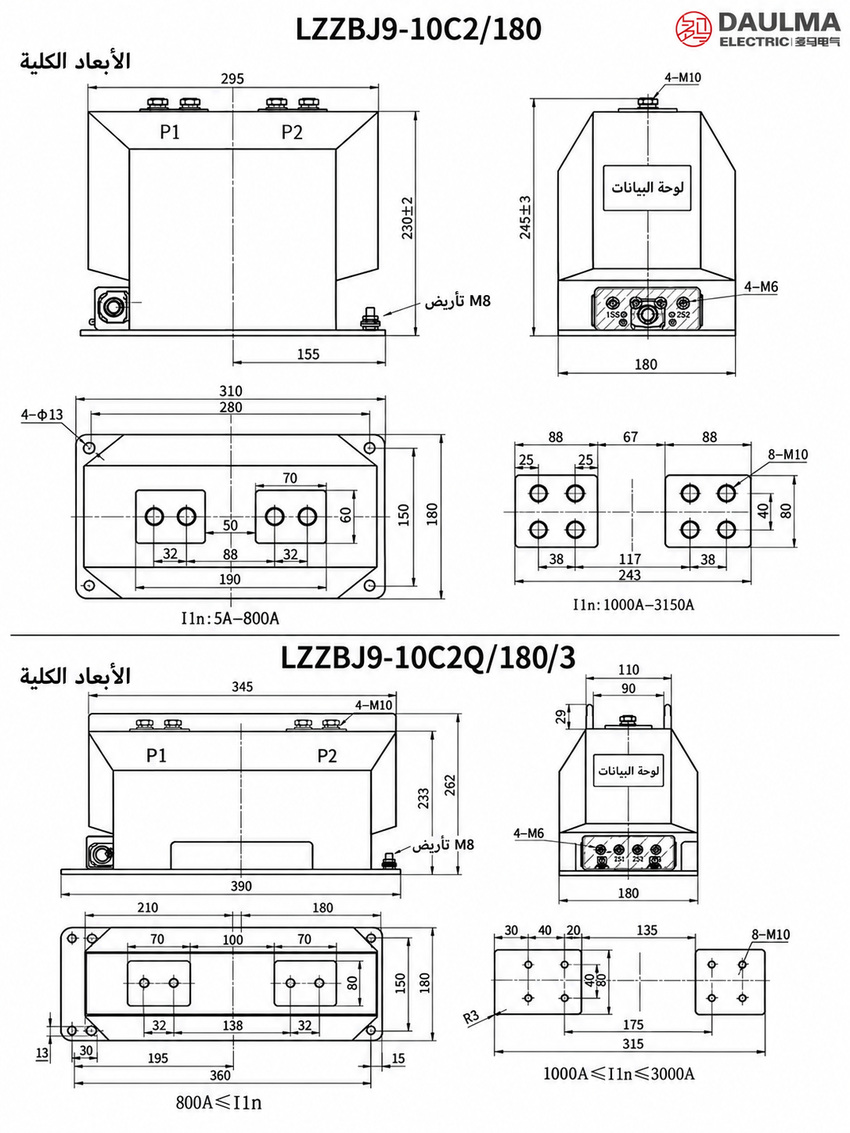

مخطط التركيب
يتم تركيب محول التيار LZZBJ9-10C2Q/180 كمحول تيار داخلي من النوع الداعم، مع أطراف أولية مثبتة في الأعلى وأطراف ثانوية موجودة في القاعدة. يتم التركيب عبر منصة C2/180 أو C2Q/180/3 باستخدام ثقوب البراغي المحددة. يجب أن تتماشى قضبان التوصيل الأولية بدقة مع تخطيط الأطراف المقابل لنطاق التيار المصنّف. تأكد من الرسومات الخارجية النهائية ورسومات الأطراف قبل حفر ثقوب التركيب أو تصنيع قضبان التوصيل.
الاختيار والأسئلة الشائعة
دليل الاختيار
- تأكد أولاً من أعلى جهد في النظام: المرجع المذكور 12/42/75 كيلوفولت مناسب لفئة معدات 12 كيلوفولت، بينما تتطلب مشاريع 13.8 كيلوفولت/15 كيلوفولت تنسيق عزل معتمد.
- اختر بين C2/180 أو C2Q/180/3 ونسبة 5 أمبير–3150 أمبير بناءً على الحمل، نطاق القياس، واجب العطل، ومنصة الأطراف المطلوبة.
- عرّف كل لُفّة ثانوية—للقياس، عدادات الفوترة، الحماية أو الأتمتة—مع تحديد تيارها (1 أمبير/5 أمبير)، فئة دقته، وتخصيص أطرافه.
- احسب حمل كل دائرة وتحقق من القدرة الناتجة الدقيقة (10–150 فولت أمبير)، ومعامل الأمان (FS)/عامل التضخيم الخطّي (ALF)، والتصنيفات الحرارية والديناميكية للمكون المختار.
- اعتمد تخطيط قضيب التوصيل للتيار المنخفض أو العالي، تركيب منصة 180، المسافة الزاحفة المرجعية 245 مم عند الاقتضاء، والمسافات الآمنة وإمكانية الوصول إلى الأطراف.
الأسئلة الشائعة
Q1: هل يمكن استخدام هذا المحول في أنظمة 13.8 أو 15 كيلوفولت؟
نعم، ولكن يجب تأكيد تنسيق العزل والمسافة الزاحفة قبل الطلب. يدعم المحول هذه الجهود، ويتطلب تحديد متطلبات معايير المشروع لضمان التوافق.
Q2: أي فئة دقة مناسبة لعدادات قياس الطاقة؟
اختر فئة الدقة 0.2S لقياس الفواتير التجارية. يضمن هذا التصنيف دقة عالية ضمن نطاق التيار المصنّف وفقاً لمعيار IEC 61869-2.
Q3: ما هي المتطلبات البيئية لتركيب هذا المحول؟
يجب أن تكون بيئة التركيب خالية من الاهتزاز الشديد والغبار الموصل والغازات المسببة للتآكل. يعمل المحول بأمان ضمن درجات حرارة تتراوح بين -5 و+40 درجة مئوية.
Q4: هل يمكن تخصيص التيار الأولي المصنّف ليصل إلى 3150 أمبير؟
نعم، يدعم المحول تصنيفات تيار أولي تبدأ من 10 أمبير وتصل إلى 3150 أمبير. يرجى إرسال المواصفات الدقيقة للتأكيد من قدرة المصنع على التنفيذ.
Q5: هل يلتزم محول التيار هذا بمعايير اللجنة الكهروتقنية الدولية؟
نعم، يلتزم المحول بمعايير IEC 61869-2:2012 وGB 20840.2-2014. يمكن توفير شهادات المطابقة واختبارات المصنع القياسية عند الطلب.
Q6: لأي نوع من لوحات المفاتيح صُمم محول التيار هذا؟
صُمم محول LZZBJ9-10C2Q/180 من راتنج الإيبوكسي خصيصاً للتركيب الداخلي في لوحات مفاتيح الجهد المتوسط. يتوافق مع أنظمة 11 و12 و13.8 و15 كيلوفولت.
Q7: ما هي تصنيفات التيار الثانوي المتاحة لهذا الموديل؟
يتوفر المحول بتيار ثانوي مصنف قدره 5 أمبير أو 1 أمبير. يجب تحديد القيمة المطلوبة بناءً على أجهزة القياس والحماية المتصلة.
