Descripción general

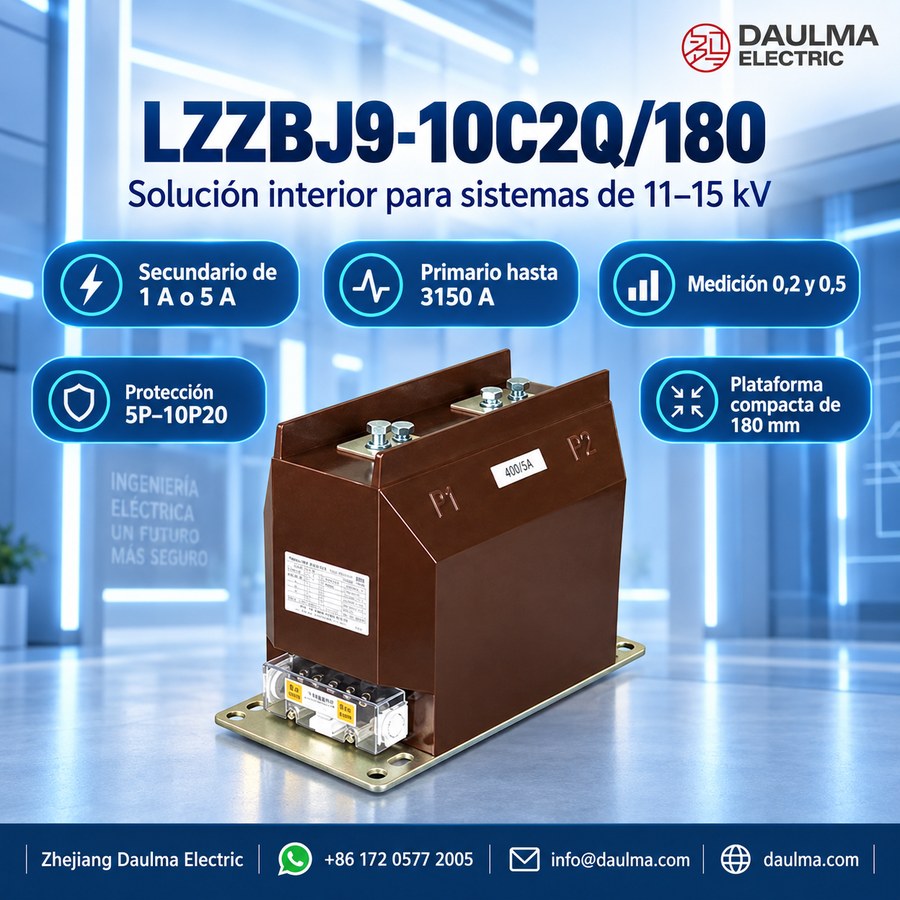

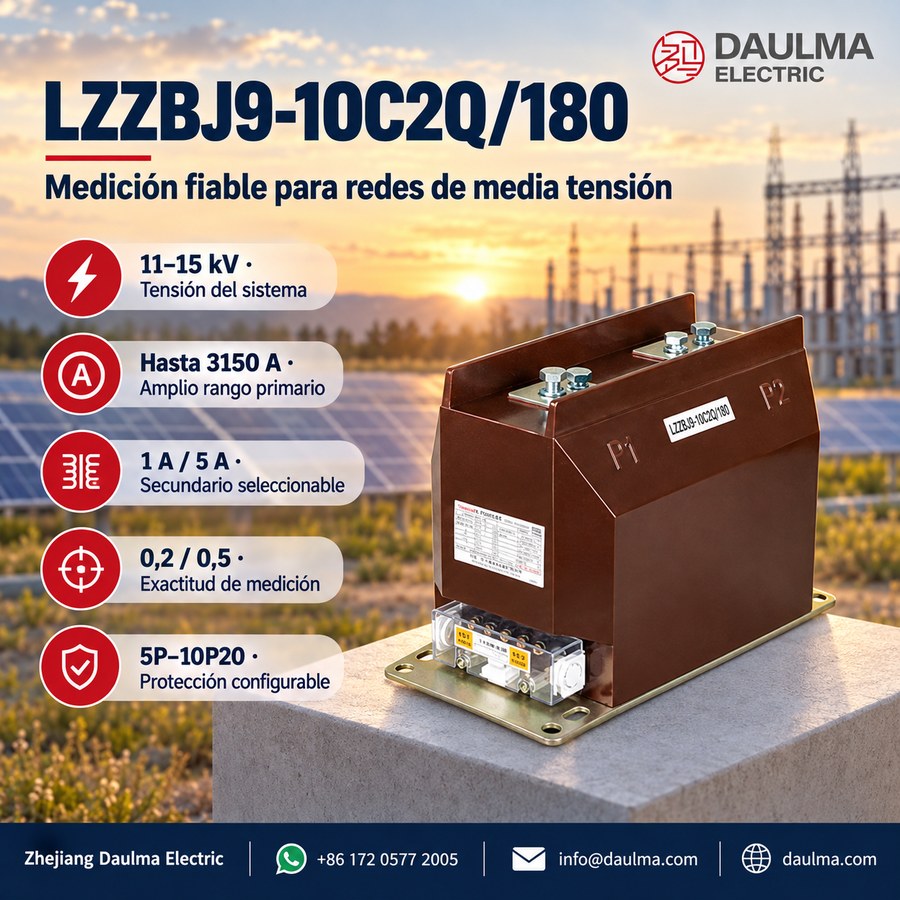

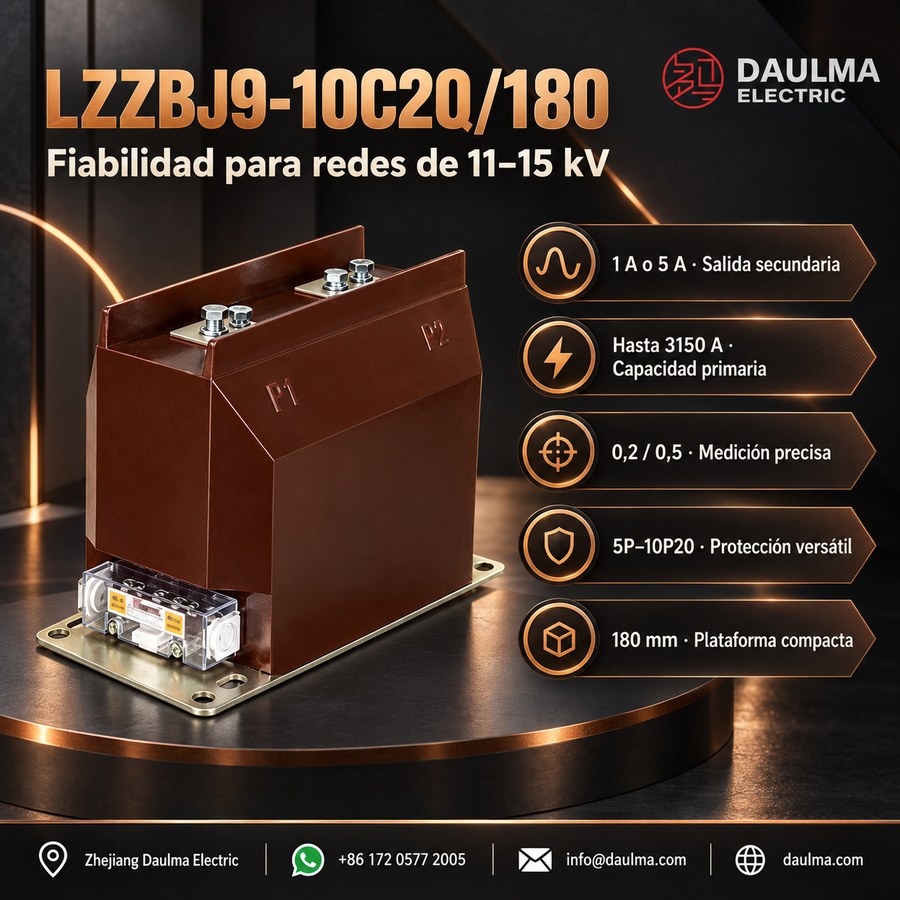

El LZZBJ9-10C2Q/180 es un transformador de corriente interior moldeado en resina epoxi diseñado para sistemas de media tensión de 12 kV, 11 kV, 13,8 kV y 15 kV. Cuenta con una estructura tipo soporte totalmente cerrada y aislamiento epoxi de alta estabilidad, garantizando un aislamiento eléctrico fiable entre los circuitos primario y secundario.
Este TC admite corrientes secundarias estándar de 5 A o 1 A y ofrece múltiples clases de exactitud: 0,2 y 0,5 para medición, y 5P, 5P20, 10P, 10P15 y 10P20 para aplicaciones de protección. Es adecuado para su uso en celdas de media tensión que requieren instalación compacta, desempeñando funciones en medición de energía, protección mediante relés, monitoreo de alimentadores y circuitos de entrada para automatización, conforme a las normas IEC y especificaciones del proyecto.
Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 12 kV, 11 kV, 13,8 kV, 15 kV |
| Nivel nominal de aislamiento | 12/42/75 kV (referencia) |
| Frecuencia nominal | 50 Hz (60 Hz bajo solicitud) |
| Corriente secundaria | 5 A o 1 A |
| Rango de corriente primaria | Hasta 3150 A |
| Exactitud para medición | 0,2, 0,5 |
| Exactitud para protección | 5P, 5P20, 10P, 10P15, 10P20 |
| Tipo de estructura | Tipo soporte, interior |
| Material de aislamiento | Resina epoxi moldeada |
| Ancho de la plataforma | 180 mm |
| Variantes de configuración | C2/180, C2Q/180/3 |
| Ámbito de aplicación | Medición, facturación, protección, automatización |
Designación del modelo
- L: Transformador de corriente
- Z: Tipo interior / estructura de soporte
- Z: Aislamiento por moldeo en resina epoxi
- B: Disponible nivel de protección
- J: Diseño reforzado
- 9: Número de serie del diseño
- 10: Clase de catálogo de 10 kV; aplicable a sistemas de 12 kV, 11 kV, 13,8 kV y 15 kV con coordinación de aislamiento confirmada
- C2: Plataforma estándar de estructura C2
- C2Q: Estructura C2Q extendida / variante técnica seleccionable
- 180: Plataforma estructural nominal de 180
- 3: Tabla técnica secundaria extendida / código de configuración
Construcción
El transformador de corriente LZZBJ9-10C2Q/180 emplea una robusta construcción interior tipo soporte totalmente cerrada. Su núcleo y devanados están encapsulados en resina epoxi de alta calidad, lo que proporciona excelente rigidez dieléctrica, estabilidad mecánica y resistencia a factores ambientales como humedad y contaminación. El conductor primario está integrado en el cuerpo moldeado, asegurando un aislamiento fiable de alta tensión, mientras que los terminales secundarios son accesibles mediante un compartimento dedicado de baja tensión. El diseño de plataforma de 180 mm mantiene dimensiones de montaje consistentes tanto en las variantes C2/180 como C2Q/180/3, facilitando la intercambiabilidad dentro de la misma disposición de celda. Las disposiciones separadas de terminales acomodan tanto corrientes primarias bajas como altas, hasta 3150 A, sin comprometer la integridad del aislamiento ni el rendimiento térmico.
Parámetros técnicos
Condiciones de servicio
- Ubicación de instalación: celdas de media tensión interiores
- Tensión del sistema: sistemas de 12 kV, 11 kV, 13,8 kV y 15 kV
- Frecuencia nominal: 50 Hz; 60 Hz mediante confirmación del proyecto
- Corriente secundaria nominal: 5 A o 1 A
- Temperatura ambiente: -5 °C a +40 °C
- Entorno de instalación: El entorno de instalación debe estar libre de vibraciones severas, polvo conductor, gases corrosivos, atmósferas explosivas, contaminación grave y condensación anormal.
- Requisito de coordinación de aislamiento: Para sistemas de 13,8 kV y 15 kV, deben confirmarse antes del pedido la coordinación de aislamiento, la distancia de fuga y los requisitos de la norma del proyecto.
Parámetros técnicos
El LZZBJ9-10C2Q/180 es un transformador de corriente moldeado en resina epoxi diseñado para uso interior en sistemas de media tensión de 11 kV a 15 kV. Opera en un rango de temperatura ambiente de -5 °C a +40 °C, cumple con las normas GB 20840.2-2014 e IEC 61869-2:2012, y admite corrientes primarias nominales desde 10 A hasta 3150 A según la configuración. Distancia de fuga superficial: 245 mm. Peso aproximado: 36 kg.
| Corriente primaria nominal (A) |
Combinación de clases de exactitud |
Potencia nominal (VA) |
Corriente térmica de corta duración (kA/1 s) |
Corriente dinámica nominal (kA) |
||
|---|---|---|---|---|---|---|
| 0,2S | 0,5S | 5P | ||||
| 10~75 | 0,2S/0,5S/5P | 10 | 15 | 15 | 65×I1n | 162,5×I1n |
| 100~400 | 0,2S/0,5S/5P | 10 | 15 | 15 | 80×I1n | 200×I1n |
| 500~1000 | 0,2S/0,5S/5P | 15 | 15 | 15 | 80×I1n | 200×I1n |
| 1250~1500 | 0,2S/0,5S/5P | 20 | 20 | 15 | 100 | 160 |
| 2000~3150 | 0,2S/0,5S/5P | 20 | 20 | 15 | 100 | 160 |
Instalación y cableado
Diagrama de instalación
El LZZBJ9-10C2Q/180 se instala como transformador de corriente interior tipo soporte, con terminales primarios montados en la parte superior y terminales secundarios ubicados en la base. El montaje se realiza mediante una plataforma C2/180 o C2Q/180/3 utilizando los orificios de tornillo especificados. Las barras colectoras primarias deben alinearse con precisión con la disposición de terminales correspondiente al rango de corriente nominal. Confirme los planos finales de contorno y terminales antes de perforar los orificios de montaje o fabricar las barras colectoras.
Selección y preguntas frecuentes
Guía de selección
- Confirme primero la tensión máxima del sistema: la referencia indicada de 12/42/75 kV corresponde a una clase de equipo de 12 kV, mientras que los proyectos de 13,8 kV y 15 kV requieren coordinación de aislamiento aprobada.
- Seleccione entre C2/180 o C2Q/180/3 y una relación de 5 A a 3150 A según la carga, rango de medición, capacidad ante fallas y la plataforma de terminales requerida.
- Defina cada núcleo secundario —medición, facturación, protección o automatización— con su valor nominal de 1 A/5 A, clase y asignación de terminales.
- Calcule la carga de cada circuito y verifique la potencia de salida exacta (10 VA–150 VA), FS/ALF y las capacidades térmicas/dinámicas para la configuración seleccionada.
- Apruebe la disposición de barras colectoras (baja o alta corriente), el montaje en plataforma de 180 mm, la distancia de fuga de referencia de 245 mm cuando aplique, las distancias de seguridad y el acceso a terminales.
Preguntas Frecuentes
Q1: ¿Se puede usar este transformador de 10 kV en sistemas de 13,8 kV?
Sí, sujeto a confirmación del proyecto. Para 13,8 kV y 15 kV, se debe verificar la coordinación de aislamiento y la distancia de fuga de 245 mm antes del pedido.
Q2: ¿Cuáles son los requisitos de entorno para la instalación interior?
Debe instalarse en celdas de media tensión libres de vibraciones severas, polvo conductor o gases corrosivos. La temperatura ambiente operativa debe mantenerse estrictamente entre -5 °C y +40 °C.
Q3: ¿Qué normas internacionales cumple este transformador de corriente moldeado en resina?
Cumple con las normas GB 20840.2-2014 e IEC 61869-2:2012. Contacte con nuestro equipo para solicitar los certificados de calibración de fábrica y los informes de ensayo.
Q4: ¿Qué corrientes secundarias nominales admite para los circuitos de protección y medición?
Admite corrientes secundarias estándar de 5 A o 1 A. La combinación exacta de clases de precisión depende de la configuración. Confirme la relación de transformación específica con ingeniería.
Q5: ¿Se puede personalizar la frecuencia nominal del equipo a 60 Hz?
Sí, la frecuencia nominal base es de 50 Hz, pero admite 60 Hz. Esta adaptación técnica requiere confirmación previa durante la fase de revisión del proyecto.
Q6: ¿Para qué tipo de aplicaciones de media tensión se utiliza este modelo?
El modelo LZZBJ9-10C2Q/180 se utiliza en aparamenta interior de 11 kV a 15 kV. Consulte al fabricante Daulma para validar su uso en aplicaciones específicas de distribución.
