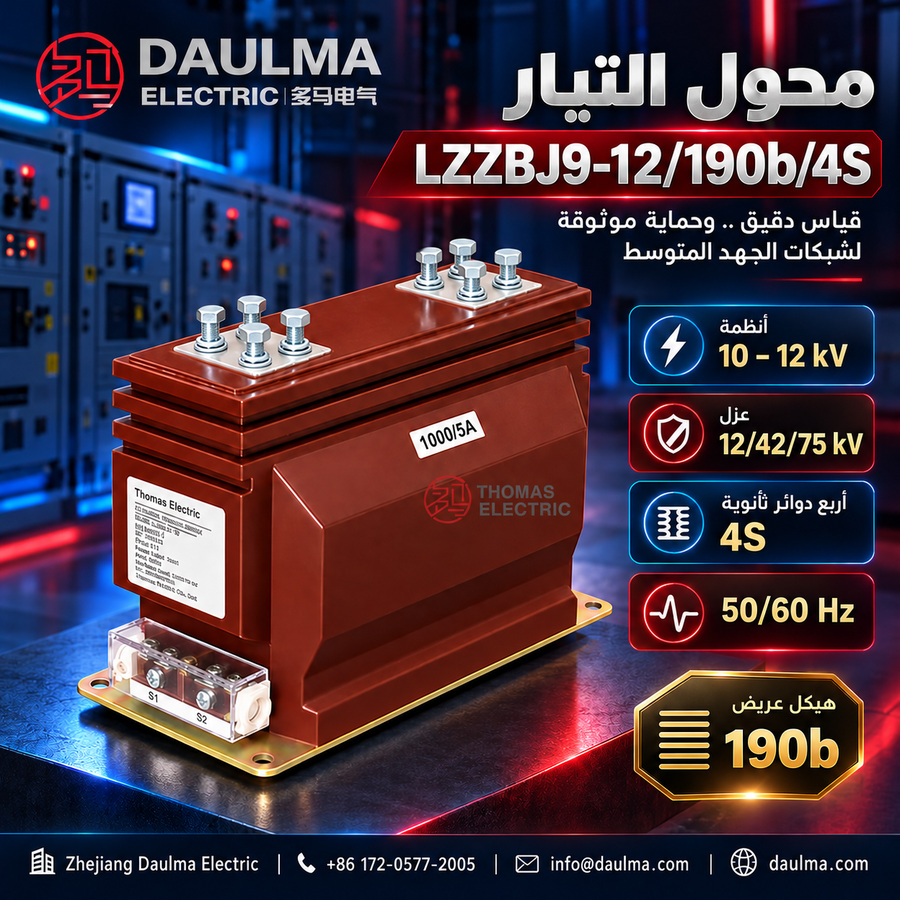

نظرة عامة
يُعد محول التيار LZZBJ9-12/190b/4S محولاً داخلياً جافاً من راتنج الإيبوكسي المصبوب، مصمماً لأنظمة التيار المتردد متوسطة الجهد بجهود 10 كيلوفولت و11 كيلوفولت و12 كيلوفولت. يتميز بهيكل داعم مغلق بالكامل يحتوي على الملفات الابتدائية والثانوية وقلب مغناطيسي حلقي مدمج داخل قالب صلب من راتنج الإيبوكسي، مما يوفر عزلاً كهربائياً موثوقاً وقوة ميكانيكية لتطبيقات الخزانات الكهربائية الداخلية.
يدعم هذا المحول عدة ملفات ثانوية (بنية 4S) لوظائف القياس والحماية المدمجة. وهو متوافق مع المتطلبات القياسية لفئة الدقة، الحمل، وقدرة تحمل القصر في أنظمة 50 هرتز أو 60 هرتز. ومن التطبيقات النموذجية: مراقبة الدوائر الفرعية، قياس الطاقة، الحماية بواسطة المرحلات، والتكامل مع أنظمة SCADA أو أتمتة التوزيع ضمن خزانات معدنية مغلقة.

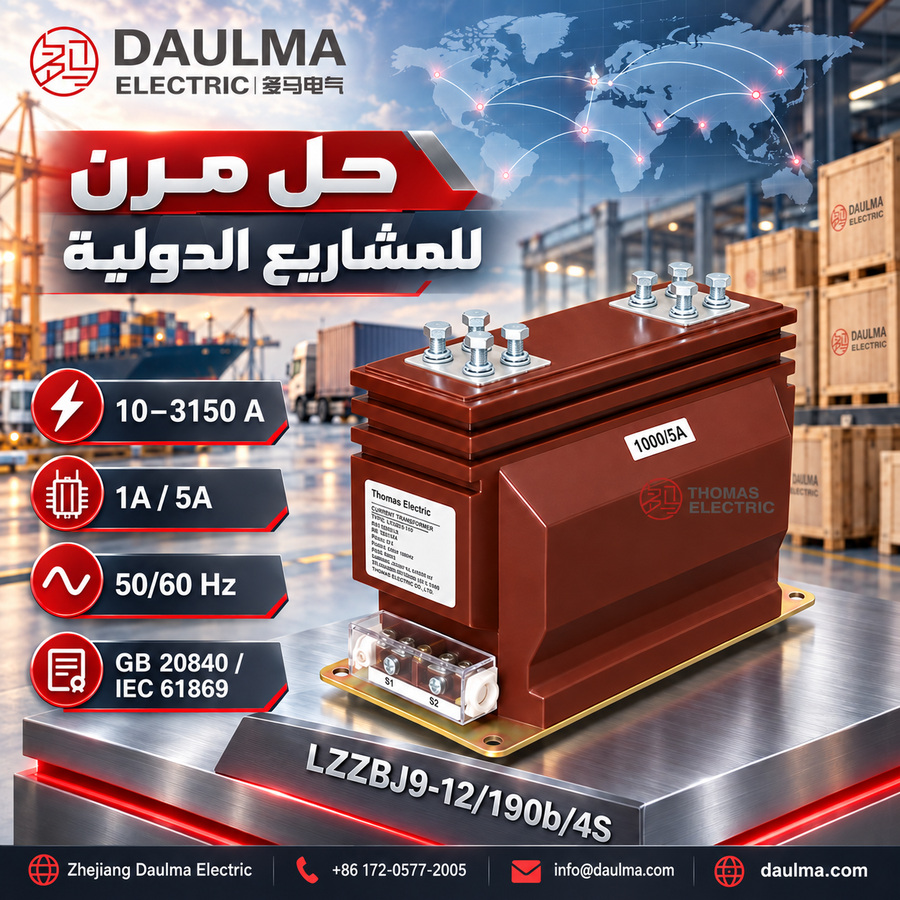

لمحة عن التصنيفات الرئيسية
| المعامل | التصنيف |
|---|---|
| فئة الجهد | 10kV / 11kV / 12kV |
| أعلى جهد للمعدات | 12kV |
| مستوى العزل المقنن | 12/42/75kV (حسب اللوحة التعريفية) |
| التردد المقنن | 50Hz / 60Hz |
| التيار الثانوي | 1A أو 5A |
| الطور | طور واحد |
| نوع التركيب | داخلي من النوع الداعم |
| مادة العزل | راتنج إيبوكسي مصبوب |
| البناء | نوع جاف، مغلق بالكامل |
| التطبيقات | القياس، القياس الكمي، الحماية، المراقبة |
| التكوين الثانوي | 4S (متعدد الملفات) |
| رمز الهيكل | 190b |
ترميز الموديل
- L: محول تيار
- Z: هيكل عمودي / نوع عمود
- Z: عزل بالإيبوكسي المصبوب
- B: مزود بمستوى حماية
- J: تصميم معزز
- 9: رقم التسلسل التصميمي
- 12: أعلى جهد تشغيلي / فئة 12 كيلوفولت
- 190b: العرض الاسمي / رمز أبعاد الهيكل
- 4S: رمز الدائرة الثانوية / تكوين متعدد الملفات الثانوية
- AS12: تسمية سلسلة بديلة لنفس منصة محولات التيار الداخلية من راتنج الإيبوكسي لجهد 12 كيلوفولت

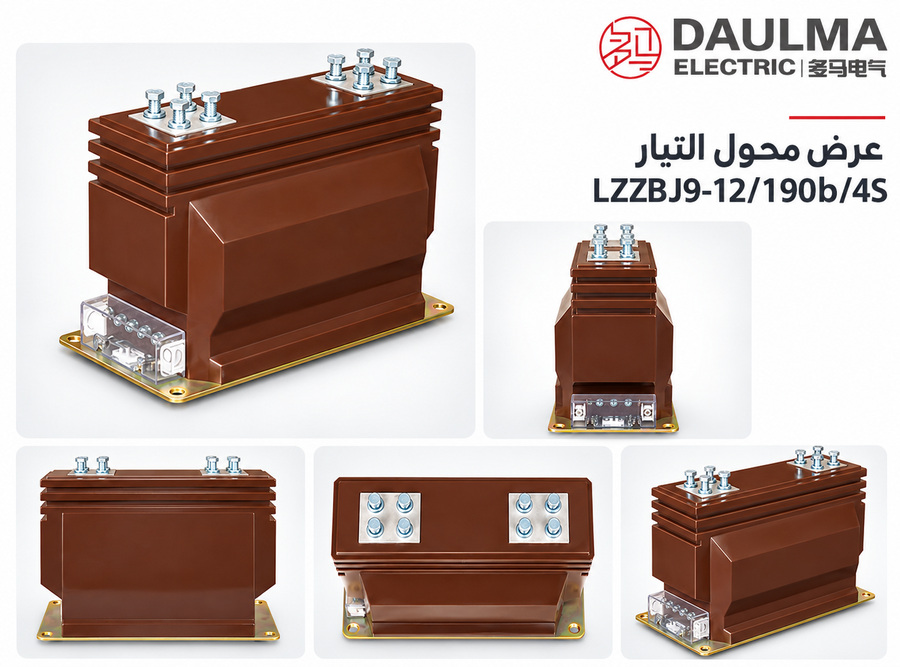

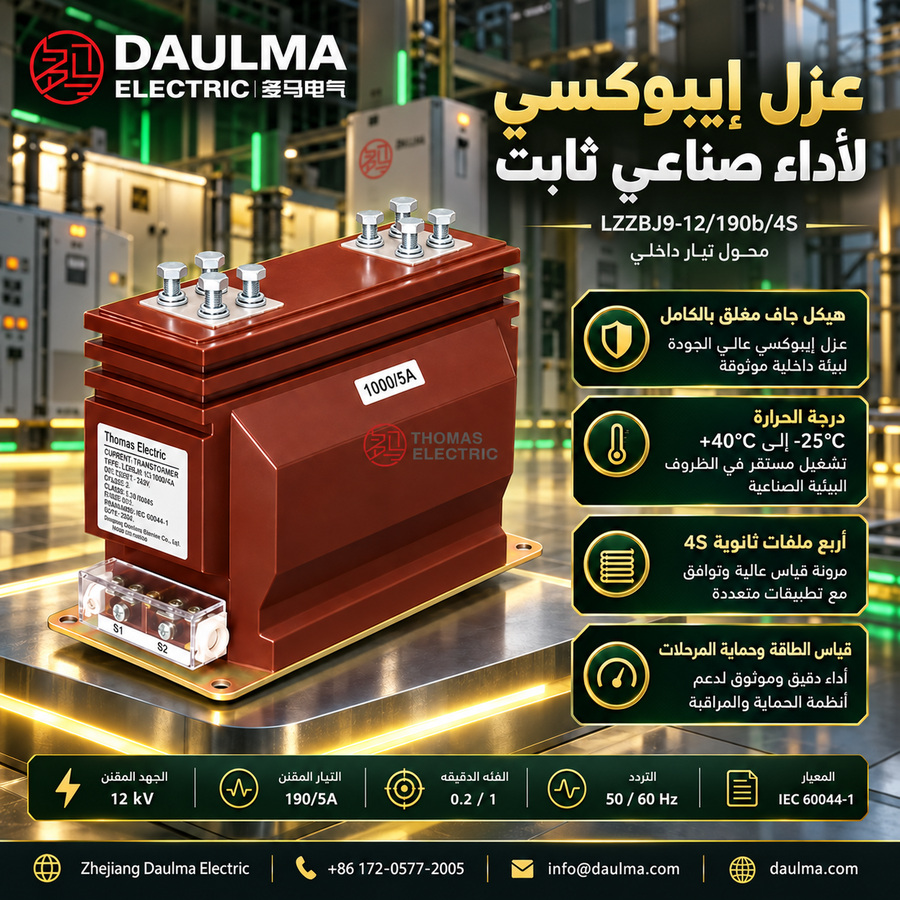

البناء
يستخدم محول التيار LZZBJ9-12/190b/4S بناءً جافاً مغلقاً بالكامل، حيث يتم صب الملف الابتدائي والملف الثانوي والقلب المغناطيسي الحلقي بشكل متكامل داخل جسم صلب من راتنج الإيبوكسي. يوفر هذا العزل المصبوب صلابة ميكانيكية ممتازة، ومقاومة للرطوبة، وأداءً عازلاً مستقراً في ظروف التشغيل الداخلية ذات الجهد المتوسط. ويسمح التصميم الداعم للوحدة بأداء دور مزدوج—تقديم تحويل التيار والعزل الكهربائي الداعم ضمن تجميعات الخزانات الكهربائية. ويضمن الغلاف الإيبوكسي المتين الموثوقية طويلة الأمد في البيئات ذات الرطوبة والغبار المعتدلَين، وهي شائعة في منشآت التوزيع الكهربائي الداخلية.
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: خزانات كهربائية داخلية متوسطة الجهد
- جهد النظام: شبكات فئة 10kV و11kV و12kV
- التردد المقنن: 50Hz / 60Hz
- درجة الحرارة المحيطة: من -25°C إلى +40°C
- بيئة التركيب: يجب أن تكون خالية من الاهتزاز الشديد، والغبار الموصل، والغازات المسببة للتآكل، والوسط المتفجر، والتلوث الشديد، والتكثف غير الطبيعي.
- الظروف الخاصة: في حالات الارتفاعات العالية، أو الرطوبة، أو المناطق الساحلية، أو التلوث العالي، أو ظروف الخزانات الخاصة، يلزم التأكيد الفني قبل الطلب.
المعايير الفنية

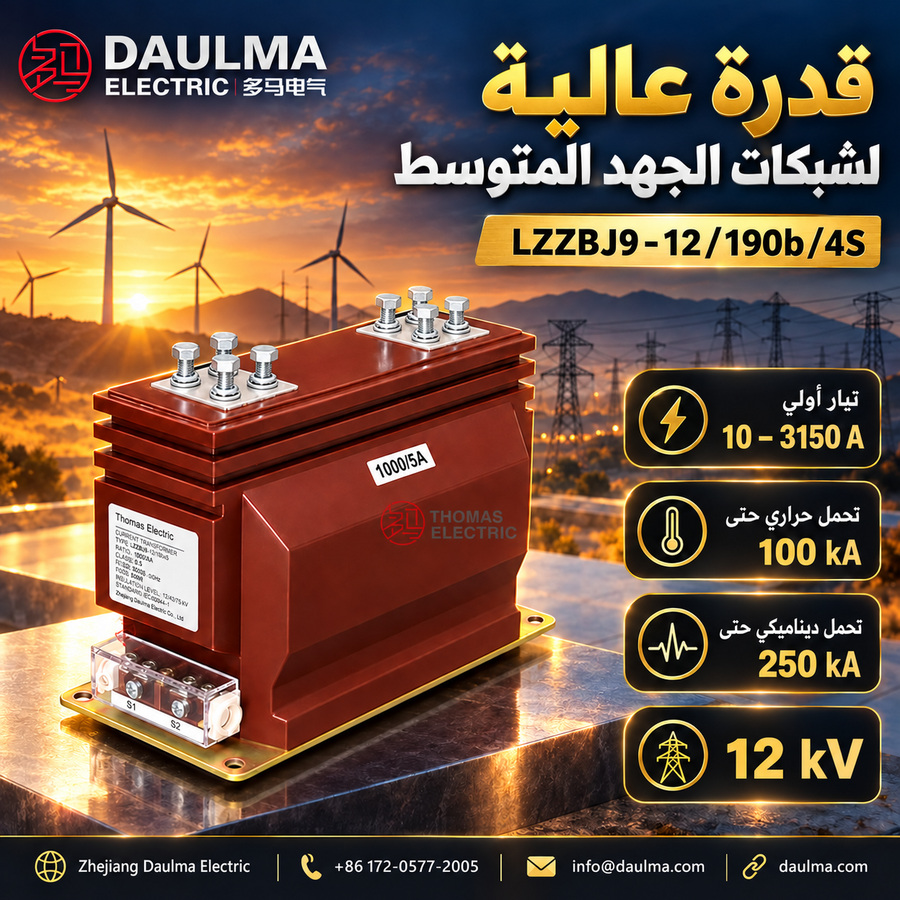

محول التيار LZZBJ9-12/190b/4S هو محول تيار داخلي من راتنج الإيبوكسي المصبوب، مصمم لأنظمة فئة 10kV و11kV و12kV، بمدى درجات حرارة تشغيل من -25°C إلى +40°C. وهو متوافق مع المعيارين GB 20840.1-2010 وGB 20840.2-2014، ويدعم التيارات الابتدائية من 10A إلى 3150A، مع تكوينات متعددة للملفات الثانوية لتطبيقات القياس والحماية المدمجة.
| التيار الابتدائي المقنن (A) |
تركيبة فئات الدقة |
القدرة المقننة (VA) |
التيار الحراري المقنن للمدة القصيرة (kA/1S) |
التيار الديناميكي المقنن (kA) |
|---|---|---|---|---|
| 10~40 | 0.2S/0.5/5P10(10P10)/5P10(10P10) 0.2S/0.5/5P15(10P15)/5P15(10P15) 0.2S/0.5/5P20(10P20)/5P20(10P20) 0.2S/0.5/5P30(10P30)/5P30(10P30) |
15/20/50/50 15/20/30/30 15/20/25/25 15/20/15/15 |
150*I1n(A) | 375*I1n(A) |
| 50~100 | 200*I1n(A) | 500*I1n(A) | ||
| 150~250 | 32 | 80 | ||
| 300~400 | 50 | 125 | ||
| 500~600 | 63 | 160 | ||
| 750~800 | 0.2S/0.5/5P10(10P10)/5P10(10P10) 0.2S/0.5/5P15(10P15)/5P15(10P15) 0.2S/0.5/5P20(10P20)/5P20(10P20) 0.2S/0.5/5P30(10P30)/5P30(10P30) |
20/30/60/60 20/30/40/40 20/30/30/30 20/30/20/20 |
80 | 200 |
| 1000~3150 | 100 | 250 |
التركيب والتوصيلات

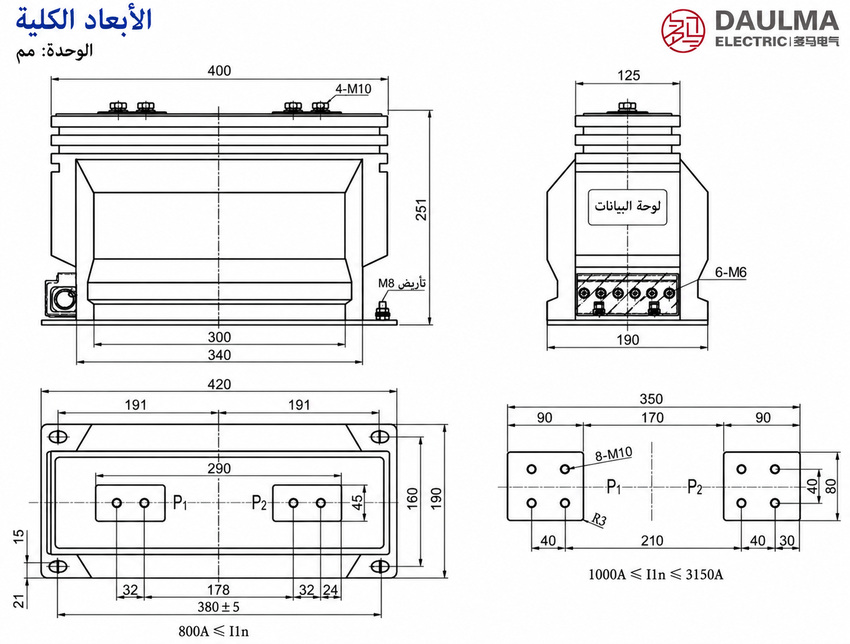

مخطط التركيب
يتم تركيب محول التيار LZZBJ9-12/190b/4S، AS12 كوحدة داخلية من النوع الداعم، مع وجود المحطات الابتدائية في الأعلى والمحطات الثانوية في الأسفل. ويتم التثبيت عبر قاعدة باستخدام 4 براغي M10 أو 8 براغي M10، حسب ترتيب المحطات الابتدائية المقابل لنطاق التيار المقنن. تأكد من المحاذاة مع تخطيط قضبان التوزيع في الخزانة الكهربائية، واحرص على الحفاظ على المسافات المطلوبة بين الأطوار وبين الطور والأرض أثناء التركيب.
الاختيار والأسئلة الشائعة

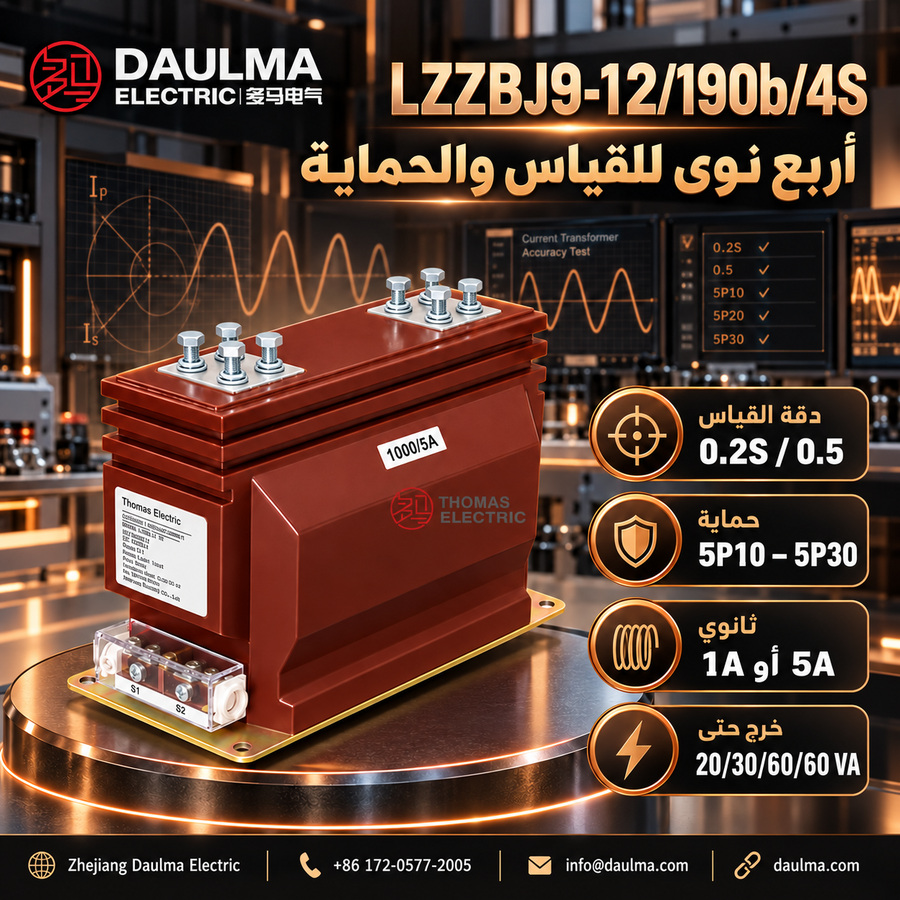

دليل الاختيار
- اختر منصة 190b/4S عندما تحتاج أربع دوائر محددة بالكامل إلى حمل حماية أعلى أو قدرة تحمل أعطال تفوق ما توفره الهياكل الأضيق.
- حدد نسبة تيار تتراوح بين 10A–3150A بناءً على دراسة الحمل، نطاق القياس، ودراسة الأعطال، ثم استخدم التخطيط الابتدائي القياسي أو المعزز للتيار العالي.
- خصص الملفات ذات الفئتين 0.2S و0.5 للقياس/القياس الكمي، والملفين الثالث والرابع لفئات الحماية 5P10 أو 5P15 أو 5P20 أو 5P30.
- احسب حمل كل دائرة وحدد مخرجات الأربع قيم الكاملة، مثل 15/20/30/30 أو 20/30/60/60 فولت أمبير.
- تأكد من دخول فئة المعدات 7.2kV/12kV، وعزل اللوحة التعريفية 12/42/75kV، والتباعد بين المحطات، وثقوب التثبيت (4 أو 8 براغي M10)، ودرجة حرارة التشغيل −25°C.
الأسئلة الشائعة
Q1: هل يمكن استخدام محول التيار هذا في أنظمة 11 كيلوفولت؟
نعم، يخضع لتأكيد المشروع. يُطبق في خزانات كهربائية داخلية لجهود 10 و11 و12 كيلوفولت. يرجى تحديد جهد النظام بدقة للتأكيد من المصنع قبل الشحن.
Q2: أي فئة دقة تُستخدم لعدادات الفوترة التجارية؟
اختر فئة 0.2S لتطبيقات القياس والفوترة الدقيقة. تضمن دقة عالية ضمن التيار المقنن حسب المعايير الفنية المعتمدة. تواصل معنا لتحديد تكوين الملفات الثانوية المناسب.
Q3: ما هي شروط البيئة المحيطة لتركيب هذا المحول؟
يجب أن يكون التركيب داخلياً وخالياً من الغبار الموصل والغازات المسببة للتآكل. درجة الحرارة المحيطة المسموحة تتراوح بين -25 و+40 درجة مئوية. يُنصح بالتأكيد الفني المسبق للمناطق الساحلية أو الرطبة.
Q4: كيف يتم تحديد التيار الحراري والديناميكي المقنن؟
يتم تحديد التيار الحراري والديناميكي بناءً على تيار القصر في الشبكة والتيار الابتدائي الذي يصل إلى 3150 أمبير. يجب مطابقة هذه القيم مع متطلبات نظام الحماية. راجع الجدول الفني لاختيار الفئة.
Q5: ما هي المعايير الدولية المتوافق معها هذا المحول؟
المحول متوافق مع المعايير GB 20840.1-2010 وGB 20840.2-2014. يُصنع من راتنج الإيبوكسي المصبوب لضمان العزل الموثوق في البيئات الداخلية. اطلب شهادات المطابقة والمعايرة الخاصة بالمصنع عند تقديم الطلب.
Q6: هل يمكن تخصيص تكوين الملفات الثانوية الأربعة؟
نعم، يدعم المحول تكوينات متعددة مثل 0.2S/0.5/5P10 لتطبيقات القياس والحماية المدمجة. التخصيص يخضع لمراجعة الهندسية والتأكيد الفني. تواصل مع فريق المبيعات لتحديد المواصفات الدقيقة لمشروعك.
