Tổng quan

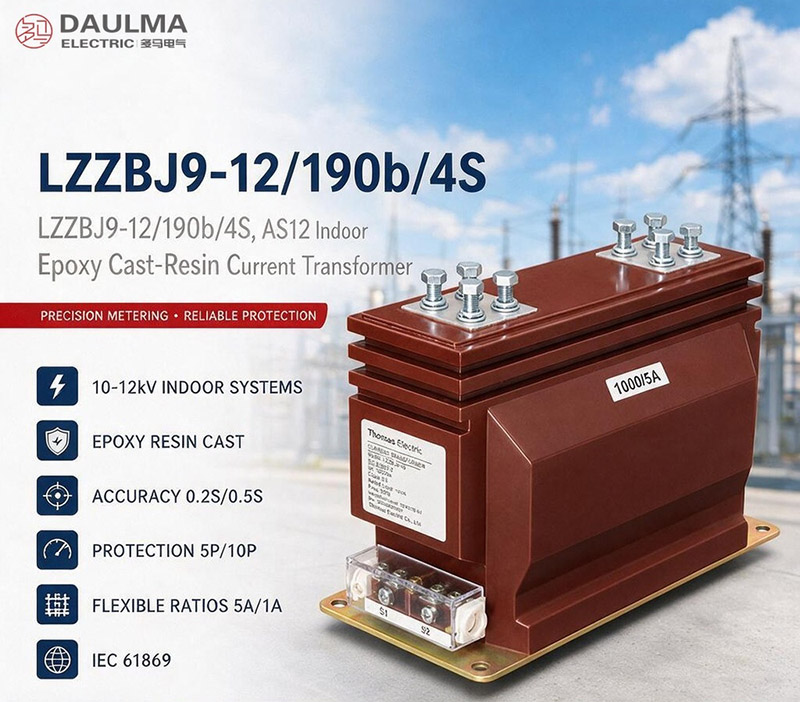

Máy biến dòng LZZBJ9-12/190b/4S là loại máy biến dòng kiểu khô, cách điện bằng nhựa epoxy đúc, dùng cho hệ thống điện xoay chiều trung áp 10kV, 11kV và 12kV trong nhà. Thiết bị có kết cấu trụ hoàn toàn kín với cuộn sơ cấp, cuộn thứ cấp và lõi từ hình xuyến được nhúng nguyên khối trong thân nhựa epoxy rắn, đảm bảo độ cách điện và độ bền cơ học tin cậy cho các ứng dụng trong tủ đóng cắt trong nhà.
Máy biến dòng này hỗ trợ nhiều cuộn thứ cấp (cấu hình 4S) để tích hợp đồng thời chức năng đo lường và bảo vệ. Thiết bị đáp ứng các yêu cầu tiêu chuẩn về cấp chính xác, tải định mức và khả năng chịu dòng ngắn mạch trong hệ thống 50Hz hoặc 60Hz. Các ứng dụng điển hình bao gồm giám sát đường dây, đo đếm năng lượng, bảo vệ rơle và tích hợp vào hệ thống SCADA hoặc tự động hóa phân phối trong tủ đóng cắt kim loại kín.
Thông số định mức chính
| Thông số | Định mức |
|---|---|
| Cấp điện áp | 10kV / 11kV / 12kV |
| Điện áp cao nhất cho thiết bị | 12kV |
| Cấp cách điện định mức | 12/42/75kV (theo nhãn máy) |
| Tần số định mức | 50Hz / 60Hz |
| Dòng điện thứ cấp | 1A hoặc 5A |
| Pha | Một pha |
| Kiểu lắp đặt | Lắp trong nhà, kiểu trụ đỡ |
| Vật liệu cách điện | Nhựa epoxy đúc |
| Kết cấu | Kiểu khô, hoàn toàn kín |
| Ứng dụng | Đo lường, đo đếm, bảo vệ, giám sát |
| Cấu hình thứ cấp | 4S (nhiều lõi) |
| Mã kết cấu | 190b |
Ký hiệu model
- L: Máy biến dòng
- Z: Kết cấu kiểu trụ / cột
- Z: Cách điện bằng nhựa epoxy đúc
- B: Có cấp bảo vệ
- J: Thiết kế gia cường
- 9: Số sê-ri thiết kế
- 12: Điện áp vận hành tối đa / cấp 12kV
- 190b: Chiều rộng danh định / mã kích thước kết cấu
- 4S: Mã sơ đồ thứ cấp / cấu hình nhiều cuộn thứ cấp
- AS12: Ký hiệu dòng thay thế cho cùng nền tảng máy biến dòng trong nhà 12kV cách điện nhựa epoxy
Kết cấu
Máy biến dòng LZZBJ9-12/190b/4S sử dụng kết cấu kiểu khô, hoàn toàn kín, trong đó cuộn sơ cấp, cuộn thứ cấp và lõi từ hình xuyến được đúc nguyên khối trong thân nhựa epoxy rắn. Cách điện bằng nhựa epoxy này mang lại độ cứng cơ học xuất sắc, khả năng chống ẩm và đặc tính điện môi ổn định trong điều kiện vận hành trung áp trong nhà. Thiết kế kiểu trụ cho phép thiết bị đảm nhiệm kép—vừa thực hiện biến đổi dòng điện vừa cung cấp cách điện và đỡ cơ khí trong cụm tủ đóng cắt. Vỏ nhựa epoxy chắc chắn đảm bảo độ tin cậy dài hạn trong môi trường có độ ẩm và bụi ở mức độ trung bình, đặc trưng của các trạm phân phối điện trong nhà.
Thông số kỹ thuật
Điều kiện vận hành
- Vị trí lắp đặt: tủ đóng cắt trung áp trong nhà
- Điện áp hệ thống: mạng lưới cấp 10kV, 11kV và 12kV
- Tần số định mức: 50Hz / 60Hz
- Nhiệt độ môi trường: -25°C đến +40°C
- Môi trường lắp đặt: không có rung động mạnh, bụi dẫn điện, khí ăn mòn, môi trường nổ, ô nhiễm nặng và ngưng tụ bất thường.
- Điều kiện đặc biệt: đối với vùng cao nguyên, ẩm ướt, ven biển, ô nhiễm cao hoặc điều kiện tủ đóng cắt đặc biệt, cần xác nhận kỹ thuật trước khi đặt hàng.
Thông số kỹ thuật
Máy biến dòng LZZBJ9-12/190b/4S là loại máy biến dòng trong nhà cách điện nhựa epoxy, dùng cho hệ thống cấp 10kV, 11kV và 12kV, với dải nhiệt độ vận hành từ -25°C đến +40°C. Thiết bị tuân thủ tiêu chuẩn GB 20840.1-2010 và GB 20840.2-2014, hỗ trợ dòng sơ cấp từ 10A đến 3150A, với cấu hình nhiều cuộn thứ cấp cho ứng dụng kết hợp đo đếm và bảo vệ.
| Dòng sơ cấp định mức (A) |
Tổ hợp cấp chính xác |
Công suất định mức (VA) |
Dòng nhiệt ngắn hạn định mức (kA/1s) |
Dòng động định mức (kA) |
|---|---|---|---|---|
| 10~40 | 0.2S/0.5/5P10(10P10)/5P10(10P10) 0.2S/0.5/5P15(10P15)/5P15(10P15) 0.2S/0.5/5P20(10P20)/5P20(10P20) 0.2S/0.5/5P30(10P30)/5P30(10P30) |
15/20/50/50 15/20/30/30 15/20/25/25 15/20/15/15 |
150×I1n(A) | 375×I1n(A) |
| 50~100 | 200×I1n(A) | 500×I1n(A) | ||
| 150~250 | 32 | 80 | ||
| 300~400 | 50 | 125 | ||
| 500~600 | 63 | 160 | ||
| 750~800 | 0.2S/0.5/5P10(10P10)/5P10(10P10) 0.2S/0.5/5P15(10P15)/5P15(10P15) 0.2S/0.5/5P20(10P20)/5P20(10P20) 0.2S/0.5/5P30(10P30)/5P30(10P30) |
20/30/60/60 20/30/40/40 20/30/30/30 20/30/20/20 |
80 | 200 |
| 1000~3150 | 100 | 250 |
Lắp đặt và đấu dây
Sơ đồ lắp đặt
Máy biến dòng LZZBJ9-12/190b/4S, AS12 được lắp đặt trong nhà theo kiểu trụ đỡ, với các đầu cực sơ cấp ở phía trên và đầu cực thứ cấp nằm ở phía dưới. Việc lắp đặt được thực hiện bằng cách bắt chặt vào đế bằng 4 bu-lông M10 hoặc 8 bu-lông M10, tùy theo bố trí đầu cực sơ cấp tương ứng với dải dòng điện định mức. Đảm bảo căn chỉnh phù hợp với bố trí thanh cái trong tủ đóng cắt và duy trì khoảng cách an toàn pha–pha và pha–đất theo yêu cầu trong quá trình lắp đặt.
Lựa chọn và câu hỏi thường gặp
Hướng dẫn lựa chọn
- Chọn nền tảng 190b/4S khi cần bốn mạch hoàn chỉnh với tải bảo vệ cao hơn hoặc khả năng chịu sự cố vượt trội so với khung hẹp hơn.
- Chọn tỷ số 10A–3150A dựa trên tải, phạm vi đo đếm và nghiên cứu sự cố, sau đó sử dụng bố trí sơ cấp dòng lớn tiêu chuẩn hoặc nâng cao.
- Gán các lõi 0.2S và 0.5 cho đo đếm/đo lường, hai lõi còn lại cho bảo vệ 5P10, 5P15, 5P20 hoặc 5P30.
- Tính toán tải mỗi mạch và chọn tổ hợp công suất đầu ra đầy đủ bốn giá trị, ví dụ: 15/20/30/30 hoặc 20/30/60/60VA.
- Xác nhận cấp thiết bị 7.2kV/12kV, cách điện ghi nhãn 12/42/75kV, khoảng cách đầu cực, lắp đặt bằng 4 hoặc 8 bu-lông M10 và nhiệt độ vận hành −25°C.
Câu hỏi thường gặp
Hỏi 1: Điều gì làm nổi bật nền tảng 190b/4S?
Thân rộng hơn hỗ trợ bốn đầu ra được định mức rõ ràng, tải bảo vệ cao hơn và giao diện thanh cái chắc chắn cho dòng điện lên tới 3150A.
Hỏi 2: Bốn lõi thường được phân bổ như thế nào?
Mẫu phổ biến là lõi đo đếm 0.2S, lõi đo lường 0.5 và hai mạch bảo vệ 5P độc lập cho rơle chính và dự phòng.
Hỏi 3: Tổ hợp tải tối đa là bao nhiêu?
Các cấu hình 750A–3150A có thể đạt tới 20/30/60/60VA, tùy thuộc vào hệ số giới hạn chính xác (ALF) 5P đã chọn.
Hỏi 4: Các cấp bảo vệ nào được cung cấp?
Dữ liệu bao gồm 5P10, 5P15, 5P20 và 5P30. ALF càng cao thường làm giảm tải đạt được, như phản ánh trong các tổ hợp đầu ra.
Hỏi 5: Dòng ngắn mạch định mức cao nhất được liệt kê là bao nhiêu?
Nhóm 1000A–3150A ghi nhận dòng nhiệt 100kA và dòng động 250kA. Xác nhận thời gian chịu dòng nhiệt trong báo cáo thử nghiệm.
Hỏi 6: Tại sao dữ liệu đề cập cả cấp thiết bị 7.2kV và 12kV?
Điều này cho thấy cấu hình phụ thuộc dự án. Không được mặc định cùng mức cách điện; hãy xác nhận chính xác điện áp thiết bị cao nhất và mức điện môi ghi trên nhãn.
Hỏi 7: Việc lắp đặt có khác nhau không?
Model có thể dùng 4 hoặc 8 bu-lông M10 tùy theo bố trí đầu cực sơ cấp, do đó việc khoan lỗ tủ phải tuân theo bản vẽ mặt bằng được phê duyệt.
Câu Hỏi Thường Gặp
Q1: Máy biến dòng LZZBJ9-12 có lắp được ngoài trời không?
Không, thiết bị chỉ thiết kế cho tủ đóng cắt trung áp trong nhà. Môi trường cần tránh rung động, bụi dẫn điện và khí ăn mòn. Vui lòng liên hệ để chọn mẫu ngoài trời.
Q2: Cấp chính xác nào phù hợp cho đo đếm thương mại?
Chọn cấp chính xác 0.2S cho ứng dụng đo đếm thương mại. Thiết bị hỗ trợ 4 cuộn thứ cấp kết hợp đo lường và bảo vệ. Thông số chi tiết cần xác nhận theo tải thực tế.
Q3: Làm sao đặt hàng máy biến dòng cho vùng ven biển?
Cần xác nhận kỹ thuật trước khi đặt hàng cho vùng ven biển, cao nguyên hoặc ô nhiễm cao. Nhà máy sẽ điều chỉnh thiết kế cách điện phù hợp. Hãy gửi yêu cầu kỹ thuật để được báo giá.
Q4: Dòng nhiệt ngắn hạn định mức của thiết bị là bao nhiêu?
Dòng nhiệt ngắn hạn phụ thuộc vào dòng sơ cấp định mức từ 10A đến 3150A. Thiết bị tuân thủ tiêu chuẩn GB 20840.2-2014. Vui lòng cung cấp dòng ngắn mạch hệ thống để chọn đúng thông số.
Q5: Sản phẩm tuân thủ những tiêu chuẩn kỹ thuật nào?
Thiết bị tuân thủ tiêu chuẩn GB 20840.1-2010 và GB 20840.2-2014. Kết cấu cách điện bằng nhựa epoxy đảm bảo an toàn cho hệ thống 12kV. Vui lòng liên hệ để nhận báo cáo thử nghiệm chi tiết.
Q6: Ứng dụng chính của máy biến dòng Daulma LZZBJ9-12 là gì?
Sản phẩm dùng cho hệ thống cấp điện áp 10kV, 11kV và 12kV tần số 50/60Hz. Máy biến dòng đúc epoxy này tối ưu cho đo đếm và bảo vệ rơ-le. Liên hệ nhà sản xuất để nhận catalog chi tiết.
