نظرة عامة
يُعد محولا التيار LZZBJ9-12D1 / LZZBJ9-12D2 من النوع الداخلي المصنوع من راتنج الإيبوكسي المصبوب، والمصمم لمعدات التوزيع متوسطة الجهد بجهد 11 كيلوفولت و12 كيلوفولت. يتميز بهيكل مغلق مدمج على شكل حرف D مع أطراف أولية علوية ولوح طرفيات ثانوية سفلي، مما يوفر عزلًا قويًّا واستقرارًا ميكانيكيًّا للتطبيقات الداخلية.
يدعم هذا المحول فئات دقة القياس مثل 0.2S و0.5S، بالإضافة إلى فئة الحماية 5P20، مما يجعله مناسبًا لقياس التيار، وقياس الطاقة، ومراقبة الدوائر الفرعية، والحماية بالمرحلات في أنظمة التيار المتردد. وهو متوافق مع معايير IEC وGB، ويعمل بتردد 50 هرتز (مع إمكانية توفير 60 هرتز عند الطلب)، وبتيار ثانوي قدره 1 أمبير أو 5 أمبير.
لمحة سريعة عن المواصفات الرئيسية
| المعامل | القيمة المقننة |
|---|---|
| فئة الجهد | 11kV / 12kV |
| مستوى العزل المقنن | 12/42/75kV |
| التردد المقنن | 50Hz (60Hz اختياري) |
| التيار الأولي المقنن | 50A – 2000A |
| التيار الثانوي المقنن | 1A أو 5A |
| دقة القياس | 0.2S, 0.5S |
| فئة الحماية | 5P20 |
| مجموعات اللفات الثانوية | 1S, 2S, 3S, 4S (قابلة للتخصيص) |
| التركيبات النموذجية | 0.2(S)/5P20, 0.5(S)/5P20, 0.2(S)/0.5(S)/5P20/5P20 |
| التطبيق | معدات التوزيع الداخلية، خزائن القياس، لوحات الدوائر الفرعية |
| مادة العزل | راتنج الإيبوكسي المصبوب |
| نوع الهيكل | هيكل داخلي مغلق على شكل حرف D |
رمز التسمية للموديل
- L: محول تيار
- Z: نوع داخلي / مرجع هيكل معزول براتنج الإيبوكسي
- ZB: سلسلة محولات التيار المصوبة براتنج الإيبوكسي
- J: مرجع تصميم معزَّز أو هيكلي
- 9: تسلسل التصميم / منصة المنتج
- 12: فئة جهد 12 كيلوفولت
- D1 / D2: متغيرات ميكانيكية أو في تكوين اللفات الثانوية على شكل حرف D للتطبيقات الداخلية بجهد 12 كيلوفولت

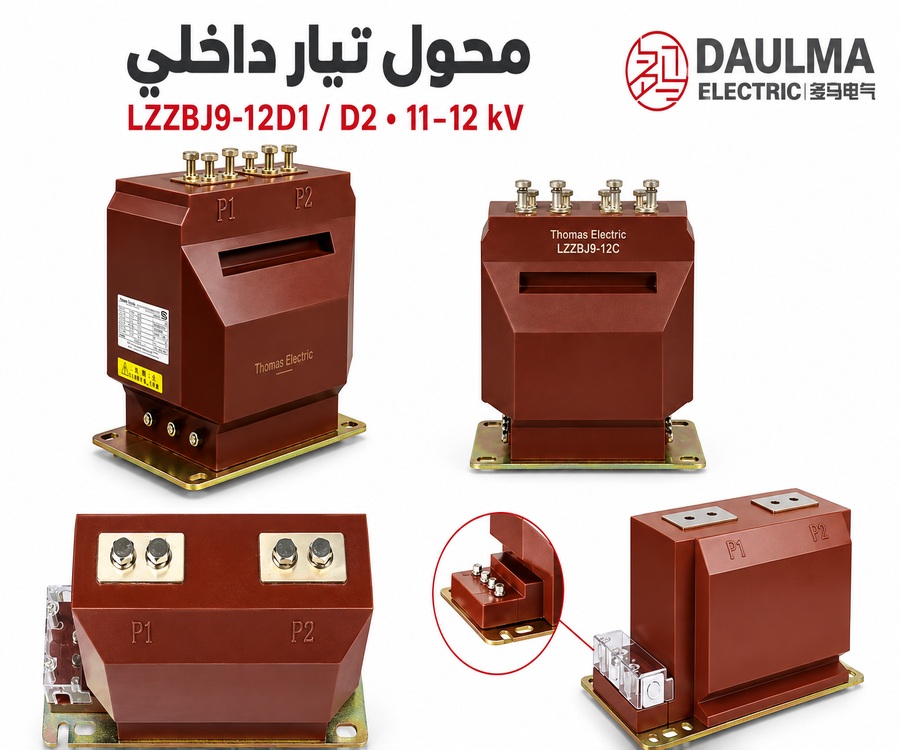

البناء
يتميز محولا LZZBJ9-12D1 / D2 بهيكل داخلي مغلق من راتنج الإيبوكسي المصبوب، مما يضمن قوة عازلة عالية، ومقاومة للرطوبة، ومتانة ميكانيكية. يمر مسار الموصل الأولي عبر مركز القلب، مع أطراف أولية مثبتة في الأعلى لتوصيل آمن. وتُوضع اللفات الثانوية داخل جسم الراتنج المصبوب وتنتهي عند لوح طرفيات سفلي، مما يسمح بفصل واضح بين دوائر القياس ودوائر الحماية. ويتيح التصميم المستطيل المدمج تكوينات متعددة لللفات الثانوية مع الحفاظ على بصمة صغيرة تناسب تخطيطات معدات التوزيع الحديثة. وجميع المكونات الداخلية مغلفة بالكامل براتنج الإيبوكسي، مما يضمن أداءً موثوقًا في ظروف التشغيل الداخلية الاعتيادية.
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: معدات توزيع الجهد المتوسط الداخلية
- الجهد المقنن: أنظمة فئة 11kV و12kV
- التردد المقنن: 50Hz؛ 60Hz باتفاق
- درجة حرارة المحيط: -5°C إلى +40°C
- البيئة الداخلية: يجب أن تكون خالية من الغبار الموصل، والغازات المسببة للتآكل، والمواد المتفجرة، والتلوث الشديد، والتكثف غير الطبيعي.
- ظروف المواقع الخاصة: بالنسبة للمواقع ذات الرطوبة العالية، أو الساحلية، أو المرتفعة، أو الملوثة بشدة، يجب تأكيد تناسق العزل ومسافة الزحف قبل الطلب.
المعايير الفنية
يُعد محولا LZZBJ9-12D1/D2 من محولات التيار الداخلية المصوبة براتنج الإيبوكسي المصممة لأنظمة فئة 11kV و12kV. يعمل ضمن نطاق درجة حرارة محيطة من -5°C إلى +40°C، ويتبع معايير IEC 61869-2 وGB20840.2-2014. يدعم المحول تيارات أولية من 50A إلى 2000A، مع خرج ثانوي 1A أو 5A، ويقدم تركيبات متعددة من فئات الدقة لتطبيقات القياس والحماية.
| التيار الأولي المقنن (A) |
التيار الحراري لثانية واحدة Ith/1s (kA قيمة فعالة) |
التيار الديناميكي Idyn (kA ذروة) |
تركيبات فئات الدقة |
القدرة الثانوية المقننة (VA) |
|||
|---|---|---|---|---|---|---|---|
| 1S/2S/3S/4S | 0.2(S) | 0.5S | 0.5 | 5P20 | |||
| 50 | 21 | 52.5 | 0.2(S)/5P20 0.5(S)/5P20 0.2(S)/0.5(S)/5P20/5P20 |
10 | 15 | 20 | |
| 75 | 22 | 55 | |||||
| 100,150 | 40 | 78 | |||||
| 200 | 37.8 | 94.5 | |||||
| 250 | 40 | 100 | |||||
| 300 | 50.4 | 126 | |||||
| 400~630 | 63 | 130 | |||||
| 1500,1600 | 63 | 130 | |||||
| 2000 | 80 | 200 | |||||
التركيب والتوصيلات

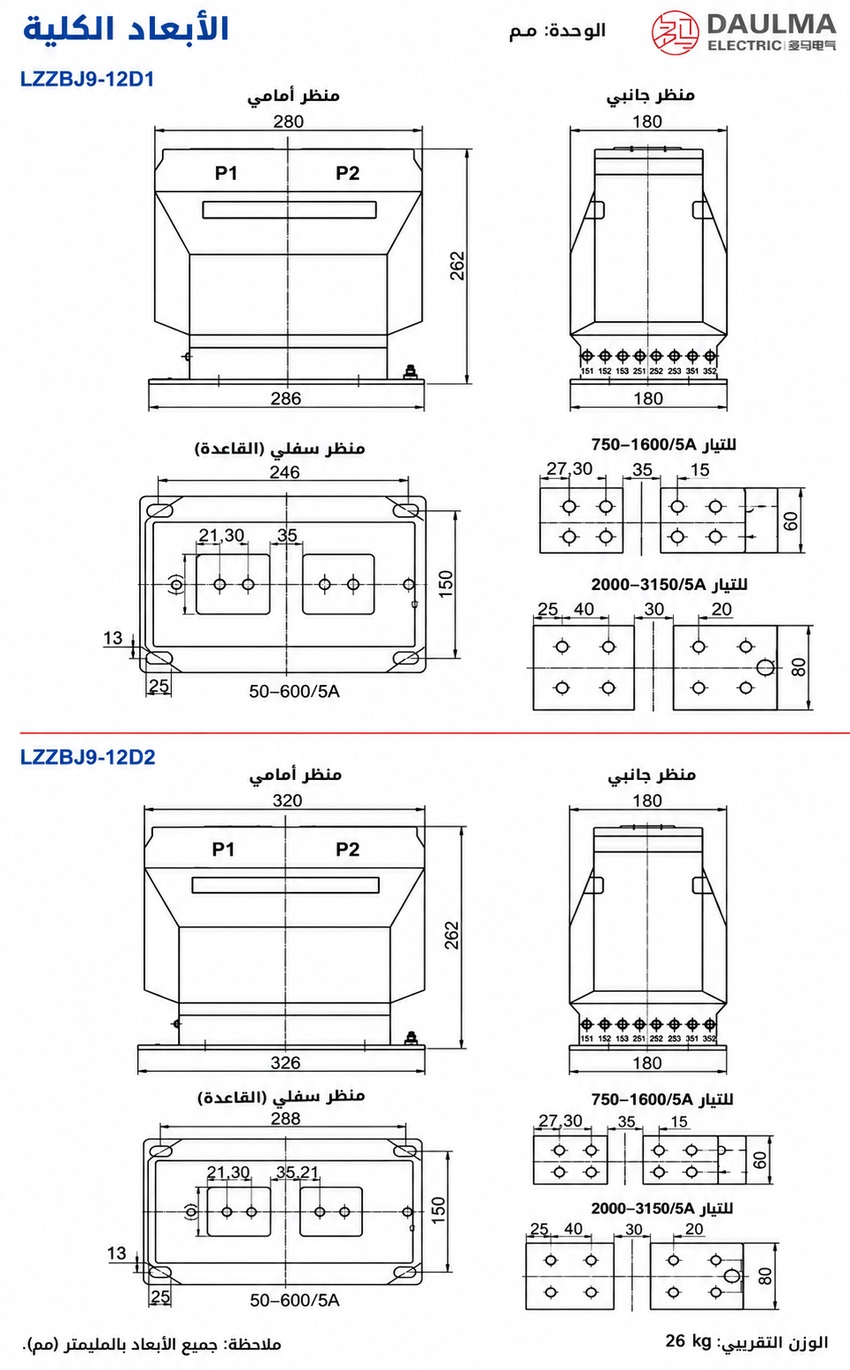

مخطط التركيب
يُصمم محول التيار LZZBJ9-12D1/D2 للتركيب الآمن داخل معدات التوزيع الداخلية. يتطلب التركيب محاذاة دقيقة مع قاعدة التركيب، ومسافة كافية لقضبان التوزيع الأولية، ووصول كافٍ إلى الأطراف الثانوية للتمديد والصيانة. تأكد من توافق المسافات بين الطور والأرض وتخطيط الخزانة مع مواصفات المشروع قبل التجميع النهائي.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر بين D1 أو D2 بناءً على المخطط المعتمد، قاعدة التركيب، واجهة الطرف الأولي، ومجموعة اللفات الثانوية المطلوبة.
- اختر إحدى نسب التحويل المدرجة (50A–2000A) استنادًا إلى الحمل، مدى القياس، ودراسة الأعطال؛ لاحظ أن تسلسل الكتالوج يحتوي على فجوات.
- حدد 1A أو 5A، واطلب لفات 1S–4S مع تحديد صريح لوظائف الدقة 0.2(S) أو 0.5(S) أو 5P20 وتعيينات الأطراف.
- تحقق من قدرات الخرج المرجعية لكل لفة (10VA، 15VA أو 20VA) مقابل أحمال الأجهزة/المرحلات والأسلاك.
- تحقق من قدرة التحمل الحراري (21kA–80kA) والديناميكي (52.5kA–200kA) الخاصة بكل نسبة، وعزل 12/42/75kV، والمسافات الآمنة والتوصيل بالأرض.
الأسئلة الشائعة
Q1: هل يمكن استخدام محول التيار هذا في أنظمة 11 كيلوفولت؟
نعم، المحول مصمم خصيصاً لأنظمة 11 و12 كيلوفولت الداخلية. يتوافق مع معايير IEC 61869-2. يرجى تحديد جهد النظام للتأكيد.
Q2: أي فئة دقة مناسبة لتطبيقات الحماية والقصر؟
اختر فئة 5P20 لدوائر الحماية. تضمن دقة عالية أثناء تيارات القصر حتى 20 ضعف التيار المقنن. يمكن تخصيص التيارات الأولية من 50 إلى 2000 أمبير.
Q3: ما هي شروط البيئة الداخلية لتركيب المحول؟
يجب أن تكون البيئة خالية من الغبار الموصل والغازات المسببة للتآكل. للمواقع الساحلية أو عالية الرطوبة، يجب تأكيد مسافة الزحف والعزل مع المصنع قبل الطلب.
Q4: هل يدعم المحول تردد 60 هرتز للمشاريع الدولية؟
نعم، التردد المقنن الافتراضي هو 50 هرتز، ويمكن توفيره بتردد 60 هرتز بالاتفاق. يرجى تحديد متطلبات التردد في طلب الشراء للتأكيد.
Q5: كيف يتم تحديد التيار الحراري والديناميكي للمحول؟
يتم تحديد التيار الحراري والديناميكي بناءً على التيار الأولي المقنن. على سبيل المثال، لتيار 50 أمبير يكون التيار الحراري 21 كيلو أمبير. تواصل معنا لحسابات القصر الدقيقة.
Q6: ما هي شهادات الاختبار المرفقة مع محولات التيار؟
تُرفق شهادات اختبار المصنع القياسية التي تثبت المطابقة لمعايير IEC 61869-2. للحصول على شهادات طرف ثالث أو اختبارات خاصة، يرجى التواصل مع فريق المبيعات.
Q7: ما هي تطبيقات محول التيار LZZBJ9-12D1/D2 الرئيسيّة؟
يُستخدم كمنتج داخلي من راتنج الإيبوكسي في معدات توزيع الجهد المتوسط. يوفر قياساً وحماية دقيقة لخزانات المفاتيح الكهربائية.
