Descripción general

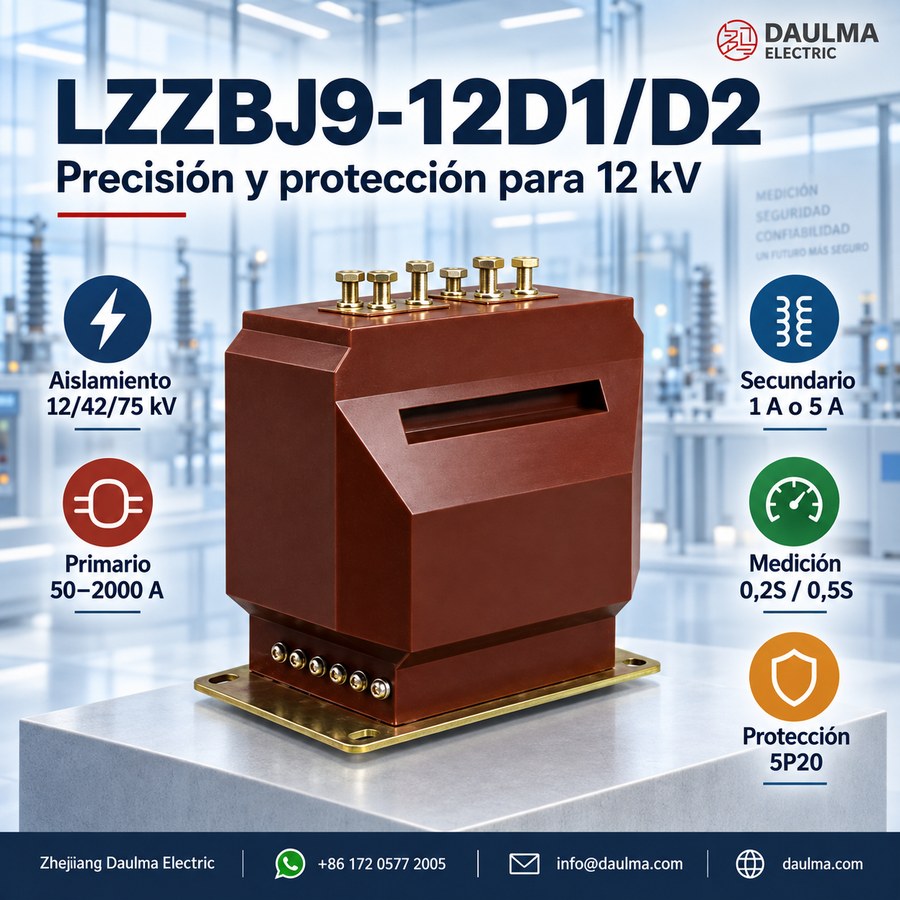

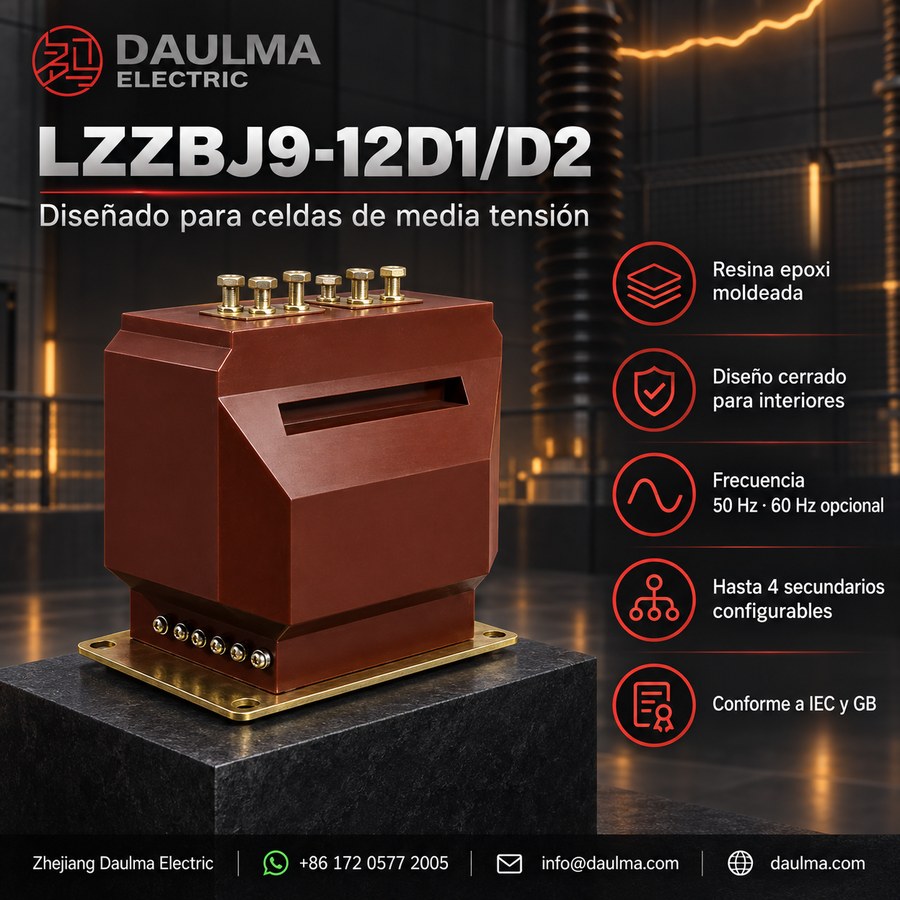

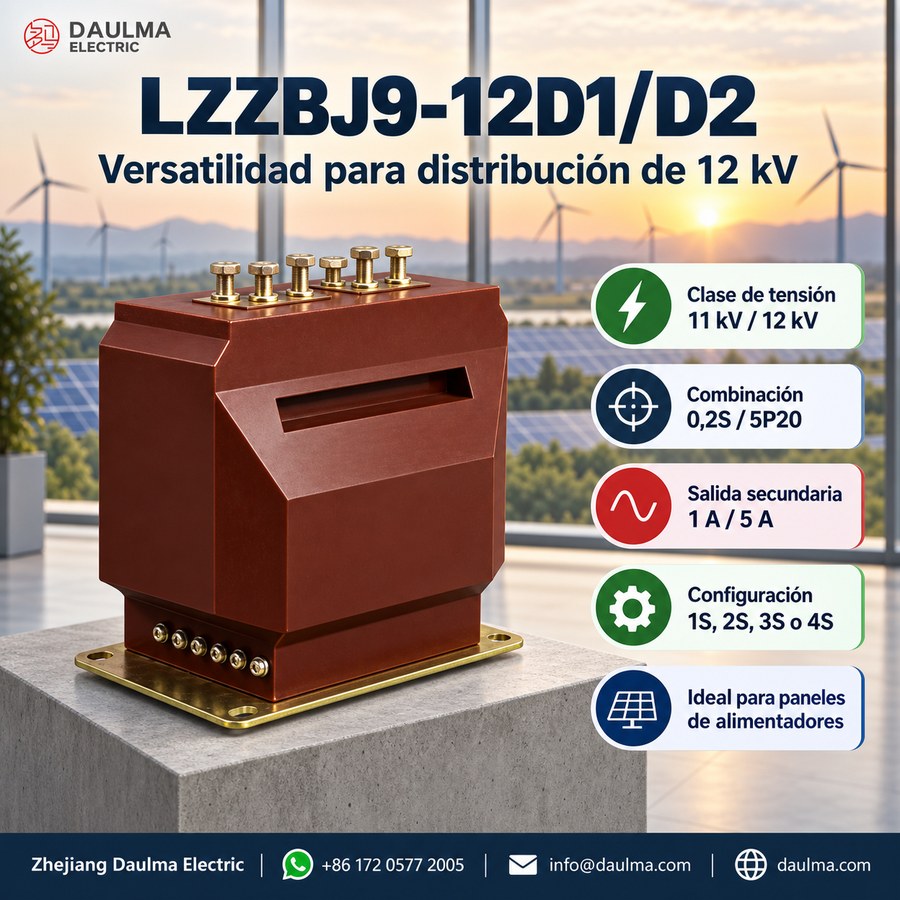

El LZZBJ9-12D1 / LZZBJ9-12D2 es un transformador de corriente para interiores con aislamiento de resina epoxi moldeada, diseñado para celdas de media tensión de clase 11 kV y 12 kV. Cuenta con una carcasa compacta tipo D cerrada, terminales primarios superiores y una borna secundaria inferior, proporcionando aislamiento robusto y estabilidad mecánica para aplicaciones en interiores.

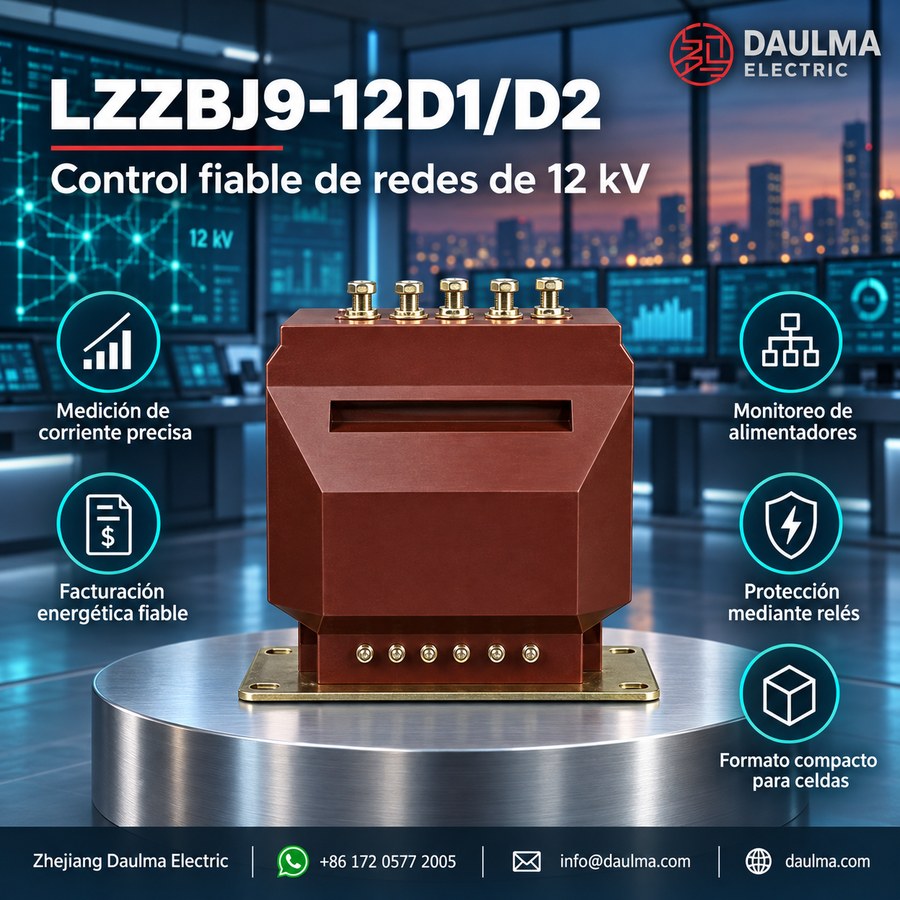

Este TC admite clases de precisión para medición como 0,2S y 0,5S, así como clase de protección 5P20, lo que lo hace adecuado para medición de corriente, facturación energética, monitoreo de alimentadores y protección mediante relés en sistemas eléctricos de corriente alterna. Cumple con las normas IEC y GB, opera a 50 Hz (60 Hz disponible bajo solicitud) y ofrece salidas secundarias de 1 A o 5 A.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | 11 kV / 12 kV |
| Nivel nominal de aislamiento | 12/42/75 kV |
| Frecuencia nominal | 50 Hz (60 Hz opcional) |
| Corriente primaria nominal | 50 A – 2000 A |
| Corriente secundaria nominal | 1 A o 5 A |
| Precisión para medición | 0,2S, 0,5S |
| Clase de protección | 5P20 |
| Grupos de devanados secundarios | 1S, 2S, 3S, 4S (configurables) |
| Combinaciones típicas | 0,2(S)/5P20, 0,5(S)/5P20, 0,2(S)/0,5(S)/5P20/5P20 |
| Aplicación | Celdas de media tensión para interiores, armarios de medición, paneles de alimentadores |
| Material de aislamiento | Resina epoxi moldeada |
| Tipo de estructura | Tipo D cerrado para interiores |
Designación del modelo
- L: Transformador de corriente
- Z: Tipo para interiores / referencia de estructura con aislamiento de resina moldeada
- ZB: Serie de transformadores de corriente con resina epoxi moldeada
- J: Referencia de diseño reforzado o estructural
- 9: Secuencia de diseño / plataforma del producto
- 12: Clase de tensión de 12 kV
- D1 / D2: Variantes tipo D en configuración mecánica o agrupamiento de devanados secundarios para aplicaciones interiores de 12 kV
Construcción

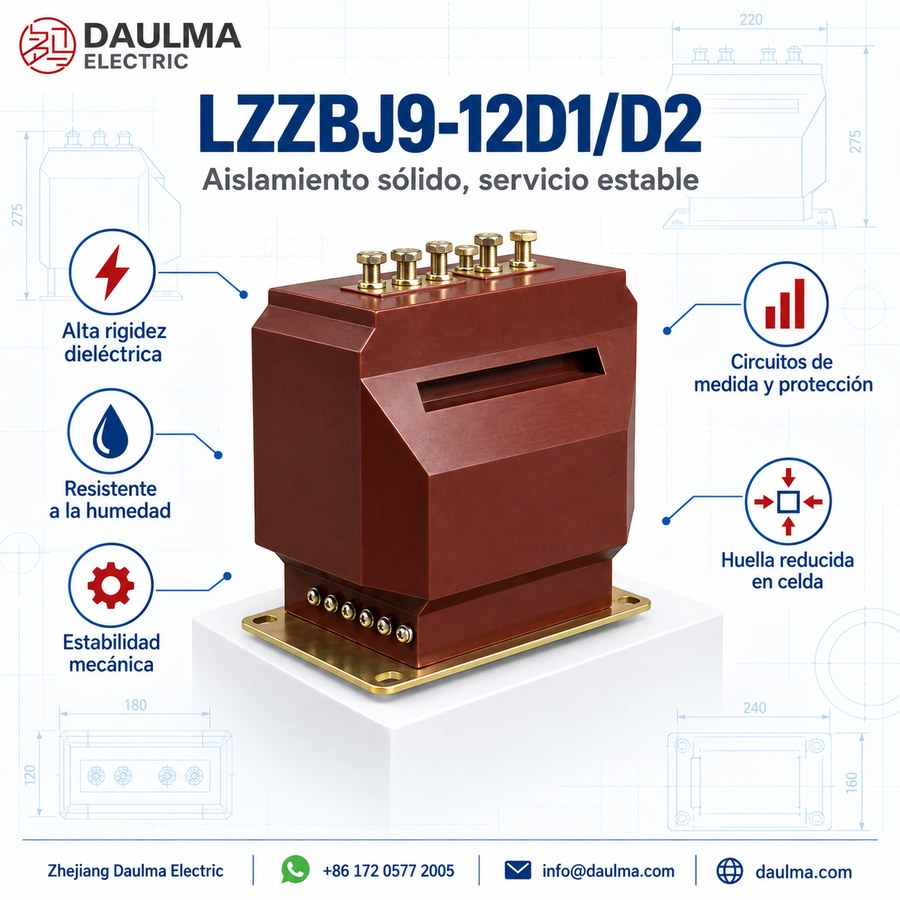

El LZZBJ9-12D1 / D2 presenta una estructura cerrada para interiores con resina epoxi moldeada, garantizando alta rigidez dieléctrica, resistencia a la humedad y durabilidad mecánica. El conductor primario atraviesa el centro del núcleo, con terminales primarios montados en la parte superior para conexión segura. Los devanados secundarios están alojados dentro del cuerpo de resina y finalizan en una borna inferior, permitiendo una clara separación entre circuitos de medición y protección. Su diseño rectangular compacto permite configuraciones multi-secundarias manteniendo una huella reducida, ideal para distribuciones modernas en celdas. Todos los componentes internos están completamente encapsulados en resina epoxi, asegurando un rendimiento fiable en condiciones normales de operación en interiores.
Parámetros técnicos
Condiciones de servicio
- Ubicación de instalación: celdas de media tensión para interiores
- Tensión nominal: sistemas de clase 11 kV y 12 kV
- Frecuencia nominal: 50 Hz; 60 Hz por acuerdo
- Temperatura ambiente: -5 °C a +40 °C
- Ambiente interior: debe estar libre de polvo conductor, gases corrosivos, atmósferas explosivas, contaminación severa y condensación anormal.
- Condiciones especiales del emplazamiento: Para sitios con alta humedad, costeros, de gran altitud o con contaminación severa, se deben confirmar la coordinación del aislamiento y la distancia de fuga antes de realizar el pedido.
Parámetros técnicos
El LZZBJ9-12D1/D2 es un transformador de corriente para interiores con aislamiento de resina epoxi moldeada, diseñado para sistemas de clase 11 kV y 12 kV. Opera en un rango de temperatura ambiente de -5 °C a +40 °C y cumple con las normas IEC 61869-2 y GB20840.2-2014. El dispositivo admite corrientes primarias de 50 A a 2000 A, con salidas secundarias de 1 A o 5 A, y ofrece múltiples combinaciones de clases de precisión para aplicaciones de medición y protección.
| Corriente primaria nominal (A) |
Corriente térmica Ith/1s (kA valor eficaz) |
Corriente dinámica Idyn (kA pico) |
Combinación de clases de precisión |
Carga nominal secundaria (VA) |
|||
|---|---|---|---|---|---|---|---|
| 1S/2S/3S/4S | 0,2(S) | 0,5S | 0,5 | 5P20 | |||
| 50 | 21 | 52,5 | 0,2(S)/5P20 0,5(S)/5P20 0,2(S)/0,5(S)/5P20/5P20 |
10 | 15 | 20 | |
| 75 | 22 | 55 | |||||
| 100,150 | 40 | 78 | |||||
| 200 | 37,8 | 94,5 | |||||
| 250 | 40 | 100 | |||||
| 300 | 50,4 | 126 | |||||
| 400~630 | 63 | 130 | |||||
| 1500,1600 | 63 | 130 | |||||
| 2000 | 80 | 200 | |||||
Instalación y cableado
Diagrama de instalación
El transformador de corriente LZZBJ9-12D1/D2 está diseñado para montaje seguro en celdas de media tensión para interiores. La instalación requiere alineación precisa con la base de montaje, holgura adecuada para barras primarias y acceso suficiente a los terminales secundarios para cableado y mantenimiento. Verifique que las distancias fase-tierra y la distribución del gabinete cumplan con las especificaciones del proyecto antes del montaje definitivo.
Selección y preguntas frecuentes
Guía de selección
- Seleccione D1 o D2 según el dibujo aprobado de la celda, base de montaje, interfaz de terminales primarios y agrupamiento requerido de núcleos secundarios.
- Elija una de las relaciones nominales listadas entre 50 A y 2000 A, considerando la carga, rango de medición y estudio de falla; tenga en cuenta que la secuencia del catálogo presenta intervalos.
- Especifique 1 A o 5 A y solicite núcleos 1S–4S con funciones explícitas 0,2(S), 0,5(S) o 5P20 y asignación de terminales.
- Verifique las cargas nominales por núcleo de 10 VA, 15 VA o 20 VA frente a la carga de instrumentos/relés y conductores.
- Confirme, según la relación, las capacidades térmica (21 kA–80 kA) y dinámica (52,5 kA–200 kA), aislamiento 12/42/75 kV, distancias de seguridad y puesta a tierra.
Preguntas Frecuentes
Q1: ¿Puede instalarse este transformador de corriente en sistemas de 11 kV?
Sí, es compatible con sistemas de 11 kV y 12 kV. Está diseñado para celdas de media tensión interiores con frecuencia de 50 Hz o 60 Hz. Confirme la tensión del sistema al solicitar la cotización.
Q2: ¿Cuándo se requiere confirmar la coordinación de aislamiento?
Es necesario para emplazamientos con alta humedad, zonas costeras o gran altitud. La temperatura ambiente estándar es de -5 °C a +40 °C. Contacte a ingeniería para verificar la distancia de fuga antes de ordenar.
Q3: ¿Cómo seleccionar los valores de corriente térmica y dinámica?
La selección depende del nivel de cortocircuito de su red. El modelo soporta corrientes primarias de 50 A a 2000 A. Consulte a nuestros ingenieros con los datos de su sistema para la selección exacta.
Q4: ¿Cuáles normativas internacionales cumple este transformador de corriente?
Cumple estrictamente con las normas IEC 61869-2 y GB20840.2-2014. Está fabricado con aislamiento de resina epoxi moldeada para sistemas de clase 12 kV. Solicite los certificados de fábrica específicos para su proyecto.
Q5: ¿Son las salidas secundarias configurables a 1 A?
Sí, el equipo admite salidas secundarias de 1 A o 5 A según su requerimiento. Ofrece múltiples combinaciones de clases de precisión para medición y protección. Especifique la relación exacta en su orden de compra.
Q6: ¿Qué pruebas de fábrica se realizan antes del envío?
Las pruebas de rutina estándar se realizan según IEC 61869-2. Para ensayos especiales o requisitos de certificación de terceros, la disponibilidad está sujeta a confirmación. Contacte a nuestro equipo de ventas para detallar sus necesidades.
