نظرة عامة
يُعد محول التيار LZZBJ9-24/185h/2S محولاً داخليًا أحادي الطور من نوع الإيبوكسي المصبوب، ومصنّفًا لأنظمة توزيع الجهد المتوسط بجهود 20 كيلوفولت و22 كيلوفولت و24 كيلوفولت. يتميز ببنية جافة مغلقة بالكامل مع لفائف متعددة الطبقات على شكل خلية نحل وتصميم دائرة مغناطيسية متسلسلة، مما يوفر عزلًا موثوقًا وأداءً مستقرًا في شبكات التيار المتردد بتردد 50 هرتز أو 60 هرتز.
يدعم هذا المحول مخرجي تيار ثانويين (5 أمبير أو 1 أمبير)، وهو مناسب لتطبيقات قياس التيار، عدادات الطاقة، وحماية المرحلات. ويتوافق مع المتطلبات القياسية الخاصة بالتفريغ الجزئي، واستقرار درجة الدقة، وتنسيق العزل في بيئات معدات التوزيع الداخلية للجهد المتوسط، بما في ذلك محطات التحويل الكهربائية والأنظمة الصناعية لتوزيع الطاقة.
لمحة سريعة عن المواصفات الرئيسية
| المعامل | القيمة المصنّفة |
|---|---|
| فئة جهد النظام | 20 كيلوفولت / 22 كيلوفولت / 24 كيلوفولت |
| مستوى العزل المصنّف | 24/65/125 كيلوفولت |
| التيار الأولي | حسب النسب القياسية (مثال: 100–3000 أمبير) |
| التيار الثانوي | 5 أمبير أو 1 أمبير |
| اللفات الثانوية | 2 (تكوين 2S) |
| درجات الدقة | القياس: 0.2، 0.5؛ الحماية: 5P10، 5P15، 5P20 |
| التردد | 50 هرتز أو 60 هرتز |
| نوع التركيب | نوع قضيب التوصيل (Busbar-type)، لمعدات التوزيع الداخلية |
| وسط العزل | إيبوكسي مصبوب |
| الدائرة المغناطيسية | نوع متسلسل (Cascade) |
| هيكل اللفات | متعدد الطبقات على شكل خلية نحل |
| الطور | أحادي الطور |
البناء

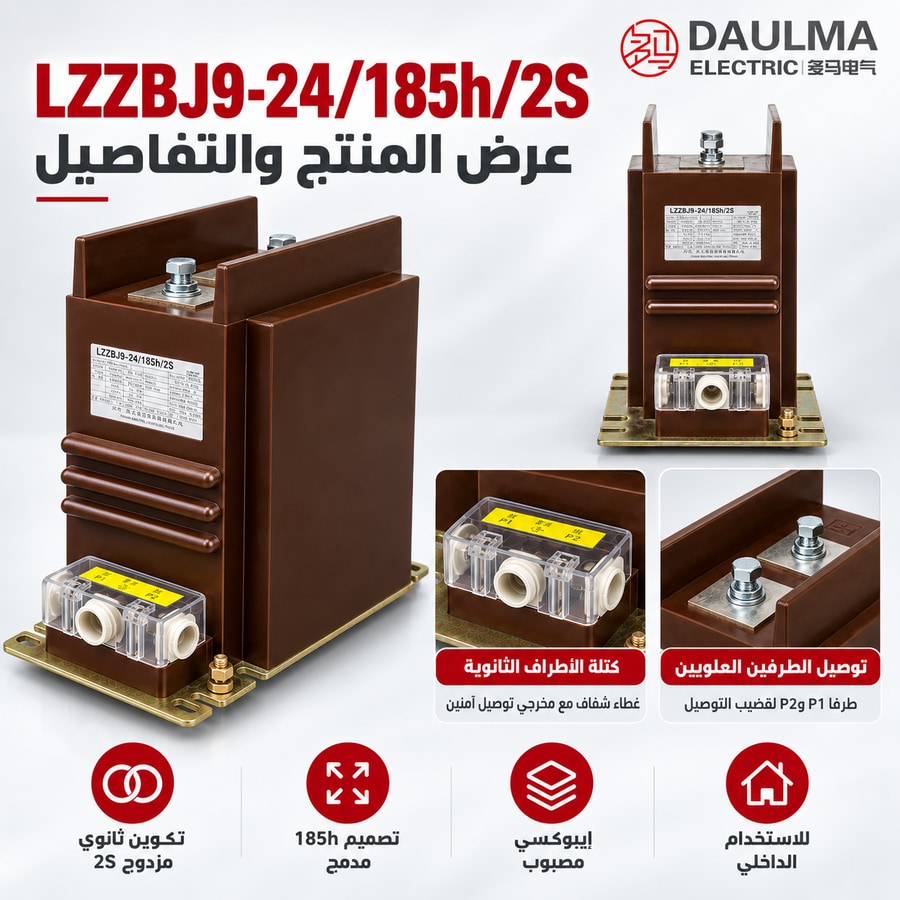

يستخدم محول التيار LZZBJ9-24/185h/2S نظام عزل مغلق بالكامل من الإيبوكسي المصبوب، مما يضمن قوة عازلة عالية، مقاومة للرطوبة، وموثوقية تشغيلية طويلة الأمد في البيئات الداخلية. يستخدم القلب تصميم دائرة مغناطيسية متسلسلة لدعم متطلبات دقة مستقلة لوظائف القياس والحماية. تُرتّب اللفات بنمط متعدد الطبقات على شكل خلية نحل، مما يحسّن استخدام المساحة مع الحفاظ على الاستقرار الحراري والكهربائي. يمر التيار الأولي عبر أطراف قضيب التوصيل المثبتة في الأعلى (P1/P2)، مما يسهّل دمجه في تصاميم معدات التوزيع المدمجة. ويوفّر غلاف الإيبوكسي المصبوب قوة ميكانيكية، ومستويات منخفضة من التفريغ الجزئي، واحتياجات صيانة ضئيلة طوال عمر المنتج.
المعطيات التقنية
ظروف التشغيل
- التركيب: داخلي
- درجة حرارة المحيط: من -5°م إلى +40°م (المدى المرجعي)؛ توفر الكتالوج أيضًا بيانات فنية عامة لنفس المدى
- الارتفاع: ≤2000 متر؛ يتوفر ارتفاع أعلى حسب الطلب الخاص
- الرطوبة: الرطوبة النسبية القصوى عند درجة حرارة الغرفة هي 95%
- شدة التلوث: الفئة الثانية
- الظروف الجوية: عدم وجود غازات، أبخرة، رواسب كيميائية، أو وسائط متفجرة أو مسببة للتآكل قد تؤثر بشكل خطير على العزل
المعايير الفنية
يُعد محول التيار LZZBJ9-24/185h/2S محولاً داخليًا من الإيبوكسي المصبوب مصممًا لأنظمة فئة 20 كيلوفولت و22 كيلوفولت و24 كيلوفولت. يعمل ضمن مدى درجات حرارة محيطة من -5°م إلى +40°م وعلى ارتفاعات تصل إلى 2000 متر، ويتبع معايير GB/T 20840.1 وGB/T 20840.2 وIEC 61869-1 وIEC 61869-2، ويدعم تيارات أولية مصنّفة من 20 أمبير إلى 2500 أمبير.
| التيار الأولي المصنّف (A) |
تركيبة درجات الدقة |
الإخراج المصنّف (فولت أمبير) | التيار الحراري المصنّف قصيرة المدى (كيلو أمبير/1 ثانية) |
التيار الديناميكي المصنّف (كيلو أمبير) |
|||
|---|---|---|---|---|---|---|---|
| 0.2S | 0.2 / 0.5S | 0.5 | 5P | ||||
| 20–40 | 0.2S/0.5 0.2/0.5 0.2/5P10 0.5/5P10 0.2/5P10 0.5/5P10 |
10 | 15 | 15 | 15 | 250 I1n | 625 I1n |
| 50–100 | 300 I1n | 750 I1n | |||||
| 150–250 | 40 | 100 | |||||
| 300–2500 | 15 | 20 | 63 | 160 | |||
| 10–200 | 0.2S/5P20 0.2/5P20 0.5S/5P20 0.5/5P20 0.2S/0.5/5P10 |
10 | 15 | 15 | 15 | 150 I1n | 375 I1n |
| 300–500 | 40 | 100 | |||||
| 600–1000 | 15 | 20 | 20 | 80 | 200 | ||
| 1200–2500 | 0.2S/5P20 0.2/5P20 0.5S/5P20 0.5/5P20 |
20 | 20 | 20 | 30 | 100 | 250 |
ملاحظة:
إذا تجاوزت بيانات المستخدم النطاقات المذكورة أعلاه، فقد تخضع لاتفاق بين المصنّع والمشتري.
التركيب والتوصيلات

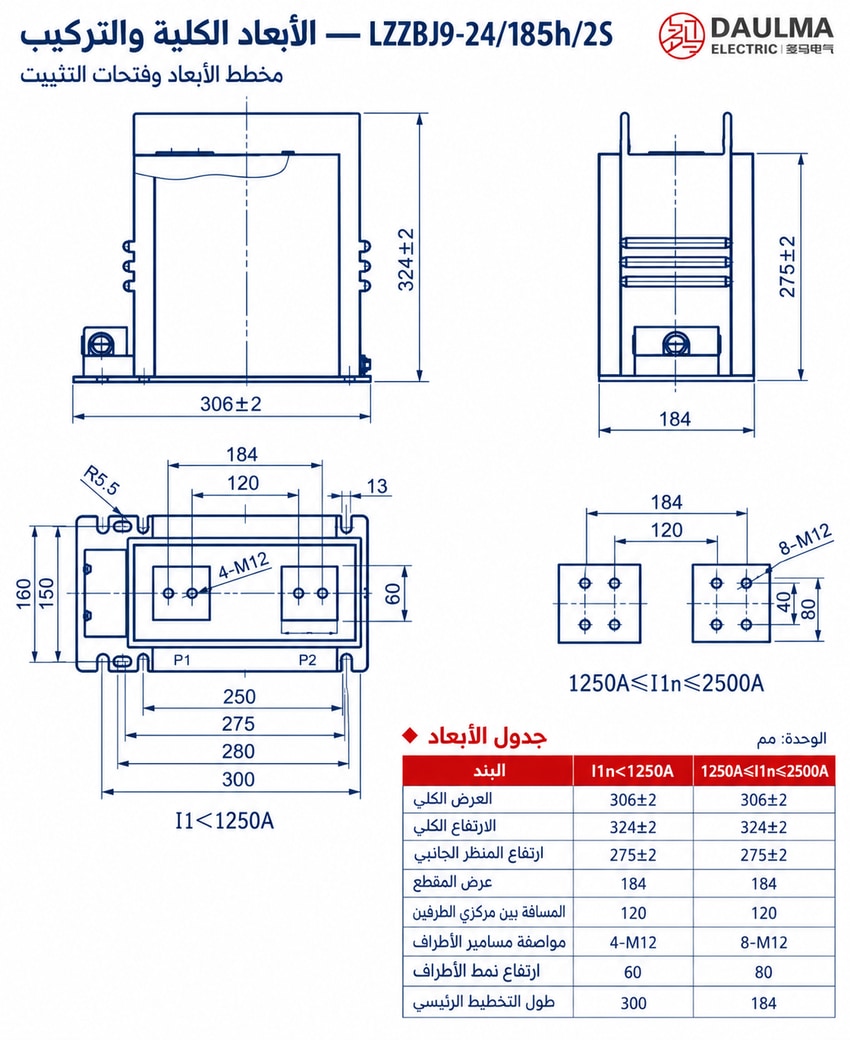

الأبعاد الكلية والتركيب
يُصمم محول التيار الداخلي LZZBJ9-24/185h/2S من الإيبوكسي المصبوب للتركيب داخل معدات التوزيع بجهد 24 كيلوفولت باستخدام ثقوب التثبيت الأساسية المتوفرة. قبل الإنتاج، تحقق من التوافق بين ترتيب الأطراف الأولية من نوع قضيب التوصيل وتخطيط قضبان التوصيل في الخزانة. تأكد من تخصيص مساحة كافية في تصميم اللوحة لإمكانية الوصول إلى الأطراف الثانوية، التأريض، فتح غطاء الأطراف، ومسار التوصيلات.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر محول التيار LZZBJ9-24/185h/2S لتطبيقات معدات التوزيع الداخلية المدمجة بجهد 24 كيلوفولت التي تتطلب عزلًا من الإيبوكسي المصبوب.
- اختر هذا الموديل عند الحاجة إلى مجموعتي لفات ثانويتين—واحدة للقياس (مثل 0.2S أو 0.5S) والأخرى للحماية (مثل 5P10 أو 5P20).
- يفضّل منصة 185h على البدائل الأكبر مثل 220b عندما تكون المساحة محدودة في تخطيط معدات التوزيع.
- تحقق من التوافق مع فئات جهد النظام: 20 كيلوفولت، 22 كيلوفولت، أو 24 كيلوفولت، مع مستوى عزل مصنّف 24/65/125 كيلوفولت.
- تأكد من الملاءمة الميكانيكية بالتحقق من تباعد أطراف قضيب التوصيل، مواضع ثقوب التثبيت الأساسية، عرض جسم المحول، وإمكانية الوصول إلى الأسلاك الثانوية قبل بدء الإنتاج.
الأسئلة الشائعة
س1: ما فئة الدقة المناسبة لعدادات الفوترة التجارية؟
اختر فئة الدقة 0.2S لقياس الفوترة. تضمن دقة ±0.2% ضمن تيارات التشغيل، وتتوافق مع معايير IEC 61869-2. يرجى تأكيد تركيبة الدقة المطلوبة مع المصنع.
س2: هل يمكن تركيب محول التيار هذا في الهواء الطلق؟
لا، المحول مخصص للتركيب الداخلي فقط. يعمل في ظروف خالية من الغازات المسببة للتآكل والوسائط المتفجرة، بدرجة تلوث من الفئة الثانية. تواصل معنا لتطبيقات خارجية.
س3: ما أقصى تيار أولي متاح لهذا المحول؟
يدعم المحول تيارات أولية تصل إلى 2500 أمبير. يمكن تخصيص نسبة التحويل حسب متطلبات المشروع. يرجى إرسال المواصفات الفنية لتأكيد التوفر من المصنع.
س4: كيف يتم تحديد تحمل التيار الحراري القصير؟
يتم تحديد التيار الحراري والديناميكي بناءً على جدول المواصفات الفنية. تعتمد القيم على التيار الأولي المختار، ويجب مطابقتها مع تيارات القصر في النظام. راجع الكتالوج أو تواصل للتحقق.
س5: ما المعايير الدولية التي يتوافق معها هذا المحول؟
يتوافق المحول مع معايير GB/T 20840.1/2 و IEC 61869-1/2. يضمن هذا التوافق الأداء الآمن لأنظمة الجهد 24 كيلوفولت. اطلب شهادات المعايرة عند الطلب إذا لزم الأمر.
س6: أين تُستخدم محولات التيار الإيبوكسية بجهد 24 كيلوفولت؟
تُستخدم بشكل أساسي في لوحات التوزيع الداخلية ومحولات الطاقة ضمن شبكات الجهد المتوسط. توفر عزلًا ممتازًا بمادة الإيبوكسي المصبوب. تواصل معنا لمعرفة ملاءمتها لمشروعك.
