Обзор
Трансформатор тока LZZBJ9-24/185h/2S — однополюсный, эпоксидный литой трансформатор тока для внутренней установки, предназначенный для систем распределительных устройств среднего напряжения 20 кВ, 22 кВ и 24 кВ. Конструкция полностью закрытого сухого типа с многослойной сотообразной обмоткой и каскадной магнитной цепью обеспечивает надежную изоляцию и стабильную работу в сетях переменного тока частотой 50 Гц или 60 Гц.
Данный ТТ поддерживает два вторичных выхода (5 А или 1 А) и подходит для измерения тока, учета электроэнергии и релейной защиты. Он соответствует стандартным требованиям по частичным разрядам, стабильности класса точности и координации изоляции в условиях внутренних распределительных устройств среднего напряжения, включая подстанции энергосистем и промышленные системы распределения электроэнергии.
Ключевые номинальные параметры
| Параметр | Номинал |
|---|---|
| Класс напряжения сети | 20 кВ / 22 кВ / 24 кВ |
| Номинальный уровень изоляции | 24/65/125 кВ |
| Первичный ток | Согласно стандартным коэффициентам трансформации (например, 100–3000 А) |
| Вторичный ток | 5 А или 1 А |
| Вторичные обмотки | 2 (конфигурация 2S) |
| Классы точности | Измерение: 0,2; 0,5; Защита: 5P10, 5P15, 5P20 |
| Частота | 50 Гц или 60 Гц |
| Тип установки | Шинный, для распределительных устройств внутренней установки |
| Изоляционная среда | Эпоксидная литая смола |
| Магнитная цепь | Каскадная |
| Конструкция обмотки | Многослойная сотообразная |
| Фаза | Однофазная |
Конструкция

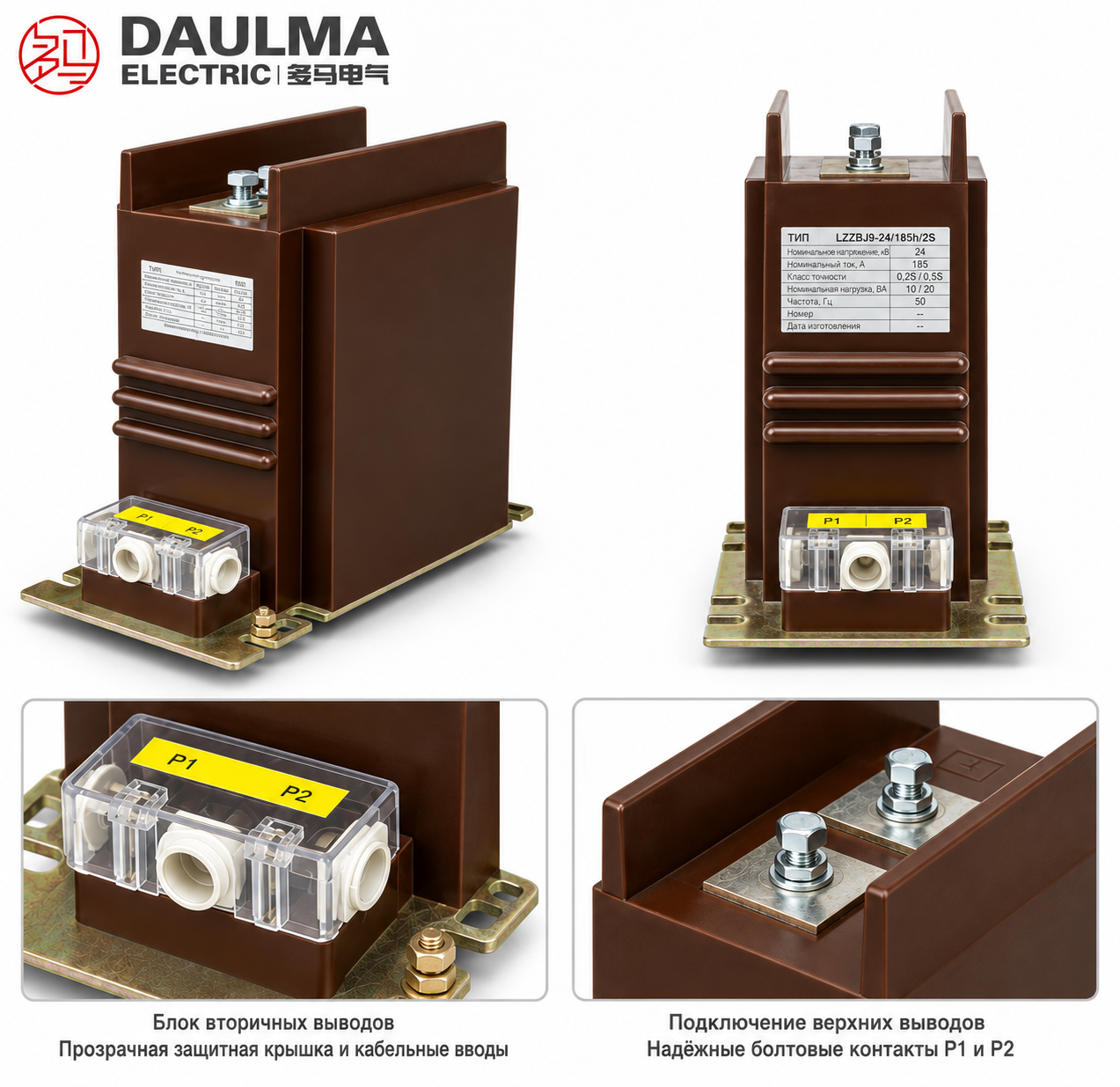

Трансформатор тока LZZBJ9-24/185h/2S использует полностью закрытую систему изоляции из эпоксидной литой смолы, обеспечивающую высокую электрическую прочность, устойчивость к влаге и долговременную надежность при эксплуатации внутри помещений. Сердечник выполнен по каскадной схеме магнитной цепи, что позволяет удовлетворять независимым требованиям к точности для функций учета и защиты. Обмотки выполнены по многослойной сотообразной схеме, оптимизирующей использование пространства при сохранении тепловой и электрической стабильности. Первичные проводники проходят через верхние шинные выводы (P1/P2), что обеспечивает простую интеграцию в компактные распределительные устройства. Прочный корпус из литой эпоксидной смолы гарантирует механическую прочность, низкий уровень частичных разрядов и минимальные требования к техническому обслуживанию на протяжении всего срока службы.
Технические параметры
Условия эксплуатации
- Установка: внутренняя
- Температура окружающей среды: от -5°C до +40°C (основной диапазон); каталог также содержит общие технические данные для диапазона от -5°C до +40°C
- Высота над уровнем моря: ≤2000 м; по специальному запросу возможна поставка для больших высот
- Влажность: максимальная относительная влажность при комнатной температуре — 95%
- Степень загрязнения: класс II
- Атмосферные условия: Отсутствие газов, паров, химических осаждений, взрывоопасных или коррозионных сред, способных существенно ухудшить изоляцию
Технические параметры
Трансформатор тока LZZBJ9-24/185h/2S — эпоксидный литой трансформатор тока для внутренней установки, предназначенный для систем класса 20 кВ, 22 кВ и 24 кВ. Работает при температуре окружающей среды от -5°C до +40°C и высоте до 2000 м, соответствует стандартам GB/T 20840.1, GB/T 20840.2, IEC 61869-1 и IEC 61869-2 и поддерживает номинальные первичные токи от 20 А до 2500 А.
| Номинальный первичный ток (А) |
Комбинация классов точности |
Номинальная нагрузка (В·А) | Номинальный кратковременный ток термической стойкости (кА/1 с) |
Номинальный динамический ток (кА) |
|||
|---|---|---|---|---|---|---|---|
| 0,2S | 0,2 / 0,5S | 0,5 | 5P | ||||
| 20–40 | 0,2S/0,5 0,2/0,5 0,2/5P10 0,5/5P10 0,2/5P10 0,5/5P10 |
10 | 15 | 15 | 15 | 250 I1n | 625 I1n |
| 50–100 | 300 I1n | 750 I1n | |||||
| 150–250 | 40 | 100 | |||||
| 300–2500 | 15 | 20 | 63 | 160 | |||
| 10–200 | 0,2S/5P20 0,2/5P20 0,5S/5P20 0,5/5P20 0,2S/0,5/5P10 |
10 | 15 | 15 | 15 | 150 I1n | 375 I1n |
| 300–500 | 40 | 100 | |||||
| 600–1000 | 15 | 20 | 20 | 80 | 200 | ||
| 1200–2500 | 0,2S/5P20 0,2/5P20 0,5S/5P20 0,5/5P20 |
20 | 20 | 20 | 30 | 100 | 250 |
Примечание:
Если требования заказчика выходят за рамки указанных выше параметров, они могут быть согласованы между изготовителем и покупателем.
Установка и подключение

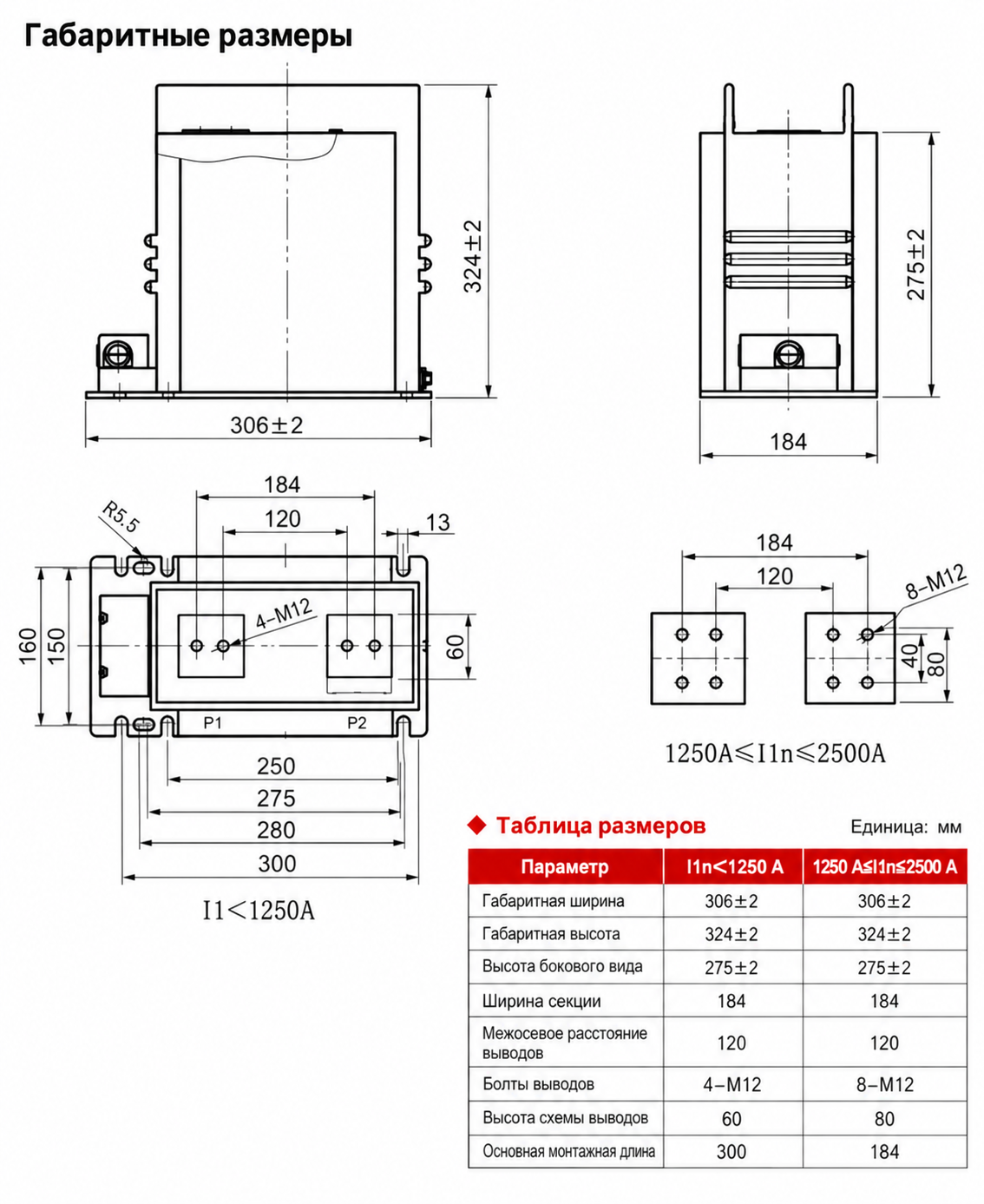

Схема установки
Трансформатор тока LZZBJ9-24/185h/2S — эпоксидный литой трансформатор тока для внутренней установки — предназначен для монтажа в распределительных устройствах 24 кВ с использованием предусмотренных отверстий для крепления основания. Перед производством убедитесь в совместимости расположения первичных шинных выводов с компоновкой шин в шкафу. Убедитесь, что в проекте панели предусмотрено достаточное пространство для доступа к вторичным выводам, заземлению, открыванию крышки клеммной коробки и прокладки проводов.
Подбор и частые вопросы
Руководство по выбору
- Выбирайте LZZBJ9-24/185h/2S для компактных распределительных устройств 24 кВ внутренней установки, требующих эпоксидной литой изоляции.
- Используйте эту модель, когда необходимы две группы вторичных обмоток — одна для учета (например, 0,2S или 0,5S), другая для защиты (например, 5P10 или 5P20).
- Предпочтительнее использовать платформу 185h вместо более крупных аналогов, таких как 220b, при ограниченном пространстве в распределительном устройстве.
- Убедитесь в совместимости с классами напряжения сети: 20 кВ, 22 кВ или 24 кВ, с номинальным уровнем изоляции 24/65/125 кВ.
- Перед производством проверьте межосевое расстояние шинных выводов, расположение отверстий для крепления основания, ширину корпуса ТТ и доступ к вторичным выводам.
Часто задаваемые вопросы
В1: Для каких применений рекомендуется трансформатор тока LZZBJ9-24/185h/2S?
LZZBJ9-24/185h/2S идеально подходит в качестве компактного шинного эпоксидного литого трансформатора тока 24 кВ для внутренней установки с двумя вторичными обмотками — одна для учета, другая для защиты.
В2: Чем платформа 185h отличается от платформы 220b?
Платформа 185h имеет более компактную конструкцию, что делает её предпочтительной для распределительных устройств с ограниченным пространством, тогда как платформа 220b применяется при необходимости большего корпуса или иной конфигурации выводов.
В3: Что означает обозначение «2S»?
«2S» указывает на наличие двух независимых групп вторичных обмоток — как правило, одна оптимизирована для точного учета, а другая — для надежной работы защит.
В4: Для каких напряжений рассчитан данный ТТ?
Он предназначен для внутренней установки в системах 20 кВ, 22 кВ и 24 кВ с номинальным уровнем изоляции 24/65/125 кВ (Ur/Ud/Uimp).
В5: Какие классы точности доступны для учета и защиты?
Стандартные классы точности для учета: 0,2S, 0,2, 0,5, 0,5S; для защиты обычно предлагаются 5P10 и 5P20 в зависимости от требований системы.
В6: Что необходимо проверить перед интеграцией ТТ в распределительное устройство?
Перед производством подтвердите межосевое расстояние шинных выводов, расположение отверстий крепления основания, ширину корпуса ТТ, доступность клеммной коробки, расположение точки заземления, трассировку вторичных цепей и утвержденную схему подключения 2S.
В7: Какие данные необходимы при оформлении заказа?
Укажите класс напряжения, коэффициент трансформации, вторичный ток (1 А или 5 А), комбинацию классов точности 2S, номинальную нагрузку, токи термической и динамической стойкости (Ith/Idyn), чертеж шины, схему выводов и требуемые испытательные отчеты или сертификаты.
Часто задаваемые вопросы
Q1: Можно ли установить этот трансформатор на высоте более 2000 метров?
Стандартная версия рассчитана на высоту до 2000 м. Для высокогорных регионов требуется специальное исполнение. Уточняйте возможность поставки у менеджера.
Q2: Какой класс точности выбрать для коммерческого учета электроэнергии?
Для расчетного учета используйте обмотки класса 0,2S. Они обеспечивают высокую точность в диапазоне от 5 до 120% номинального тока согласно IEC 61869-2.
Q3: Как проверить стойкость к токам короткого замыкания для данного оборудования?
Термическая и динамическая стойкость указаны в таблице технических параметров для каждого первичного тока. Запросите полный отчет об испытаниях на заводе.
Q4: Подтверждают ли документы соответствие трансформатора международным стандартам МЭК?
Продукция соответствует стандартам IEC 61869-1, IEC 61869-2 и GB/T 20840. Необходимые сертификаты и протоколы предоставляются по запросу при размещении заказа.
Q5: Можно ли заказать трансформатор с нестандартным коэффициентом трансформации?
Да, доступен выбор первичного тока от 20 А до 2500 А. Для специфических соотношений свяжитесь с инженерным отделом для согласования параметров.
Q6: В каких распределительных устройствах применяется данная модель токового трансформатора?
Модель LZZBJ9-24 предназначена для внутренней установки в комплектных распределительных устройствах классов 20, 22 и 24 кВ. Литая эпоксидная изоляция надежно защищает активную часть.
Q7: Требует ли эпоксидный корпус дополнительной защиты от влаги и пыли?
Корпус соответствует классу загрязнения II и выдерживает относительную влажность до 95%. Эксплуатация допускается исключительно внутри помещений без агрессивных химических сред.
