نظرة عامة
محولات التيار الجافة من سلسلة PR هي أجهزة كهرومغناطيسية دقيقة مصممة لقياس التيار بدقة، وقياس الطاقة، والحماية بالمرحلات في أنظمة التيار المتردد ذات الجهد المنخفض 0.66 كيلوفولت. وتعمل وفقًا لقانون فاراداي للحث الكهرومغناطيسي، حيث توفر إشارات تيار ثانوية معزولة كهربائيًّا (Galvanically isolated) تتناسب مع التيار الأولي، مما يضمن أداءً موثوقًا في التطبيقات الصناعية وتوزيع الطاقة.
تتميز هذه المحولات بنوع الأكمام (Bushing-type CTs) وتحتوي على قلب مغناطيسي حلقي (Toroidal)، يمر الموصل الأولي عبر فتحته بينما تكون لفات الثانوي ملفوفة حول القلب، لتوفير خرج قياسي بتيار 1 أمبير أو 5 أمبير للأجهزة القياسية وأجهزة الحماية المتصلة بها.
لمحة عن المواصفات الرئيسية
| البند | المواصفة |
|---|---|
| فئة جهد النظام | 0.66 كيلوفولت |
| التردد المقنن | 50 هرتز أو 60 هرتز |
| التيار الثانوي المقنن | 1 أمبير أو 5 أمبير |
| فئات الدقة | 5P10، 10P10، 5P20، 10P20 |
| الحمل المقنن | 2.5 فولت أمبير إلى 30 فولت أمبير (نموذجي) |
| معامل قدرة الحمل | cos φ = 0.8 (متأخر) |
| مستوى العزل (AC/BIL) | 4 كيلوفولت / 10 كيلوفولت |
| الأطراف الأولية | P1 / P2 (نوع أكمام) |
| الأطراف الثانوية | S1 / S2 (أسلاك رصاصية أو أطراف براغي) |
| إمكانية النسبة المتعددة | متاح مع لفات مُشَعَّبة (Tapped windings) |
البناء
تتميز سلسلة PR بهيكل جاف من نوع الأكمام (حلقي) مع عزل قابل للاختيار من العميل: إما راتنج إيبوكسي مصبوب لمقاومة فائقة للرطوبة والقوة الميكانيكية في البيئات الهوائية أو بيئات غاز SF6، أو عزل ملفوف بشريط مناسب للتثبيتات المغمورة في الزيت حيث يوفر زيت المحول دعمًا عازلًا إضافيًّا. ويضمن القلب المغناطيسي الحلقي أداءً كهرومغناطيسيًّا مثاليًّا وخطأ طوريًّا ضئيلًا.
تم تصميم المحول للتثبيت في معدات التوزيع المعزولة بالغاز (GIS) باستخدام SF6 أو الهواء، أو داخل أكمام محولات الطاقة المغمورة في الزيت. ويتم توصيل الأطراف الثانوية إما عبر أسلاك رصاصية أو أطراف براغي حسب متطلبات المشروع. وتخضع علامات الأطراف لاتفاقيات القطبية وفق المعيار IEC 61869-2 (P1/P2، S1/S2) لضمان وظائف القياس والحماية الصحيحة.
المعطيات التقنية
ظروف التشغيل
- بيئة التركيب: معدات التوزيع الداخلية، حاويات خارجية، أو مغمورة في زيت المحول
- الارتفاع: لا يتجاوز 1000 متر فوق مستوى سطح البحر
- درجة الحرارة المحيطة: -25°م إلى +55°م (هواء)؛ وفق مواصفات الزيت (مغمور في الزيت)
- الرطوبة النسبية: متوسط يومي ≤ 95%، متوسط شهري ≤ 90% (عند +20°م)
- الظروف البيئية: خالية من الغازات المسببة للتآكل، الوسائط المتفجرة، الاهتزاز الشديد، أو الصدمات الميكانيكية
البيانات الفنية
| المعامل (مرتبط بالاختيار) |
المواصفة |
|---|---|
| فئات دقة الحماية | 5P10، 10P10 (قياسية)؛ 5P20، 10P20 (عند الطلب) |
| التيار الثانوي المقنن | 1 أمبير أو 5 أمبير |
| نطاق الحمل المقنن | 2.5 فولت أمبير إلى 30 فولت أمبير |
| إمكانية النسبة المتعددة | متاح مع لفات ثانوية مشعّبة |
| مستوى العزل (AC/BIL) | 4 كيلوفولت / 10 كيلوفولت |
| التردد | 50 هرتز أو 60 هرتز |
التركيب والتوصيلات
مخطط التركيب
يتم تركيب محول التيار من سلسلة PR بتمرير الموصل الأولي أو الكم عبر الفتحة المركزية. ويلزم تثبيت آمن باستخدام حوامل أو دعامات. وللتطبيقات المغمورة في الزيت، يجب غمر المحول بالكامل في زيت المحول مع تداول كافٍ. وفي معدات التوزيع المعزولة بالغاز (GIS) التي تستخدم SF6، يجب أن يتوافق ضغط الغاز ونقاوته مع مواصفات مصنّع معدات التوزيع. ويجب الحفاظ على مسافة كافية للوصول إلى توصيلات الدائرة الثانوية وسهولة الصيانة.

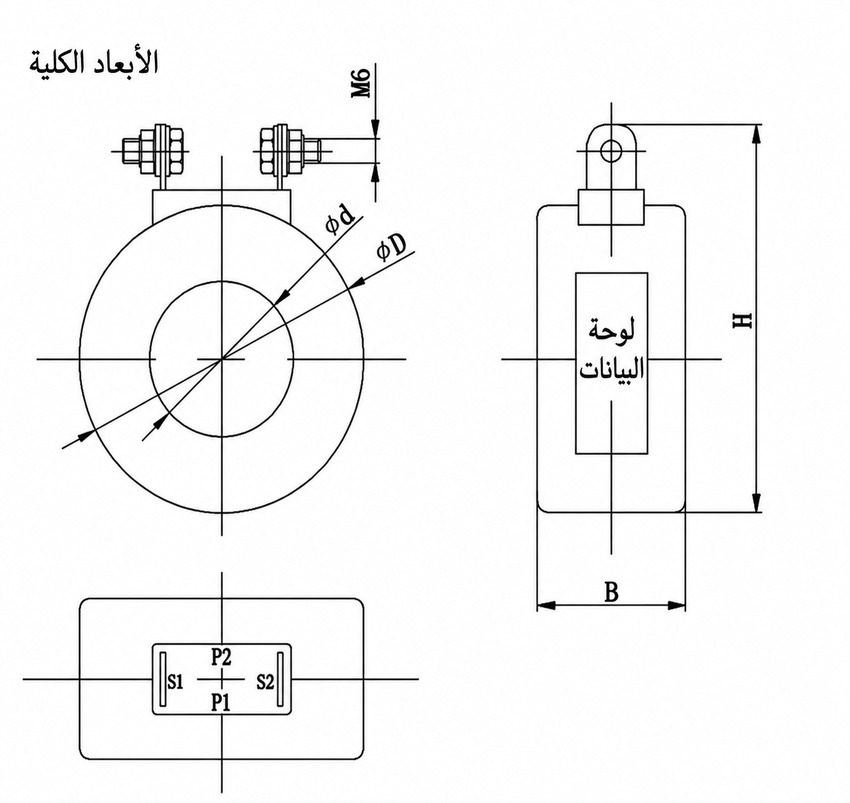

الأبعاد الخارجية
| البعد | القيمة |
|---|---|
| قطر الفتحة (Φ) | كما هو محدد في الطلب (يتوافق مع الكم/الموصل) |
| القطر الخارجي الكلي | حسب الرسم المخصص |
| الارتفاع | حسب الرسم المخصص |
| موقع الطرف الثانوي | كما هو موضح في الرسم البعدي المعتمد |
الاختيار والأسئلة الشائعة
دليل الاختيار
- حدد التيار الأولي المقنن بناءً على الحمل المستمر ونطاق التشغيل المتوقع.
- اختر فئة دقة الحماية (مثل 5P10 للمرحلات الدقيقة؛ 10P10 للتيار الزائد القياسي).
- احسب الحمل الثانوي الإجمالي (فولت أمبير) بما في ذلك استهلاك المرحلات وفقدان الأسلاك.
- حدّد مادة العزل (إيبوكسي للهواء/SF6؛ شريط للزيت) بما يتوافق مع بيئة التركيب.
- قدّم قطر الفتحة وقيود مساحة التركيب للمطابقة الميكانيكية.
- تأكد من التردد (50/60 هرتز) ونوع الطرف الثانوي (أسلاك أو أطراف) عند الطلب.
الأسئلة الشائعة
Q1: كيف أختار بين فئتي دقة الحماية 5P10 و 10P20 لمحول التيار؟
تعتمد على حساسية نظام الحماية. فئة 5P تقيد الخطأ المركب بـ 5% مع إزاحة طورية، بينما 10P تسمح بخطأ 10%. يرجى تحديد متطلبات الترحيل للتأكيد.
Q2: هل يمكن تركيب محول التيار الجاف هذا في حاويات خارجية أو غمره في الزيت؟
نعم، يدعم التركيب الداخلي والخارجي أو الغمر في زيت المحول. يجب ألا تتجاوز درجة الحرارة المحيطة 55°م للهواء، أو وفق مواصفات الزيت للغمر.
Q3: هل يتوفر محول تيار سلسلة PR بنسب تحويل متعددة أو لفات ثانوية مشعّبة؟
نعم، إمكانية النسبة المتعددة متاحة عبر اللفات الثانوية المشعّبة. يتم تخصيص التيار الثانوي بين 1 أو 5 أمبير حسب الطلب. تواصل معنا لتحديد المواصفات.
Q4: ما هو مستوى العزل الكهربائي لمحول تيار 0.66 كيلوفولت من سلسلة PR؟
مستوى العزل القياسي هو 4 كيلوفولت للتردد الصناعي و 10 كيلوفولت لموجة الصواعق. يناسب أنظمة التوزيع حتى 0.66 كيلوفولت بتردد 50 أو 60 هرتز.
Q5: ما هي اختبارات المصنع القياسية قبل شحن محولات التيار الجافة من Daulma؟
تخضع المحولات لاختبارات روتينية قياسية قبل الشحن. تفاصيل شهادات المعايرة ونطاقات الاختبار الدقيقة خاضعة للتأكيد. يرجى التواصل معنا للحصول على وثائق الاختبار المحدثة.
Q6: ما هي التطبيقات الرئيسية لمحول تيار 0.66 كيلوفولت الجاف في لوحات التوزيع؟
يُستخدم بشكل أساسي في معدات التوزيع الداخلية لحماية الدوائر وقياس الأحمال. يدعم أحمالاً مقننة تتراوح بين 2.5 و 30 فولت أمبير.
