Обзор
Трансформаторы тока сухого типа серии PR представляют собой прецизионные электромагнитные приборы, предназначенные для точного измерения тока, учёта электроэнергии и релейной защиты в низковольтных сетях переменного тока классом напряжения 0,66 кВ. Основанные на законе электромагнитной индукции Фарадея, они обеспечивают гальванически изолированный вторичный ток, пропорциональный первичному, гарантируя надёжную работу в промышленных и распределительных сетях.

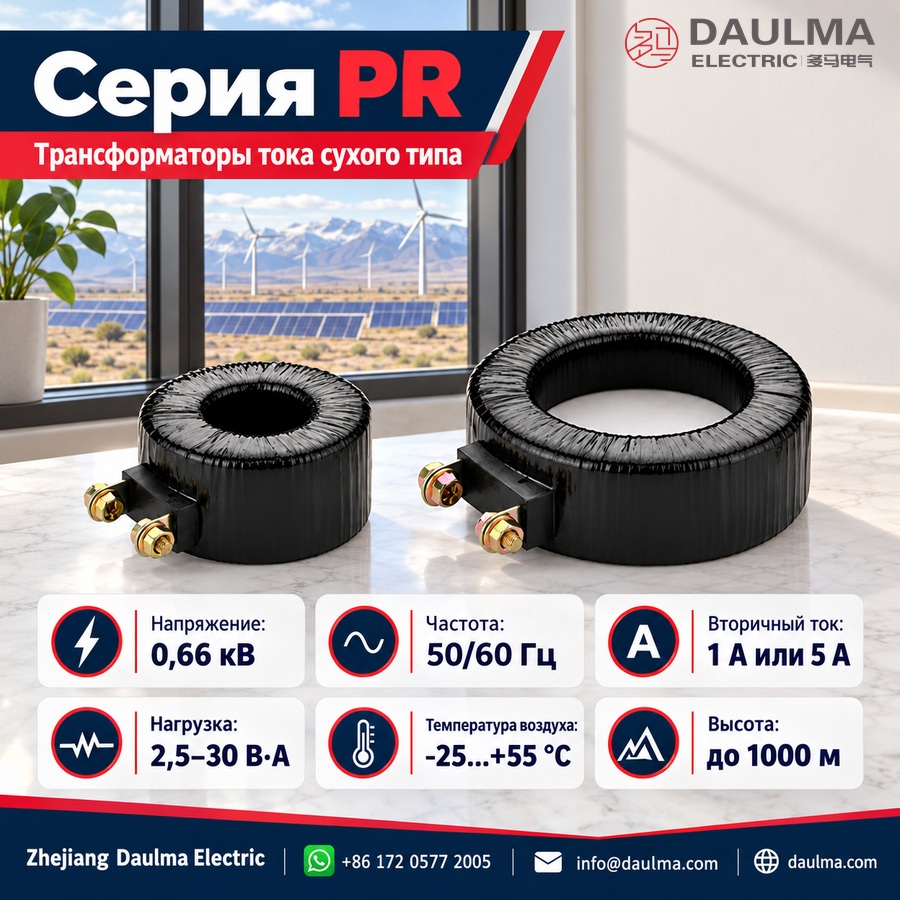

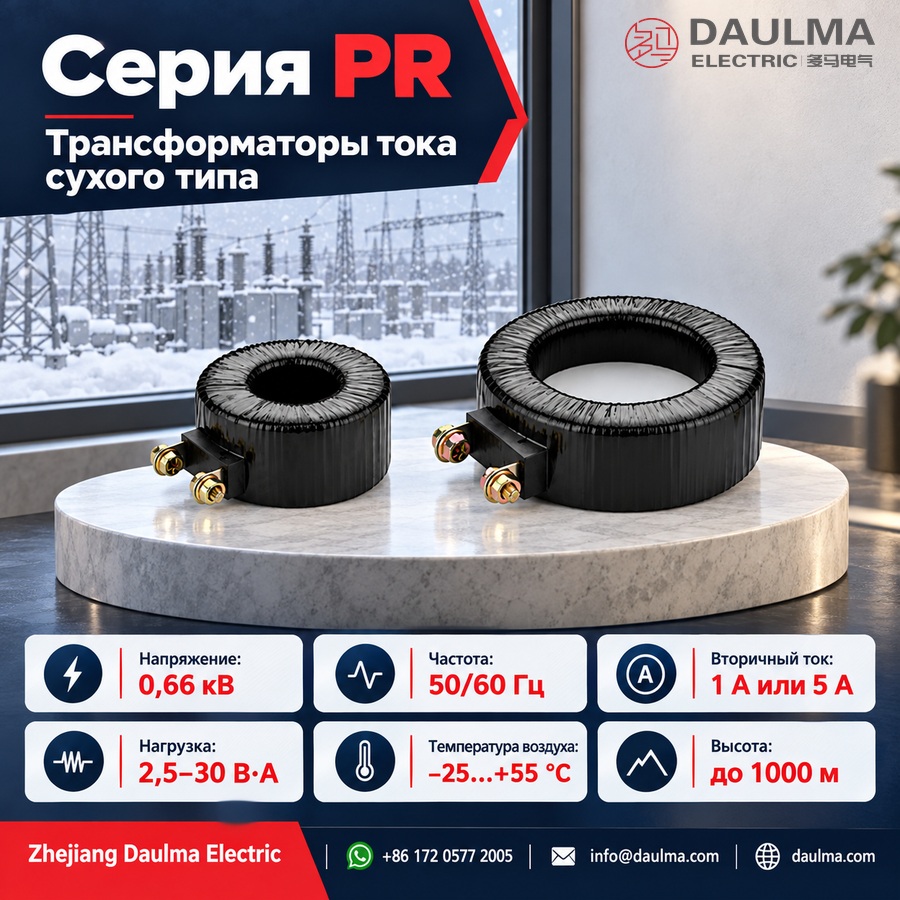

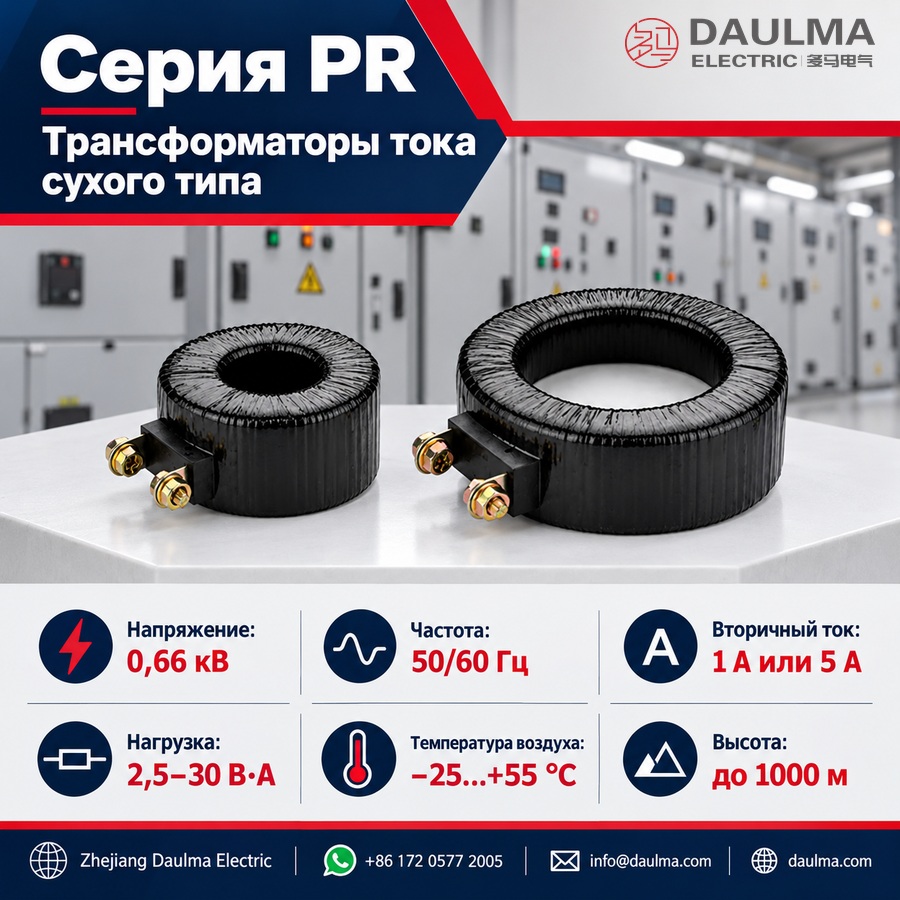

Эти проходные ТТ выполнены с тороидальным магнитопроводом: первичный проводник проходит через центральное отверстие, а вторичная обмотка намотана вокруг сердечника, обеспечивая стандартизированный выходной сигнал 1 А или 5 А для подключённых измерительных и защитных устройств.
Ключевые номинальные параметры
| Параметр | Характеристика |
|---|---|
| Класс напряжения сети | 0,66 кВ |
| Номинальная частота | 50 Гц или 60 Гц |
| Номинальный вторичный ток | 1 А или 5 А |
| Классы точности | 5P10, 10P10, 5P20, 10P20 |
| Номинальная нагрузка | 2,5 В·А – 30 В·А (типично) |
| Коэффициент мощности нагрузки | cos φ = 0,8 (индуктивный) |
| Уровень изоляции (Испытательное напряжение / BIL) | 4 кВ / 10 кВ |
| Первичные выводы | P1 / P2 (проходного типа) |
| Вторичные выводы | S1 / S2 (гибкие провода или винтовые клеммы) |
| Многократное передаточное отношение | Доступно с отводами обмотки |
Конструкция
Серия PR выполнена в виде сухого проходного (кольцевого) трансформатора с выбором изоляции по желанию заказчика: литая эпоксидная смола для повышенной влагостойкости и механической прочности в воздушной или элегазовой (SF6) среде либо изоляция ленточной обмоткой, подходящая для маслонаполненных установок, где трансформаторное масло обеспечивает дополнительную диэлектрическую поддержку. Тороидальный магнитопровод гарантирует оптимальные электромагнитные характеристики и минимальную фазовую погрешность.
Трансформатор предназначен для установки в элегазовых комплектных распределительных устройствах (КРУЭ) с SF6 или воздухом, а также внутри проходных изоляторов силовых трансформаторов, погружённых в масло. Выводы вторичной обмотки выполняются гибкими проводами или винтовыми клеммами в зависимости от требований проекта. Маркировка выводов соответствует полярностной конвенции стандарта МЭК 61869-2 (P1/P2, S1/S2), что обеспечивает корректную работу измерительных и защитных цепей.
Технические параметры
Условия эксплуатации
- Среда установки: Внутренние КРУ, наружные шкафы или погружение в трансформаторное масло
- Высота над уровнем моря: Не более 1000 м
- Температура окружающей среды: от –25 °C до +55 °C (воздух); по спецификации масла (маслонаполненные)
- Относительная влажность: Суточное среднее ≤ 95%, месячное среднее ≤ 90% (при +20 °C)
- Условия окружающей среды: Отсутствие коррозионных газов, взрывоопасных сред, сильной вибрации или механических ударов
Технические данные
| Параметр (для выбора) |
Характеристика |
|---|---|
| Классы точности защиты | 5P10, 10P10 (стандарт); 5P20, 10P20 (по запросу) |
| Номинальный вторичный ток | 1 А или 5 А |
| Диапазон номинальной нагрузки | 2,5 В·А – 30 В·А |
| Многократное передаточное отношение | Доступно с отводами вторичной обмотки |
| Уровень изоляции (Испытательное напряжение / BIL) | 4 кВ / 10 кВ |
| Частота | 50 Гц или 60 Гц |
Установка и подключение
Схема монтажа
Трансформатор тока серии PR устанавливается путём пропускания первичного проводника или проходного изолятора через центральное отверстие. Требуется надёжное крепление с помощью кронштейнов или опор. Для маслонаполненных применений необходимо полное погружение в трансформаторное масло с обеспечением достаточной циркуляции. В КРУЭ с элегазом давление и чистота газа должны соответствовать спецификациям производителя КРУ. Обеспечьте достаточный зазор для доступа к вторичным проводам и обслуживания.
Габаритные размеры
| Размер | Значение |
|---|---|
| Диаметр проходного отверстия (Φ) | По спецификации заказа (соответствует изолятору/проводнику) |
| Общий наружный диаметр | По чертежу заказчика |
| Высота | По чертежу заказчика |
| Расположение вторичных выводов | Согласно утверждённому габаритному чертежу |
Подбор и частые вопросы
Руководство по выбору
- Определите номинальный первичный ток исходя из постоянной нагрузки и ожидаемого рабочего диапазона.
- Выберите класс точности для защиты (например, 5P10 для прецизионной релейной защиты; 10P10 для стандартной токовой отсечки).
- Рассчитайте суммарную вторичную нагрузку (В·А), включая потребление реле и потери в проводах.
- Укажите материал изоляции (эпоксидная смола для воздуха/SF6; ленточная изоляция для масла), соответствующий условиям установки.
- Предоставьте диаметр проходного отверстия и ограничения по монтажному пространству для обеспечения механической совместимости.
- Подтвердите частоту (50/60 Гц) и тип вторичных выводов (провода или клеммы) при оформлении заказа.
Часто задаваемые вопросы
В1: Как выбрать коэффициент трансформации и номинальный первичный ток?
Выбор осуществляется на основе номинальной нагрузки и требуемого диапазона измерения/защиты с последующей проверкой согласования с релейной защитой и конструкцией КРУ.
В2: В чём разница между классами точности защиты 5P и 10P?
Класс 5P ограничивает составляющую погрешность значением ≤ 5% при номинальном кратности предельной кратности (ALF) и фазовой погрешностью ≤ 60 минут; класс 10P допускает составляющую погрешность ≤ 10% без ограничений по фазовой погрешности.
В3: Как определить номинальную нагрузку (В·А) для вторичных цепей с током 1 А/5 А?
Суммируйте нагрузку реле и потери в проводах (I² × R); рассчитайте сопротивление проводов по длине и сечению, затем добавьте указанное производителем потребление реле.
В4: Можно ли использовать трансформаторы серии PR как в воздушных, так и в маслонаполненных установках?
Да: эпоксидная смола — для воздуха/SF6; ленточная изоляция — для масла. Укажите среду эксплуатации при заказе для правильного выбора материала.
В5: Каковы преимущества трансформаторов тока с многократным передаточным отношением?
Позволяют изменять коэффициент трансформации на месте без замены ТТ, адаптируясь к изменению нагрузки или различным применениям — однако при увеличенной стоимости и габаритах.
В6: Каковы обязательные требования к обращению со вторичной обмоткой и соблюдению полярности?
Никогда не оставляйте вторичную обмотку разомкнутой при включённом первичном токе; перед отключением всегда замыкайте накоротко и надёжно заземляйте. Соблюдайте маркировку P1/P2 и S1/S2 в соответствии с полярностной конвенцией МЭК 61869-2.
Часто задаваемые вопросы
Q1: Какой класс точности выбрать для релейной защиты?
Стандартно применяются классы 5P10 или 10P10. Для условий с высокими токами короткого замыкания по запросу доступны 5P20 и 10P20. Уточняйте требования к коэффициенту трансформации у технических специалистов.
Q2: Можно ли заказать трансформатор с несколькими коэффициентами трансформации?
Да, доступна модификация с отводами вторичной обмотки. Это позволяет изменять коэффициент трансформации в зависимости от нагрузки. Свяжитесь с отделом продаж для подготовки коммерческого предложения.
Q3: Где допускается установка сухих трансформаторов серии PR?
Монтаж разрешен во внутренних КРУ, наружных шкафах или в масляной среде. Эксплуатация требует отсутствия коррозионных газов, взрывоопасных сред и сильной вибрации. При проектировании учитывайте ограничение по высоте установки до 1000 м.
Q4: Какие номинальные значения вторичного тока поддерживаются?
Базовые исполнения предусматривают вторичный ток 1 А или 5 А. Диапазон номинальной нагрузки составляет от 2,5 до 30 В·А. Запросите габаритные чертежи для интеграции в ваш проект.
Q5: Для каких систем применяются трансформаторы Daulma серии PR?
Изделия предназначены для измерения и релейной защиты в сетях до 0,66 кВ с частотой 50 или 60 Гц. Уровень изоляции выдерживает испытательное напряжение 4 кВ. Заполните опросный лист для точного подбора модификации.
Q6: Какие заводские испытания проходят трансформаторы перед отгрузкой?
Базовые параметры включают уровень изоляции 4 кВ и импульсное напряжение 10 кВ. Полный перечень заводских испытаний и наличие сертификатов уточняется при размещении заказа. Запросите типовые протоколы испытаний у менеджера.
