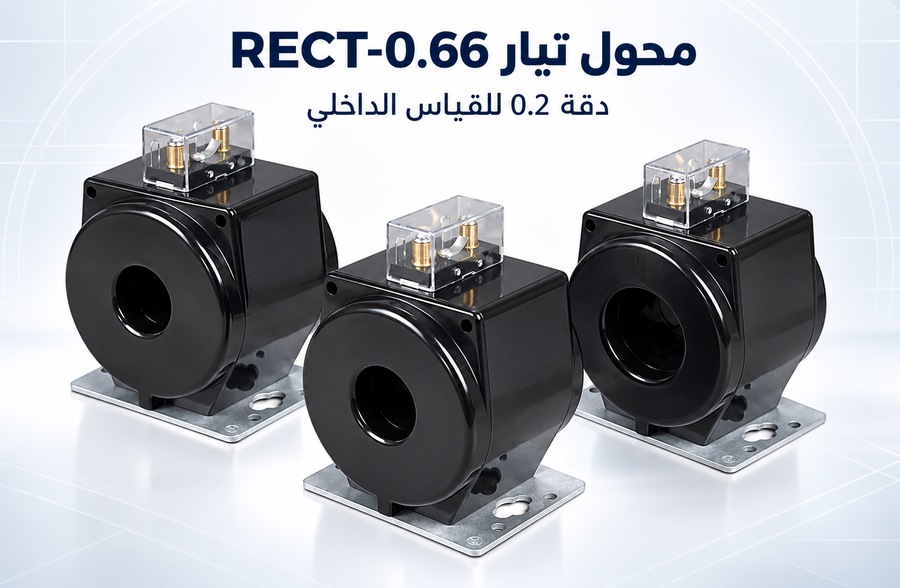

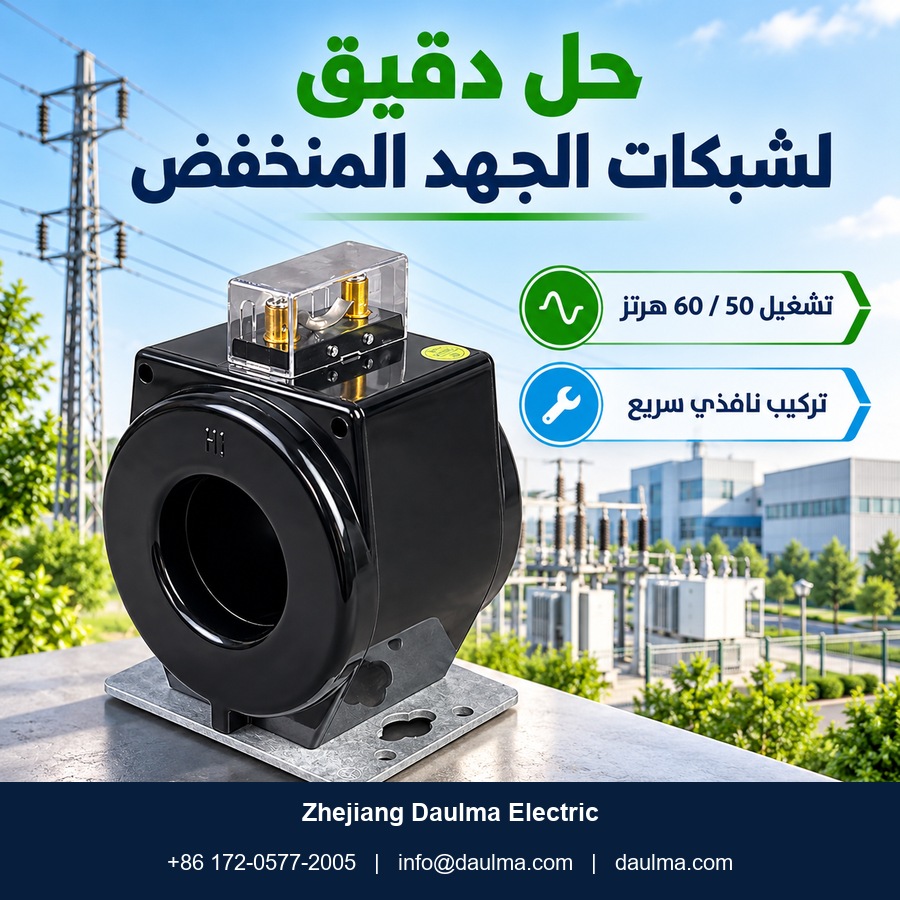

نظرة عامة
يُعد محول التيار RECT-0.66 محولاً داخلياً من راتنج مصبوب مصمماً لأنظمة طاقة التيار المتردد ذات الجهد المنخفض، ويحمل جهداً عازلاً اسميّاً قدره 0.72/3 كيلوفولت. ويعتمد على الحث الكهرومغناطيسي لتوفير تيار ثانوي معزول غالفانيًا يتناسب مع التيار الأولي، مما يضمن قياساً آمناً ودقيقاً في البيئات الصناعية والتجارية.
وقد صُمم وفق معايير مترولوجية عالية، ويقدم محول RECT-0.66 فئة دقة 0.2، مما يجعله مناسباً لقياس الطاقة بدقة، ومراقبة الأنظمة، ودوائر الحماية. وهو متوافق مع المعيارين GB20840.1-2010 وGB20840.2-2014، ويعمل بشكل موثوق في شبكات 50 هرتز و60 هرتز ضمن نطاق تيار أولي يتراوح بين 100 أمبير و800 أمبير.

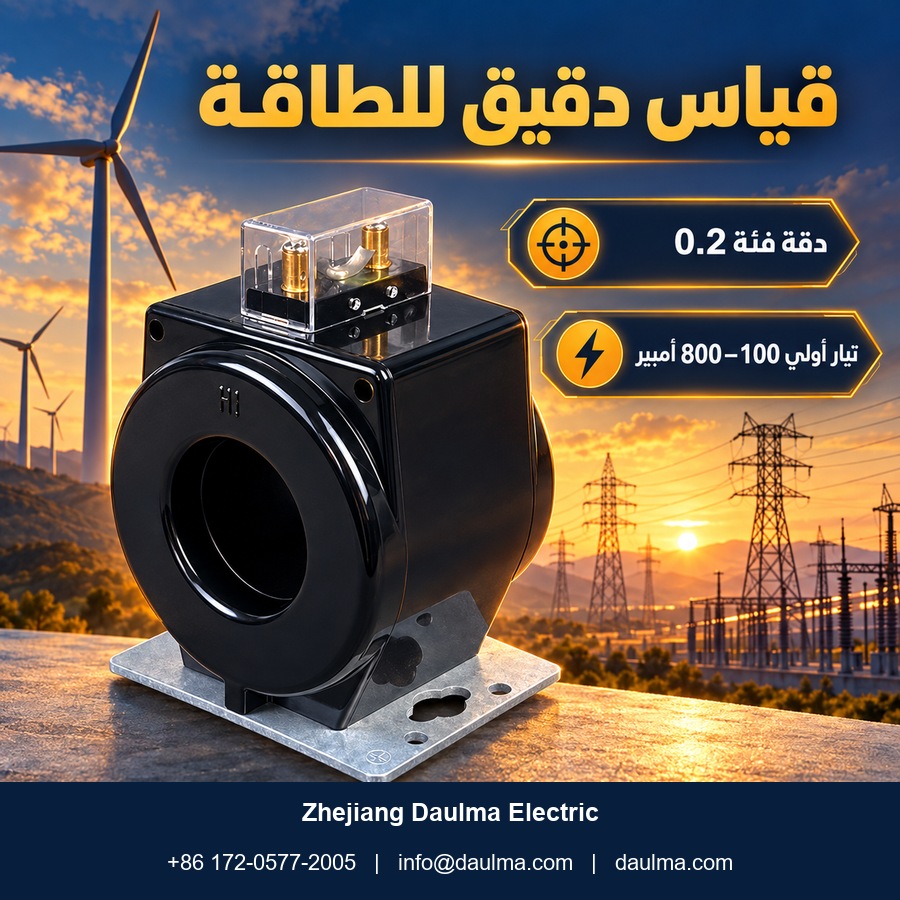

لمحة سريعة عن المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| جهد العزل | 0.72/3 كيلوفولت |
| تردد النظام | 50/60 هرتز |
| فئة الدقة | 0.2 |
| نطاق التيار الأولي | 100 أمبير – 800 أمبير |
| التيار الثانوي | 5 أمبير (قياسي) |
| تيار التحمل الحراري القصير | 100 × In لمدة 1 ثانية |
| الحمل الاسمي | ≥ 5 فولت أمبير (عند فئة دقة 0.2) |
| للاستخدام الداخلي فقط | نعم |
| مادة العزل | راتنج مصبوب |
| الامتثال للمعايير | GB20840.1-2010، GB20840.2-2014 |

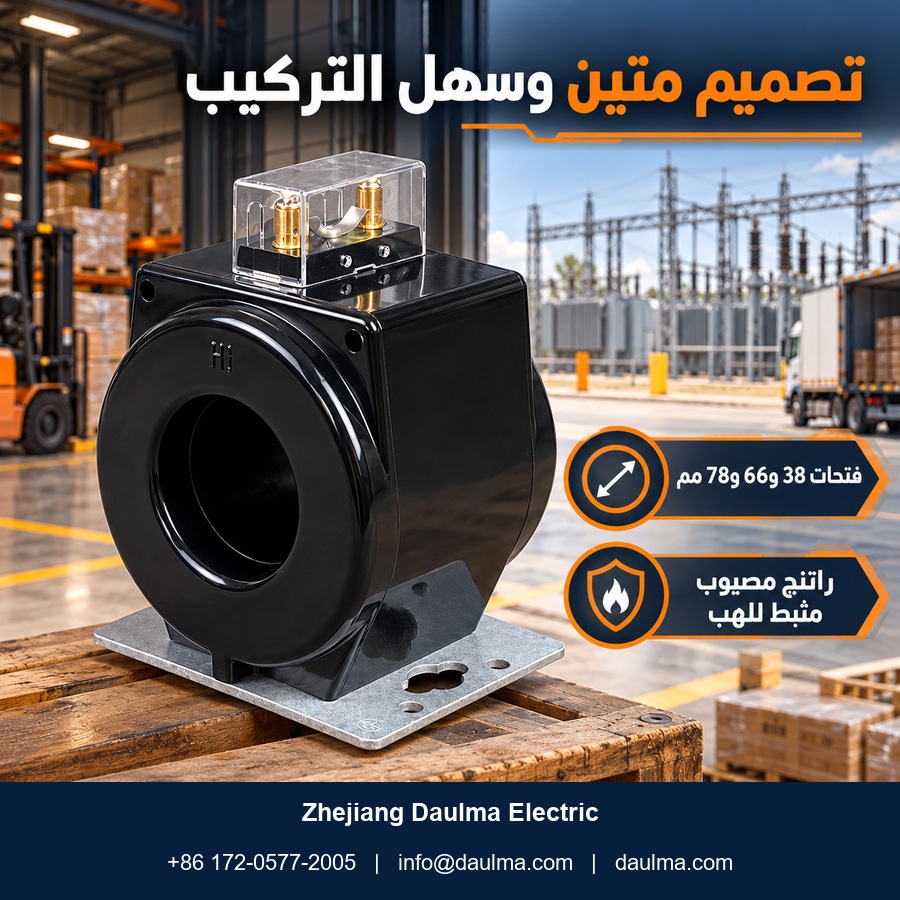

التصميم الإنشائي
يتميز محول RECT-0.66 بتصميم داخلي متين من راتنج مصبوب، يوفر قوة عازلة ممتازة وحماية بيئية ضد الغبار والرطوبة داخل الخزانات الكهربائية المغلقة. وتشتمل النواة واللفات على غلاف كامل من راتنج الإيبوكسي المانع للهب، مما يضمن الثبات الميكانيكي والموثوقية التشغيلية طويلة الأمد. ويسمح التصميم ذو الفتحة (النافذة) بالتركيب السهل حول القضبان أو الكابلات الموجودة دون الحاجة إلى فصل الدائرة الكهربائية.
المعطيات التقنية
ظروف التشغيل
- درجة حرارة المحيط: -25°م إلى +40°م
المواصفات الفنية
يُصمم محول التيار الداخلي من راتنج مصبوب RECT-0.66 للاستخدام الداخلي بمستوى عزل اسمي 0.72/3 كيلوفولت، ويعمل بتردد 50 هرتز أو 60 هرتز. وهو متوافق مع المعيارين GB20840.1-2010 وGB20840.2-2014، ويدعم تيارات ثانوية قدرها 5 أمبير أو 1 أمبير، ويغطي نطاقات تيار أولي من 100 أمبير حتى 800 أمبير.
الموديلات المختلفة
| الموديل | التيار الأولي الاسمي (أمبير) |
فئة الدقة |
القدرة الخرجاية (فولت أمبير) |
قطر الفتحة |
|---|---|---|---|---|
| RECT-38A | 100 | 0.2 | 5 | Φ38 مم |
| RECT-66A | 150 | 0.2 | 2.5 | Φ66 مم |
| RECT-66A | 200-300 | 0.2 | 12.5 | Φ66 مم |
| RECT-78A | 300-800/5 | 0.2 | 12.5 | Φ78 مم |

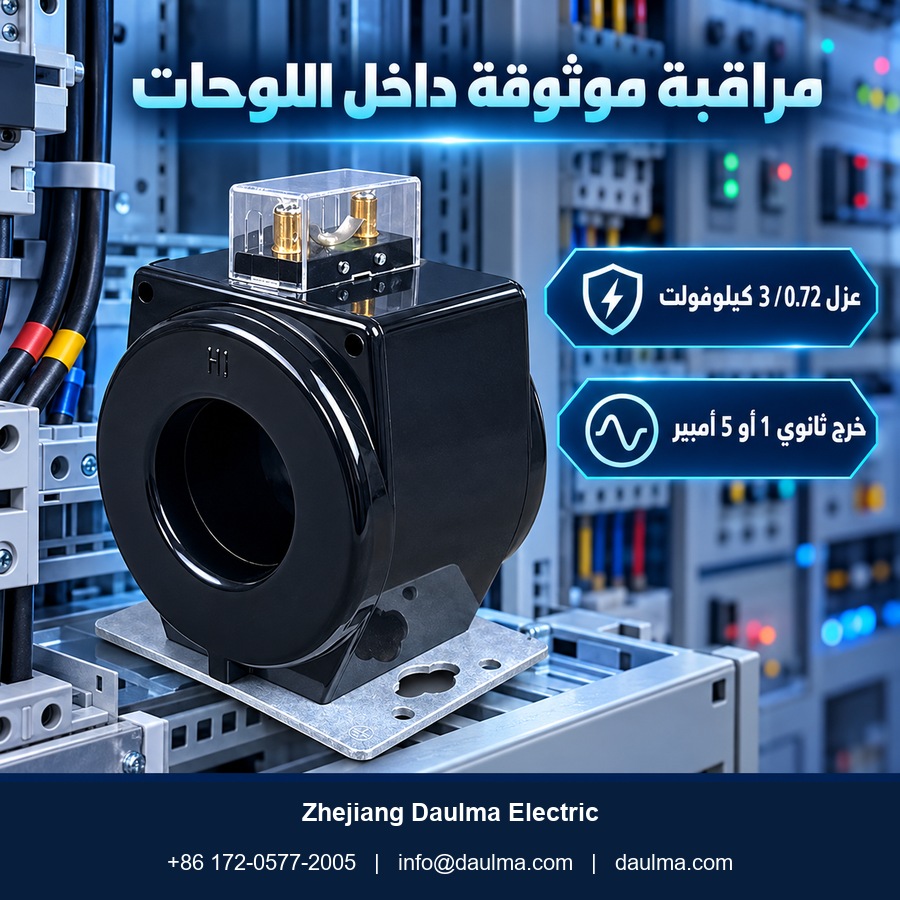

التركيب والتوصيلات
التركيب

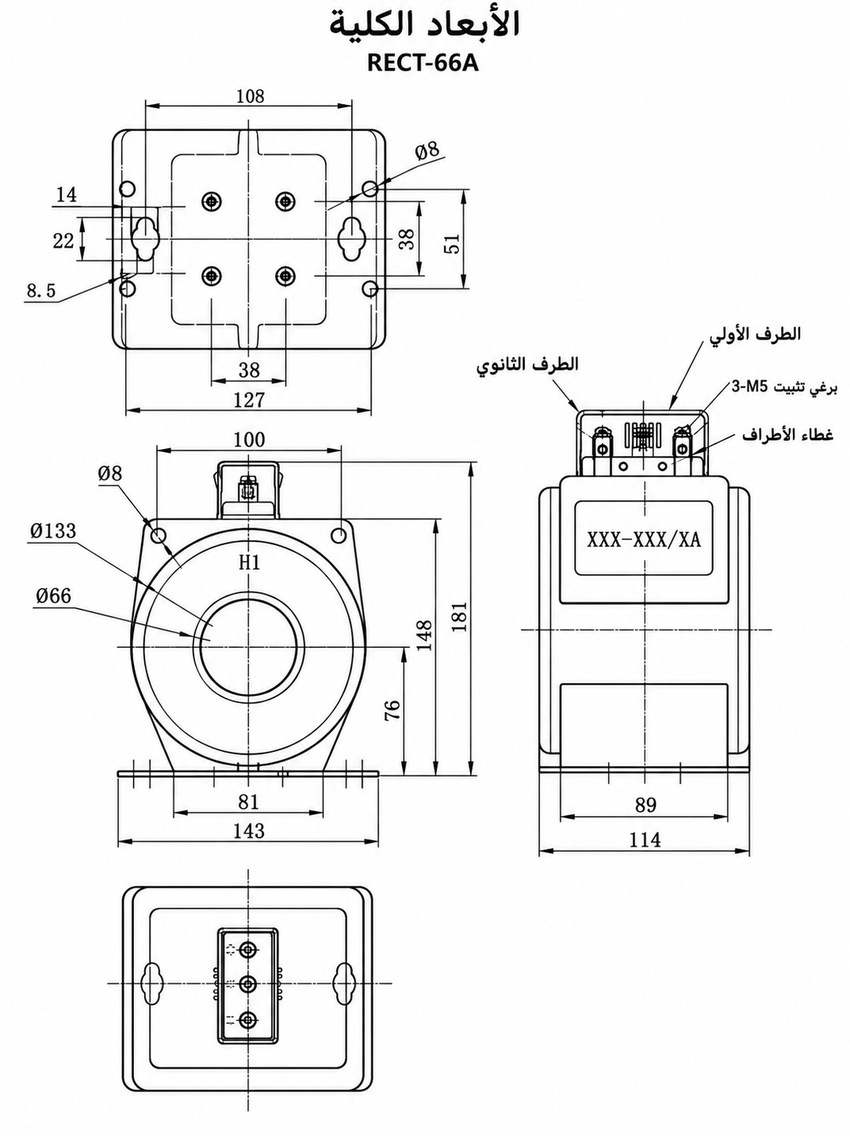

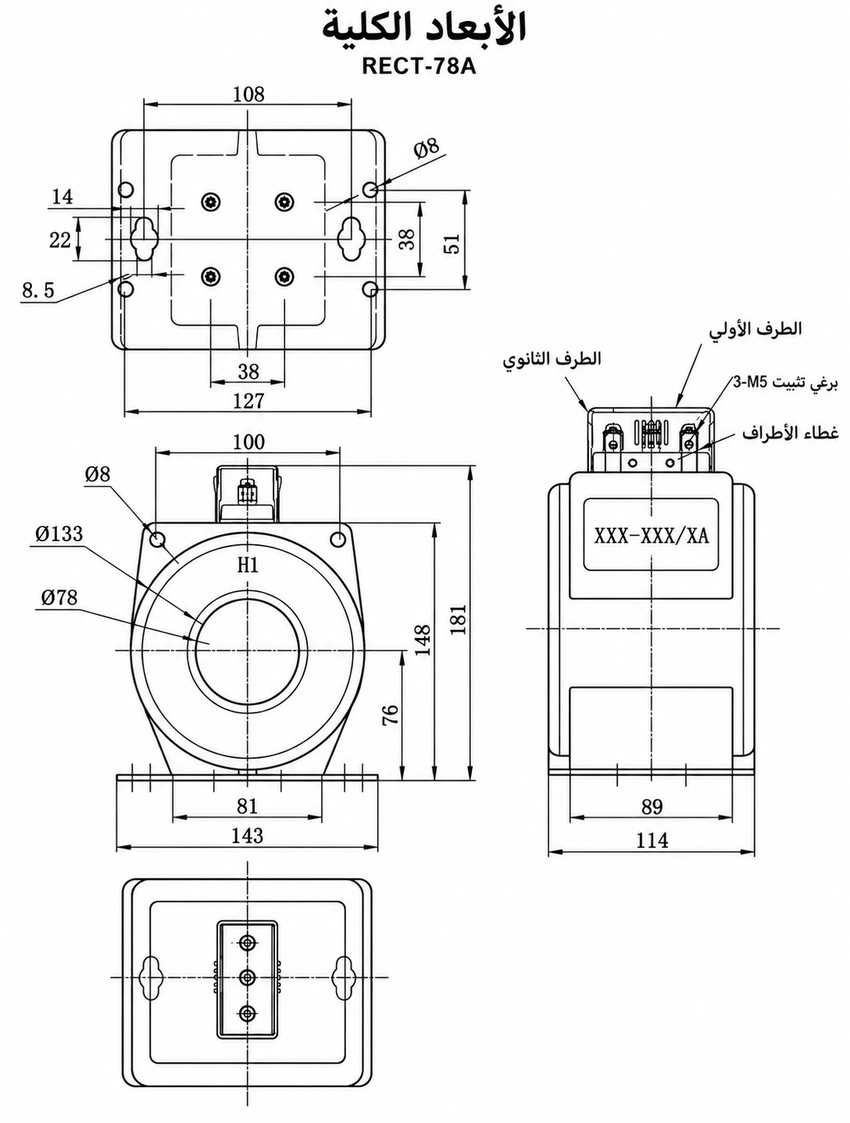

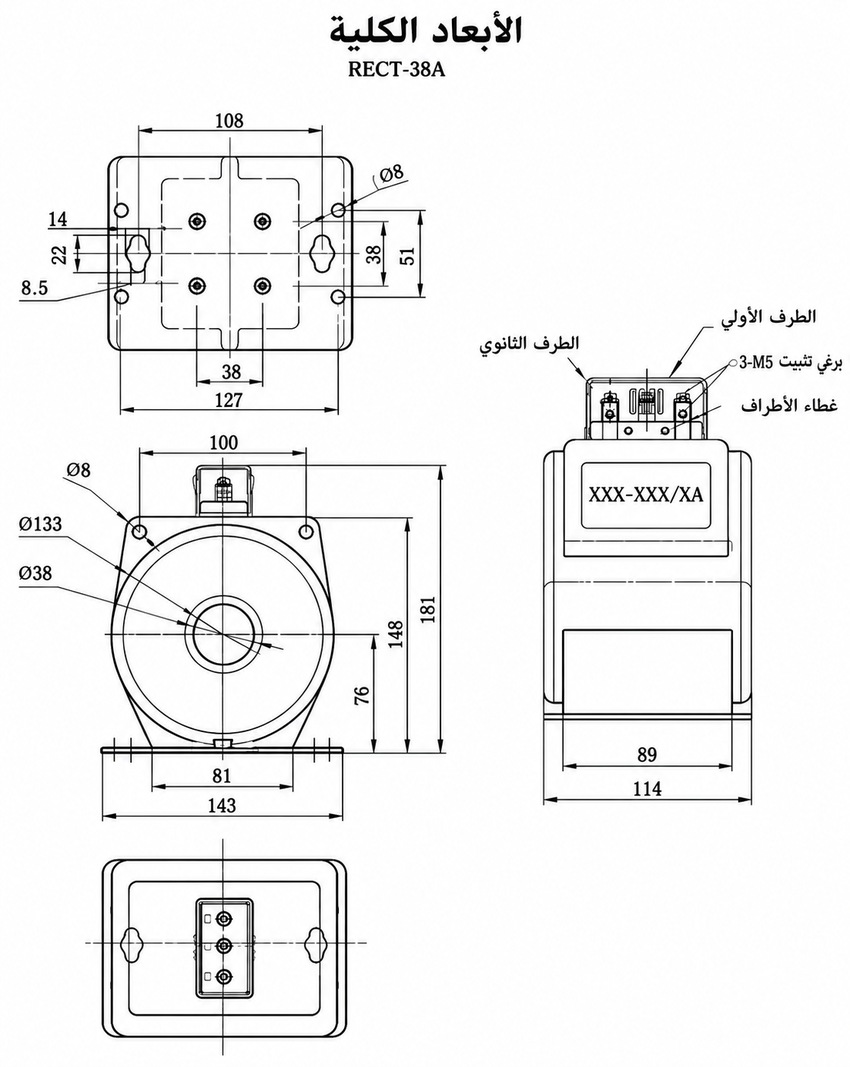

تتميز محولات التيار من سلسلة RECT-0.66 بتصميم ذي فتحة (نافذة) يسهّل تركيبها حول الموصلات أو القضبان. ويمر الموصل الأولي عبر الفتحة (النافذة) الخاصة بالمحول، ولا يتطلب أي توصيل كهربائي مع الدائرة الأولية.
خطوات التركيب:
- ثبّت المحول على سطح مستوٍ باستخدام فتحات التثبيت الموجودة في القاعدة
- مرّر الموصل الأولي عبر الفتحة
- وصّل الأسلاك الثانوية بلوحة الطرفيات (S1، S2)
- تأكد من وضع علامات القطبية (P1/P2) بشكل صحيح لضمان قياس دقيق
تكوين الطرفيات:
- طرفيات ثانوية محمية بغطاء شفاف
- 3 براغٍ ثنائية الاستخدام بمقاس M5
- فتحة ختم رصاصي لمنع العبث
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر الموديل بناءً على قطر الموصل: RECT-38A للموصلات حتى Φ38 مم، وRECT-66A حتى Φ66 مم، وRECT-78A حتى Φ78 مم.
- تأكد من أن نطاق التيار الأولي في تطبيقك يتطابق مع التيار الاسمي للمحول.
- اختر فئة الدقة 0.2 للتطبيقات التي تتطلب قياس إيرادات بدقة ±0.2% عند التيار الاسمي.
- تحقق من توافق تردد النظام—سلسلة RECT-0.66 تدعم أنظمة 50 هرتز و60 هرتز.
- خذ بعين الاعتبار احتياجات التيار الثانوي: 5 أمبير قياسياً أو 1 أمبير اختيارياً لتقليل الحمل أو تمديد مسافات الكابلات.
الأسئلة الشائعة
س1: ما فئة الدقة المناسبة لقياس الطاقة في أنظمة الجهد المنخفض؟
يتميز هذا المحول بفئة دقة 0.2 لقياس الطاقة بدقة عالية. يدعم تيارات ثانوية 5 أمبير أو 1 أمبير حسب متطلبات نظام القياس.
س2: كيف يتم اختيار قطر الفتحة المناسب لمحول التيار RECT-0.66؟
يُحدد الاختيار بناءً على مقطع الكابل، حيث تتوفر فتحات بأقطار 38 مم و66 مم و78 مم. يرجى تحديد قطر الكابل الفعلي للتأكد من التوافق الميكانيكي.
س3: هل يمكن تخصيص التيار الأولي لمحولات التيار خارج النطاقات القياسية؟
نعم، تتوفر مواصفات مخصصة تتجاوز النطاقات القياسية بالتشاور مع الشركة المصنعة. يُرجى التواصل مع المبيعات لتأكيد التفاصيل الفنية والإنتاجية.
س4: ما هي حدود درجة حرارة التشغيل لمحولات التيار الداخلية؟
يعمل المحول بكفاءة ضمن درجات حرارة محيط تتراوح بين -25°م و+40°م. يُنصح بالتحقق من ظروف التهوية داخل لوحة التوزيع لضمان الأداء المستقر.
س5: لماذا يُفضل استخدام الراتنج المصبوب في محولات التيار الداخلية؟
يوفر الراتنج المصبوب عزلاً كهربائياً ممتازاً ومستوى أمان عالياً للجهد 0.72/3 كيلوفولت. يتوافق هذا التصميم مع معايير GB20840 لضمان المتانة في البيئات الداخلية.
س6: أين تُطبق محولات التيار من الراتنج المصبوب بشكل أساسي؟
تُطبق هذه المحولات بشكل أساسي في أنظمة الجهد المنخفض الداخلية لقياس الطاقة وحماية الدوائر. تعمل بتردد 50 أو 60 هرتز في لوحات التوزيع التجارية والصناعية.
