Обзор

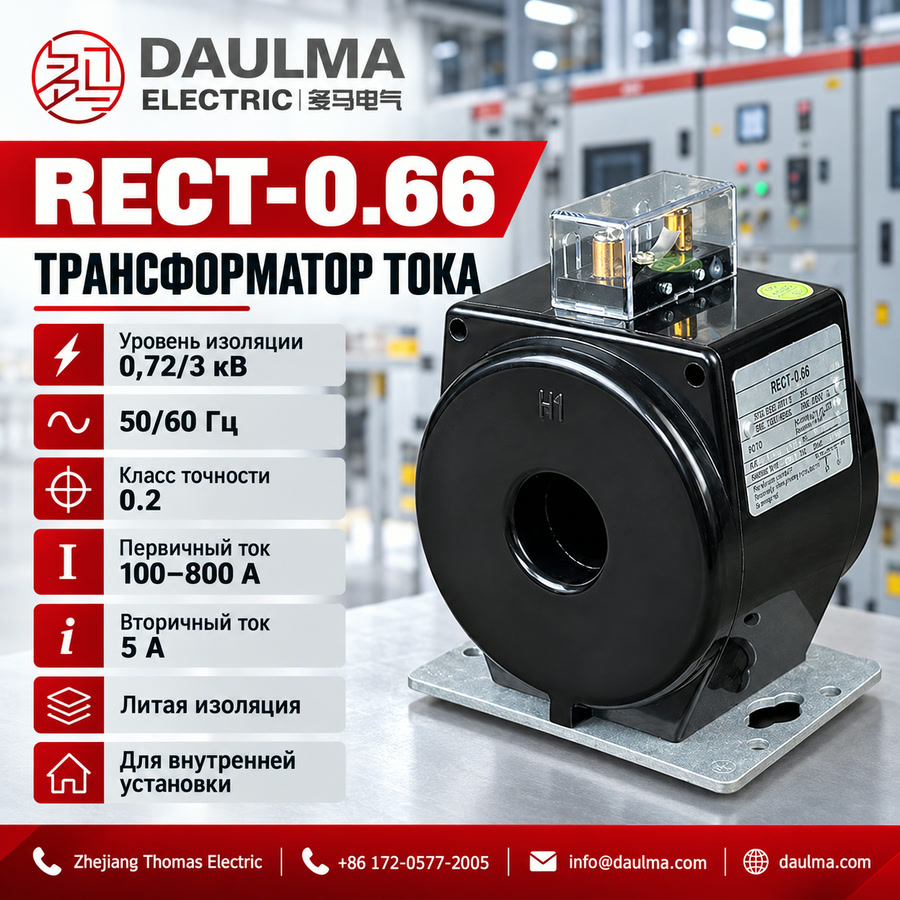

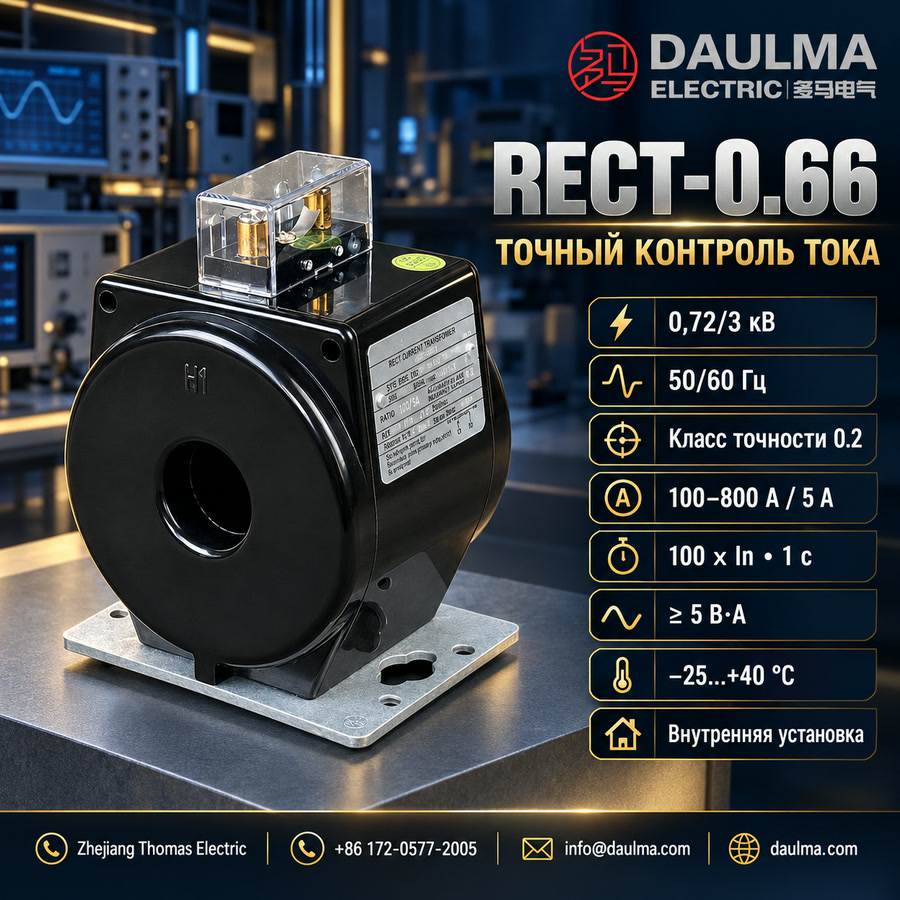

RECT-0.66 — это трансформатор тока для внутренней установки с литой изоляцией, предназначенный для систем переменного тока низкого напряжения с номинальным напряжением изоляции 0,72/3 кВ. Устройство использует электромагнитную индукцию для обеспечения гальванически изолированного вторичного тока, пропорционального первичному, что гарантирует безопасные и точные измерения в промышленных и коммерческих условиях.
Изготовленный в соответствии с высокими метрологическими требованиями, RECT-0.66 имеет класс точности 0,2, что делает его пригодным для прецизионного учёта электроэнергии, мониторинга систем и релейной защиты. Трансформатор соответствует стандартам GB20840.1-2010 и GB20840.2-2014 и надёжно работает как в сетях 50 Гц, так и 60 Гц в диапазоне первичных токов от 100 А до 800 А.
Ключевые параметры
| Параметр | Значение |
|---|---|
| Напряжение изоляции | 0,72/3 кВ |
| Частота сети | 50/60 Гц |
| Класс точности | 0,2 |
| Диапазон первичного тока | 100 А – 800 А |
| Вторичный ток | 5 А (стандартный) |
| Термический ток короткого замыкания | 100 × In в течение 1 с |
| Номинальная нагрузка | ≥ 5 ВА (при классе точности 0,2) |
| Только для внутренней установки | Да |
| Материал изоляции | Литая смола |
| Соответствие стандартам | GB20840.1-2010, GB20840.2-2014 |
Конструкция
RECT-0.66 выполнен в прочном корпусе из литой смолы для внутренней установки, обеспечивающем отличную диэлектрическую прочность и защиту от пыли и влаги в закрытых распределительных устройствах. Сердечник и обмотки полностью залиты огнестойкой эпоксидной смолой, что гарантирует механическую устойчивость и долговечную надёжность в эксплуатации. Конструкция оконного типа позволяет легко устанавливать трансформатор вокруг существующих шин или кабелей без разрыва электрической цепи.
Технические параметры
Условия эксплуатации
- Температура окружающей среды: от -25°C до +40°C
Технические параметры
Трансформатор тока RECT-0.66 для внутренней установки с литой изоляцией предназначен для работы при номинальном уровне изоляции 0,72/3 кВ и частоте 50 Гц или 60 Гц. Он соответствует стандартам GB20840.1-2010 и GB20840.2-2014, поддерживает вторичные токи 5 А или 1 А и охватывает диапазон первичных токов от 100 А до 800 А.
Модельный ряд
| Модель | Номинальный первичный ток (А) |
Класс точности |
Номинальная мощность (ВА) |
Диаметр окна |
|---|---|---|---|---|

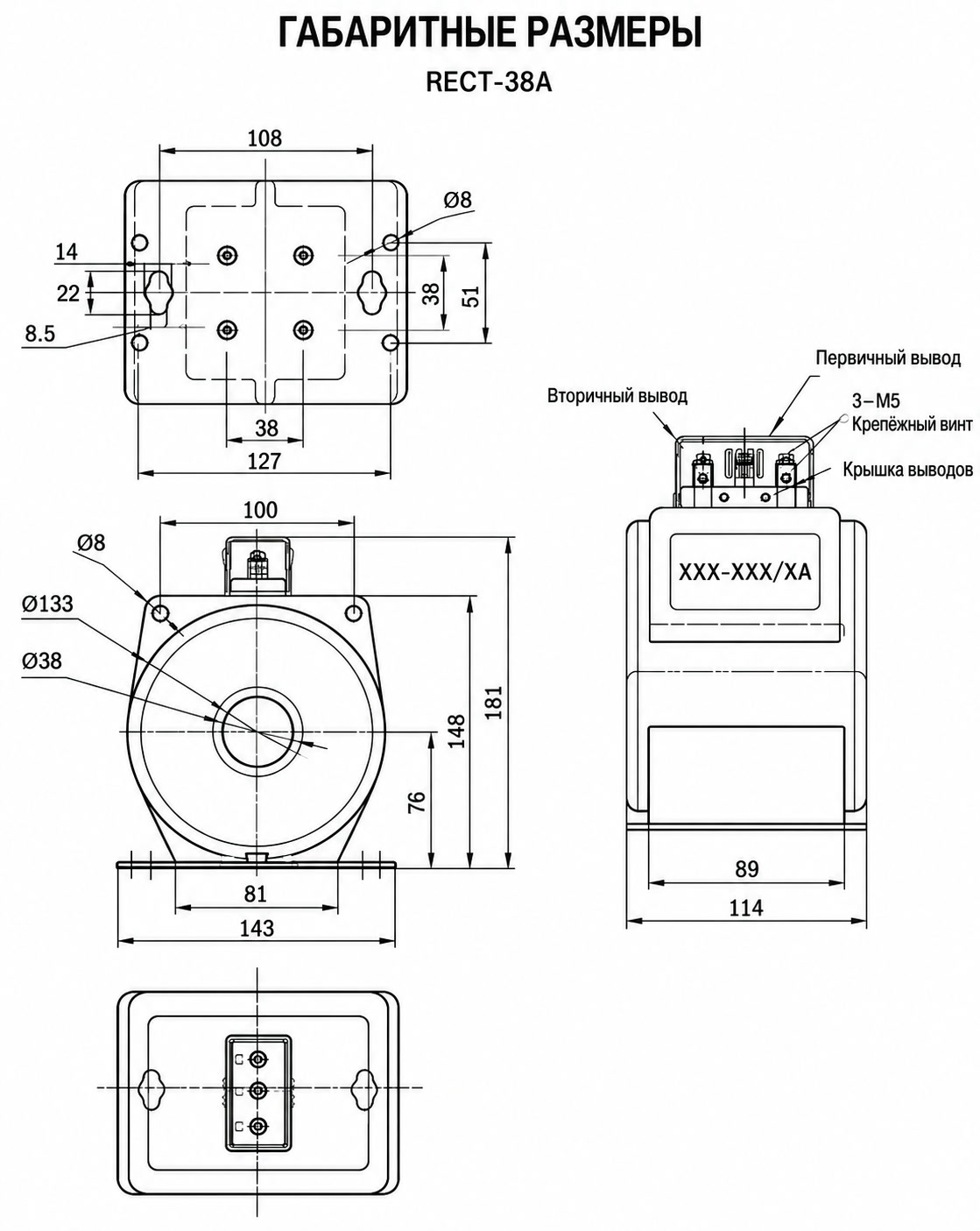

| RECT-38A | 100 | 0,2 | 5 | Ø38 мм |

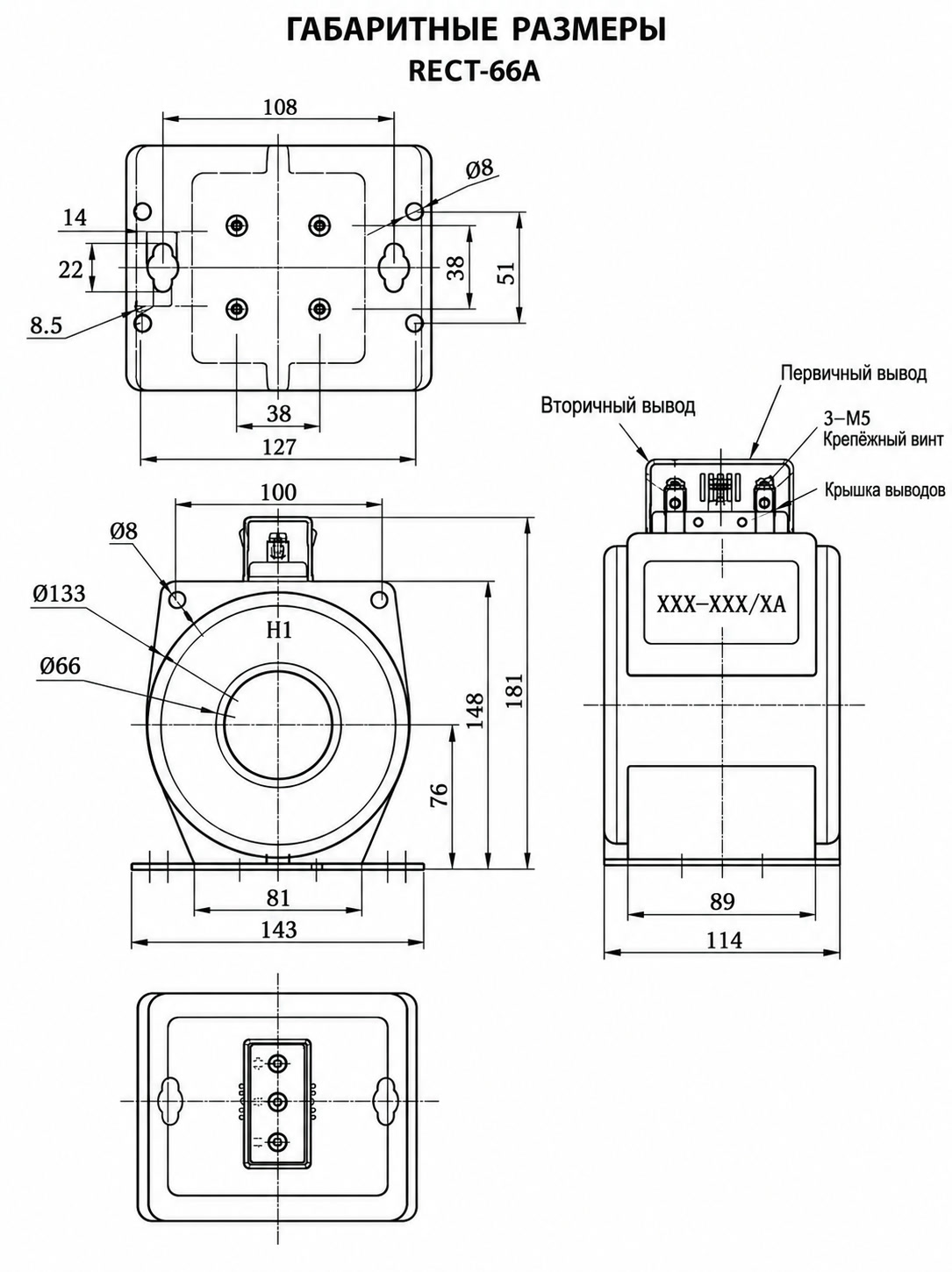

| RECT-66A | 150 | 0,2 | 2,5 | Ø66 мм |
| RECT-66A | 200–300 | 0,2 | 12,5 | Ø66 мм |

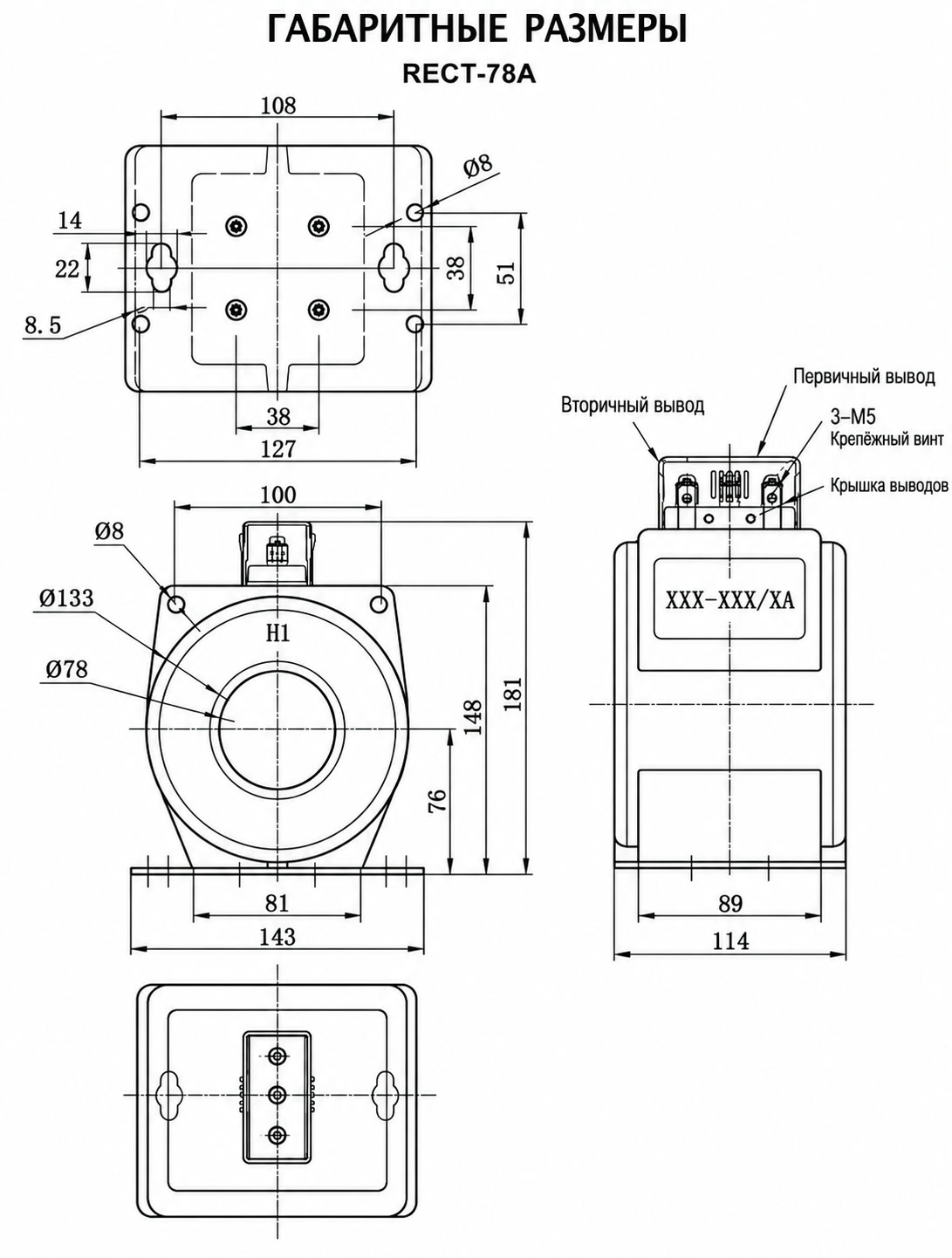

| RECT-78A | 300–800/5 | 0,2 | 12,5 | Ø78 мм |
Установка и подключение
Монтаж
Трансформаторы тока серии RECT-0.66 имеют оконную конструкцию, обеспечивающую простой монтаж вокруг проводников или шин. Первичный проводник проходит через окно (апертуру) трансформатора, что исключает необходимость электрического подключения к первичной цепи.
Этапы монтажа:
- Закрепите трансформатор на ровной поверхности с помощью отверстий в монтажной пластине
- Пропустите первичный проводник через апертуру
- Подключите вторичные провода к клеммной колодке (S1, S2)
- Соблюдайте маркировку полярности (P1/P2) для обеспечения точных измерений
Конфигурация клемм:
- Вторичные клеммы защищены прозрачной крышкой
- 3×M5 винта двойного назначения
- Отверстие для пломбировки во избежание несанкционированного доступа
Подбор и частые вопросы
Руководство по подбору
- Выбирайте модель в зависимости от диаметра проводника: RECT-38A — до Ø38 мм, RECT-66A — до Ø66 мм, RECT-78A — до Ø78 мм.
- Убедитесь, что диапазон первичного тока вашей установки соответствует номинальному току трансформатора.
- Выбирайте класс точности 0,2 для прецизионного коммерческого учёта электроэнергии, требующего погрешности коэффициента трансформации ±0,2 % при номинальном токе.
- Проверьте совместимость с частотой сети — серия RECT-0.66 поддерживает как 50 Гц, так и 60 Гц.
- Учитывайте требования к вторичному току: стандартный 5 А или опциональный 1 А для снижения нагрузки или удлинённых линий связи.
Часто задаваемые вопросы
В1: Как выбрать подходящий трансформатор тока RECT-0.66 для моей установки?
Подберите модель по диаметру проводника (RECT-38A, RECT-66A или RECT-78A), убедитесь в соответствии диапазона первичного тока и проверьте требуемый класс точности и выходной вторичный ток.
В2: Совместим ли RECT-0.66 с электрическими системами 60 Гц?
Да, трансформатор тока RECT-0.66 с литой изоляцией для внутренней установки рассчитан на работу как на 50 Гц, так и на 60 Гц, что делает его пригодным для глобальных энергосистем.
В3: Что означает класс точности 0,2 для этого трансформатора?
Класс точности 0,2 означает максимальную погрешность коэффициента трансформации ±0,2 % при номинальном токе, обеспечивая высокую точность, необходимую для коммерческого учёта и критически важного мониторинга.
В4: Можно ли заказать нестандартные характеристики, если стандартные модели не подходят?
Да, нестандартные конфигурации, выходящие за рамки стандартных параметров, доступны по согласованию с производителем для удовлетворения специфических требований применения.
В5: Подходят ли трансформаторы RECT-0.66 для наружной установки?
Нет, серия RECT-0.66 предназначена исключительно для внутренней установки. Для наружного монтажа следует выбирать модели с погодозащитным исполнением и соответствующей степенью защиты IP.
Часто задаваемые вопросы
Q1: Можно ли изготовить трансформатор с параметрами вне стандартного диапазона?
Да, изготовление возможно. Параметры согласовываются с производителем индивидуально. Свяжитесь с нами для уточнения деталей.
Q2: Каким стандартам соответствует трансформатор тока RECT-0.66?
Оборудование соответствует стандартам GB20840.1-2010 и GB20840.2-2014. Номинальный уровень изоляции 0,72/3 кВ. Запросите копии сертификатов у менеджера.
Q3: Какой диаметр окна нужен для первичного тока 400 А?
Для тока 400 А подходит модель RECT-78A. Диаметр окна 78 мм, мощность 12,5 ВА. Уточните наличие на складе.
Q4: При какой температуре окружающей среды допускается эксплуатация?
Трансформатор предназначен для внутренней установки. Рабочий диапазон температур составляет от -25°C до +40°C. Проверьте соответствие условий монтажа.
Q5: Какие значения вторичного тока поддерживаются в классе точности 0.2?
Поддерживаются значения 5 А и 1 А. Класс точности 0,2 гарантирует минимальную погрешность измерений. Согласуйте вариант с проектом.
Q6: Для каких распределительных устройств применяется модель RECT-0.66?
Оборудование применяется в низковольтных комплектных устройствах и щитах. Рабочая частота 50 Гц или 60 Гц. Запросите опросный лист.
