Přehled

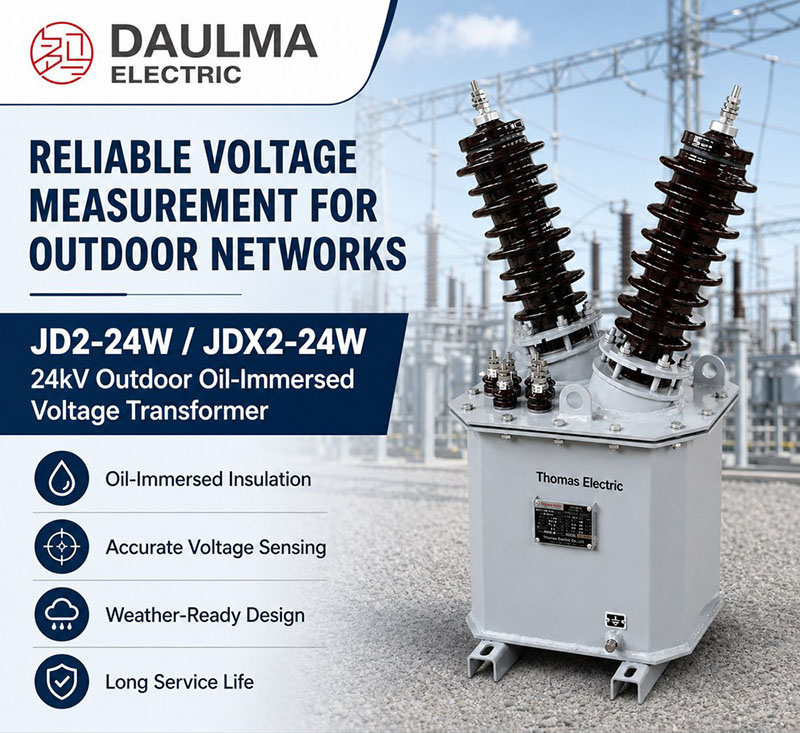

Transformátory JD2-24W a JDX2-24W jsou venkovní jednofázové olejové měřicí transformátory určené pro systémy 24 kV. Využívají izolační systém založený na ponoření do oleje, který zajišťuje účinné odvádění tepla, a jsou tak vhodné pro nepřetržitý provoz venku v náročném prostředí.
Tyto jednotky podporují více tříd přesnosti (0,2; 0,5; 3P; 6P) a splňují požadavky od přesného měření až po ochranné reléování. Model JD2-24W poskytuje standardní transformaci napětí, zatímco JDX2-24W obsahuje navíc vinutí zbytkového napětí pro detekci poruchy zemění. Oba modely splňují normy GB20840.3-2013 a IEC61869-3:2011 a spolehlivě pracují v teplotním rozsahu od -5 °C do +40 °C.
Přehled hlavních jmenovitých hodnot
| Parametr | Hodnota |
|---|---|
| Systémové napětí | 24 kV |
| Primární napětí | 20 kV nebo 20/√3 kV |
| Sekundární napětí | 0,1 kV, 0,1/√3 kV nebo 0,1/3 kV |
| Jmenovitý tepelný výkon | 400 VA nebo 800 VA |
| Třídy přesnosti | 0,2; 0,5; 3P; 6P |
| Typ izolace | Olejová |
| Fáze | Jednofázový |
| Použití | Venkovní |
| Zbytkové vinutí | Pouze u modelu JDX2-24W |
| Provozní teplota | -5 °C až +40 °C |
| Normy | GB20840.3-2013, IEC61869-3:2011 |
| Montáž | Betonový základ |
Konstrukce
Transformátory JD2-24W a JDX2-24W mají robustní konstrukci s olejovou izolací určenou pro venkovní instalaci. Jádro i vinutí jsou plně ponořeny v izolačním oleji uvnitř uzavřené svařované ocelové nádrže, která zajišťuje jak elektrickou izolaci, tak efektivní odvod tepla. Nádrž je opatřena montážními nohami pro bezpečné uchycení k základu a vybavena keramickými průchodkami pro vysoké napětí jmenovitého napětí 24 kV. Veškerý vnější kovový hardware je odolný proti korozi, což zajišťuje dlouhodobou spolehlivost v venkovních rozvodnách a distribučních sítích.
Technické parametry
Provozní podmínky
- Umístění: Venkovní rozvodny, rozváděče nebo distribuční sítě
- Okolní teplota: -5 °C až +40 °C
- Nadmořská výška: ≤ 1000 m (standard), vyšší nadmořská výška na vyžádání
- Izolace: Olejová
- Kmitočet: 50 Hz nebo 60 Hz
- Fázové zapojení: Jednofázové (pro třífázové systémy použijte tři jednotky)
- Údržba: Vyžaduje pravidelnou kontrolu oleje a těsnění
Technické parametry
Řada JD2-24W/JDX2-24W jsou venkovní jednofázové olejové měřicí transformátory určené pro systémy 24 kV. Provozují se v okolní teplotě -5 °C až +40 °C, do nadmořské výšky 1000 m a splňují normy GB20840.3-2013 a IEC61869-3:2011.
| Typ | Jmenovité napětí | Kombinace
tříd přesnosti |
Jmenovitý
výkon (VA) |
Max.
výkon (VA) |
|---|---|---|---|---|
| JD(X)W2-20 | 20/0,1 | 0,2 | 40 | 800 |
| 20/0,1/0,1 | 0,5 | 100 | 400 | |
| 0,2/0,2 | 20/20 | |||
| 0,2/0,5 | 20/30 | |||
| 0,5/0,5 | 30/30 | |||
| 20/√3 : 0,1/√3 : 0,1/3 | 0,2/6P(3P) | 20/100 | 600 | |
| 0,5/6P(3P) | 60/100 | |||
| 20/√3 : 0,1/√3 : 0,1/√3 : 0,1/3 | 0,2/0,2/6P(3P) | 15/15/100 | 300 | |
| 0,2/0,5/6P(3P) | 15/20/100 | |||
| 0,5/0,5/6P(3P) | 30/30/100 |
Instalace a zapojení
Rozměrový výkres
Celkové rozměry: Výška 752 ± 2 mm, šířka horní části 402 mm, šířka základny 310 mm, výška nádrže 345 mm. Hmotnost: cca 84 kg. Úhel izolátoru: 19° od svislé osy. Montáž: Základní montážní nohy s dírami pro šrouby. Okolo transformátoru zachovejte minimální volný prostor 600 mm pro údržbu.
Schématické zapojení
Model JD2-24W podporuje jednofázové i třífázové zapojení. Primární svorky A a B se připojují k síti 24 kV. Sekundární výstupy 1a–1b a 2a–2b slouží pro měřicí a ochranné obvody. Model JDX2-24W obsahuje navíc zbytkové vinutí s otevřeným trojúhelníkem (da, dn) pro detekci poruchy zemění. Při instalaci dodržujte správnou polaritu a fázovou posloupnost, aby byla zajištěna přesnost měření a spolehlivost ochrany.
Výběr a časté otázky
Návod pro výběr
- Zvolte správný model: Pro standardní měření napětí vyberte JD2-24W, pro detekci poruchy zemění s využitím zbytkového vinutí zvolte JDX2-24W.
- Zvolte odpovídající třídu přesnosti: Třída 0,2 pro fakturační měření, 0,5 pro běžné monitorování a 3P/6P pro ochranné aplikace.
- Dodržte zatížitelnost: Ujistěte se, že jmenovitý výkon (např. 40 VA, 60 VA, 100 VA) odpovídá připojené zátěži, aby byla zachována specifikovaná přesnost.
- Ověřte vhodnost prostředí: Zkontrolujte, zda okolní teplota (-5 °C až +40 °C) a nadmořská výška (≤ 1000 m standardně) odpovídají podmínkám místa instalace.
- Specifikujte převodový poměr: Vyberte ze standardních poměrů, např. 20/0,1 kV nebo 20/√3 : 0,1/√3 : 0,1/3 kV, podle konfigurace sítě a požadavků aplikace.
Často kladené otázky
Otázka 1: Jaký je rozdíl mezi měřicími transformátory JD2-24W a JDX2-24W?
Model JD2-24W je určen pro standardní měření napětí s poměry jako 20/0,1 kV, zatímco JDX2-24W obsahuje zbytkové vinutí (např. 20/√3 : 0,1/√3 : 0,1/3 kV) pro detekci poruchy zemění pomocí sekundárního otevřeného trojúhelníku.
Otázka 2: Která třída přesnosti je nejvhodnější pro fakturační měření?
Pro fakturační měření energie se doporučuje třída přesnosti 0,2 s jmenovitým výkonem 40 VA. Třída 0,5 (obvykle 100 VA) je vhodná pro běžné monitorování, zatímco třídy 3P nebo 6P jsou určeny pro ochranné reléování.
Otázka 3: Jak často je třeba provádět údržbu olejových měřicích transformátorů?
Pravidelná údržba – včetně analýzy oleje (průrazné napětí, vlhkost, kyselost), kontroly těsnění a průchodek a měření teploty – se doporučuje jednou ročně u kritických systémů nebo každé 2–3 roky u běžných instalací.
Otázka 4: Jaká je očekávaná životnost tohoto transformátoru?
Při správné instalaci a pravidelné údržbě mohou transformátory JD2-24W/JDX2-24W spolehlivě pracovat déle než 30 let. Životnost závisí na zatížení, provozní teplotě, kvalitě oleje a expozici prostředí.
Otázka 5: Splňuje tento transformátor mezinárodní normy?
Ano, transformátory JD2-24W/JDX2-24W splňují normy GB20840.3-2013 (Čína) i IEC61869-3:2011 (mezinárodní), což zajišťuje kompatibilitu se světovými vysokonapěťovými měřicími a ochrannými systémy.
Často kladené otázky
Q1: K čemu slouží venkovní měřicí transformátor JD2-24W?
Jedná se o jednofázový olejový transformátor pro 24 kV venkovní rozvodny. Splňuje normy IEC61869-3 a GB20840.3. Pro přesnou specifikaci projektu nás kontaktujte.
Q2: Jaké jsou povolené okolní teploty pro instalaci?
Transformátor je určen pro okolní teploty od -5 °C do +40 °C. Standardní instalace je možná do nadmořské výšky 1000 m. Pro vyšší nadmořskou výšku vyžádejte individuální konzultaci.
Q3: Lze tento jednofázový typ použít pro třífázové systémy?
Ano, pro třífázové systémy je nutné použít tři samostatné jednofázové jednotky. Transformátor pracuje s kmitočtem 50 Hz nebo 60 Hz. Před objednávkou uveďte požadovaný fázový kmitočet.
Q4: Které mezinárodní normy tento měřicí transformátor splňuje?
Výrobek je certifikován podle norem IEC61869-3:2011 a GB20840.3-2013. Tyto standardy zaručují bezpečný provoz v 24kV sítích. Certifikáty vám rádi poskytneme na vyžádání.
Q5: Vyžaduje olejová izolace speciální údržbu?
Ano, olejová izolace vyžaduje pravidelnou kontrolu stavu oleje a těsnění. Tím se zajistí dlouhodobá dielektrická pevnost a spolehlivost. Doporučujeme nastavit preventivní servisní plán.
Q6: Jsou dostupné vlastní třídy přesnosti a jmenovité výkony?
Základní parametry zahrnují kombinace tříd přesnosti 0,2 a 0,5 s odpovídajícím jmenovitým výkonem. Přesné technické detaily a dostupné kombinace podléhají potvrzení. Pro poptávku kontaktujte naše obchodní oddělení.
