Descripción general
Los modelos JD2-24W y JDX2-24W son transformadores de tensión monofásicos sumergidos en aceite, diseñados para sistemas de 24kV y uso exterior. Utilizan un sistema de aislamiento sumergido en aceite que garantiza una disipación térmica eficaz, lo que los hace aptos para operación continua al aire libre en entornos exigentes.
Estas unidades admiten múltiples clases de precisión (0,2; 0,5; 3P; 6P) para satisfacer requisitos que van desde la medición de precisión hasta la protección mediante relés. El modelo JD2-24W proporciona transformación estándar de tensión, mientras que el JDX2-24W incluye un devanado de tensión residual para detección de fallas a tierra. Ambos cumplen con las normas GB20840.3-2013 e IEC61869-3:2011 y operan de forma fiable entre -5°C y +40°C.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 24kV |
| Tensión primaria | 20kV o 20/√3 kV |
| Tensión secundaria | 0,1kV, 0,1/√3 kV o 0,1/3 kV |
| Potencia térmica límite | 400VA o 800VA |
| Clases de precisión | 0,2; 0,5; 3P; 6P |
| Tipo de aislamiento | Sumergido en aceite |
| Fase | Monofásico |
| Aplicación | Exterior |
| Devanado residual | Solo disponible en JDX2-24W |
| Temperatura de operación | -5°C a +40°C |
| Normas | GB20840.3-2013, IEC61869-3:2011 |
| Montaje | Cimentación de hormigón |
Construcción

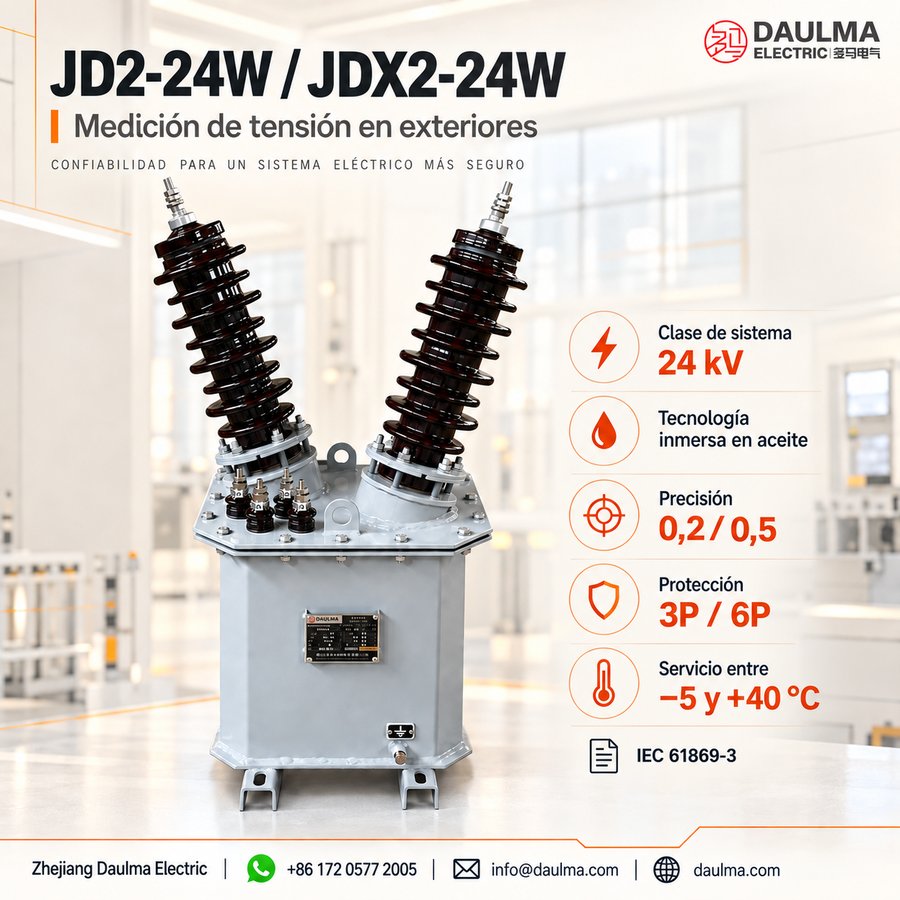

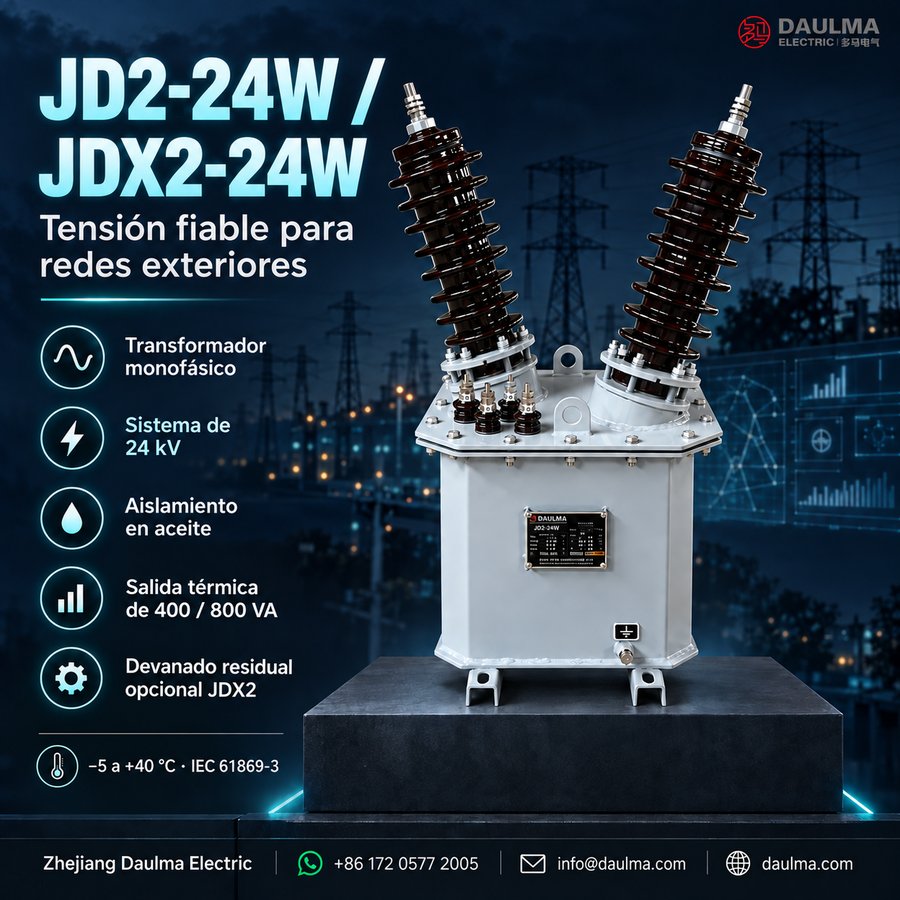

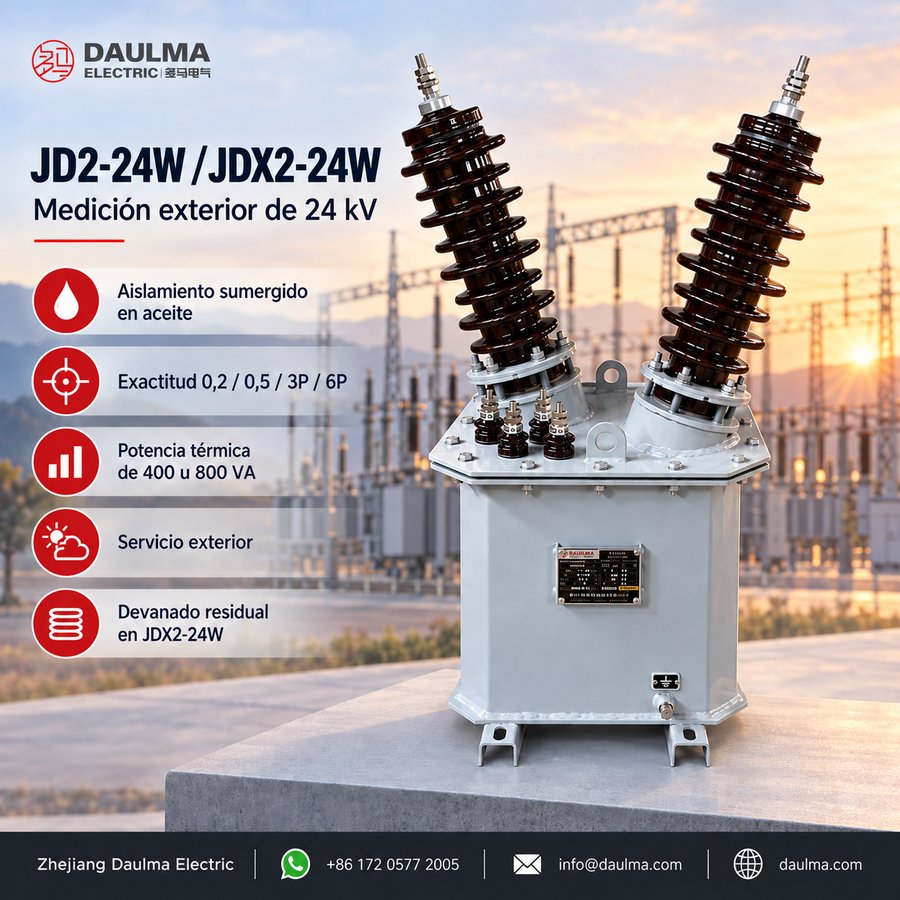

Los modelos JD2-24W y JDX2-24W presentan una robusta construcción sumergida en aceite, diseñada para instalación exterior. El núcleo y los devanados están completamente sumergidos en aceite aislante dentro de un tanque de acero soldado y sellado, que proporciona tanto aislamiento eléctrico como disipación térmica eficiente. El tanque incluye patas de montaje para instalación segura sobre cimentación y está equipado con bujes de porcelana de alta tensión clasificados para servicio a 24kV. Todo el hardware externo es resistente a la corrosión para soportar exposición prolongada a la intemperie, garantizando fiabilidad a largo plazo en subestaciones exteriores y redes de distribución.
Parámetros técnicos
Condiciones de servicio
- Posición de instalación: Subestaciones exteriores, estaciones de maniobra o redes de distribución
- Temperatura ambiente: -5°C a +40°C
- Altitud: ≤ 1000m (estándar); altitudes superiores disponibles bajo pedido
- Aislamiento: Sumergido en aceite
- Frecuencia: 50Hz o 60Hz
- Configuración de fase: Monofásico (usar tres unidades para sistemas trifásicos)
- Mantenimiento: Requiere análisis periódico del aceite e inspección de juntas
Parámetros técnicos
La serie JD2-24W/JDX2-24W comprende transformadores de tensión monofásicos sumergidos en aceite para sistemas de 24kV. Operan en un rango de temperatura ambiente de -5°C a +40°C, hasta 1000m de altitud, y cumplen con las normas GB20840.3-2013 e IEC61869-3:2011.
| Tipo | Tensión nominal | Combinación de
clases de precisión |
Potencia
nominal (VA) |
Potencia
máxima (VA) |
|---|---|---|---|---|
| JD(X)W2-20 | 20/0,1 | 0,2 | 40 | 800 |
| 20/0,1/0,1 | 0,5 | 100 | 400 | |
| 0,2/0,2 | 20/20 | |||
| 0,2/0,5 | 20/30 | |||
| 0,5/0,5 | 30/30 | |||
| 20/√3 : 0,1/√3 : 0,1/3 | 0,2/6P(3P) | 20/100 | 600 | |
| 0,5/6P(3P) | 60/100 | |||
| 20/√3 : 0,1/√3 : 0,1/√3 : 0,1/3 | 0,2/0,2/6P(3P) | 15/15/100 | 300 | |
| 0,2/0,5/6P(3P) | 15/20/100 | |||
| 0,5/0,5/6P(3P) | 30/30/100 |
Instalación y cableado
Dimensiones generales
Dimensiones totales: Altura 752±2mm, Ancho superior 402mm, Ancho de base 310mm, Altura del tanque 345mm. Peso: aproximadamente 84kg. Ángulo del aislador: 19° respecto a la vertical. Montaje: Patas de fijación en la base con orificios para pernos. Mantener una distancia mínima de 600mm alrededor del transformador para acceso durante el mantenimiento.
Diagrama de conexiones
El modelo JD2-24W admite conexiones monofásicas y trifásicas. Los terminales primarios A y B se conectan al sistema de 24kV. Las salidas secundarias 1a-1b y 2a-2b están disponibles para circuitos de medición y protección. El modelo JDX2-24W incluye un devanado adicional de tensión residual con conexión en delta abierta (da, dn) para detección de fallas a tierra. Asegúrese de respetar la polaridad y la secuencia de fases durante la instalación para mantener la precisión de medición y la fiabilidad de la protección.
Selección y preguntas frecuentes
Guía de selección
- Elija el modelo correcto: Seleccione JD2-24W para medición estándar de tensión o JDX2-24W si necesita detección de fallas a tierra mediante su devanado de tensión residual.
- Seleccione la clase de precisión adecuada: Use clase 0,2 para facturación energética, 0,5 para monitoreo general y 3P/6P para aplicaciones de protección.
- Ajuste la carga conectada: Asegúrese de que la potencia nominal (p. ej., 40VA, 60VA, 100VA) coincida con la carga conectada para mantener la precisión especificada.
- Verifique condiciones ambientales: Confirme que la temperatura ambiente (-5°C a +40°C) y la altitud (≤1000m estándar) coincidan con las del lugar de instalación.
- Especifique la relación de tensión: Elija entre relaciones estándar como 20/0,1kV o 20/√3 : 0,1/√3 : 0,1/3kV según la configuración del sistema y las necesidades de la aplicación.
Frequently Asked Questions
Q1: ¿Cómo se instala el transformador de tensión JD2-24W en exteriores?
Se instala en subestaciones exteriores o redes de distribución. Opera en temperaturas de -5°C a +40°C y altitudes hasta 1000m. Consulte al fabricante para altitudes superiores.
Q2: ¿Puede usarse este equipo monofásico en sistemas trifásicos de 24kV?
Sí, utilizando tres unidades independientes. Es un transformador monofásico sumergido en aceite diseñado para configuraciones trifásicas. Confirme la conexión de fase con su ingeniero de proyectos.
Q3: ¿Cuál es la clase de precisión para medición?
Ofrece combinaciones de clases 0,2; 0,5 y 0,2/0,5 según la aplicación. La potencia nominal varía entre 20 VA y 100 VA. Solicite la ficha técnica para seleccionar la clase exacta.
Q4: ¿Qué normativas internacionales cumple este transformador de tensión?
Cumple con las normas GB20840.3-2013 e IEC61869-3:2011. Garantiza el rendimiento para redes de 24kV y frecuencias de 50Hz o 60Hz. Pida los certificados de fábrica antes de la compra.
Q5: ¿Están disponibles versiones para altitudes superiores a 1000 metros?
Sí, la altitud estándar es ≤1000m, pero hay versiones superiores disponibles bajo pedido. Requiere ajustes de aislamiento específicos para su proyecto. Contáctenos para evaluar la customización técnica.
Q6: ¿Para qué aplicaciones se utilizan los transformadores JD2-24W?
Se utilizan en subestaciones exteriores, estaciones de maniobra y redes de distribución de 24kV. Operan con frecuencias de 50Hz o 60Hz bajo normas IEC61869-3. El diseño monofásico optimiza la logística de repuestos.
