Přehled

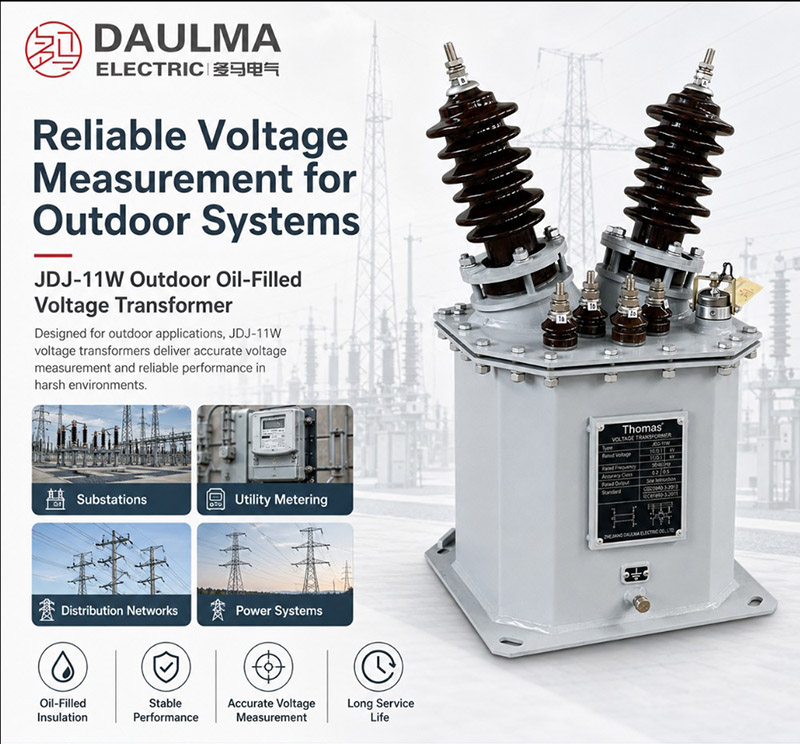

JDJ-11W je jednofázový venkovní olejový měřicí transformátor určený pro distribuční sítě středního napětí 11 kV. Využívá olejovou izolaci, která zajišťuje vysokou dielektrickou pevnost a spolehlivý provoz i v náročných venkovních podmínkách.
Tento transformátor nabízí třídy přesnosti 0,2 pro měření a 0,5 pro ochranu s různými převody: 10/0,1, 11/0,11, 10/0,22 a 11/0,22 kV. Maximální výstupní zdánlivý výkon činí 800 VA a provozní teplotní rozsah -40 °C až +40 °C zajišťuje vhodnost pro náročné venkovní instalace v rozvodnách a průmyslových objektech.
Základní parametry
| Parametr | Hodnota |
|---|---|
| Napětí sítě | 11 kV |
| Převody primárního napětí | 10 kV, 11 kV |
| Převody sekundárního napětí | 0,1 kV, 0,11 kV, 0,22 kV |
| Třída přesnosti (měření) | 0,2 |
| Třída přesnosti (ochrana) | 0,5 |
| Maximální výstupní zdánlivý výkon | 800 VA |
| Typ izolace | Olejová |
| Konfigurace fází | Jednofázová |
| Provozní teplotní rozsah | -40 °C až +40 °C |
| Prostředí aplikace | Venkovní |
Konstrukce
Transformátor JDJ-11W má robustní konstrukci s olejovou izolací, kde vysoce kvalitní izolační olej zajišťuje vynikající dielektrickou pevnost a účinné odvádění tepla. Jádro a vinutí jsou plně ponořeny v oleji uvnitř hermeticky uzavřené nádrže, což zaručuje dlouhodobou spolehlivost a ochranu proti vlhkosti a prachu. Jednofázový design obsahuje dvojité sekundární vinutí pro současné měření i ochranu. Všechny vnější povrchy jsou ošetřeny proti korozi a zařízení je navrženo tak, aby vydrželo extrémní okolní teploty od -40 °C do +40 °C bez poklesu výkonu.
Technické parametry
Provozní podmínky
- Umístění instalace: Venkovní rozváděče, rozvodny nebo distribuční body
- Okolní teplota: -40 °C až +40 °C
- Nadm. výška: ≤ 1000 m (standard), vyšší nadmořská výška na vyžádání
- Izolace: Olejová
- Frekvence: 50 Hz nebo 60 Hz
- Připojení: Jednofázové nebo třífázové (V-připojení)
- Údržba: Doporučena pravidelná kontrola hladiny a kvality oleje
Technické parametry
JDJ-11W je venkovní olejový měřicí transformátor určený pro systémy 11 kV s olejovou izolací, který splňuje normy GB20840.3-2013 a IEC61869-3:2011. Provozuje se v teplotním rozsahu -40 °C až +40 °C a je určen pro standardní nadmořskou výšku do 1000 m.
Data měřicího transformátoru
| Jmenovité napětí (kV) |
Třída přesnosti & jmenovitý výstup (VA) |
Max. výstup (VA) |
Jmenovitá izolační úroveň (kV) |
|---|---|---|---|
| 10/0,1, 11/0,11 | 0,2: 30 VA 0,5: 50 VA |
800 | 12/42/75 |
| 10/0,22, 11/0,22 | 0,2/3P: 20/500 VA 0,5/3P: 50/500 VA |
800 | 12/42/75 |
Instalace a zapojení
Schéma instalace
JDJ-11W je určen pro venkovní montáž na rozváděče nebo konstrukce rozvoden. Zařízení se montuje svisle pomocí rozměrů základny (212 mm, celková šířka 262 mm) a musí být zajištěna dostatečná vzdálenost pro ventilaci a přístup při údržbě.
Schéma zapojení
Primární svorky A a B připojte k vedením sítě. Sekundární svorky jsou označeny 1a-1b a 2a-2b; tyto připojte k měřicím a ochranným zařízením podle potřeby. Svorka 2b musí být uzemněna kvůli bezpečnosti a přesnosti měření. Pro třífázové aplikace se dvě jednotky připojují ve V-konfiguraci.
Výběr a časté otázky
Průvodce výběrem
- Vybírejte pro systémy 11 kV s izolační hladinou 12/42/75 kV.
- Zvolte převod z možností 10/0,1, 11/0,11, 10/0,22 nebo 11/0,22 podle požadavků sítě.
- Pro vysoce přesné měření zvolte třídu přesnosti 0,2; pro standardní měření 0,5.
- Specifikujte jmenovitý výstup mezi 30 VA a 500 VA podle připojené zátěže.
- Potvrďte provozní frekvenci: 50 Hz nebo 60 Hz.
- Ujistěte se, že instalace bude venkovní – JDJ-11W je určen výhradně pro venkovní použití.
Časté dotazy
Q1: Co je olejový měřicí transformátor?
Olejový měřicí transformátor používá jako hlavní izolační prostředek transformátorový olej místo pevných materiálů (např. epoxidové pryskyřice nebo silikonové gumy). Tato konstrukce poskytuje vynikající dielektrickou pevnost a účinné chlazení, což jej činí ideálním pro spolehlivý provoz ve venkovních aplikacích středního napětí.
Q2: Proč je široký teplotní rozsah důležitý?
JDJ-11W spolehlivě pracuje v rozsahu -40 °C až +40 °C, což umožňuje nasazení v extrémních klimatických podmínkách – od arktického chladu po pouštní vedro. Tento široký provozní rozsah zajišťuje konzistentní výkon v různých geografických oblastech bez kompromitu přesnosti či bezpečnosti.
Q3: Jaké třídy přesnosti jsou pro JDJ-11W k dispozici?
JDJ-11W je dostupný v třídách přesnosti 0,2 (pro vysoce přesné měření při 30 VA) a 0,5 (pro standardní měření při 50 VA). Nabízejí se také kombinované verze jako 0,2/3P nebo 0,5/3P pro současné měření i ochranu.
Q4: Jakou údržbu JDJ-11W vyžaduje?
Je nezbytná pravidelná kontrola hladiny a kvality oleje. Izolační olej se v průběhu času může degradovat a vyžadovat výměnu kvůli zachování dielektrické integrity a tepelného výkonu. Pravidelná údržba prodlužuje životnost a zajišťuje trvalou přesnost měření.
Q5: Jakým normám JDJ-11W vyhovuje?
JDJ-11W splňuje čínskou národní normu GB20840.3-2013 i mezinárodní normu IEC61869-3:2011, což zajišťuje kompatibilitu se světovými systémy měření a ochrany středního napětí.
Q6: Jaké informace je třeba potvrdit při objednávce JDJ-11W?
Při objednávce specifikujte: model (JDJ-11W), napětí sítě (11 kV), převod (10/0,1, 11/0,11, 10/0,22 nebo 11/0,22), třídu přesnosti (0,2 nebo 0,5), jmenovitý výstup v jednotkách VA, frekvenci (50 Hz nebo 60 Hz), požadavek na venkovní instalaci a požadované množství.
Často kladené otázky
Q1: Jakou třídu přesnosti zvolit pro fakturační měření?
Pro fakturační měření doporučujeme třídu přesnosti 0,2 s jmenovitým výkonem 30 VA. Přesný převod a třídu je nutné specifikovat přímo při objednávce.
Q2: Lze transformátor instalovat do nadmořské výšky přes 1000 metrů?
Standardní verze je určena pro nadmořskou výšku do 1000 m. Pro vyšší nadmořskou výšku je nutné vyžádat individuální konzultaci a úpravu izolace.
Q3: Musím při objednávce specifikovat přesný převod napětí?
Ano, převody napětí a třídy přesnosti je nutné vždy specifikovat při zadávání objednávky. Kontaktujte nás pro zaslání kompletního objednávkového formuláře.
Q4: Jaká je izolační hladina tohoto transformátoru 11 kV?
Jmenovitá izolační hladina je 12/42/75 kV dle norem GB20840.3 a IEC61869-3. Transformátor využívá olejovou izolaci pro venkovní instalace.
Q5: Pro jaké aplikace je tento měřicí transformátor určen?
Jedná se o venkovní olejový měřicí transformátor pro systémy 11 kV. Vhodný pro venkovní rozváděče, rozvodny a distribuční body v sítích 50/60 Hz.
Q6: Jaká je doporučená údržba olejové izolace?
Doporučena je pravidelná kontrola hladiny a kvality izolačního oleje. Pro podrobné servisní intervaly a postupy kontaktujte naše technické oddělení.
