Descripción general

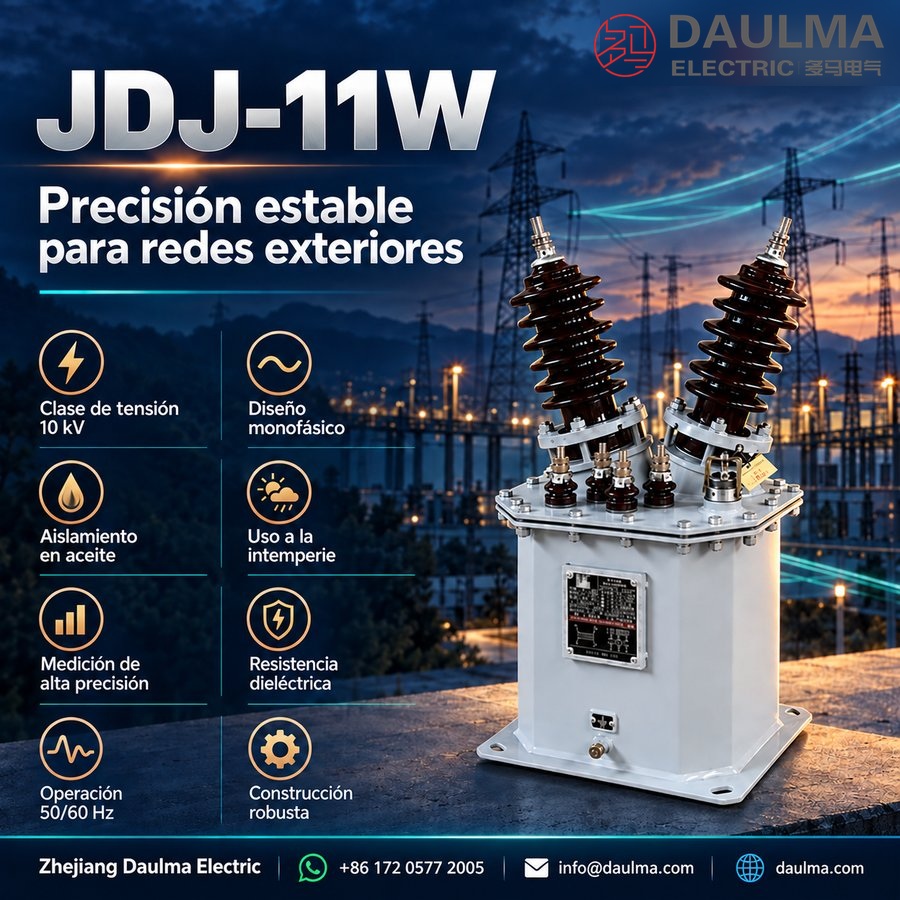

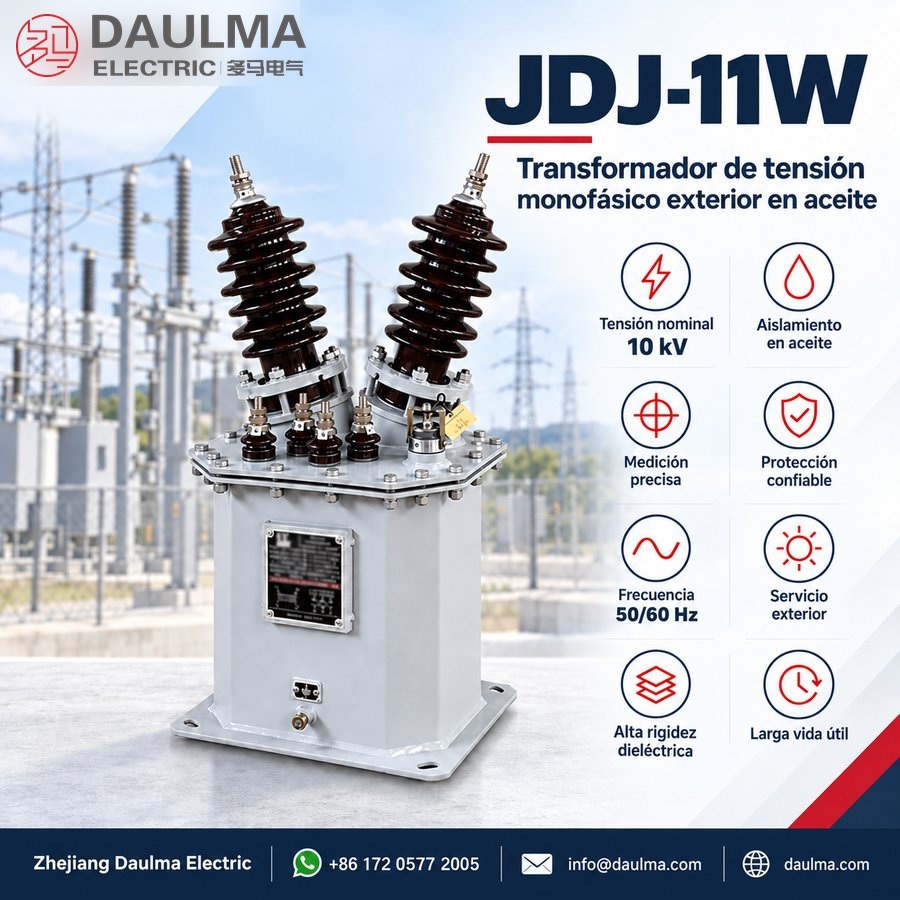

El JDJ-11W es un transformador de tensión monofásico para exteriores, lleno de aceite, diseñado para sistemas de distribución de media tensión de 11 kV. Utiliza tecnología de aislamiento inmerso en aceite para proporcionar alta rigidez dieléctrica y rendimiento fiable en entornos exteriores exigentes.
Este transformador ofrece clases de precisión 0,2 para medición y 0,5 para aplicaciones de protección, con múltiples relaciones de tensión, incluyendo 10/0,1, 11/0,11, 10/0,22 y 11/0,22 kV. Soporta una capacidad máxima de salida de 800 VA y opera de forma fiable en un amplio rango de temperatura de -40 °C a +40 °C, lo que lo hace adecuado para instalaciones exteriores exigentes en subestaciones e instalaciones industriales.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 11 kV |
| Relaciones de tensión primaria | 10 kV, 11 kV |
| Relaciones de tensión secundaria | 0,1 kV, 0,11 kV, 0,22 kV |
| Clase de precisión (medición) | 0,2 |
| Clase de precisión (protección) | 0,5 |
| Capacidad máxima de salida | 800 VA |
| Tipo de aislamiento | Lleno de aceite |
| Configuración de fases | Monofásico |
| Rango de temperatura de operación | -40 °C a +40 °C |
| Ambiente de aplicación | Exterior |
Construcción
El JDJ-11W presenta una robusta construcción inmersa en aceite con aceite aislante de alta calidad que proporciona excelente rigidez dieléctrica y disipación térmica. El núcleo y los devanados están completamente encapsulados en aceite dentro de un tanque sellado, garantizando fiabilidad a largo plazo y protección contra factores ambientales como humedad y polvo. El diseño monofásico incluye dos devanados secundarios para soportar simultáneamente funciones de medición y protección. Todas las superficies externas están tratadas contra la corrosión, y la unidad está construida para resistir temperaturas ambientales extremas de -40 °C a +40 °C sin degradación del rendimiento.
Parámetros técnicos
Condiciones de servicio
- Posición de instalación: Celdas exteriores, subestaciones o puntos de distribución
- Temperatura ambiente: -40 °C a +40 °C
- Altitud: ≤ 1000 m (estándar); versiones para mayor altitud disponibles bajo pedido
- Aislamiento: Inmerso en aceite
- Frecuencia: 50 Hz o 60 Hz
- Conexión: Monofásica o trifásica (conexión en V)
- Mantenimiento: Se recomienda inspección periódica del nivel y calidad del aceite
Parámetros técnicos
El JDJ-11W es un transformador de tensión para exteriores lleno de aceite diseñado para sistemas de 11 kV, con aislamiento inmerso en aceite y cumplimiento de las normas GB20840.3-2013 e IEC61869-3:2011. Opera en un rango de temperatura de -40 °C a +40 °C y está clasificado para altitudes estándar de hasta 1000 m.
Datos del transformador de tensión
| Tensión nominal (kV) |
Clase de precisión y potencia nominal (VA) |
Potencia máxima (VA) |
Aislamiento nominal (kV) |
|---|---|---|---|
| 10/0,1, 11/0,11 | 0,2: 30 VA 0,5: 50 VA |
800 | 12/42/75 |
| 10/0,22, 11/0,22 | 0,2/3P: 20/500 VA 0,5/3P: 50/500 VA |
800 | 12/42/75 |
Instalación y cableado
Diagrama de instalación
El JDJ-11W está diseñado para instalación exterior en celdas o estructuras de subestación. Monte la unidad verticalmente utilizando las dimensiones de la base (212 mm; ancho total 262 mm) y asegure una distancia mínima adecuada para ventilación y acceso al mantenimiento.
Diagrama de conexiones
Conecte los terminales primarios A y B a las líneas del sistema. Los terminales secundarios están identificados como 1a-1b y 2a-2b; conéctelos a los equipos de medición y protección según corresponda. El terminal 2b debe conectarse a tierra para garantizar seguridad y precisión en las mediciones. Para aplicaciones trifásicas, deben conectarse dos unidades en configuración en V.
Selección y preguntas frecuentes
Guía de selección
- Seleccione para sistemas de 11 kV con nivel de aislamiento 12/42/75 kV.
- Elija la relación de tensión entre 10/0,1, 11/0,11, 10/0,22 o 11/0,22 según los requisitos del sistema.
- Escoja la clase de precisión 0,2 para medición de alta precisión o 0,5 para aplicaciones estándar de medición.
- Especifique la potencia nominal entre 30 VA y 500 VA según la carga conectada.
- Confirme la frecuencia de operación: 50 Hz o 60 Hz.
- Asegúrese de que la instalación sea exterior, ya que el JDJ-11W está diseñado exclusivamente para uso en exteriores.
Preguntas Frecuentes
Q1: ¿Es compatible este transformador de tensión con sistemas de 10 kV?
Sí, es totalmente compatible. El modelo JDJ-11W soporta tensiones nominales de 10/0,1 kV y 11/0,11 kV. Confirme la relación de transformación exacta con nuestro equipo técnico.
Q2: ¿Qué clase de precisión ofrece para medición de energía?
Ofrece clases 0,2 y 0,5 para medición precisa. La clase 0,2 tiene una potencia nominal de 30 VA, ideal para instrumentación crítica. Solicite la ficha técnica detallada para su selección.
Q3: ¿Cuáles son los límites de temperatura para instalación exterior?
El rango operativo es de -40 °C a +40 °C. Está diseñado con aislamiento inmerso en aceite para condiciones exteriores extremas. Verifique las condiciones ambientales específicas de su subestación antes de la compra.
Q4: ¿Bajo qué normas internacionales se fabrica este transformador?
Cumple con los estándares GB20840.3-2013 e IEC61869-3:2011. Garantiza un aislamiento nominal de 12/42/75 kV para aplicaciones de 11 kV. Contacte con ventas para obtener los certificados de fábrica actualizados.
Q5: ¿Cómo solicitar una versión para altitudes superiores a 1000 metros?
Las versiones para mayor altitud están disponibles bajo pedido especial. El modelo estándar opera hasta 1000 m sin reducción de capacidad. Envíe las especificaciones de su proyecto para una cotización personalizada.
Q6: ¿Para qué tipo de infraestructuras se recomienda este equipo?
Se recomienda para celdas exteriores, subestaciones y puntos de distribución. Su configuración permite conexión monofásica o trifásica en V a 50 Hz o 60 Hz. Consulte con ingeniería para validar la aplicación en su red.
