Přehled
JDJJ9-10W je jednofázový venkovní olejový měřicí transformátor určený pro středněnapěťové distribuční systémy 10 kV. Využívá olejovou izolaci, která zajišťuje vysokou dielektrickou pevnost a stabilní provoz i v náročném venkovním prostředí.
Tento transformátor podporuje více tříd přesnosti (0,2, 0,5 a 1,0) pro měřicí a ochranné aplikace s výstupním výkonem až 800 VA. Splňuje normy IEC 61869 a je vhodný pro použití v rozvodnách, průmyslových provozech a venkovních rozváděčích, kde je vyžadováno spolehlivé měření napětí za různých klimatických podmínek.
Přehled hlavních parametrů
| Parametr | Hodnota |
|---|---|
| Síťové napětí | 10 kV |
| Primární napětí | 10 / √3 kV |
| Sekundární napětí (měření) | 100 / √3 V |
| Sekundární napětí (ochrana) | 100 V (otevřený trojúhelník) |
| Třídy přesnosti | 0,2 / 0,5 / 1,0 |
| Maximální výstup | 800 VA |
| Typ izolace | Olejová |
| Fázové uspořádání | Jednofázové |
| Konfigurace vinutí | Y/△ (třívinuté), Y/Y/△ (čtyřvinuté) |
| Místo instalace | Venkovní |
| Kmitočet | 50/60 Hz |
| Soulad s normami | IEC 61869 |
Konstrukce

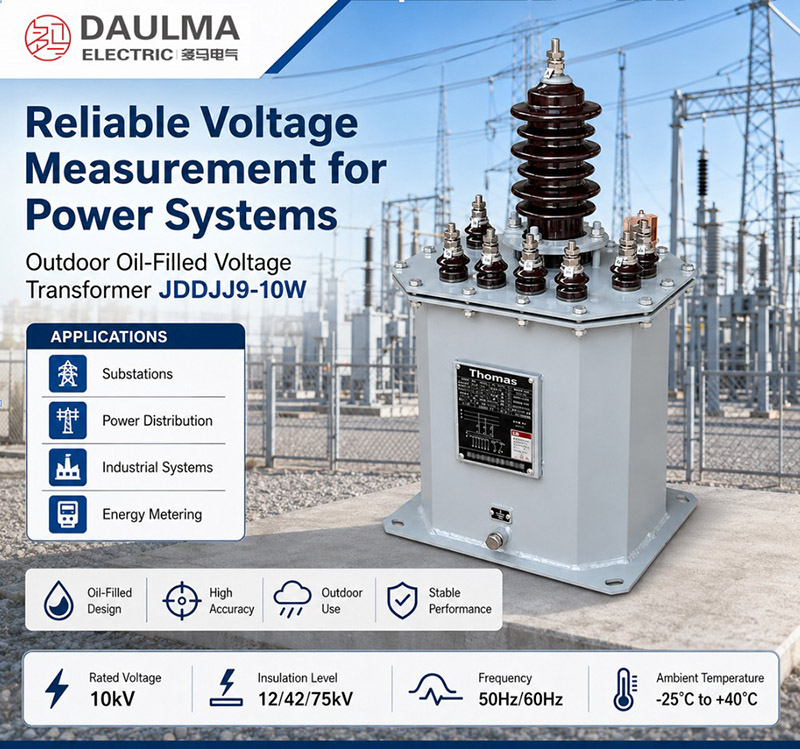

Transformátor JDJJ9-10W má robustní konstrukci s plněním transformátorovým olejem, který zajišťuje jak elektrickou izolaci, tak odvod tepla. Jádro i vinutí jsou zcela ponořeny v oleji uvnitř těsné nádrže, což zaručuje dlouhodobou spolehlivost a odolnost proti vlhkosti. Skříň je vyrobena z korozivzdorných materiálů vhodných pro trvalý venkovní provoz, s porcelánovými nebo kompozitními průchodkami pro primární a sekundární připojení. Tato konstrukce poskytuje vynikající dielektrické vlastnosti a mechanickou stabilitu v širokém rozsahu teplot, což jej činí ideálním pro nepřetržitý provoz v náročném prostředí.
Technické parametry
Provozní podmínky
- Umístění: Venkovní rozváděče, rozvodny nebo distribuční body
- Okolní teplota: -25 °C až +40 °C
- Nadm. výška: ≤ 1000 m (standard), vyšší nadmořská výška na vyžádání
- Izolace: Olejová
- Kmitočet: 50 Hz nebo 60 Hz
- Zapojení: Y/△ (třívinuté) nebo Y/Y/△ (čtyřvinuté)
- Údržba: Doporučena pravidelná kontrola hladiny a kvality oleje
Technické parametry
Transformátor JDJJ9-10W je venkovní olejový měřicí transformátor určený pro 10kV systémy. Má olejovou izolaci, pracuje v rozsahu okolní teploty -25 °C až +40 °C a je vhodný pro instalace do nadmořské výšky 1000 m (vyšší nadmořské výšky na vyžádání). Výrobek splňuje normy GB20840.1-2010 a GB20840.3-2013.
| YTPE | Jmenovité napětí | Jmenovitá
izolace |
Třída přesnosti /
Jmenovitý výstup (VA) |
Max.
výstup |
|---|---|---|---|---|
| JDJJ9-6W | 6/√3 : 0,1/√3 : 0,1/3 | 7,2/32/60 | 0,2/3P—50/100 0,2/6P—50/100 0,5/3P—150/100 0,5/6P—150/100 1,0/6P—300/100 |
800 VA |
| 6/√3 : 0,1/√3 : 0,1/√3 : 0,1/3 | 0,2/0,5/3P—20/40/100 0,2/0,5/6P—20/40/100 0,2/0,5/3P—30/30/100 0,2/0,5/6P—30/30/100 |
800 VA | ||
| JDJJ9-10W | 10/√3 : 0,1/√3 : 0,1/3 | 12/42/75 | 0,2/3P—50/100 0,2/6P—50/100 0,5/3P—150/100 0,5/6P—150/100 1,0/6P—300/100 |
800VA |
| 10/√3 : 0,1/√3 : 0,1/√3 : 0,1/3 | 0,2/0,5/3P—20/40/100 0,2/0,5/6P—20/40/100 0,2/0,5/3P—30/30/100 0,2/0,5/6P—30/30/100 |
800 VA |
Instalace a zapojení
Schématické zapojení
Měřicí transformátor JDJJ9-10W má primární svorky označené A, B a C pro připojení k třífázové síti. Střední svorka (N) musí být připojena k uzemnění sítě. Sekundární svorky poskytují snížené napětí vhodné pro měřicí a ochranné reléové obvody. U konfigurací Y/△ je terciární vinutí určeno pro otevřený trojúhelník, který umožňuje detekci zemní poruchy.
Výběr a časté otázky
Návod pro výběr
- Vyberte pro 10kV systémy s izolační úrovní 12/42/75 kV.
- Zvolte třídu přesnosti 0,2 pro vysoce přesné měření, 0,5 pro standardní měření nebo 1,0 pro obecné měření.
- Preferujte zapojení Y/△ (třívinuté) pro základní aplikace nebo Y/Y/△ (čtyřvinuté) pro vyšší flexibilitu systému.
- Upřesněte jmenovitý výstup dle požadované zátěže, maximálně 800 VA.
- Potvrďte provozní kmitočet: 50 Hz nebo 60 Hz.
- Ujistěte se, že je pro vaši aplikaci vyžadována venkovní instalace.
Často kladené otázky
Otázka 1: Co je olejový měřicí transformátor?
Olejový měřicí transformátor používá jako hlavní izolační médium transformátorový olej místo litiny nebo silikonového elastomeru. Tato konstrukce nabízí vynikající dielektrickou pevnost a účinné chlazení, což jej činí ideálním pro spolehlivý provoz ve středněnapěťových venkovních aplikacích.
Otázka 2: Jaký je rozdíl mezi zapojením vinutí Y/△ a Y/Y/△?
Konfigurace Y/△ má tři vinutí – primární hvězda, sekundární hvězda a terciární otevřený trojúhelník – a podporuje základní měřicí a ochranné funkce. Verze Y/Y/△ přidává čtvrté vinutí, které poskytuje další sekundární výstupy pro větší flexibilitu systému, redundanci a pokročilé monitorovací možnosti.
Otázka 3: Jaké třídy přesnosti jsou k dispozici pro JDJJ9-10W?
Transformátor JDJJ9-10W je dostupný ve třech třídách přesnosti: 0,2 pro vysoce přesné fakturační měření, 0,5 pro standardní měření v distribuci a 1,0 pro obecné měření. Výběr by měl odpovídat vašim požadavkům na přesnost a celkové zatížení.
Otázka 4: Jakou údržbu tento olejový transformátor vyžaduje?
Je nezbytná pravidelná kontrola hladiny a kvality oleje. Transformátorový olej se v průběhu času může degradovat a vyžadovat výměnu pro zachování výkonu. Pravidelná údržba zajišťuje dlouhodobou spolehlivost a konzistentní přesnost měření ve venkovním prostředí.
Otázka 5: Kterým normám transformátor JDJJ9-10W vyhovuje?
Transformátor JDJJ9-10W splňuje čínské národní normy GB20840.1-2010 a GB20840.3-2013 pro měřicí transformátory používané v systémech středního napětí pro měření a ochranu.
Otázka 6: Jaké informace jsou potřeba při objednávce JDJJ9-10W?
Při objednávce uveďte model (JDJJ9-10W), síťové napětí (10 kV), třídu přesnosti (0,2, 0,5 nebo 1,0), jmenovitý výstup ve VA, typ zapojení (Y/△ nebo Y/Y/△), kmitočet (50 Hz nebo 60 Hz), typ instalace (venkovní) a požadované množství.
Často kladené otázky
Q1: Lze tento 10kV transformátor instalovat ve vyšší nadmořské výšce?
Standardní provedení je určeno pro nadmořskou výšku do 1000 m. Pro instalace nad tuto hranici je nutná individuální konzultace. Kontaktujte nás pro technické řešení.
Q2: Která třída přesnosti je vhodná pro ochranná relé?
Pro ochranářské aplikace zvolte třídu přesnosti 3P nebo 6P. Tyto třídy zajišťují spolehlivý přenos signálu při poruchových stavech. Přesnou specifikaci ověříte v technickém listu.
Q3: Jaké mezinárodní normy tento měřicí transformátor splňuje?
Výrobek je certifikován dle norem GB20840.1-2010 a GB20840.3-2013. Tyto standardy definují bezpečnost a zkušební postupy. Certifikáty doložíme na vyžádání.
Q4: Jak správně udržovat systém olejové izolace?
Je nutná pravidelná kontrola hladiny a kvality izolantu. Transformátor je navržen pro teplotní rozsah -25 °C až +40 °C. Dodržujte předepsané servisní intervaly.
Q5: Kdy probíhají tovární akceptační zkoušky před expedicí?
Zkušební protokoly jsou vystaveny po dokončení výroby a standardních zkouškách. Konkrétní termíny a rozsah testů podléhají potvrzení. Kontaktujte obchodní oddělení pro detaily.
Q6: Jaký je hlavní účel tohoto měřicího transformátoru?
Slouží k měření a ochraně v 10kV systémech. Primárně se instaluje do venkovních rozváděčů a distribučních bodů.
