Descripción general

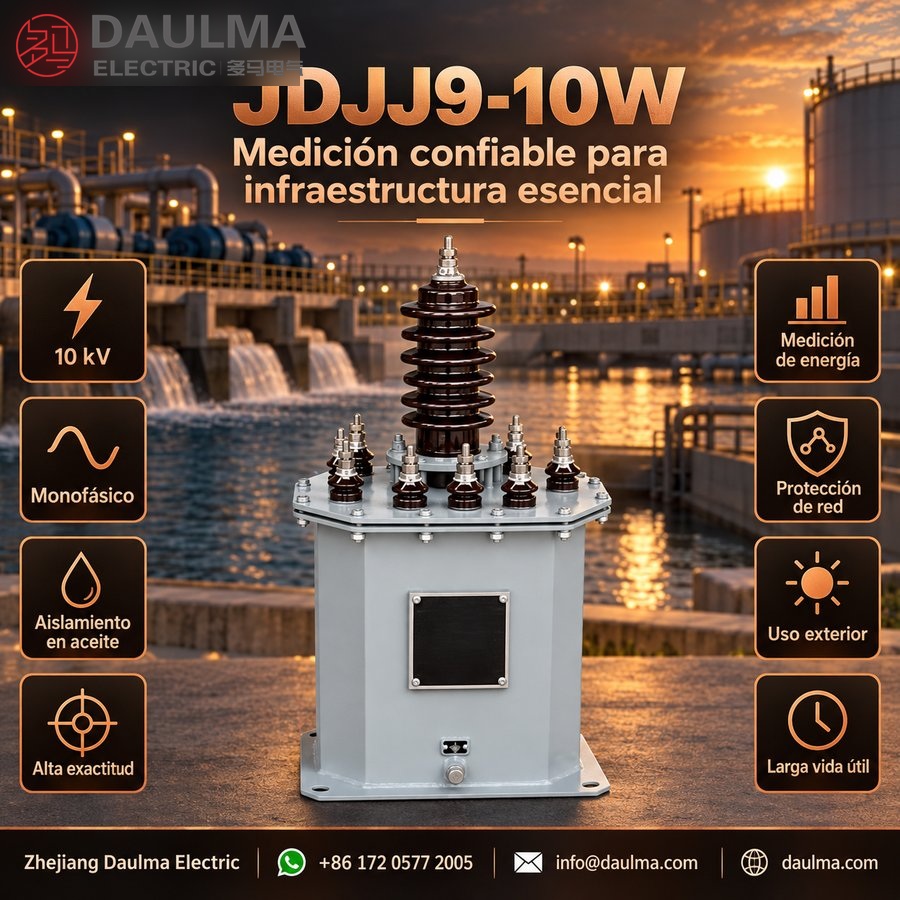

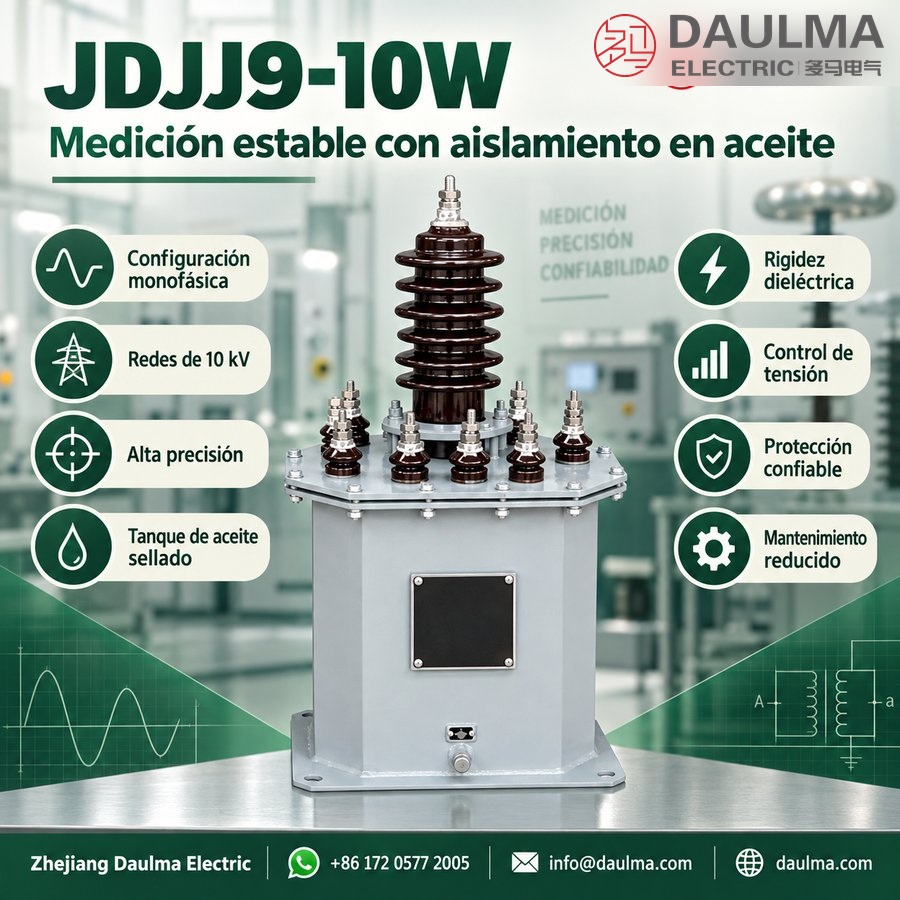

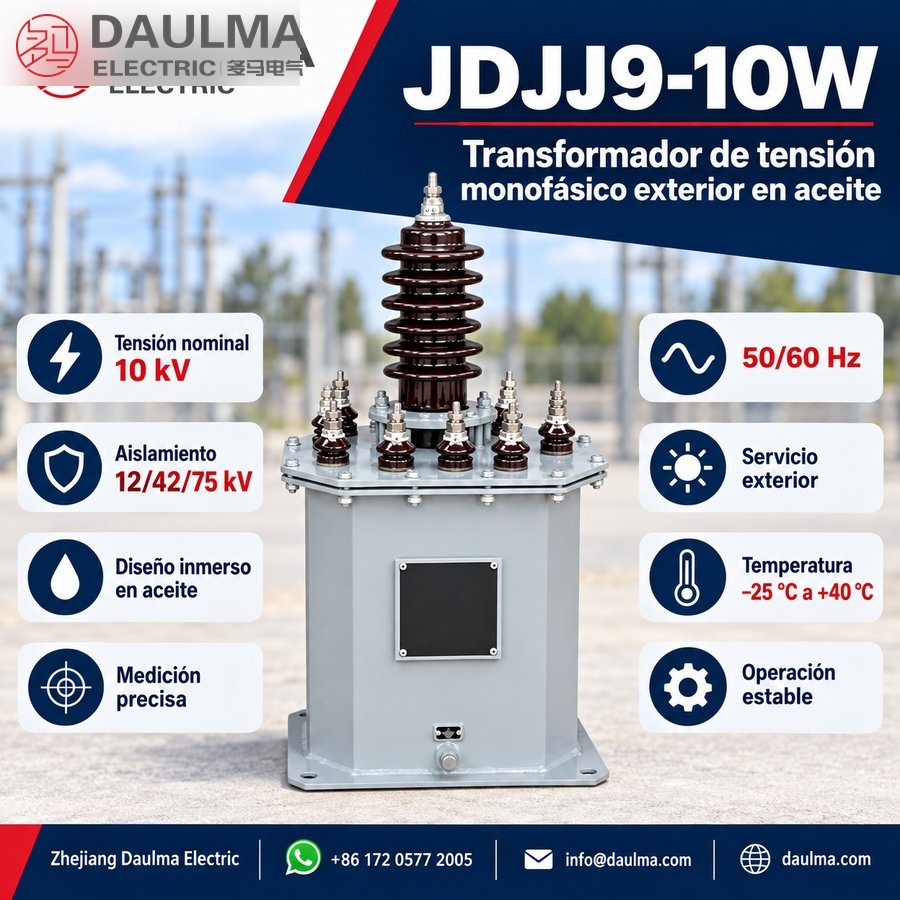

El JDJJ9-10W es un transformador de tensión monofásico al aire libre, con aislamiento en aceite, diseñado para sistemas de distribución de media tensión de 10 kV. Utiliza aislamiento en aceite para proporcionar alta rigidez dieléctrica y rendimiento estable en entornos exteriores exigentes.
Este transformador admite múltiples clases de precisión (0,2; 0,5 y 1,0) para aplicaciones de medida y protección, con potencias de salida hasta 800 VA. Cumple con la norma IEC 61869 y es adecuado para subestaciones, instalaciones industriales y celdas exteriores donde se requiere una medición fiable de tensión bajo condiciones ambientales variables.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 10 kV |
| Tensión primaria | 10 / √3 kV |
| Tensión secundaria (medida) | 100 / √3 V |
| Tensión secundaria (protección) | 100 V (delta abierta) |
| Clases de precisión | 0,2 / 0,5 / 1,0 |
| Potencia máxima | 800 VA |
| Tipo de aislamiento | Lleno de aceite |
| Configuración por fases | Monofásico |
| Configuraciones de devanados | Y/△ (tres devanados), Y/Y/△ (cuatro devanados) |
| Ubicación de instalación | Exterior |
| Frecuencia | 50/60 Hz |
| Cumplimiento de normas | IEC 61869 |
Construcción
El JDJJ9-10W presenta una robusta construcción llenada con aceite, utilizando aceite aislante de alta calidad que proporciona tanto aislamiento eléctrico como disipación térmica. El núcleo y los devanados están completamente sumergidos en aceite dentro de un tanque sellado, garantizando fiabilidad a largo plazo y resistencia a la entrada de humedad. La carcasa está fabricada en materiales resistentes a la corrosión, aptos para exposición prolongada al exterior, con bornes de porcelana o compuestos para las conexiones primarias y secundarias. Este diseño ofrece excelente rendimiento dieléctrico y estabilidad mecánica en amplios rangos de temperatura, siendo ideal para operación continua en entornos severos.
Parámetros técnicos
Condiciones de servicio
- Posición de instalación: Celdas exteriores, subestaciones o puntos de distribución
- Temperatura ambiente: -25 °C a +40 °C
- Altitud: ≤ 1000 m (estándar); altitudes superiores disponibles bajo demanda
- Aislamiento: En aceite
- Frecuencia: 50 Hz o 60 Hz
- Conexión: Y/△ (tres devanados) o Y/Y/△ (cuatro devanados)
- Mantenimiento: Se recomienda inspección periódica del nivel y calidad del aceite
Parámetros técnicos
El JDJJ9-10W es un transformador de tensión al aire libre lleno de aceite, diseñado para sistemas de 10 kV. Cuenta con aislamiento en aceite, opera en un rango de temperatura ambiente de -25 °C a +40 °C y es apto para instalaciones hasta 1000 m de altitud (altitudes superiores disponibles bajo demanda). El producto cumple con las normas GB20840.1-2010 y GB20840.3-2013.
| TIPO | Tensión nominal | Aislamiento
nominal |
Clase de precisión /
Potencia nominal (VA) |
Potencia
máxima |
|---|---|---|---|---|
| JDJJ9-6W | 6/√3 : 0,1/√3 : 0,1/3 | 7,2/32/60 | 0,2/3P—50/100 0,2/6P—50/100 0,5/3P—150/100 0,5/6P—150/100 1,0/6P—300/100 |
800 VA |
| 6/√3 : 0,1/√3 : 0,1/√3 : 0,1/3 | 0,2/0,5/3P—20/40/100 0,2/0,5/6P—20/40/100 0,2/0,5/3P—30/30/100 0,2/0,5/6P—30/30/100 |
800 VA | ||
| JDJJ9-10W | 10/√3 : 0,1/√3 : 0,1/3 | 12/42/75 | 0,2/3P—50/100 0,2/6P—50/100 0,5/3P—150/100 0,5/6P—150/100 1,0/6P—300/100 |
800 VA |
| 10/√3 : 0,1/√3 : 0,1/√3 : 0,1/3 | 0,2/0,5/3P—20/40/100 0,2/0,5/6P—20/40/100 0,2/0,5/3P—30/30/100 0,2/0,5/6P—30/30/100 |
800 VA |
Instalación y cableado
Diagrama de conexiones
El transformador de tensión JDJJ9-10W dispone de bornes primarios identificados como A, B y C para conexión al sistema trifásico. El borne neutro (N) debe conectarse a tierra del sistema. Los bornes secundarios entregan tensiones reducidas adecuadas para circuitos de medida y relés de protección. En configuraciones Y/△, el devanado terciario está destinado a conexión en delta abierta para permitir la detección de fallas a tierra.
Selección y preguntas frecuentes
Guía de selección
- Seleccione para sistemas de 10 kV con nivel de aislamiento 12/42/75 kV.
- Elija clase de precisión 0,2 para medida de alta precisión, 0,5 para medida estándar o 1,0 para medición general.
- Opte por conexión Y/△ (tres devanados) para aplicaciones básicas o Y/Y/△ (cuatro devanados) para mayor flexibilidad del sistema.
- Especifique la potencia nominal según la carga conectada, hasta un máximo de 800 VA.
- Confirme la frecuencia de operación: 50 Hz o 60 Hz.
- Asegúrese de que su aplicación requiera instalación exterior.
Frequently Asked Questions
Q1: ¿Cómo afecta la altitud a la instalación de este transformador de 10 kV?
La altitud estándar máxima es de 1000 m. Para instalaciones superiores, se requieren ajustes de aislamiento sujetos a confirmación de fábrica. Contacte con ingeniería para evaluar su proyecto.
Q2: ¿Qué configuraciones de conexión soporta el transformador monofásico JDJJ9-10W?
Admite configuraciones Y/△ con tres devanados o Y/Y/△ con cuatro devanados. Esta flexibilidad permite su integración en sistemas de protección y medición. Consulte el diagrama unifilar para validar la conexión.
Q3: ¿Cuáles son las normas de fabricación de este transformador de tensión?
El producto cumple con los estándares GB20840.1-2010 y GB20840.3-2013. Para certificaciones específicas de su región, la documentación técnica está sujeta a confirmación. Solicite el certificado de tipo al equipo comercial.
Q4: ¿Por qué es necesario revisar el aceite de este transformador periódicamente?
Su aislamiento en aceite requiere monitoreo constante del nivel y calidad para evitar fallos dieléctricos. Esta revisión garantiza la vida útil del equipo. Solicite el plan de mantenimiento al proveedor.
Q5: ¿Puede este transformador operar en redes eléctricas de 60 Hz?
Sí, puede operar en frecuencias de 50 Hz o 60 Hz. Es ideal para sistemas de distribución de 10 kV. Especifique la frecuencia de su red al realizar el pedido.
Q6: ¿Para qué aplicaciones se utiliza el transformador de tensión JDJJ9-10W?
Se emplea en celdas exteriores, subestaciones y puntos de distribución para medición y protección. Su diseño al aire libre soporta temperaturas de -25 °C a +40 °C. Verifique la ficha técnica para su aplicación específica.
