Přehled
Transformátor napětí JDX6-35kV je venkovní jednofázový olejový transformátor určený pro vysokonapěťové soustavy 35kV. Využívá izolační systém založený na transformátorovém oleji, který zajišťuje vynikající odvod tepla a umožňuje trvalý provoz i při vysokých elektrických zatíženích.
Je k dispozici v třídách přesnosti 0,2, 0,5, 1,0 a 6P, což umožňuje jeho nasazení jak pro přesné měření, tak pro ochranné reléové obvody. Varianta JDX6-35 obsahuje zbytkové vinutí pro detekci zemní poruchy, zatímco JD6-35 poskytuje standardní transformaci napětí. Zařízení splňuje normy GB20840.3-2013 a IEC61869-3:2011, provozuje se spolehlivě v okolních teplotách od -5 °C do +50 °C a je vhodné pro znečištěná prostředí (stupeň znečištění W1/W2).
Přehled hlavních jmenovitých hodnot
| Parametr | Hodnota |
|---|---|
| Síťové napětí | 35kV |
| Primární napětí | 35000V nebo 35000/√3 V |
| Sekundární napětí | 100V, 100/√3 V nebo 100/3 V |
| Teplotní limit výkonu | 1000VA (JD6-35), 2×500VA (JDX6-35) |
| Třídy přesnosti | 0,2, 0,5, 1,0, 6P |
| Typ izolace | Olejová |
| Fáze | Jednofázový |
| Místo instalace | Venkovní |
| Stupeň znečištění | W1 (stupeň II), W2 (stupeň III) |
| Provozní teplota | -5 °C až +50 °C |
| Normy | GB20840.3-2013, IEC61869-3:2011 |
| Zbytkové vinutí | Dostupné pouze u modelu JDX6-35 |
Označení modelu
- J: Transformátor napětí
- D: Jednofázové provedení
- X: Označuje přítomnost zbytkového (pomocného) vinutí pro detekci zemní poruchy (není u modelu JD6-35)
- 6: Číslo konstrukční řady
- 35: Jmenovité síťové napětí 35kV
Konstrukce

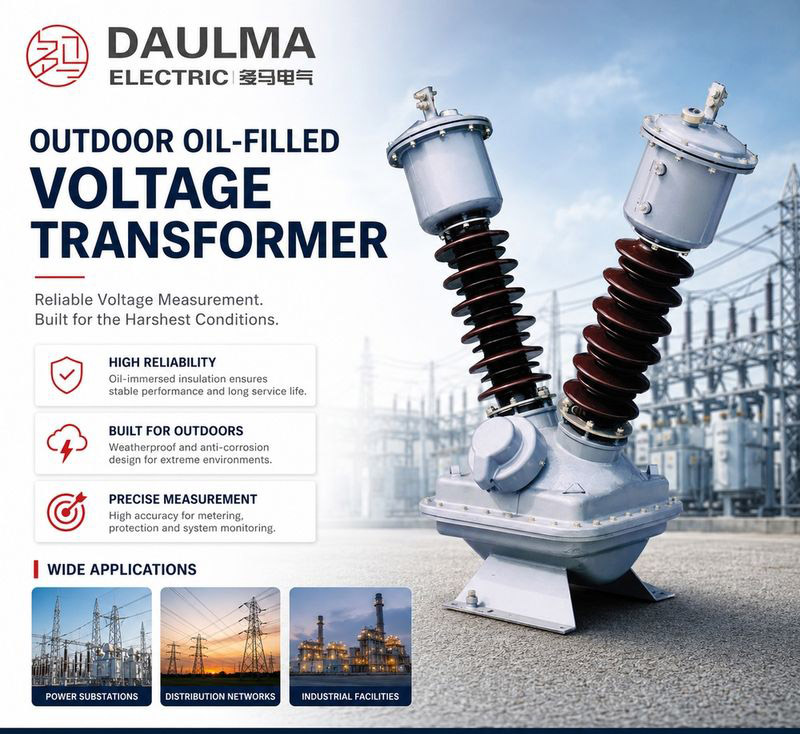

Transformátor JDX6-35kV má robustní olejovou konstrukci s plně uzavřenou nádrží, která brání oxidaci a stárnutí izolačního oleje a výrazně prodlužuje životnost zařízení. Jádro a vinutí jsou ponořeny do vysoce kvalitního transformátorového oleje, který zajišťuje jak elektrickou izolaci, tak účinný odvod tepla během trvalého provozu při vysokém zatížení. Skříň je vyrobena z korozivzdorné oceli s těsněnými průchodkami, aby zachovala vnitřní integritu za venkovních podmínek. Porcelánové nebo kompozitní izolátory odolné proti znečištění (ve stupni W1 nebo W2) zajišťují spolehlivý provoz i ve znečištěném prostředí. Všechny svorky jsou přístupné shora pro bezpečné a pohodlné připojení a jednotka je navržena pro montáž na betonový základ s dostatečným prostorem pro údržbu.
Technické parametry
Provozní podmínky
- Poloha instalace: Venkovní rozvodny, rozváděče nebo přenosové sítě
- Okolní teplota: -5 °C až +50 °C
- Nadmořská výška: ≤ 1000 m (standardně), vyšší výšky na vyžádání
- Fázové uspořádání: Jednofázové (pro třífázové soustavy se používají tři jednotky)
- Stupeň znečištění: W1 (stupeň II) nebo W2 (stupeň III)
- Uzavření: Plně uzavřená olejová nádrž (brání stárnutí oleje)
- Údržba: Vyžaduje pravidelné testování oleje a kontrolu těsnění
Technické parametry
Řada JDX6-35kV zahrnuje venkovní jednofázové olejové transformátory napětí určené pro 35kV soustavy. Tyto jednotky pracují v rozsahu okolních teplot -5 °C až +50 °C, jsou určeny pro nadmořskou výšku do 1000 m (vyšší varianty na vyžádání) a splňují normy GB20840.3-2013 a IEC61869-3:2011.
| Typ | Jmenovité napětí
(kV) |
Třída přesnosti /
Jmenovitý výkon (VA) |
Max.
výkon (VA) |
Jmenovitá
izolace (kV) |
|---|---|---|---|---|
| JDX6-35W/G | 35/√3:0,1/√3:0,1/3 | 0,2/3P-50/100 0,5/3P-100/100 1,0/3P-150/100 |
1000 | 40,5 / 80 / 185 |
| 35/√3:0,1/√3:0,1/√3:0,1/3 | 0,2/0,5/3P-30/40/100 | 2*500 | ||
| JDX6-35W/G(L) | 35/√3:0,1/√3:0,1/3 | 0,2/3P-75/100 0,5/3P-150/100 1,0/3P-200/100 |
1000 | 40,5 / 80 / 185 |
| 35/√3:0,1/√3:0,1/√3:0,1/3 | 0,2/0,5/3P-40/50/100 | 2*500 |
Instalace a zapojení
Rozměrový výkres
Celkové rozměry se liší podle modelu. Hmotnost transformátoru je přibližně 69–85 kg v závislosti na konfiguraci. Má základovou desku se 4×M12 otvory pro montážní šrouby. Na všech stranách musí být dodržena minimální vzdálenost 600 mm pro přístup při údržbě a odběr vzorků oleje. Svorky vysokého napětí jsou umístěny nahoře s M16 závity, zatímco sekundární zapojení je přístupné skrz svorkovnici ve spodní části.
Výběr a časté otázky
Návod pro výběr
- Zvolte správný model: Pro standardní měření napětí vyberte JD6-35, pro detekci zemní poruchy a monitorování neutrálního bodu použijte JDX6-35 se zbytkovým vinutím.
- Vyberte odpovídající třídu přesnosti: Třída 0,2 pro fakturační měření, 0,5 pro monitorování, 1,0 pro běžné měření a 6P pro ochranné aplikace.
- Přizpůsobte zátěžové požadavky: Zkontrolujte, zda jmenovitý výkon odpovídá připojené zátěži; tepelný limit výkonu je 1000VA pro JD6-35 a JDX6-35 se zbytkovým vinutím, resp. 2×500VA pro JDX6-35 se dvěma zbytkovými vinutími.
- Ověřte vhodnost pro prostředí: Potvrďte, že okolní teplota (-5 °C až +50 °C), nadmořská výška (≤1000 m standardně) a stupeň znečištění (W1 pro mírné, W2 pro silné znečištění) odpovídají podmínkám vašeho provoziště.
- Vyhodnoťte možnosti údržby: Olejové transformátory vyžadují pravidelné testování oleje a kontrolu těsnění – zajistěte, že váš tým dokáže tento údržbářský režim zajistit.
Často kladené otázky
Otázka 1: Jaký je rozdíl mezi transformátory napětí JD6-35 a JDX6-35?
JD6-35 poskytuje standardní měření napětí s převodem 35000/100V. JDX6-35 má navíc zbytkové vinutí (35000/√3/100/√3/100/3V) pro detekci zemní poruchy pomocí otevřeného trojúhelníku, což umožňuje snímání nulového sledového napětí při zemní poruše.
Otázka 2: Jak často bych měl provádět údržbu olejového transformátoru napětí?
Pro kritické aplikace se doporučuje roční údržba, pro běžné použití každé 2–3 roky. Úkoly zahrnují testování oleje (průrazné napětí, vlhkost, kyselost), kontrolu těsnění a průchodek a měření teploty. Plně uzavřená konstrukce snižuje frekvenci údržby oproti otevřeným typům.
Otázka 3: Proč zvolit olejovou izolaci namísto epoxidové litiny?
Olejové transformátory nabízejí lepší tepelné vlastnosti s tepelným limitem výkonu 1000VA, ideální pro trvalý provoz při vysokém zatížení. Přirozená cirkulace oleje účinně odvádí teplo z vinutí na stěny nádrže. Litinové transformátory jsou sice bezúdržbové, ale mají nižší tepelnou kapacitu a lépe se hodí pro prostorově omezené lokality.
Otázka 4: Který stupeň znečištění potřebuji – W1 nebo W2?
W1 (stupeň II) vyberte pro venkovské nebo mírně průmyslové oblasti. W2 (stupeň III) zvolte pro náročná prostředí, jako jsou pobřežní zóny (do 10 km od moře), chemické závody, cementárny nebo těžební areály se značným množstvím vzduchem unášených nečistot.
Otázka 5: Jaká třída přesnosti je požadována pro fakturační měření?
Pro fakturační měření je nutná třída přesnosti 0,2 s jmenovitým výkonem 75VA, což zajišťuje přesné měření energie. Třída 0,5 (150VA) je vhodná pro běžné monitorování, zatímco třída 6P (100VA) je optimalizována pro ochranné reléové obvody, kde je důležitější spolehlivost při poruše než přesnost.
Často kladené otázky
Q1: Jaké jsou maximální provozní napětí a izolační hladiny pro tento 35kV transformátor?
Jmenovité napětí je 35/√3 kV s izolační hladinou 40,5 / 80 / 185 kV. Tyto parametry splňují normy IEC61869-3 a GB20840.3. Pro ověření konkrétního projektu kontaktujte technické oddělení.
Q2: Lze tuto jednotku instalovat v nadmořské výšce nad 1000 metrů?
Standardní model je dimenzován do 1000 m. Pro vyšší nadmořské výšky vyžaduje transformátor úpravu izolace a chlazení na míru. Kontaktujte nás pro individuální kalkulaci a výrobní potvrzení.
Q3: Které třídy přesnosti jsou k dispozici pro měřicí a ochranná sekundární vinutí?
Nabízíme třídy přesnosti 0,2, 0,5 a 3P. Jmenovitý výkon činí 50 až 150 VA pro měření a 100 VA pro ochranu. Přesnou konfiguruci vinutí upřesněte při objednání.
Q4: Jak dlouho trvá výroba a dodání těchto transformátorů napětí na zakázku?
Dodací lhůty závisí na aktuální vytíženosti výroby a komplexitě projektu. Transformátory vyrábíme striktně dle norem IEC61869-3 a GB20840.3. Pro závazný termín a potvrzení dostupnosti nás kontaktujte.
Q5: Jsou součástí dodávky tovární zkušební protokoly a certifikace?
Zařízení prochází standardními výstupními zkouškami dle IEC61869-3 a GB20840.3. Certifikát o shodě a protokoly z továrních zkoušek jsou součástí dokumentace. Specifické požadavky na zkoušky konzultujte předem.
Q6: Kde se tento jednofázový olejový transformátor napětí primárně využívá?
Určen pro venkovní rozvodny, rozváděče a přenosové sítě do 35 kV. Pracuje v teplotním rozsahu -5 °C až +50 °C a krytí W1/W2. Stáhněte si technický list pro detailní rozměry.
