Descripción general

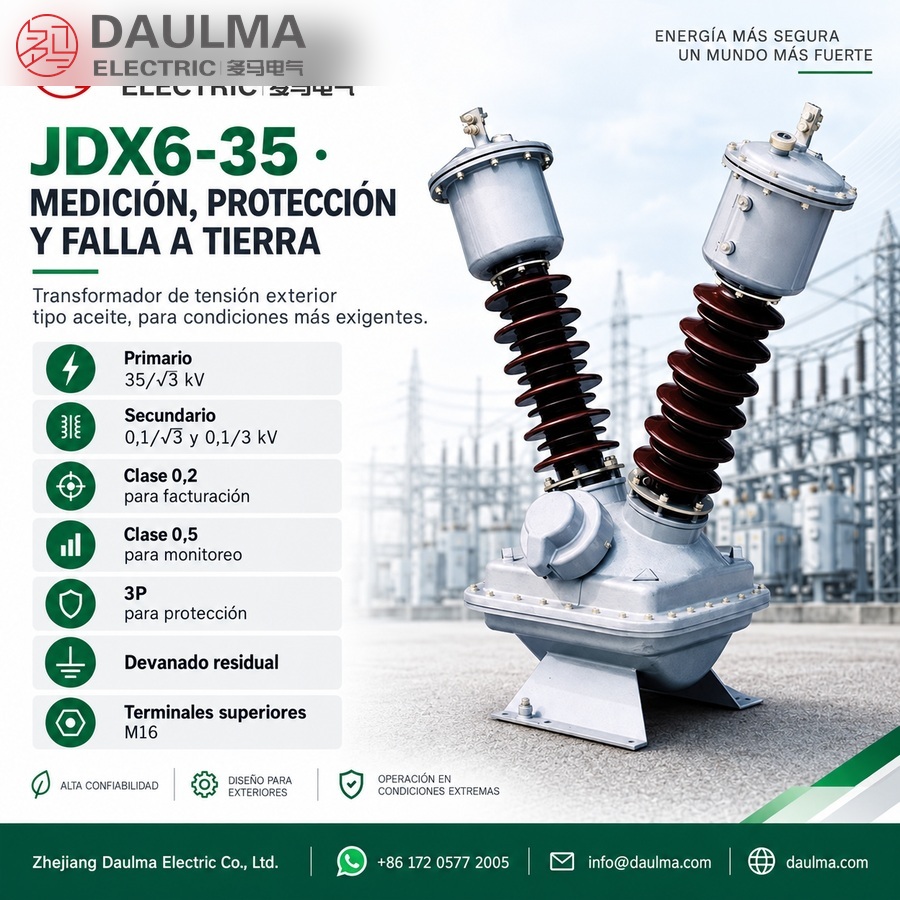

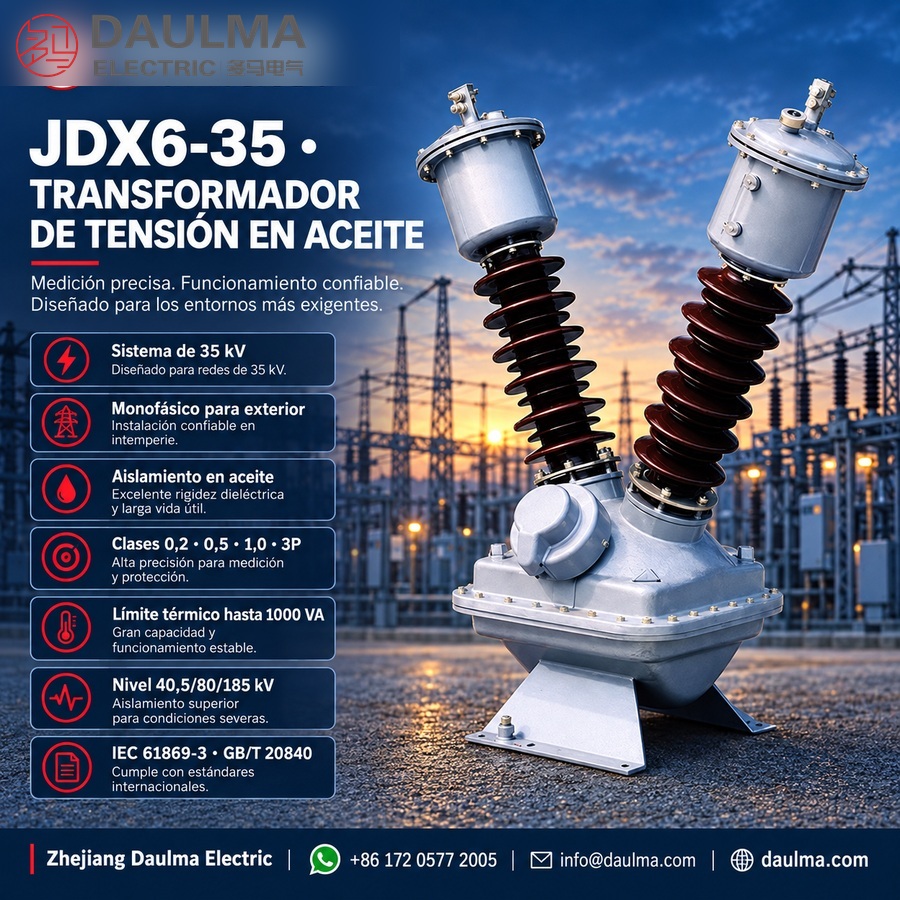

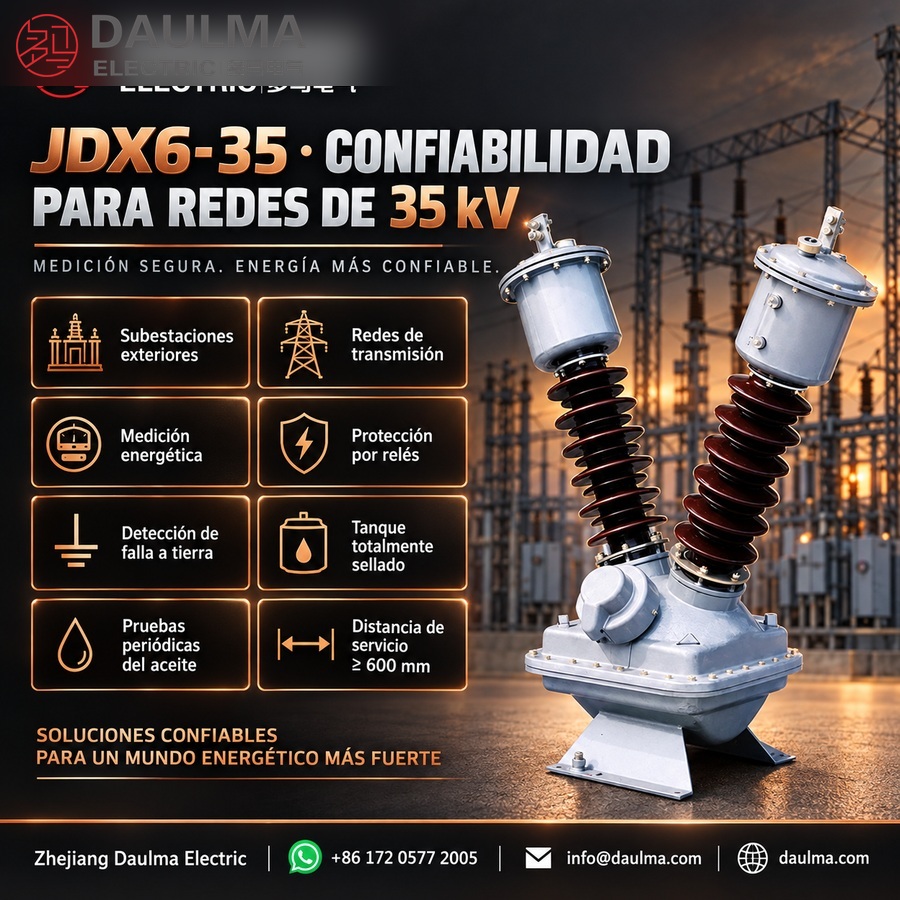

El JDX6-35kV es un transformador de tensión monofásico para exteriores, con aislamiento en aceite, diseñado para sistemas eléctricos de alta tensión de 35 kV. Utiliza un sistema de aislamiento en aceite que garantiza una excelente disipación térmica, lo que lo hace adecuado para operación continua bajo cargas eléctricas elevadas.
Disponible en clases de exactitud 0,2; 0,5; 1,0 y 6P, admite aplicaciones que van desde la medición de precisión hasta la protección mediante relés. La variante JDX6-35 incluye un devanado de tensión residual para la detección de fallas a tierra, mientras que el JD6-35 proporciona transformación de tensión estándar. Cumple con las normas GB20840.3-2013 e IEC61869-3:2011, opera de forma fiable en temperaturas ambiente de -5 °C a +50 °C y está clasificado para entornos contaminados (grados anticontaminación W1/W2).
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 35kV |
| Tensión primaria | 35000V o 35000/√3 V |
| Tensión secundaria | 100V, 100/√3 V o 100/3 V |
| Potencia térmica límite | 1000VA (JD6-35), 2×500VA (JDX6-35) |
| Clases de exactitud | 0,2; 0,5; 1,0; 6P |
| Tipo de aislamiento | Inmersión en aceite |
| Fase | Monofásico |
| Ubicación de instalación | Exteriores |
| Grado anticontaminación | W1 (Grado II), W2 (Grado III) |
| Temperatura de operación | -5°C a +50°C |
| Normas | GB20840.3-2013, IEC61869-3:2011 |
| Devanado residual | Solo disponible en JDX6-35 |
Designación del modelo
- J: Transformador de tensión
- D: Diseño monofásico
- X: Indica la presencia de un devanado residual (auxiliar) para detección de fallas a tierra (ausente en el JD6-35)
- 6: Número de serie del diseño
- 35: Tensión nominal del sistema de 35 kV
Construcción

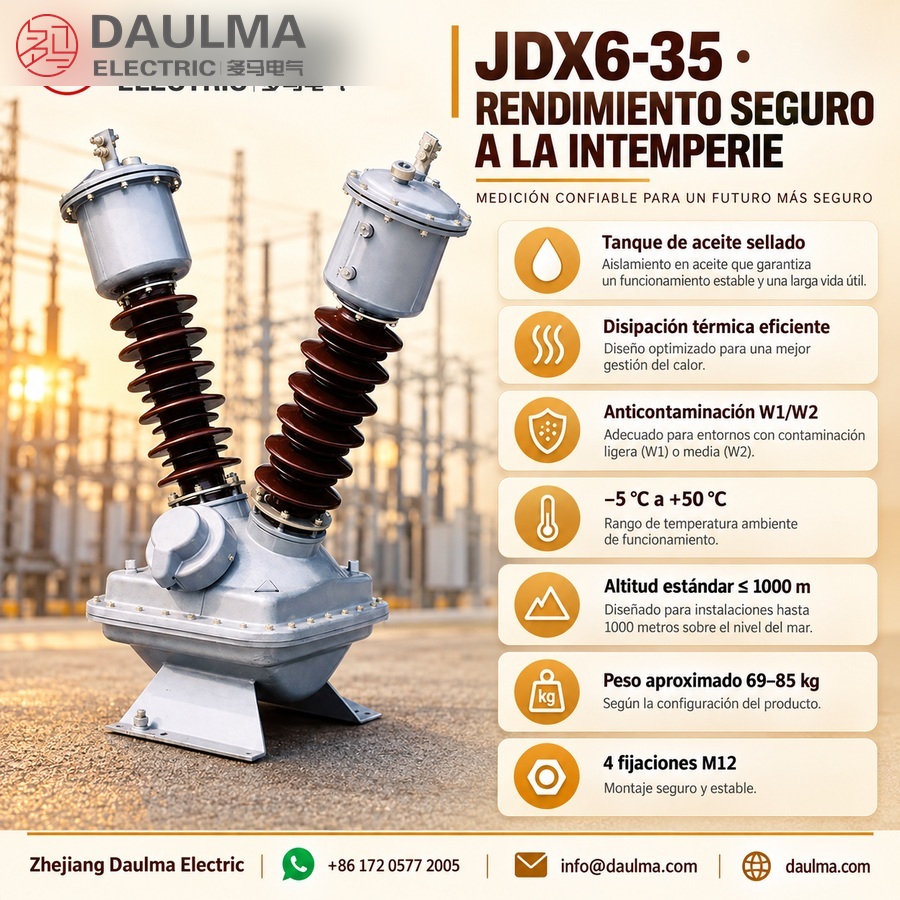

El JDX6-35kV presenta una robusta construcción con inmersión en aceite y un tanque completamente sellado que evita la oxidación y el envejecimiento del aceite aislante, prolongando significativamente su vida útil. El núcleo y los devanados están sumergidos en aceite dieléctrico de alta calidad, que proporciona tanto aislamiento eléctrico como disipación eficiente del calor durante la operación continua con cargas elevadas. La carcasa está fabricada en acero resistente a la corrosión, con boquillas selladas que mantienen la integridad interna en condiciones exteriores. Aisladores de porcelana o compuestos anticontaminación (clasificados W1 o W2) garantizan un rendimiento fiable en entornos contaminados. Todos los terminales son accesibles desde la parte superior para una conexión segura y cómoda, y la unidad está diseñada para montarse sobre una fundación de hormigón con holgura suficiente para mantenimiento.
Parámetros técnicos
Condiciones de servicio
- Posición de instalación: Subestaciones exteriores, estaciones de maniobra o redes de transmisión
- Temperatura ambiente: -5 °C a +50 °C
- Altitud: ≤ 1000 m (estándar); altitudes superiores disponibles bajo pedido
- Configuración de fase: Monofásico (utilice tres unidades para sistemas trifásicos)
- Grado anticontaminación: W1 (Grado II) o W2 (Grado III)
- Carcasa: Caja de aceite completamente sellada (evita el envejecimiento del aceite)
- Mantenimiento: Requiere pruebas periódicas del aceite e inspección de sellos
Parámetros técnicos
La serie JDX6-35kV comprende transformadores de tensión monofásicos para exteriores con inmersión en aceite, diseñados para sistemas de 35 kV. Estas unidades operan en un rango de temperatura ambiente de -5 °C a +50 °C, están clasificadas para altitudes de hasta 1000 m (con opciones superiores disponibles) y cumplen con las normas GB20840.3-2013 e IEC61869-3:2011.
| Tipo | Tensión nominal
(kV) |
Clase de exactitud /
Potencia nominal (VA) |
Potencia
máxima (VA) |
Aislamiento
nominal (kV) |
|---|---|---|---|---|
| JDX6-35W/G | 35/√3:0,1/√3:0,1/3 | 0,2/3P-50/100 0,5/3P-100/100 1,0/3P-150/100 |
1000 | 40,5 / 80 / 185 |
| 35/√3:0,1/√3:0,1/√3:0,1/3 | 0,2/0,5/3P-30/40/100 | 2*500 | ||
| JDX6-35W/G(L) | 35/√3:0,1/√3:0,1/3 | 0,2/3P-75/100 0,5/3P-150/100 1,0/3P-200/100 |
1000 | 40,5 / 80 / 185 |
| 35/√3:0,1/√3:0,1/√3:0,1/3 | 0,2/0,5/3P-40/50/100 | 2*500 |
Instalación y cableado
Dimensiones generales
Las dimensiones totales varían según el modelo. El transformador pesa aproximadamente entre 69 y 85 kg, dependiendo de la configuración. Incluye una placa base con 4 orificios roscados M12 para un montaje seguro. Se debe mantener una distancia mínima de 600 mm en todos los lados para permitir el acceso al mantenimiento y la toma de muestras de aceite. Los terminales de alta tensión se ubican en la parte superior con bornes M16, mientras que el cableado secundario se accede mediante una caja de bornes en la parte inferior.
Selección y preguntas frecuentes
Guía de selección
- Elija el modelo correcto: Seleccione el JD6-35 para medición estándar de tensión o el JDX6-35 con devanado residual para detección de fallas a tierra y monitoreo del punto neutro.
- Seleccione la clase de exactitud adecuada: Use la clase 0,2 para facturación energética, 0,5 para monitoreo, 1,0 para medición general y 6P para aplicaciones de protección.
- Ajuste la carga conectada: Asegúrese de que la potencia nominal coincida con las cargas conectadas; la potencia térmica límite es de 1000 VA para el JD6-35 y el JDX6-35 con un solo devanado residual, o 2×500 VA para el JDX6-35 con doble devanado residual.
- Verifique la idoneidad ambiental: Confirme que la temperatura ambiente (-5 °C a +50 °C), la altitud (≤1000 m estándar) y el grado anticontaminación (W1 para contaminación moderada, W2 para contaminación severa) coincidan con las condiciones de su instalación.
- Evalúe las capacidades de mantenimiento: Los transformadores con inmersión en aceite requieren pruebas periódicas del aceite e inspección de sellos; asegúrese de que su equipo pueda cumplir con este programa de mantenimiento.
Preguntas Frecuentes
P1: ¿Se puede instalar este transformador de tensión a más de 1000 metros de altitud?
Sí, bajo confirmación de fábrica. La versión estándar es para altitudes ≤ 1000 m, pero hay opciones disponibles para mayores altitudes. Contacte con nosotros para detalles técnicos.
P2: ¿Qué clase de exactitud se recomienda para sistemas de protección y medición?
Utilice la clase 3P para protección y 0,2 o 0,5 para medición. El modelo JDX6-35W/G ofrece múltiples configuraciones de potencia nominal en VA. Especifique su requerimiento al solicitar.
P3: ¿Cómo se mantiene la carcasa de aceite completamente sellada?
El mantenimiento requiere pruebas periódicas del aceite e inspección visual de los sellos. El diseño sellado evita el envejecimiento prematuro del aceite dieléctrico. Consulte el manual para intervalos exactos.
P4: ¿Cuáles normas internacionales cumple este transformador de tensión monofásico de 35 kV?
Cumple con las normas GB20840.3-2013 e IEC61869-3:2011. Estos estándares garantizan el rendimiento para exteriores en subestaciones de 35 kV. Solicite los certificados de fábrica con su pedido.
P5: ¿Cómo se configura este equipo para operar en sistemas trifásicos de 35 kV?
La configuración es monofásica, por lo que debe utilizar tres unidades idénticas para sistemas trifásicos. Podemos suministrar el lote completo. Confirme la relación de transformación exacta antes de la producción.
P6: ¿En qué condiciones ambientales puede operar este transformador de tensión para exteriores?
Opera en temperaturas ambiente de -5 °C a +50 °C y grados de contaminación W1 o W2. Es ideal para subestaciones exteriores y redes de transmisión. Verifique las condiciones específicas de su sitio.
