Přehled

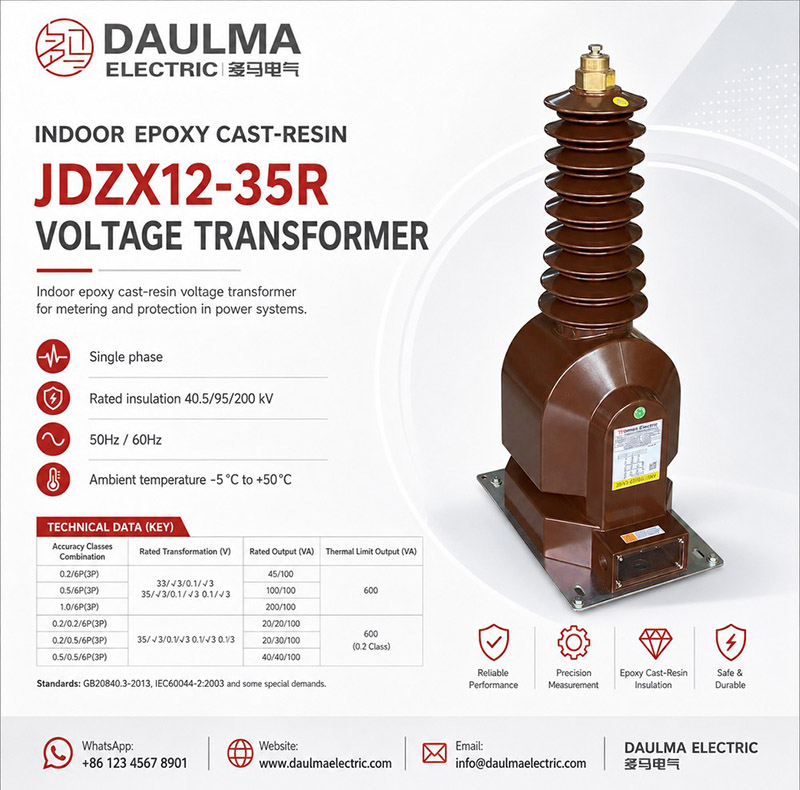

JDZX12-35R je jednofázový vnitřní napěťový transformátor určený pro středněnapěťové systémy 35 kV. Využívá epoxidovou litou izolaci, která zajišťuje vysokou dielektrickou pevnost, odolnost proti vlhkosti a bezúdržbový provoz ve vnitřních prostředích.
Navržen pro energetické měření, monitorování napětí a ochranné reléování nabízí třídy přesnosti 0,2; 0,5; 1,0 a 6P. Je dostupný ve třívinutém (Y/△) nebo čtyřvinutém (Y/Y/△) provedení a podporuje detekci zemní poruchy pomocí reziduální vinuty zapojené do otevřeného trojúhelníku. S tepelným limitním výkonem až 600 VA splňuje požadavky standardů pro vnitřní distribuční aplikace 35 kV.
Přehled hlavních parametrů
| Parametr | Hodnota |
|---|---|
| Napětí sítě | 35 kV |
| Maximální napětí sítě | 40,5 kV |
| Primární napětí | 35/√3 kV |
| Sekundární napětí | 100/√3 V nebo 100 V |
| Reziduální napětí | 100 V (otevřený trojúhelník) |
| Třídy přesnosti | 0,2; 0,5; 1,0; 6P |
| Tepelný limitní výkon | 600 VA |
| Úroveň izolace | 40,5/95/200 kV (Um/LI/AC) |
| Fáze | Jednofázový |
| Typ instalace | Vnitřní |
| Izolační materiál | Epoxidová lité pryskyřice |
| Hmotnost | 68 kg |
Konstrukce
Transformátor JDZX12-35R má robustní konstrukci z epoxidové lité pryskyřice, která zcela obaluje všechny aktivní součásti v pevném, bezpórém izolačním systému. Tento návrh poskytuje vynikající mechanickou pevnost, vysokou odolnost proti částečným výbojům a dlouhodobou stabilitu při elektrickém namáhání. Jádro i vinutí jsou plně zabudovány do samozhášivé epoxidové pryskyřice, což zajišťuje vysokou odolnost proti povrchovému přeskoku a imunitu vůči vlhkosti. Svorkové připojení je integrováno přímo do litého tělesa s jasně označenými polaritami. Kompaktní, hermeticky uzavřená konstrukce eliminuje potřebu olejové nebo plynové izolace, což jej činí vhodným pro čistý a bezúdržbový provoz ve vnitřních rozvodenách a trafostanicích.
Technické parametry
Provozní podmínky
- Poloha instalace: Vnitřní rozvody, trafostanice nebo distribuční body
- Teplota okolí: -5 °C až +50 °C
- Nadmořská výška: ≤ 1000 m (standard), vyšší nadmořská výška na vyžádání
- Izolace: Epoxidová lité pryskyřice
- Kmitočet: 50 Hz nebo 60 Hz
- Připojení: Jednofázové (pro třífázový systém se používají tři jednotky)
- Údržba: Minimální údržba (díky epoxidové konstrukci)
Technické parametry
Řada JDZX12-35R zahrnuje vnitřní jednofázové napěťové transformátory s epoxidovou litou izolací pro 35kV systémy. Jsou navrženy pro provoz při teplotách okolí od -5 °C do +50 °C a standardní nadmořské výšce do 1000 m a splňují normy GB20840.3-2013 a IEC60044-2:2003.
| Typ | Jmenovitý převod (V) | Třídy přesnosti | Jmenovitý výkon (VA) | Tepelný limitní výkon (VA) |
|---|---|---|---|---|
| JDZXW12-35R | 33/√3 : 0,11/√3 35/√3 : 0,1/√3 : 0,1/√3 |
0,2/6P(3P) | 45/100 | 600 |
| 0,5/6P(3P) | 100/100 | |||
| 1,0/6P(3P) | 200/100 | |||
| 35/√3 : 0,1/√3 : 0,1/√3 : 0,1/3 | 0,2/0,2/6P(3P) | 20:20/100 | 600 odpovídající třídě 0,2 |
|
| 0,2/0,5/6P(3P) | 20:30/100 | |||
| 0,5/0,5/6P(3P) | 40:40/100 |
Instalace a zapojení
Rozměrový náčrt
Celkové rozměry: 815±10 mm (výška) × 403 mm (šířka) × 280 mm (hloubka). Hmotnost: cca 68 kg. Montážní otvory: 4×M6 na základní desce.
Schématické zapojení
Obr. 1: Zapojení Y/△ (třívinuté) – Primární svorky A, B, C připojené do hvězdy, sekundární výstupy a, b, c pro měření, da/dn pro detekci zemní poruchy v otevřeném trojúhelníku.
Obr. 2: Zapojení Y/Y/△ (čtyřvinuté) – Rozšířená konfigurace se dvěma sadami sekundárních vinutí (1a/1b/1c a 2a/2b/2c) plus delta výstup (da/dn) pro maximální flexibilitu.
Výběr a časté otázky
Průvodce výběrem
- Třída přesnosti: Zvolte třídu 0,2 pro fakturační měření, 0,5 pro monitorování, 1,0 pro běžné měření nebo 6P/3P pro ochranné aplikace.
- Konfigurace vinutí: Vyberte třívinuté provedení (Y/△) pro základní měření a ochranu nebo čtyřvinuté (Y/Y/△) pro dva sekundární výstupy a vyšší redundanci.
- Přizpůsobení zátěže: Ujistěte se, že jmenovitý výkon (např. 45/100 VA) odpovídá celkové zátěži připojených zařízení pro zachování specifikované přesnosti.
- Provozní podmínky: Ověřte, že podmínky instalace spadají do standardních mezí: teplota okolí -5 °C až +50 °C a nadmořská výška ≤ 1000 m.
- Převod napětí: Specifikujte správný primární-sekundární převod (např. 35/√3 / 0,1/√3 kV) podle požadavků sítě.
Často kladené otázky
Otázka 1: Jaké jsou hlavní rozdíly mezi epoxidovými litými a olejovými napěťovými transformátory?
Epoxidové lité transformátory používají pevnou izolaci, což zajišťuje bezúdržbový provoz, kompaktní rozměry a vynikající odolnost proti vlhkosti – ideální pro vnitřní použití. Olejové typy využívají kapalnou izolaci, mají lepší chlazení, ale vyžadují pravidelné kontroly oleje a těsnění.
Otázka 2: Jakou údržbu vyžaduje epoxidový litý napěťový transformátor?
Tyto transformátory vyžadují minimální údržbu – především vizuální kontrolu poškození nebo znečištění. Díky pevné izolaci není nutné odebírat vzorky oleje, vyměňovat těsnění ani řešit správu kapalin.
Otázka 3: Která třída přesnosti je nejvhodnější pro fakturační měření?
Pro fakturační měření se doporučuje třída přesnosti 0,2 kvůli vysoké přesnosti měření energie. Třída 0,5 je vhodná pro provozní monitorování, zatímco třídy 6P nebo 3P jsou navrženy pro ochranné reléování, kde je spolehlivost důležitější než přesnost.
Otázka 4: Jaký je tepelný limitní výkon transformátoru JDZX12-35R?
Transformátor JDZX12-35R má tepelný limitní výkon 600 VA, což znamená, že může trvale dodávat tento maximální výkon bez překročení přípustného nárůstu teploty při běžném vnitřním provozu.
Otázka 5: Lze objednat transformátor s nestandardním převodem napětí?
Ano. Ačkoli jsou standardně k dispozici převody jako 35/√3 / 0,1/√3 / 0,1/√3, je možné vyrábět i customizované převody na vyžádání. Pro ověření proveditelnosti, specifikací a dodací lhůty kontaktujte náš technický tým.
Otázka 6: Jak dlouhou životnost má transformátor JDZX12-35R?
Při správné instalaci a běžných provozních podmínkách přesahuje životnost 30 let. Epoxidová litá izolace se nerozkládá jako olejové systémy, což zajišťuje dlouhodobou stabilitu a výkon.
Otázka 7: Kterým mezinárodním a národním normám tento transformátor vyhovuje?
Transformátor JDZX12-35R splňuje normy GB20840.3-2013 (Čína) a IEC61869-3:2011 (globální), což zaručuje spolehlivý výkon a kompatibilitu v domácích i mezinárodních vysokonapěťových měřicích a ochranných systémech.
Často kladené otázky
Q1: Jak instalovat tento jednofázový 35kV transformátor do třífázového systému?
Pro třífázové systémy instalujte tři identické jednofázové jednotky. Konstrukce z epoxidové lité pryskyřice zajišťuje minimální údržbu ve vnitřných rozvodnách. Pro přesné rozměry montáže kontaktujte naše technické oddělení.
Q2: Která třída přesnosti je vhodná pro ochranná relé?
Pro aplikace ochrany zvolte třídu přesnosti 6P nebo 3P. Poskytuje tepelný limitní výkon 600 VA, což zajišťuje spolehlivý provoz relé. Pro výpočet zátěže nás kontaktujte.
Q3: Lze tento 35kV napěťový transformátor provozovat v nadmořské výšce nad 1000 metrů?
Standardní modely jsou dimenzovány pro nadmořskou výšku do 1000 metrů. Pro vyšší polohy je k dispozici upravená dielektrická izolace na základě potvrzení továrnou. Při poptávce uveďte přesnou nadmořskou výšku.
Q4: Jaké mezinárodní normy splňuje tento vnitřní 35kV napěťový transformátor?
Řada JDZX12-35R splňuje normy IEC 60044-2:2003 a GB 20840.3-2013. To zajišťuje globální kompatibilitu pro 35kV vnitřní distribuční sítě. Pro váš projekt si vyžádejte kompletní testovací certifikát.
Q5: Jaké jsou teplotní limity okolí pro tento transformátor s epoxidovou izolací?
Transformátor spolehlivě pracuje při teplotách okolí od -5 °C do +50 °C. Litá epoxidová izolace zaručuje vysokou dielektrickou pevnost i v těchto podmínkách. Pro extrémní klimatické požadavky konzultujte detaily s naším obchodním týmem.
Q6: Jaké certifikace a zkoušky jsou k dispozici pro tento 35kV transformátor?
Produkt je navržen dle norem IEC 60044-2:2003 a GB 20840.3-2013. Konkrétní tovární testovací protokoly a certifikáty jsou k dispozici na základě potvrzení. Během procesu nákupu si vyžádejte detailní dokumentaci.
Q7: Které jmenovité převody jsou k dispozici pro model JDZXW12-35R?
K dispozici jsou převody 33/√3 : 0,11/√3 kV a konfigurace 35/√3 : 0,1/√3 kV. Tyto možnosti podporují různá sekundární vinutí pro měření a ochranu. Pro finální výběr potvrďte přesné primární napětí vaší sítě.
