Descripción general

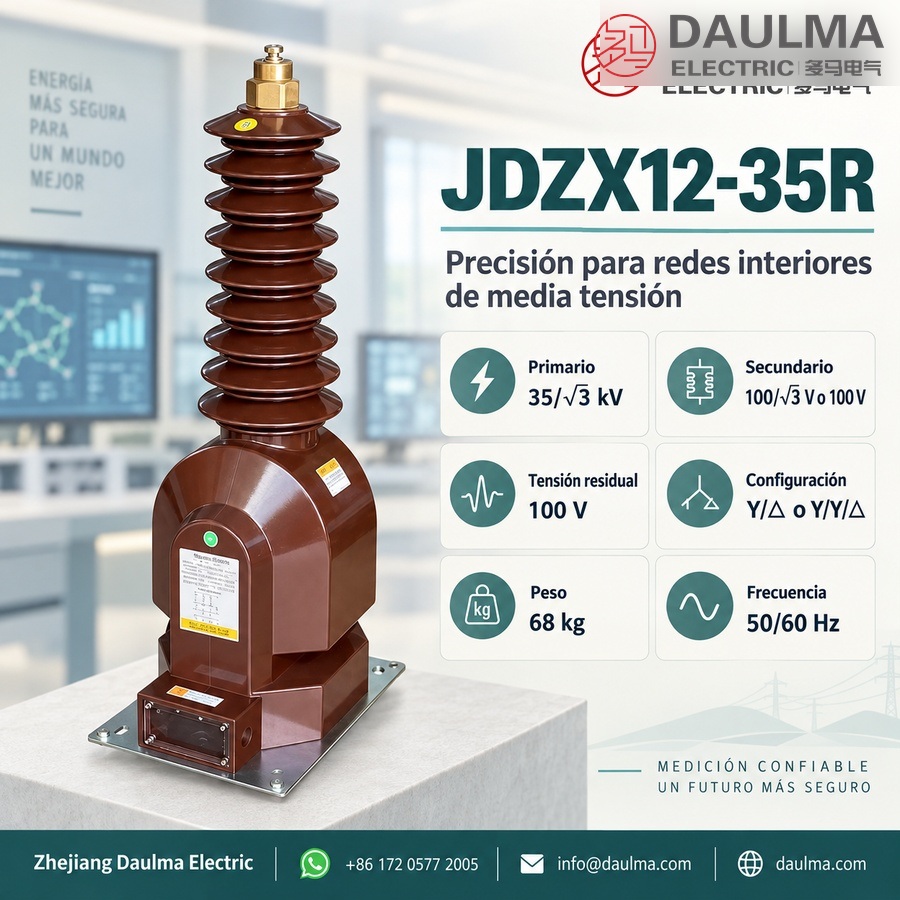

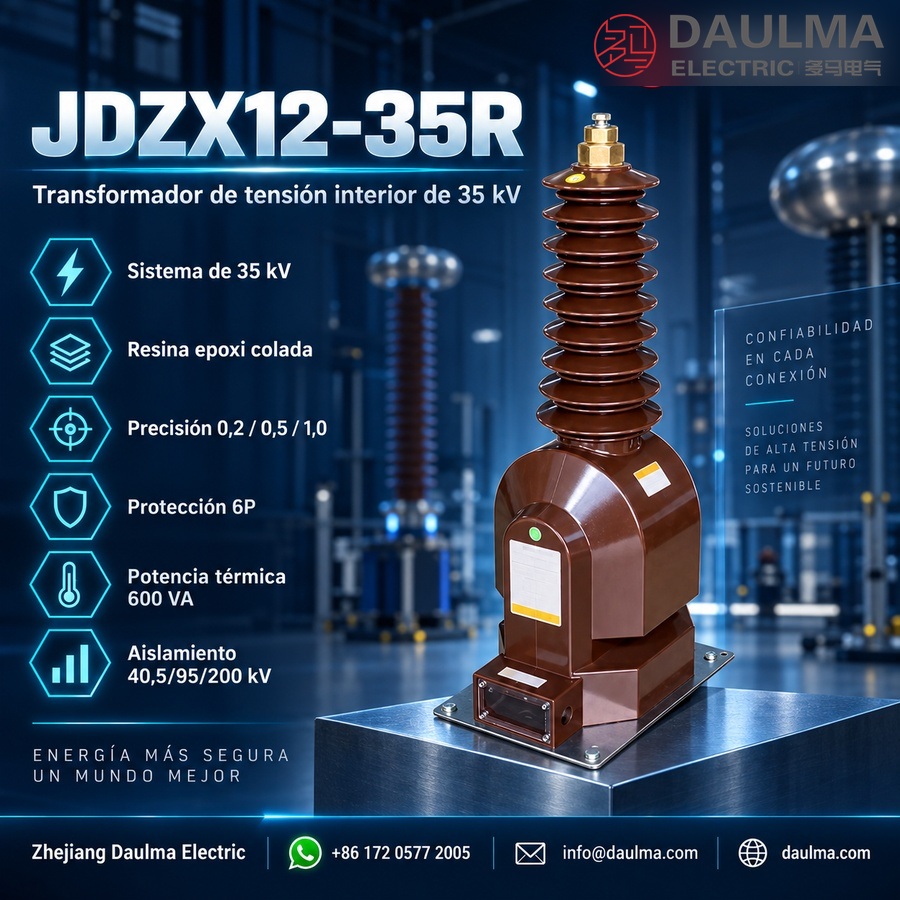

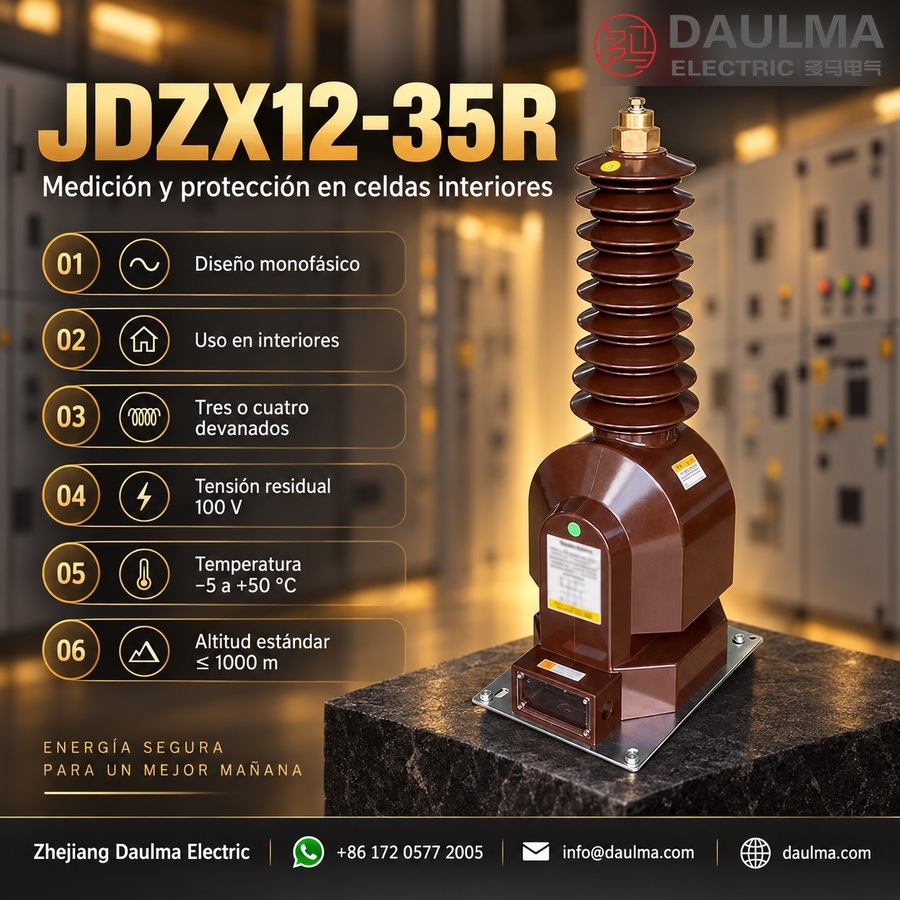

El JDZX12-35R es un transformador de tensión monofásico para interiores, clasificado para sistemas de media tensión de 35 kV. Cuenta con aislamiento epoxi colado, garantizando alta rigidez dieléctrica, resistencia a la humedad y funcionamiento libre de mantenimiento en entornos interiores.
Diseñado para medición de energía, monitoreo de tensión y protección mediante relés, ofrece clases de precisión 0.2, 0.5, 1.0 y 6P. Disponible en configuraciones de tres devanados (Y/△) o cuatro devanados (Y/Y/△), admite detección de falla a tierra mediante un devanado residual en delta abierta. Con una potencia térmica límite de hasta 600 VA, cumple con los requisitos estándar para aplicaciones de distribución interior a 35 kV.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 35 kV |
| Tensión máxima del sistema | 40.5 kV |
| Tensión primaria | 35/√3 kV |
| Tensión secundaria | 100/√3 V o 100 V |
| Tensión residual | 100 V (delta abierta) |
| Clases de precisión | 0.2, 0.5, 1.0, 6P |
| Potencia térmica límite | 600 VA |
| Nivel de aislamiento | 40.5/95/200 kV (Um/LI/AC) |
| Fase | Monofásico |
| Tipo de instalación | Interior |
| Material de aislamiento | Epoxy colado |
| Peso | 68 kg |
Construcción
El JDZX12-35R presenta una robusta construcción de resina epoxi colada, encapsulando todos los componentes activos en un sistema de aislamiento sólido y sin vacíos. Este diseño proporciona excelente resistencia mecánica, superior resistencia a descargas parciales y estabilidad a largo plazo bajo estrés eléctrico. El núcleo y los devanados están completamente embebidos en resina epoxi retardante a la llama, garantizando alta resistencia al tracking e inmunidad a la humedad. Las conexiones terminales están integradas en el cuerpo colado con indicadores de polaridad claramente marcados. La estructura compacta y sellada elimina la necesidad de aislamiento con aceite o gas, lo que lo hace adecuado para operación limpia y libre de mantenimiento en celdas y subestaciones interiores.
Parámetros técnicos
Condiciones de servicio
- Posición de instalación: Celdas, subestaciones o puntos de distribución interiores
- Temperatura ambiente: -5 °C a +50 °C
- Altitud: ≤ 1000 m (estándar); altitudes mayores disponibles bajo pedido
- Aislamiento: Resina epoxi colada
- Frecuencia: 50 Hz o 60 Hz
- Conexión: Monofásico (tres unidades para sistema trifásico)
- Mantenimiento: Mínimo requerido (diseño epoxi colado)
Parámetros técnicos
La serie JDZX12-35R comprende transformadores de tensión monofásicos interiores epoxi colados, clasificados para sistemas de 35 kV. Diseñados para operar en temperaturas ambiente de -5 °C a +50 °C y altitudes estándar hasta 1000 m, estas unidades cumplen con las normas GB20840.3-2013 e IEC60044-2:2003.
| Tipo | Relación nominal (V) | Clases de precisión | Potencia nominal (VA) | Potencia térmica límite (VA) |
|---|---|---|---|---|
| JDZXW12-35R | 33/√3 : 0.11/√3 35/√3 : 0.1/√3 : 0.1/√3 |
0.2/6P(3P) | 45/100 | 600 |
| 0.5/6P(3P) | 100/100 | |||
| 1.0/6P(3P) | 200/100 | |||
| 35/√3 : 0.1/√3 : 0.1/√3 : 0.1/3 | 0.2/0.2/6P(3P) | 20:20/100 | 600 correspondiente a clase 0.2 |
|
| 0.2/0.5/6P(3P) | 20:30/100 | |||
| 0.5/0.5/6P(3P) | 40:40/100 |
Instalación y cableado
Dimensiones generales
Dimensiones totales: 815±10 mm (altura) × 403 mm (ancho) × 280 mm (profundidad). Peso: aproximadamente 68 kg. Orificios de montaje: 4×M6 en placa base.
Diagrama de conexiones
Figura 1: Conexión Y/△ (tres devanados) – Terminales primarios A, B, C conectados en estrella, salidas secundarias a, b, c para medición, da/dn para detección de falla a tierra en delta abierta.
Figura 2: Conexión Y/Y/△ (cuatro devanados) – Configuración mejorada con dos juegos de devanados secundarios (1a/1b/1c y 2a/2b/2c) más salida en delta (da/dn) para máxima flexibilidad.
Selección y preguntas frecuentes
Guía de selección
- Clase de precisión: Seleccione clase 0.2 para facturación, 0.5 para monitoreo, 1.0 para medición general o 6P/3P para aplicaciones de protección.
- Configuración de devanados: Elija tres devanados (Y/△) para medición y protección básicas, o cuatro devanados (Y/Y/△) para salidas secundarias duales y redundancia adicional.
- Adecuación de carga: Asegúrese de que la potencia nominal (p. ej., 45/100 VA) coincida con la carga total de los dispositivos conectados para mantener la precisión especificada.
- Adecuación ambiental: Confirme que las condiciones de instalación estén dentro de los límites estándar: temperatura ambiente de -5 °C a +50 °C y altitud ≤1000 m.
- Relación de tensión: Especifique la relación correcta primario/secundario (p. ej., 35/√3 / 0.1/√3 kV) según los requisitos del sistema.
Preguntas Frecuentes
Q1: ¿Este transformador de tensión de 35 kV soporta instalación en exteriores?
No, está diseñado exclusivamente para instalación interior en celdas o subestaciones. Soporta temperaturas de -5 °C a +50 °C. Confirme las condiciones ambientales de su proyecto con nuestro equipo técnico.
Q2: ¿Cuáles clases de precisión ofrece para medición y protección?
Ofrece clases 0.2, 0.5 y 1.0 para medición, y 6P o 3P para protección. La potencia térmica límite es de 600 VA por unidad.
Q3: ¿Cómo se configura un sistema trifásico usando este equipo monofásico?
Se requieren tres unidades monofásicas conectadas para formar un sistema trifásico completo. El aislamiento es de resina epoxi colada. Verifique los espacios de aislamiento en su celda con el departamento de ingeniería.
Q4: ¿Qué normas internacionales cumple este transformador de tensión?
Cumple estrictamente con las normas GB20840.3-2013 e IEC60044-2:2003. Garantiza el rendimiento requerido para sistemas de 35 kV. Solicite los certificados de fábrica actualizados al realizar su cotización.
Q5: ¿Se puede adaptar la altitud de operación a más de 1000 metros?
Sí, la altitud estándar es ≤ 1000 m, pero existen versiones para mayor altitud bajo pedido. Debe especificar la altitud exacta del sitio. Contacte a ventas para confirmar la disponibilidad y el diseño adaptado.
Q6: ¿En qué aplicaciones industriales se utiliza la serie JDZX12-35R?
Se utiliza en puntos de distribución, subestaciones y celdas de media tensión de 35 kV. Su diseño de resina epoxi requiere mantenimiento mínimo.
Q7: ¿Este equipo es compatible con redes de frecuencia de 60 Hz?
Sí, está diseñado para operar en redes de 50 Hz o 60 Hz. La frecuencia nominal debe especificarse al momento del pedido. Confirme este parámetro con nuestro equipo antes de la fabricación.
