Přehled

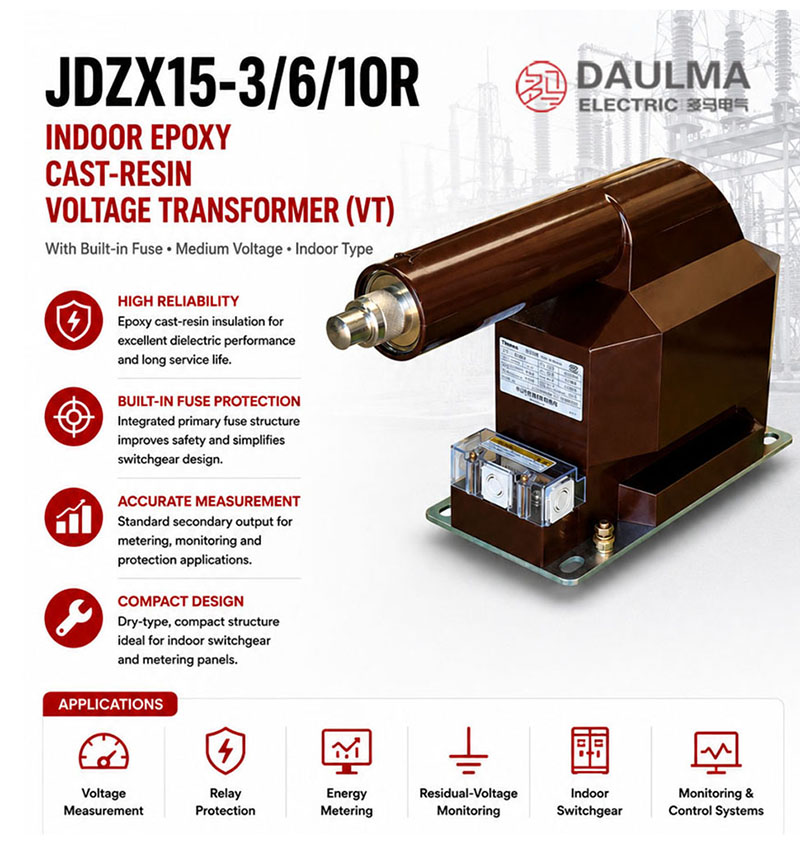

JDZX15-3/6/10R je jednofázový vnitřní suchý napěťový transformátor s epoxidovou litou izolací, určený pro střídavé rozvodné soustavy 3 kV, 6 kV a 10 kV. Je vybaven vestavěnou primární pojistkou a poskytuje standardizované sekundární napěťové výstupy pro měření, ochranu a monitorování.
Tento transformátor splňuje normy IEC 61869 a nabízí třídy přesnosti vhodné jak pro měřicí (např. 0,2, 0,5), tak ochranné aplikace (3P, 6P). Je určen pro montáž do uzavřených vnitřních prostor rozváděčů, kde jsou požadovány kompaktní rozměry, nehořlavá izolace a integrovaná pojistková ochrana.
Přehled hlavních jmenovitých hodnot
| Parametr | Hodnota |
|---|---|
| Napětí soustavy | 3 kV / 6 kV / 10 kV |
| Primární napětí | 3 / √3 kV, 6 / √3 kV, 10 / √3 kV |
| Sekundární napětí (hlavní) | 100 / √3 V |
| Sekundární napětí (zbytkové) | 100 V |
| Třída přesnosti (měření) | 0,2, 0,5 |
| Třída přesnosti (ochrana) | 3P, 6P |
| Jmenovitý výkon (na vinutí) | 10–100 VA (dle třídy) |
| Izolační materiál | Epoxidová lité pryskyřice |
| Primární pojistka | Vestavěná, dimenzovaná dle napětí soustavy |
| Kmitočet | 50 Hz nebo 60 Hz |
| Fáze | Jednofázový |
| Vnitřní/venkovní | Pouze pro vnitřní použití |
Označení modelu
- J: Napěťový transformátor
- D: Jednofázová konstrukce
- Z: Izolace z epoxidové lité pryskyřice
- X: Vinutí pro zbytkové napětí / uzemnění
- 15: Kód konstrukční řady
- 3 / 6 / 10: Jmenovitá třída napětí (3 kV, 6 kV nebo 10 kV)
- R: Varianta s pojistkou
Konstrukce
Transformátor JDZX15-3/6/10R je proveden jako suchý napěťový transformátor s izolací z epoxidové lité pryskyřice. Jádro i vinutí jsou plně zalita do nehořlavé epoxidové pryskyřice za podtlaku, což zajišťuje vynikající dielektrickou pevnost, odolnost proti vlhkosti a mechanickou stabilitu. Primární vinutí obsahuje integrovanou vysokonapěťovou pojistku umístěnou uvnitř tělesa z pryskyřice, která poskytuje ochranu proti nadproudům bez nutnosti externích komponent. Konstrukce neobsahuje olej ani plyn, díky čemuž je vhodná pro čistá a omezená vnitřní prostředí, jako jsou kovové uzavřené rozváděče. Svorky jsou přístupné prostřednictvím standardních šroubových spojů na horní nebo boční straně dle montážní orientace a jednotka je navržena pro pevnou svislou instalaci v přístrojových odděleních.
Technické parametry
Provozní podmínky
- Okolní teplota: -5 °C až +40 °C
- Prostředí instalace: Vnitřní
Technické parametry
JDZX15-3/6/10R je vnitřní napěťový transformátor s epoxidovou litou izolací a integrovanou pojistkou, určený pro soustavy 3 kV, 6 kV a 10 kV. Pracuje při kmitočtu 50 Hz nebo 60 Hz v rozsahu okolní teploty -5 °C až +40 °C a splňuje normy GB20840.3-2013 a IEC61869-3:2011.
| Typ | Převod (kV) |
Jmenovitá izolace (kV) |
Třída přesnosti / Jmenovitý výkon (VA) |
Max. výkon (VA) |
Pojistka v primáru (A) |
|---|---|---|---|---|---|
| JDZX15-3R | 3000/√3 : 100/√3 : 100/3 | 3,6/23/40 | 0,2/6P(3P)—25/100 | 0,5 | |
| JDZX10-10R | 6000/√3 : 100/√3 : 100/3 | 7,2/32/60 | 0,5/6P(3P)—50/100 | 400 | |
| 1/6P(3P)—90/100 | |||||
| 3/6P(3P)—200/100 | |||||
| JDZX15-10R | 10000/√3 : 100/√3 : 100/3 | 12/42/75 | 0,2/0,2/6P(3P)—15/15/100 | 200/200 | 0,2 |
| 10000/√3 : 100/√3 : 100/√3 : 100/√3 | 0,2/0,5/6P(3P)—15/20/100 | ||||
| 0,5/0,5/6P(3P)—30/30/100 |
Instalace a zapojení
Montážní schéma
Řada JDZX15-3/6/10R musí být instalována podle schváleného obrysového výkresu, rozvržení rozváděče a tohoto montážního schématu. Jednotka má základnu z lité pryskyřice a musí být pevně upevněna k podlaze nebo montážní desce rozváděče pomocí dodané referenční montážní délky 280 mm.
Schéma zapojení
Primární i sekundární zapojení musí odpovídat schválenému schématu. Svorky vinutí pro zbytkové napětí musí být zapojeny dle specifikovaného ochranného schématu. Před uvedením do provozu je nutné ověřit označení sekundárních svorek. Potvrďte, že jmenovitý proud vestavěné pojistky odpovídá zvolenému modelu a požadavkům projektu.
Výběr a časté otázky
Průvodce výběrem
- Vyberte JDZX15-3R pro soustavy 3 kV, JDZX15-6R pro soustavy 6 kV a JDZX15-10R pro soustavy 10 kV dle napětí vaší sítě.
- Pro měřicí aplikace zvolte třídy přesnosti (0,2 nebo 0,5), pro ochranné obvody nebo obvody zbytkového napětí pak třídy (3P nebo 6P).
- Zajistěte, aby jmenovitý sekundární výkon překročil celkovou zátěž všech připojených zařízení včetně měřičů, relé a kabeláže.
- Ověřte, že jmenovitý proud a konfigurace vestavěné pojistky odpovídají ochrannému schématu vašeho rozváděče a požadavkům primárního obvodu.
- Zkontrolujte montážní rozměry – jako celkovou délku, šířku základny, výšku, polohu svorkovnice a prostor pro pojistku – vzhledem k uspořádání vašeho rozváděče, aby bylo zajištěno místo pro zapojení, inspekci a údržbu.
Často kladené otázky
Otázka 1: K čemu se používá vnitřní napěťový transformátor JDZX15-3/6/10R?
JDZX15-3/6/10R je napěťový transformátor s epoxidovou litou izolací určený pro vnitřní středněnapěťové rozváděče. Snižuje primární napětí 3 kV, 6 kV nebo 10 kV na standardizované sekundární signály pro měření, monitorování, detekci zbytkového napětí a ochranná relé.
Otázka 2: Co činí řadu JDZX15-R vhodnou pro kompaktní rozváděče?
Řada JDZX15-R má suchou konstrukci s epoxidovou litou izolací a vestavěnou primární pojistkou, což poskytuje spolehlivou izolaci a integrovanou nadproudovou ochranu v úsporném provedení ideálním pro vnitřní rozváděče.
Otázka 3: Jak vybrat správný model pro napětí mé sítě?
Použijte JDZX15-3R pro soustavy 3 kV, JDZX15-6R pro soustavy 6 kV a JDZX15-10R pro soustavy 10 kV. Rovněž ověřte kompatibilitu s izolační úrovní sítě, požadavky na sekundární vinutí a fyzický prostor pro instalaci.
Otázka 4: Jak vybírat třídu přesnosti a jmenovitý výkon?
Pro měřicí obvody vybírejte třídy přesnosti 0,2 nebo 0,5. Pro ochranné funkce nebo zbytkové napětí použijte 3P nebo 6P. Jmenovitý výkon musí být vyšší než celková zátěž všech připojených zařízení, aby byla zachována přesnost a výkon.
Otázka 5: Může jeden transformátor JDZX15 podporovat více kombinací přesnosti a výkonu?
Ne. Každý transformátor JDZX15 je vyráběn s jednou konkrétní třídou přesnosti a odpovídajícím jmenovitým výkonem. Požadovaná kombinace musí být specifikována při objednávce.
Otázka 6: Kterým mezinárodním a národním normám tento výrobek vyhovuje?
Řada JDZX15-3/6/10R splňuje normy GB20840.3-2013 a IEC61869-3:2011. Pro konkrétní projekty mohou platit další normy, které je třeba potvrdit v technické dohodě.
Otázka 7: Jaké informace jsou potřeba při zadání objednávky?
Uveďte model (např. JDZX15-10R), převodový poměr, kmitočet (50 Hz nebo 60 Hz), třídu přesnosti, jmenovitý výkon, izolační úroveň, jmenovitý proud pojistky, detaily sekundárního vinutí, montážní rozměry, platné normy, počet kusů a případné speciální požadavky na dokumentaci, balení nebo certifikaci.
Často kladené otázky
Q1: Kterou třídu přesnosti zvolit pro fakturační měření?
Pro fakturační měření zvolte třídu přesnosti 0,2. Zajišťuje vysokou přesnost měření napětí v sítích 3 kV až 10 kV. Pro konkrétní konfiguraci kontaktujte výrobce.
Q2: Je přípustná venkovní instalace tohoto transformátoru?
Ne, zařízení je určeno výhradně pro vnitřní instalaci. Provozní teplota okolí je omezena na rozsah -5 °C až +40 °C. Při venkovní aplikaci vyberte jiný typ.
Q3: Jaké standardy tento napěťový transformátor splňuje?
Transformátor splňuje normy GB20840.3-2013 a IEC61869-3:2011. Certifikáty a protokoly o zkouškách jsou k dispozici na vyžádání. Pro dodání dokumentace kontaktujte obchodní oddělení.
Q4: Jak je transformátor chráněn proti zkratu v primáru?
Zařízení je vybaveno integrovanou primární pojistkou. Hodnota jmenovitého proudu pojistky je 0,5 A pro 3kV verzi a 0,2 A pro 10kV verzi. Parametry potvrďte v objednávce.
Q5: Dodáváte také verze pro systémový kmitočet 60 Hz?
Ano, transformátor pracuje při kmitočtu 50 Hz i 60 Hz. Při objednávce vždy specifikujte požadovaný systémový kmitočet a jmenovité napětí. Přesnou dodací lhůtu upřesní obchodní zástupce.
Q6: Pro jaká rozvodná zařízení je tento transformátor vhodný?
Jednofázový vnitřní napěťový transformátor je vhodný pro kompaktní rozváděče v sítích 3 kV, 6 kV a 10 kV. Epoxidová litá izolace zajišťuje vysokou mechanickou odolnost. Pro výběr konkrétního modelu nás kontaktujte.
