Descripción general
El JDZX15-3/6/10R es un transformador de tensión monofásico, interior, tipo seco, con aislamiento de resina epoxi moldeada, diseñado para sistemas de corriente alterna de 3 kV, 6 kV y 10 kV. Incorpora un fusible primario integrado y proporciona salidas secundarias normalizadas para funciones de medición, protección y supervisión.
Este transformador cumple con la norma IEC 61869 y ofrece clases de exactitud adecuadas tanto para aplicaciones de medición (p. ej., 0,2; 0,5) como de protección (3P, 6P). Está destinado a instalarse en compartimentos cerrados de celdas interiores donde se requieren tamaño compacto, aislamiento ignífugo y protección mediante fusible integrado.
Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 3 kV / 6 kV / 10 kV |
| Tensión primaria | 3 / √3 kV, 6 / √3 kV, 10 / √3 kV |
| Tensión secundaria (principal) | 100 / √3 V |
| Tensión secundaria (residual) | 100 V |
| Clase de exactitud (medición) | 0,2; 0,5 |
| Clase de exactitud (protección) | 3P; 6P |
| Potencia nominal (por devanado) | 10–100 VA (varía según clase) |
| Material aislante | Resina epoxi moldeada |
| Fusible primario | Integrado, calibrado según tensión del sistema |
| Frecuencia | 50 Hz o 60 Hz |
| Fases | Monofásico |
| Interior/exterior | Solo para uso interior |
Designación del modelo
- J: Transformador de tensión
- D: Estructura monofásica
- Z: Aislamiento de resina epoxi moldeada
- X: Devanado asociado a tensión residual/conexión a tierra
- 15: Código de serie de diseño
- 3 / 6 / 10: Clase de tensión nominal (3 kV, 6 kV o 10 kV)
- R: Variante equipada con fusible
Construcción

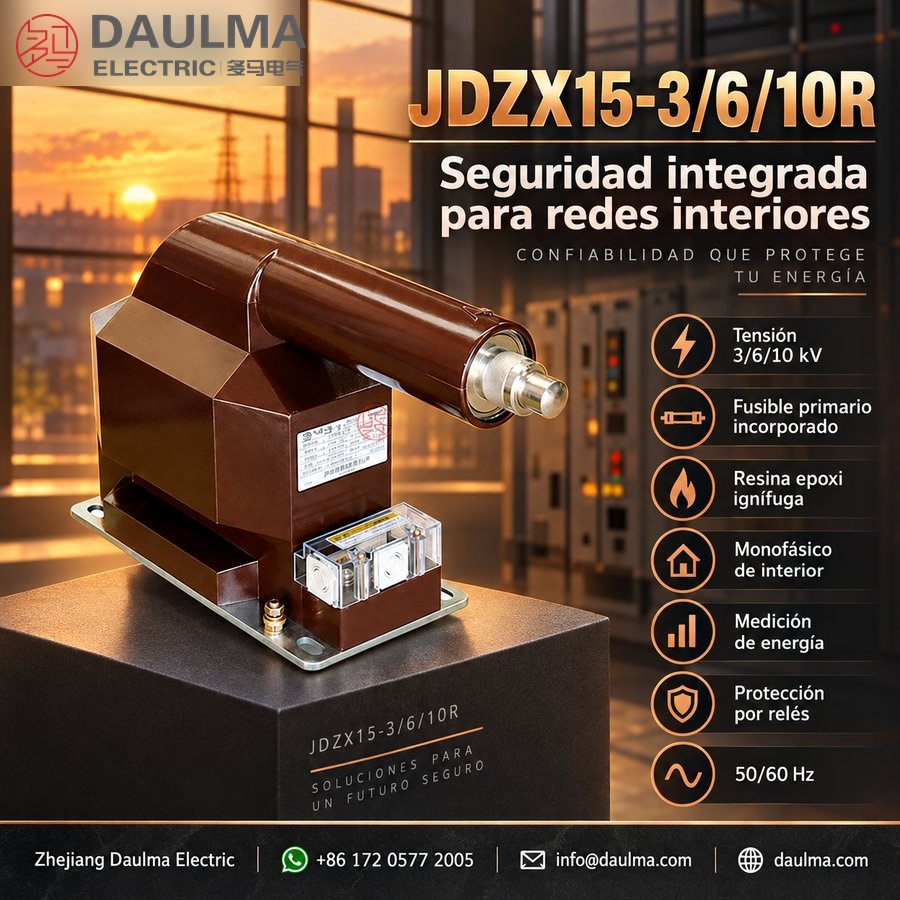

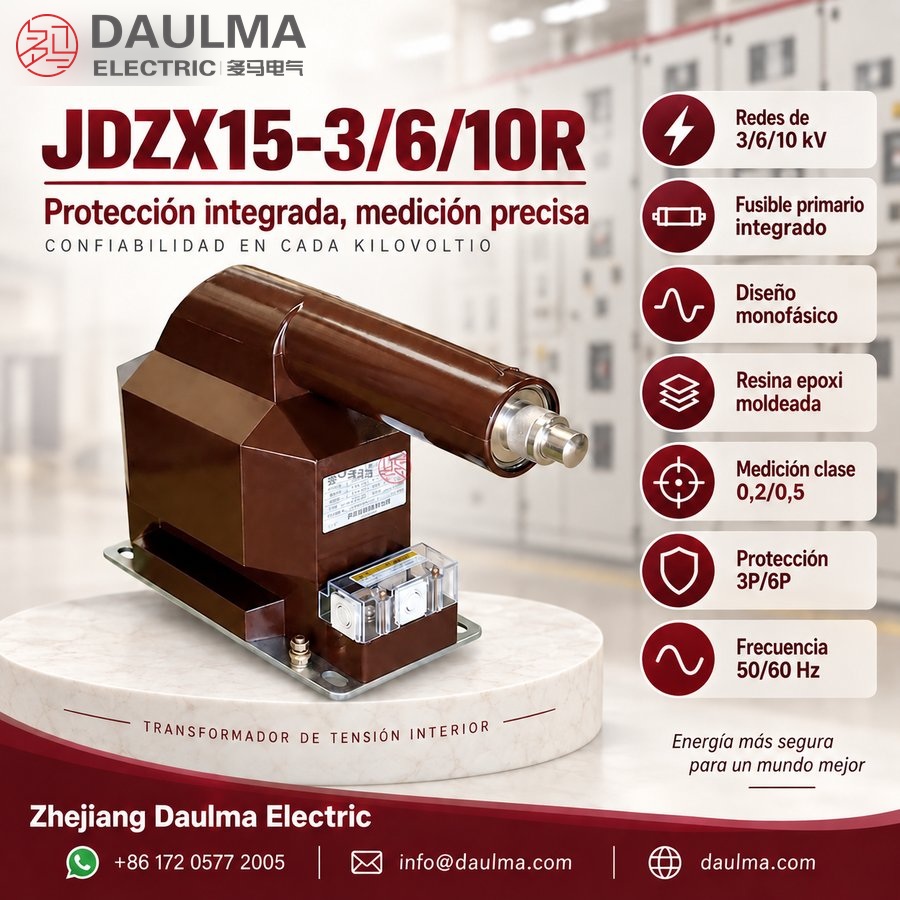

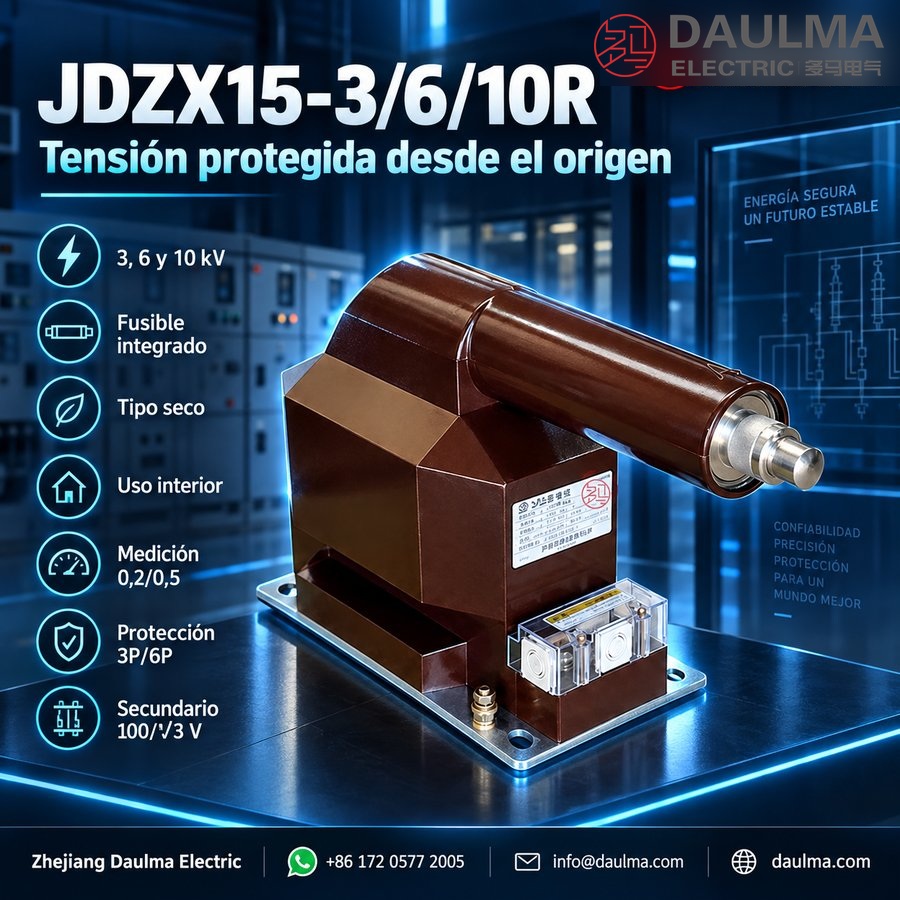

El JDZX15-3/6/10R está construido como un transformador de tensión tipo seco con aislamiento de resina epoxi moldeada. El núcleo y los devanados están completamente encapsulados en resina epoxi retardante de llama bajo presión al vacío, lo que garantiza excelente rigidez dieléctrica, resistencia a la humedad y estabilidad mecánica. El devanado primario incluye un fusible de alta tensión integrado montado dentro del cuerpo de resina, ofreciendo protección contra sobrecorrientes sin componentes externos. El diseño elimina rellenos de aceite o gas, haciéndolo apto para entornos interiores limpios y confinados, como celdas metálicas blindadas. Los terminales son accesibles mediante conexiones atornilladas estándar en la parte superior o lateral, según la orientación de montaje, y la unidad está diseñada para instalación fija vertical en compartimentos instrumentales.
Parámetros técnicos
Condiciones de servicio
- Temperatura ambiente: -5 °C a +40 °C
- Entorno de instalación: Interior
Parámetros técnicos
El JDZX15-3/6/10R es un transformador de tensión interior de resina epoxi moldeada con fusible integrado, diseñado para sistemas de 3 kV, 6 kV y 10 kV. Opera a 50 Hz o 60 Hz dentro de un rango de temperatura ambiente de -5 °C a +40 °C y cumple con las normas GB20840.3-2013 e IEC61869-3:2011.
| Tipo | Relación de tensión (kV) |
Aislamiento nominal (kV) |
Clase de exactitud / Potencia nominal (VA) |
Potencia máxima (VA) |
Fusible primario (A) |
|---|---|---|---|---|---|
| JDZX15-3R | 3000/√3 : 100/√3 : 100/3 | 3,6/23/40 | 0,2/6P(3P)—25/100 | 0,5 | |
| JDZX10-10R | 6000/√3 : 100/√3 : 100/3 | 7,2/32/60 | 0,5/6P(3P)—50/100 | 400 | |
| 1/6P(3P)—90/100 | |||||
| 3/6P(3P)—200/100 | |||||
| JDZX15-10R | 10000/√3 : 100/√3 : 100/3 | 12/42/75 | 0,2/0,2/6P(3P)—15/15/100 | 200/200 | 0,2 |
| 10000/√3 : 100/√3 : 100/√3 : 100/√3 | 0,2/0,5/6P(3P)—15/20/100 | ||||
| 0,5/0,5/6P(3P)—30/30/100 |
Instalación y cableado
Diagrama de instalación
La serie JDZX15-3/6/10R debe instalarse conforme al plano dimensional aprobado, el diseño de la celda y este diagrama de instalación. La unidad posee una estructura de resina moldeada con base y debe fijarse firmemente a la base o placa de montaje del gabinete utilizando la longitud de referencia de montaje de 280 mm provista.
Diagrama de conexionado
El cableado primario y secundario debe seguir el diagrama de conexionado aprobado. Los terminales del devanado de tensión residual deben conectarse de acuerdo con el esquema de protección especificado. Verifique las marcas de los terminales secundarios antes de la puesta en servicio. Confirme que la calibración del fusible integrado coincida con el modelo seleccionado y los requisitos del proyecto.
Selección y preguntas frecuentes
Guía de selección
- Seleccione JDZX15-3R para sistemas de 3 kV, JDZX15-6R para sistemas de 6 kV y JDZX15-10R para sistemas de 10 kV según la tensión de su sistema.
- Elija clases de exactitud para medición (0,2 o 0,5) en aplicaciones de medida y clases de protección (3P o 6P) para circuitos de relés o tensión residual.
- Asegúrese de que la potencia secundaria nominal supere la carga total conectada de todos los dispositivos aguas abajo, incluyendo contadores, relés y cableado.
- Confirme que la calibración y configuración del fusible integrado sean compatibles con el esquema de protección de su celda y los requisitos del circuito primario.
- Verifique las dimensiones de instalación —como longitud total, ancho de base, altura, posición de la caja de bornes y espacio libre para el fusible— frente al diseño de su celda para garantizar espacio suficiente para cableado, inspección y mantenimiento.
Preguntas Frecuentes
Q1: ¿Puede instalarse este transformador de tensión en exteriores?
No, está diseñado exclusivamente para instalación en interior. Opera en ambientes de -5 °C a +40 °C. Consulte al fabricante para opciones de exterior.
Q2: ¿Qué clases de exactitud ofrece el modelo de 10 kV?
El modelo JDZX15-10R ofrece clases 0,2 y 0,5. La potencia nominal varía entre 15 VA y 20 VA según la clase seleccionada. Confirme la clase exacta según su diseño.
Q3: ¿Qué normas internacionales cumple este transformador de tensión?
Cumple con las normativas IEC61869-3:2011 y GB20840.3-2013. Estos estándares garantizan los requisitos de aislamiento y exactitud para sistemas de media tensión. Solicite los certificados de fábrica antes de la compra.
Q4: ¿Incluye fusible primario integrado la versión de 10 kV?
Sí, el modelo JDZX15-10R integra un fusible primario de 0,2 A. Esta característica protege el equipo contra sobrecorrientes en el lado de alta tensión. Verifique la corriente nominal del fusible en su proyecto.
Q5: ¿Cuál es el plazo de entrega para relaciones personalizadas?
Los plazos de entrega para relaciones de tensión no estándar están sujetos a confirmación. El tiempo exacto depende de la complejidad de la relación solicitada. Contacte con ventas para un cronograma detallado.
Q6: ¿Cuál es la aplicación principal de este transformador de resina?
Se utiliza principalmente en celdas de media tensión de 3, 6 y 10 kV para medición y protección. Su diseño de resina epoxi moldeada asegura un aislamiento robusto. Consulte el catálogo para aplicaciones específicas.
