Přehled

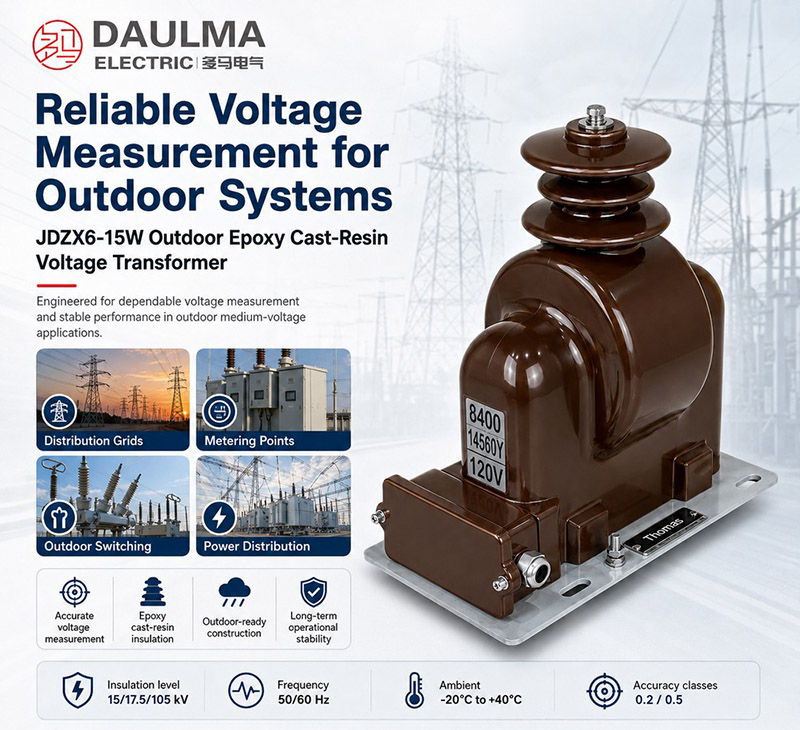

JDZX6-15W je jednofázový venkovní měřicí transformátor napětí s epoxidovou izolací určený pro střední napěťové distribuční systémy 15 kV. Využívá pokročilou technologii epoxidové izolace, která zajišťuje vynikající odolnost proti vlhkosti, UV záření a vlivům prostředí pro spolehlivý dlouhodobý provoz venku.
Tento transformátor poskytuje přesné měření napětí jak pro ochranné, tak měřicí účely, přičemž jsou k dispozici třídy přesnosti 0,2 a 0,5. Jmenovité výstupní výkony se pohybují od 15 VA do 50 VA, což vyhovuje různým požadavkům na zátěž. Splňuje standardní izolační úrovně 15/17,5/105 kV a je vhodný pro použití v rozvodnách, průmyslových provozech a venkovních rozváděčích, kde je klíčová bezúdržbovost a trvanlivost.
Přehled hlavních parametrů
| Parametr | Hodnota |
|---|---|
| Napětí soustavy | 15 kV |
| Izolační úroveň | 15/17,5/105 kV |
| Třídy přesnosti | 0,2; 0,5 |
| Jmenovitý výstup | 15–50 VA |
| Konfigurace fáze | Jednofázový |
| Izolační materiál | Litá epoxidová pryskyřice |
| Typ aplikace | Venkovní |
| Primární napětí | 15/√3 kV (fáze-země) |
| Sekundární napětí | 100/√3 V nebo 100 V |
| Požadavek na údržbu | Bezúdržbový |
| Hmotnost | 28,89 kg |
| Norma návrhu | IEC 61869-3 |
Konstrukce
Transformátor JDZX6-15W má robustní konstrukci z lité epoxidové pryskyřice, která zcela obaluje primární i sekundární vinutí. Tento pevný izolační systém eliminuje vzduchové mezery a brání proniku vlhkosti, čímž zajišťuje stabilní dielektrické vlastnosti za různých klimatických podmínek. Plášť je vyroben z UV-stabilizované epoxidové pryskyřice, která poskytuje dlouhodobou odolnost proti slunečnímu záření, dešti a teplotním výkyvům. Všechny vnější povrchy jsou hladké a hydrofobní, což snižuje usazování znečištění a zvyšuje odolnost proti povrchovému proudu. Kompaktní mechanický design zahrnuje integrované montážní držáky a standardizované svorkovnice pro snadnou instalaci na venkovní nosné konstrukce nebo rámy rozváděčů.
Technické parametry
Provozní podmínky
- Poloha instalace: Venkovní rozváděče, rozvodny nebo distribuční body
- Okolní teplota: -20 °C až +40 °C
- Nadm. výška: ≤ 1000 m (standard), vyšší nadmořská výška na vyžádání
- Izolace: Litá epoxidová pryskyřice
- Frekvence: 50 Hz nebo 60 Hz
- Uzemnění: Připojte svorky H2 a X3 podle místních elektrotechnických předpisů
- Údržba: Minimální údržba (konstrukce z epoxidové pryskyřice)
Technické parametry
Transformátor JDZX6-15W je jednofázový venkovní měřicí transformátor napětí s epoxidovou izolací určený pro systémy 15 kV. Provozuje se v rozsahu okolní teploty -20 °C až +40 °C a do nadmořské výšky 1000 m, přičemž splňuje normy GB20840.2-2014 a IEC61869-2:2012.
| Jmenovité
napětí (kV) |
Třída přesnosti a jmenovitý výstup (VA) | Max.
výstup |
||
|---|---|---|---|---|
| a-n (měření nebo monitorování) | ||||
| Výstupní
napětí (V) |
Třída
přesnosti |
Jmenovitý
výstup (VA) |
||
| 15000/√3 | 100/√3 | 0,2 | 15 | 500 VA |
| 0,5 | 50 | |||
Instalace a zapojení
Instalační schéma
Transformátor JDZX6-15W je určen pro venkovní instalaci na rozváděče nebo konstrukce rozvoden. Upevněte jej pomocí 4 otvorů M6 na bočním základu (rozteč 200 mm) nebo otvorů Ø12 v pohledu shora (šířka 240 mm, hloubka 165 mm). Zajistěte pevné uchycení a řádné uzemnění přes svorku M8.
Schéma zapojení
Primární svorky jsou označeny H1 a H2: připojte H1 na napětí soustavy a H2 na zem soustavy. Sekundární svorky X1, X2 a X3 napájejí měřicí a ochranné obvody; svorka X3 musí být připojena na zem. Ověřte, že převod napětí odpovídá požadavkům soustavy, a před zapnutím napájení zkontrolujte správnou polaritu.
Výběr a časté otázky
Průvodce výběrem
- Vyberte pro napětí soustavy 15 kV s izolační úrovní 15/17,5/105 kV.
- Zvolte třídu přesnosti 0,2 pro vysoce přesné měření nebo 0,5 pro standardní měřicí aplikace.
- Upřesněte jmenovitý výstup mezi 15 VA a 50 VA podle požadavků připojené zátěže.
- Potvrďte frekvenci soustavy: 50 Hz nebo 60 Hz.
- Zajistěte, že prostředí instalace je venkovní, protože zařízení je určeno výhradně pro venkovní použití.
- Při zadávání objednávky ověřte počet kusů a označení modelu (JDZX6-15W).
Často kladené otázky
Otázka 1: Co je to měřicí transformátor napětí s epoxidovou izolací?
Měřicí transformátor napětí s epoxidovou izolací využívá pevnou litou izolaci z pryskyřice místo oleje nebo porcelánu. Nabízí vynikající odolnost proti vlhkosti, ochranu před UV zářením a bezúdržbový provoz, což jej činí ideálním pro spolehlivý venkovní provoz ve středním napěťovém rozvodu.
Otázka 2: Jaké jsou výhody epoxidové izolace u venkovních měřicích transformátorů napětí?
Epoxidová izolace poskytuje vynikající odolnost proti vlhkosti, dlouhodobou stabilitu při UV záření, vysokou dielektrickou pevnost (hodnocenou na 15/17,5/105 kV) a uzavřený bezúdržbový design – čímž odpadá potřeba kontroly oleje nebo čištění při venkovní instalaci.
Otázka 3: Jaké třídy přesnosti jsou k dispozici pro JDZX6-15W?
Transformátor JDZX6-15W je dostupný ve dvou třídách přesnosti: 0,2 pro vysoce přesné fakturační měření a 0,5 pro běžné nebo standardní měřicí aplikace. Výběr závisí na požadované přesnosti měření a zatížení připojené zátěže.
Otázka 4: Je pro tento venkovní měřicí transformátor napětí vyžadována pravidelná údržba?
Kvůli konstrukci z lité pryskyřice není vyžadována žádná pravidelná údržba. Doporučují se pouze pravidelné vizuální kontroly na mechanické poškození, což výrazně snižuje provozní náklady během životnosti ve srovnání s olejovými jednotkami.
Otázka 5: Jakým normám vyhovuje JDZX6-15W?
Transformátor JDZX6-15W splňuje normu GB20840.2-2014 (čínská národní norma) a IEC61869-2:2012 (mezinárodní norma), což zajišťuje kompatibilitu a spolehlivost jak v domácích, tak globálních středněnapěťových měřicích systémech.
Otázka 6: Jaké informace je třeba potvrdit před objednáním JDZX6-15W?
Před objednáním potvrďte model (JDZX6-15W), napětí soustavy (15 kV), třídu přesnosti (0,2 nebo 0,5), jmenovitý výstup (15 VA nebo 50 VA), frekvenci (50 Hz nebo 60 Hz), požadavek na venkovní instalaci a celkový požadovaný počet kusů.
Často kladené otázky
Q1: Jakou třídu přesnosti zvolit pro fakturační měření?
Pro fakturační měření použijte třídu 0,2 s výkonem 15 VA. Zajišťuje vysokou přesnost pro měřicí sekundární vinutí. Přesný odběr konzultujte s našimi inženýry.
Q2: Lze tento 15kV měřicí transformátor instalovat do vysokých nadmořských výšek?
Standardní verze je dimenzována do 1000 m n. m. Pro vyšší nadmořské výšky je k dispozici zakázkový design s ohledem na potvrzení výrobcem. Kontaktujte nás pro úpravy.
Q3: Jak správně uzemnit sekundární svorky tohoto transformátoru?
Připojte svorky H2 a X3 přímo do uzemňovací sítě. Vždy dodržujte místní elektrotechnické předpisy a normu IEC61869-2. Správné uzemnění zajišťuje bezpečnost a stabilitu měření.
Q4: Jaké mezinárodní normy tento měřicí transformátor napětí splňuje?
Transformátor JDZX6-15W splňuje normy IEC61869-2:2012 a GB20840.2-2014. Certifikáty o typových zkouškách jsou k dispozici na vyžádání pro vaši zadávací dokumentaci.
Q5: Musím specifikovat frekvenci 60 Hz při objednávce?
Ano, při objednávání uveďte frekvenci vaší sítě pro správnou tovární konfiguraci. Transformátor podporuje standardně 50 Hz i 60 Hz.
Q6: Kde se tento jednofázový venkovní měřicí transformátor typicky používá?
Je navržen pro venkovní rozváděče, rozvodny a distribuční body do 15 kV. Izolace z epoxidové pryskyřice zajišťuje odolnost v náročných venkovních podmínkách.
Q7: Proč je pro venkovní instalace vhodná epoxidová izolace?
Litá epoxidová pryskyřice poskytuje vynikající odolnost proti povětrnostním vlivům a vyžaduje minimální údržbu. Chrání vnitřní části před vlhkostí a degradací UV zářením.
