Descripción general

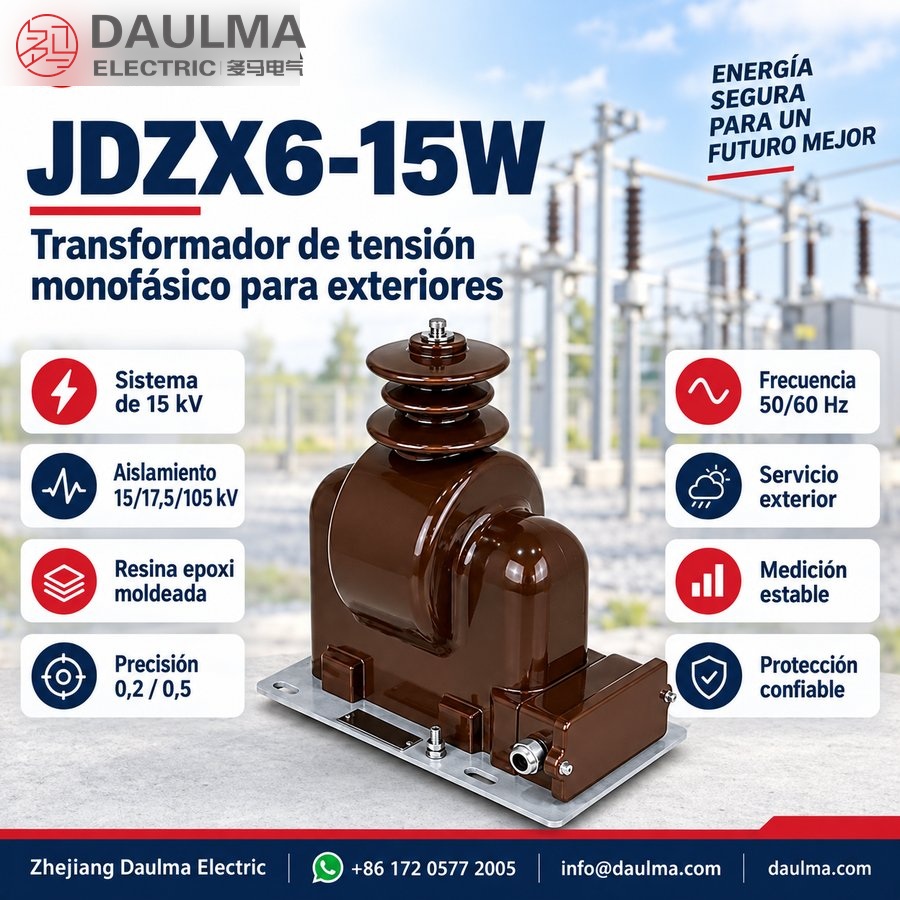

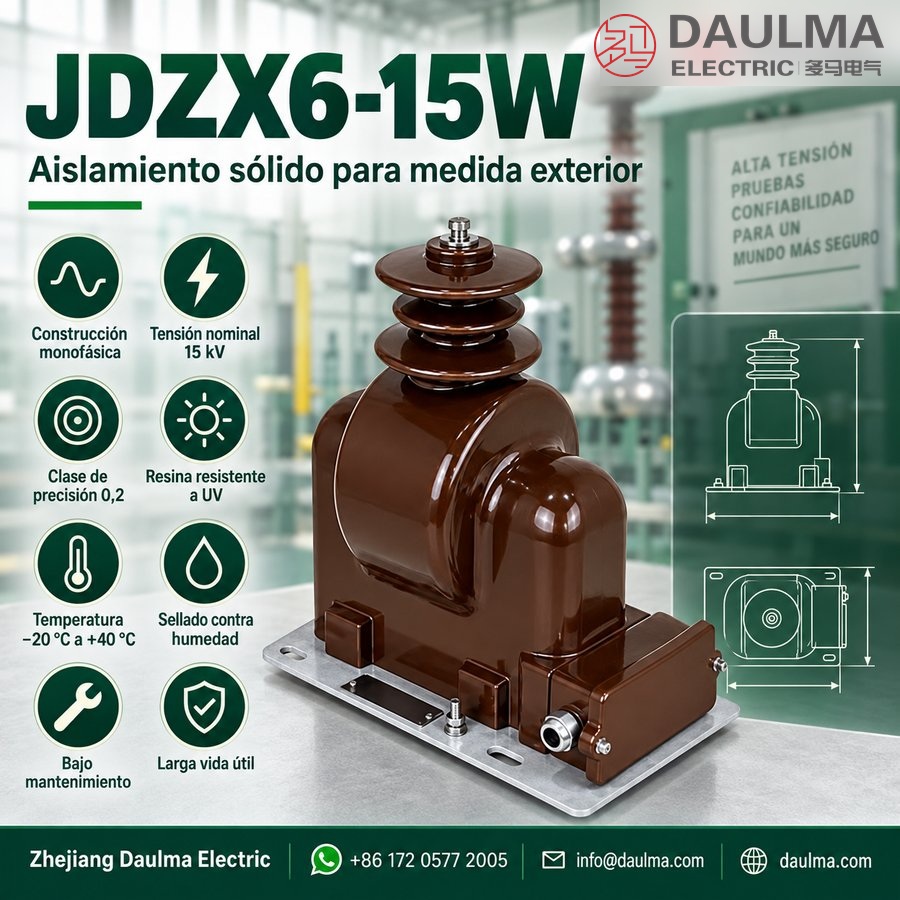

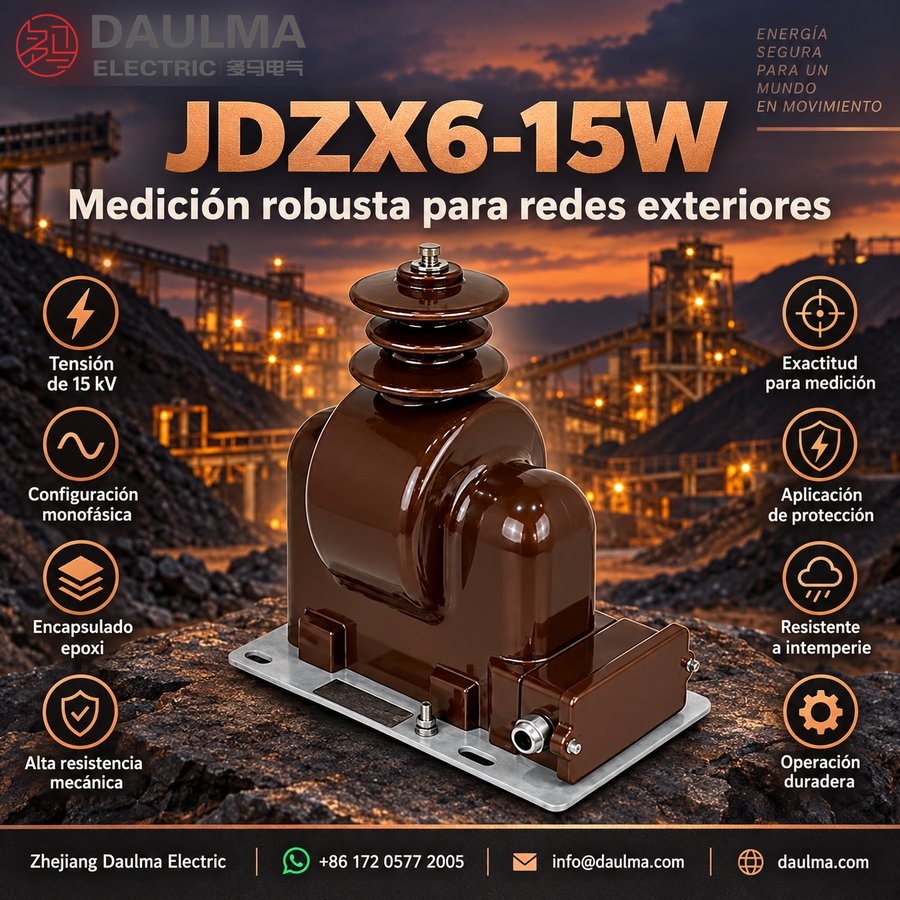

El JDZX6-15W es un transformador de tensión monofásico para exteriores, moldeado en resina epoxi, diseñado para sistemas de distribución de media tensión de 15 kV. Utiliza tecnología avanzada de aislamiento en resina epoxi, ofreciendo excelente resistencia a la humedad, la radiación UV y las tensiones ambientales para un funcionamiento fiable a largo plazo en exteriores.
Este transformador proporciona una medición precisa de tensión tanto para aplicaciones de protección como de medida, con clases de exactitud disponibles de 0,2 y 0,5. Las potencias nominales van de 15 VA a 50 VA, cubriendo diversas exigencias de carga. Cumple con los niveles estándar de aislamiento de 15/17,5/105 kV y es adecuado para subestaciones, instalaciones industriales y celdas de media tensión al aire libre donde se requieren durabilidad y funcionamiento exento de mantenimiento.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 15 kV |
| Nivel de aislamiento | 15/17,5/105 kV |
| Clases de exactitud | 0,2; 0,5 |
| Potencia nominal | 15–50 VA |
| Configuración de fases | Monofásico |
| Material aislante | Resina epoxi moldeada |
| Tipo de aplicación | Exterior |
| Tensión primaria | 15/√3 kV (fase-tierra) |
| Tensión secundaria | 100/√3 V o 100 V |
| Mantenimiento requerido | Exento de mantenimiento |
| Peso | 28,89 kg |
| Norma de diseño | IEC 61869-3 |
Construcción
El JDZX6-15W presenta una robusta construcción moldeada en resina epoxi que encapsula completamente los devanados primario y secundario. Este sistema de aislamiento sólido elimina huecos de aire e impide la entrada de humedad, garantizando un rendimiento dieléctrico estable bajo condiciones ambientales variables. La carcasa está fabricada en resina epoxi estabilizada contra los rayos UV, proporcionando resistencia a largo plazo frente a la luz solar, la lluvia y las fluctuaciones térmicas. Todas las superficies externas son lisas e hidrófugas, reduciendo la acumulación de contaminantes y mejorando el comportamiento frente al contorneo. El diseño mecánico compacto incluye soportes de montaje integrados y disposición normalizada de bornes para una instalación sencilla en estructuras de soporte al aire libre o bastidores de celdas.
Parámetros técnicos
Condiciones de servicio
- Posición de instalación: Celdas de media tensión, subestaciones o puntos de distribución al aire libre
- Temperatura ambiente: -20 °C a +40 °C
- Altitud: ≤ 1000 m (estándar); altitudes superiores disponibles bajo demanda
- Aislamiento: Resina epoxi moldeada
- Frecuencia: 50 Hz o 60 Hz
- Puesta a tierra: Conectar los bornes H2 y X3 según las normativas eléctricas locales
- Mantenimiento: Mínimo mantenimiento requerido (diseño en resina epoxi)
Parámetros técnicos
El JDZX6-15W es un transformador de tensión monofásico para exteriores moldeado en resina epoxi, diseñado para sistemas de 15 kV. Opera en un rango de temperatura ambiente de -20 °C a +40 °C y a altitudes hasta 1000 m, cumpliendo con las normas GB20840.2-2014 e IEC61869-2:2012.
| Tensión
nominal (kV) |
Clase de exactitud y potencia nominal (VA) | Potencia
máxima |
||
|---|---|---|---|---|
| a-n (Medida o supervisión) | ||||
| Tensión
secundaria (V) |
Clase de
exactitud |
Potencia
nominal (VA) |
||
| 15000/√3 | 100/√3 | 0,2 | 15 | 500 VA |
| 0,5 | 50 | |||
Instalación y cableado
Diagrama de instalación
El JDZX6-15W está diseñado para instalación en exteriores sobre celdas o estructuras de subestación. Monte utilizando los 4 orificios M6 en la base lateral (separación de 200 mm) o los orificios Ø12 en vista plana (ancho de 240 mm, profundidad de 165 mm). Asegúrese de que la unidad esté firmemente fijada y correctamente puesta a tierra mediante el borne de tierra M8.
Diagrama de conexiones
Los bornes primarios están marcados como H1 y H2: conecte H1 a la tensión del sistema y H2 a tierra del sistema. Los bornes secundarios X1, X2 y X3 alimentan circuitos de medida y protección; X3 debe conectarse a tierra. Verifique que la relación de transformación coincida con los requisitos del sistema y confirme la polaridad correcta antes de energizar.
Selección y preguntas frecuentes
Guía de selección
- Seleccione para sistemas de 15 kV con nivel de aislamiento 15/17,5/105 kV.
- Elija clase de exactitud 0,2 para medida de alta precisión o 0,5 para aplicaciones estándar de medida.
- Especifique la potencia nominal entre 15 VA y 50 VA según los requisitos de carga conectada.
- Confirme la frecuencia del sistema: 50 Hz o 60 Hz.
- Asegúrese de que el entorno de instalación sea exterior, ya que la unidad está diseñada exclusivamente para uso en exteriores.
- Verifique la cantidad y la designación del modelo (JDZX6-15W) al realizar su pedido.
Preguntas Frecuentes
Q1: ¿Bajo qué condiciones ambientales se puede instalar en exteriores?
Sí, está diseñado para exteriores. Opera entre -20 °C y +40 °C con aislamiento en resina epoxi moldeada. Consulte al fabricante para altitudes superiores a 1000 m.
Q2: ¿Qué clase de exactitud ofrece para circuitos de medida?
Proporciona una clase de exactitud 0,2 para mediciones precisas. La potencia nominal es de 15 VA con una tensión secundaria de 100/√3 V. Contacte para verificar otras clases.
Q3: ¿Cuáles normativas internacionales cumple este transformador de 15 kV?
Cumple estrictamente con las normas GB20840.2-2014 e IEC61869-2:2012. Esto garantiza su idoneidad para sistemas de media tensión. Solicite los certificados de fábrica actualizados antes de la compra.
Q4: ¿Cómo se debe realizar la puesta a tierra correctamente?
Los bornes H2 y X3 deben conectarse a tierra. Este procedimiento es obligatorio para garantizar la seguridad y cumplir con las normativas eléctricas locales. Verifique el diagrama en el manual.
Q5: ¿Puede personalizarse la altitud máxima de operación del equipo?
El modelo estándar opera hasta 1000 m de altitud. Para altitudes superiores, se requiere un diseño personalizado sujeto a confirmación de fábrica. Envíe las especificaciones del sitio para cotizar.
Q6: ¿Cuál es la aplicación principal de este transformador monofásico?
Se utiliza en celdas de media tensión y subestaciones al aire libre. Su diseño en resina epoxi exige un mantenimiento mínimo. Consulte al fabricante para aplicaciones en puntos de distribución.
