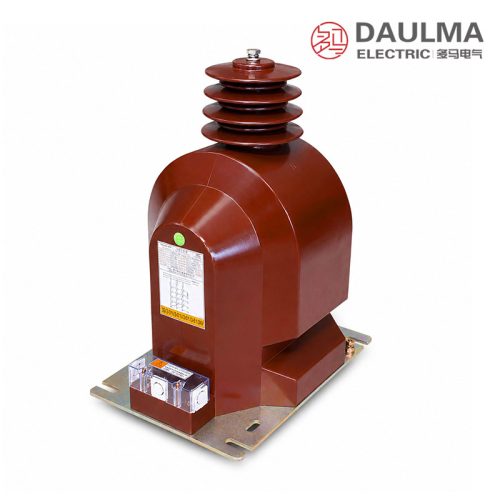

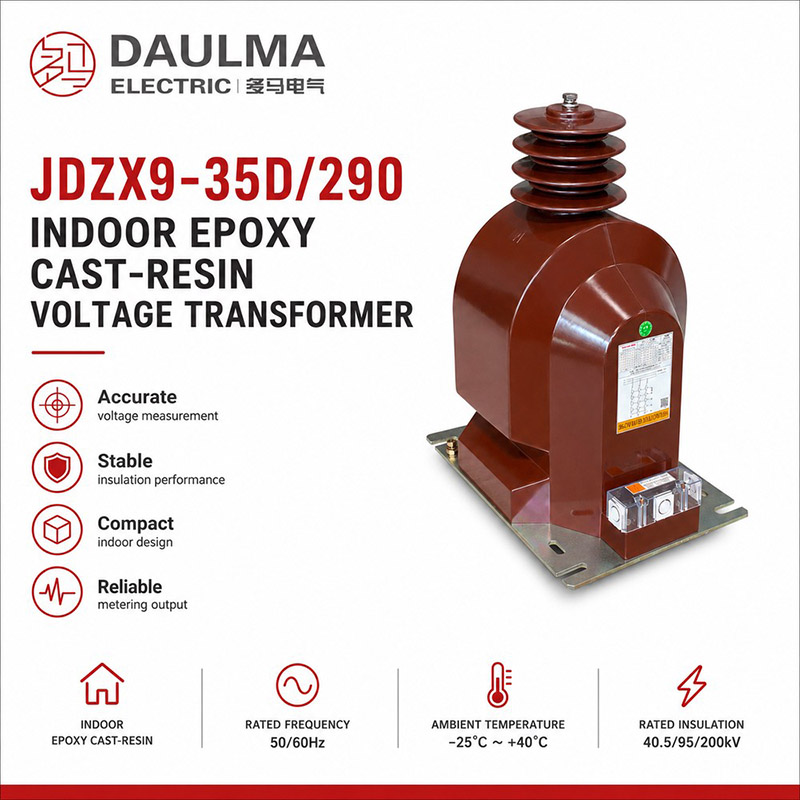

Přehled
JDZX9-35D/290 je jednofázový vnitřní napěťový transformátor pro střední napětí 35 kV s izolací z lité epoxidové pryskyřice. Využívá technologii lité izolace a obloukový konstrukční design, který zajišťuje vysokou dielektrickou pevnost a provoz bez údržby ve vnitřních prostředích.
Tento transformátor podporuje více tříd přesnosti (0,2, 0,5, 3P) a obsahuje zbytkové napěťové vinutí pro detekci poruchy země. Je vhodný pro měření energie, monitorování napětí a ochranné relé v 35kV vnitřních distribučních sítích, splňuje požadavky na izolační úrovně 40,5/95/200 kV a poskytuje výstupní výkon až 800 VA.
Přehled hlavních parametrů
| Parametr | Hodnota |
|---|---|
| Napětí sítě | 35 kV |
| Izolační úroveň | 40,5/95/200 kV |
| Primární napětí | 35/√3 kV |
| Sekundární napětí (hlavní) | 100/√3 V |
| Sekundární napětí (zbytkové) | 100 V |
| Třídy přesnosti | 0,2, 0,5, 3P |
| Maximální výstup | 800 VA |
| Kmitočet | 50 Hz |
| Fáze | Jednofázový |
| Typ instalace | Vnitřní |
| Izolační materiál | Litá epoxidová pryskyřice |
| Hmotnost | 77 kg |

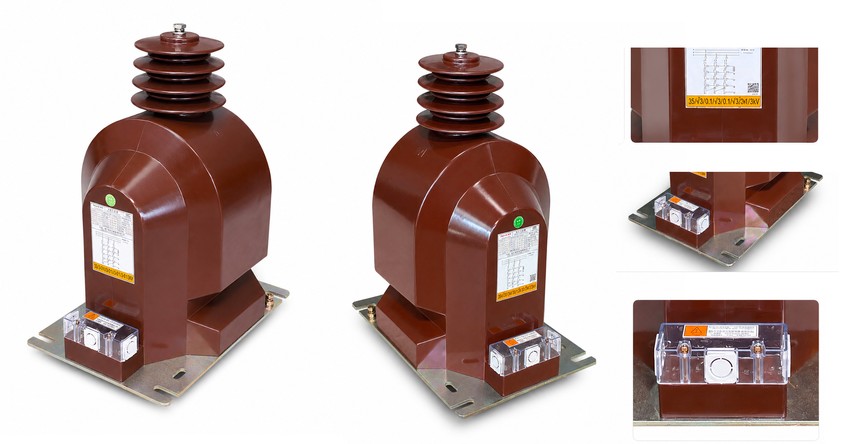

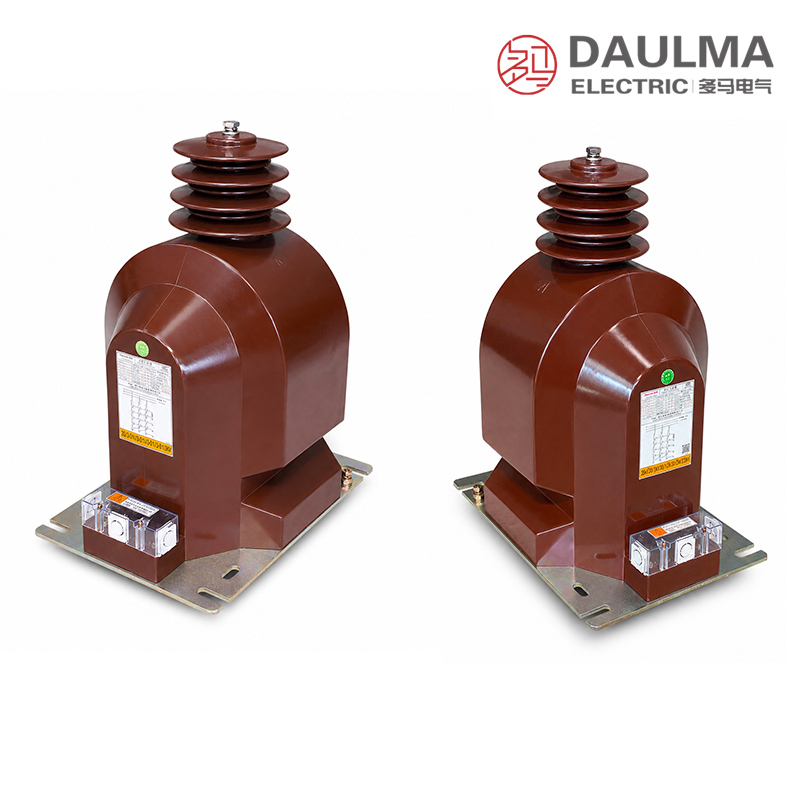

Konstrukce
Transformátor JDZX9-35D/290 má robustní konstrukci z lité epoxidové pryskyřice, která zajišťuje vynikající elektrickou izolaci, odolnost proti vlhkosti a mechanickou stabilitu. Jádro i vinutí jsou plně zapouzdřeny do samozhášivé epoxidové pryskyřice za podmínek vakua, což eliminuje vzduchové bubliny a zlepšuje vlastnosti částečného výboje. Obloukový tvar skříně zvyšuje tuhost konstrukce při současném minimalizování spotřeby materiálu a hmotnosti. Všechny primární i sekundární svorky jsou vestavěny přímo do litého tělesa, což poskytuje chráněné připojovací body vyhovující bezpečnostním normám pro vnitřní instalace. Tato uzavřená, bezúdržbová konstrukce zajišťuje dlouhodobou spolehlivost v čistých a suchých vnitřních rozváděčích a rozvodnách, kde není vystavena UV záření ani povětrnostním vlivům.
Technické parametry
Provozní podmínky
- Umístění instalace: Vnitřní rozváděče, rozvodny nebo distribuční body
- Okolní teplota: -25 °C až +40 °C
- Nadmorská výška: ≤ 1000 m (standard), vyšší nadmořská výška na vyžádání
- Izolace: Litá epoxidová pryskyřice
- Kmitočet: 50 Hz nebo 60 Hz
- Připojení: Jednofázové (pro třífázový systém jsou potřeba tři jednotky)
- Údržba: Minimální údržba (design z epoxidové pryskyřice)
Technické parametry
Transformátor JDZX9-35D/290 je jednofázový vnitřní napěťový transformátor s izolací z lité epoxidové pryskyřice určený pro systémy 35 kV. Provozuje se v teplotním rozsahu -25 °C až +40 °C a v nadmořských výškách do 1000 m (vyšší na vyžádání). Jednotka splňuje normy GB20840.3-2013 a IEC61869-3:2011 a podporuje více konfigurací sekundárních vinutí s výstupem až 800 VA.
| Typ | Jmenovitý převod (V) | Třída přesnosti /
Jmenovitý výstup (VA) |
Max.
výstup (VA) |
Jmenovitá
izolace (kV) |
|---|---|---|---|---|
| JDZX9-35D/290 | 35/√3 : 0,1/√3 : 0,1/3 | 0,2/3P-75/100 0,5/3P-200/100 |
800 | 40,5/95/200 |
| 35/√3 : 0,1/√3 : 0,1/√3 : 0,1/3 | 0,2/0,5/3P-50/60/100 | 800 | ||
| 35/√3 : 0,1/√3 : 0,1/√3 : 0,1/√3 : 0,1/3 | 0,2/0,5/3/3P-50/50/100/100 | 600 |
Instalace a zapojení

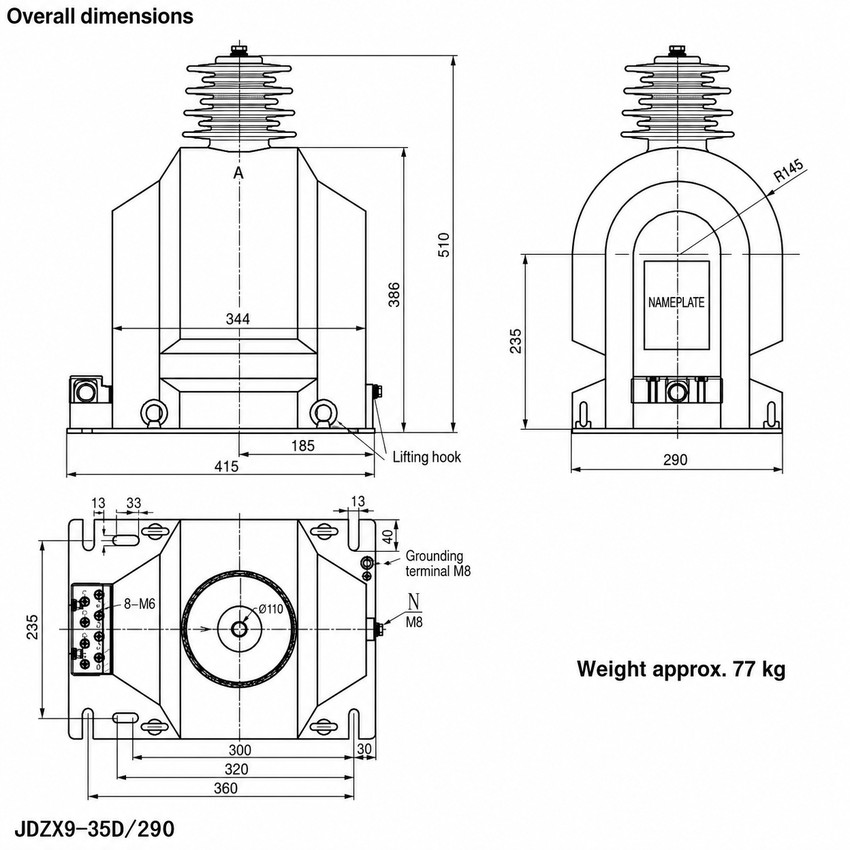

Instalační schéma
Transformátor JDZX9-35D/290 je navržen pro bezpečné vnitřní montování pomocí čtyř šroubů přes montážní otvory v základně s roztečí 300 mm × 320 mm. Oblouková konstrukce jednotky s dutým středem umožňuje snížení hmotnosti (přibližně 77 kg) při zachování mechanické stability a odvodu tepla.

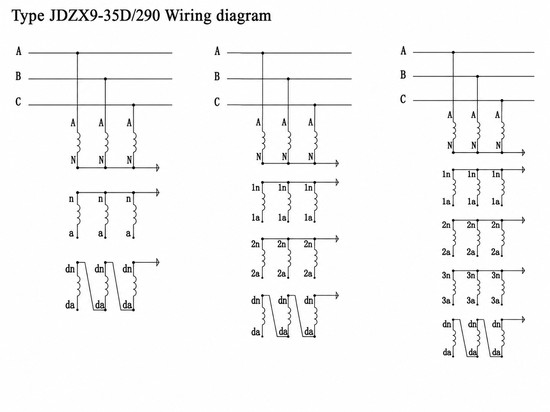

Schéma zapojení
Primární vinutí jsou zapojena ve hvězdě s uzemněným neutrálem. Sekundární vinutí pro měření a ochranu jsou rovněž zapojena ve hvězdě. Je k dispozici speciální zbytkové napěťové vinutí, které musí být zapojeno v otevřeném trojúhelníku pro detekci nulové složky napětí při monitorování poruchy země. Všechny sekundární obvody musí být řádně uzemněny a označení svorek by mělo být před uvedením do provozu ověřeno podle požadavků systému.
Výběr a časté otázky
Průvodce výběrem
- Vyberte pro systémové napětí 35 kV s izolační úrovní 40,5/95/200 kV.
- Zvolte konfiguraci vinutí: dvouvinutí pro základní použití, třívinutí pro větší flexibilitu nebo čtyřvinutí pro maximální univerzálnost.
- Vyberte třídu přesnosti podle aplikace: 0,2 pro vysoce přesné měření, 0,5 pro standardní měření nebo 3P pro ochranu.
- Upřesněte jmenovitý výstup mezi 50–200 VA podle požadavků připojené zátěže.
- Při objednávce potvrďte kmitočet (50 Hz nebo 60 Hz) a typ vnitřní instalace.
Často kladené otázky
Otázka 1: Co je to obloukový design napěťového transformátoru?
Obloukový design využívá dutou centrální strukturu ke snížení hmotnosti při zachování mechanické pevnosti. Zlepšuje rozložení elektrického pole, zvyšuje stabilitu při zkratu a nabízí lepší odvod tepla než alternativy se solidním jádrem.
Otázka 2: K čemu slouží zbytkové napěťové vinutí?
Zbytkové napěťové vinutí, zapojené v otevřeném trojúhelníku, měří nulovou složku napětí pro spolehlivou detekci poruchy země v izolovaných nebo kompenzovaných sítích. Podporuje tak monitorování izolace a ochranné funkce pro zvýšení bezpečnosti systému.
Otázka 3: Kolik jednotek je potřeba pro třífázové systémy?
Pro třífázové aplikace jsou vyžadovány tři jednotky JDZX9-35D/290. Jsou zapojeny s primárními vinutími ve hvězdě s uzemněným neutrálem, sekundárními vinutími ve hvězdě pro měření a ochranu a zbytkovými vinutími v otevřeném trojúhelníku pro detekci poruchy země.
Otázka 4: Jaké třídy přesnosti jsou k dispozici?
K dispozici jsou třídy přesnosti 0,2 pro přesné měření, 0,5 pro běžné měření a 3P pro ochranné účely. Modely s více vinutími mohou kombinovat různé třídy přesnosti pro splnění různorodých požadavků zátěže.
Otázka 5: Je vyžadována pravidelná údržba?
Díky konstrukci z lité pryskyřice není vyžadována žádná pravidelná údržba. Doporučují se pouze pravidelné vizuální kontroly na mechanické poškození, což eliminuje manipulaci s olejem, čištění nebo plánované servisní prohlídky po celou dobu životnosti.
Otázka 6: Jakým normám tento transformátor vyhovuje?
Transformátor JDZX9-35D/290 splňuje normy GB20840.3-2013 (Čína) a IEC61869-3:2011 (mezinárodní), což zajišťuje jeho vhodnost pro měření ve středním napětí jak v domácích, tak i globálních instalacích.
Často kladené otázky
Q1: Lze tento 35 kV transformátor instalovat do nadmořských výšek nad 1000 metrů?
Ano, na vyžádání. Standardní provedení je do 1000 m, ale pro vyšší nadmořské výšky vyžaduje úprava izolace potvrzení výrobcem. Kontaktujte nás pro technický posudek.
Q2: Jaké mezinárodní normy tento napěťový transformátor splňuje?
Transformátor splňuje normy GB20840.3-2013 a IEC61869-3:2011. Zajišťuje bezpečný provoz v 35 kV rozváděčích s izolací z lité epoxidové pryskyřice. Certifikáty dodáme na vyžádání.
Q3: Která třída přesnosti je vhodná pro měření a ochranu?
Pro měření zvolte třídu 0,2 nebo 0,5, pro ochranu třídu 3P. Sekundární vinutí nabízí výkon až 800 VA. Přesnou konfiguraci vinutí specifikujte v poptávce.
Q4: Pro jaké aplikace je tento jednofázový transformátor určen?
Je určen pro vnitřní rozváděče a distribuční body do 35 kV s teplotním rozsahem -25 °C až +40 °C. Díky epoxidové izolaci vyžaduje minimální údržbu.
Q5: Jaké jsou podmínky pro objednání nestandardního poměru vinutí?
Výroba nestandardních převodů podléhá individuálnímu potvrzení. Transformátor podporuje více konfigurací sekundárních vinutí dle požadavků projektu. Pro přesné technické parametry a dodací lhůty nás kontaktujte.
Q6: Jak vytvořit třífázový systém z tohoto jednofázového modelu?
Pro třífázový systém je nutné použít tři samostatné jednotky. Jednotky se zapojují do hvězdy nebo otevřeného trojúhelníku dle požadavků rozváděče. Detailní schéma zapojení vám zašleme na vyžádání.
