Descripción general

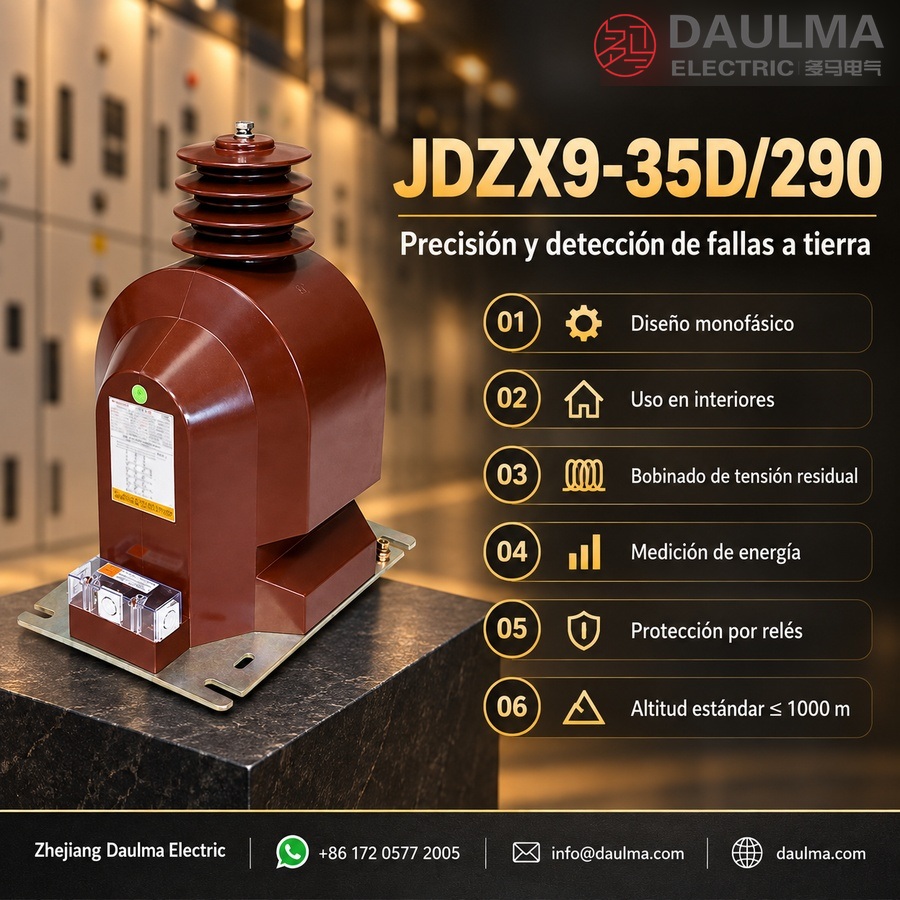

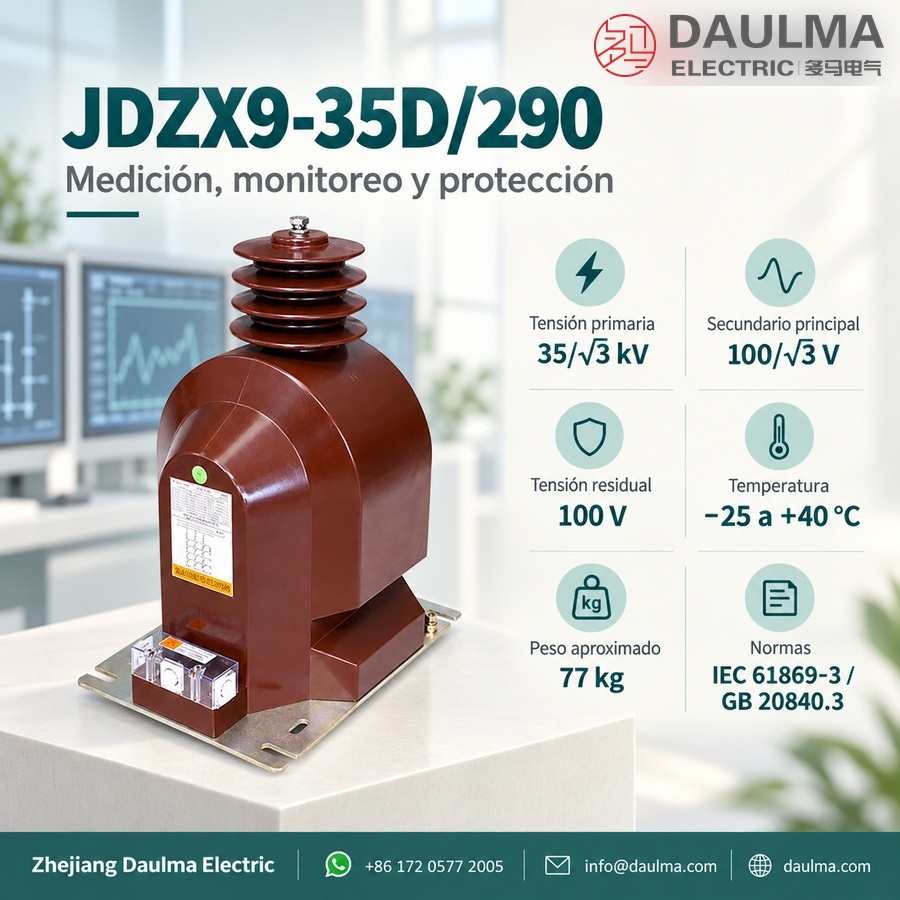

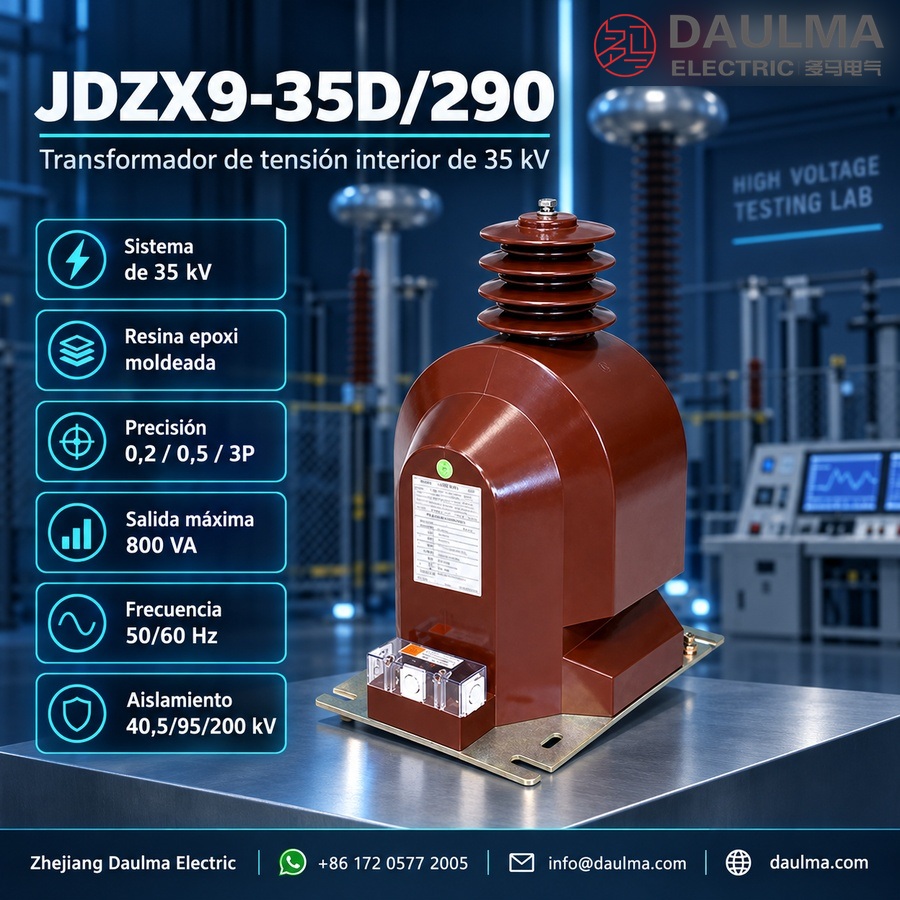

El JDZX9-35D/290 es un transformador de tensión monofásico para interiores, moldeado en resina epoxi, diseñado para sistemas de media tensión de 35 kV. Utiliza tecnología de aislamiento en resina moldeada con una estructura tipo arco, garantizando alta rigidez dieléctrica y funcionamiento libre de mantenimiento en entornos interiores controlados.
Este transformador admite múltiples clases de precisión (0,2; 0,5; 3P) e incluye un bobinado de tensión residual para la detección de fallas a tierra. Es adecuado para aplicaciones de medición de energía, monitoreo de tensión y protección mediante relés en redes de distribución interiores de 35 kV, cumpliendo con los niveles de aislamiento estándar de 40,5/95/200 kV y ofreciendo una capacidad de salida máxima de hasta 800 VA.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 35 kV |
| Nivel de aislamiento | 40,5/95/200 kV |
| Tensión primaria | 35/√3 kV |
| Tensión secundaria (principal) | 100/√3 V |
| Tensión secundaria (residual) | 100 V |
| Clases de precisión | 0,2; 0,5; 3P |
| Salida máxima | 800 VA |
| Frecuencia | 50 Hz |
| Fase | Monofásico |
| Tipo de instalación | Interior |
| Material aislante | Resina epoxi moldeada |
| Peso | 77 kg |
Construcción
El JDZX9-35D/290 presenta una robusta construcción moldeada en resina epoxi, que proporciona excelente aislamiento eléctrico, resistencia a la humedad y estabilidad mecánica. El núcleo y los devanados están completamente encapsulados en resina epoxi autoextinguible bajo condiciones de vacío, eliminando huecos de aire y mejorando el rendimiento frente a descargas parciales. El diseño de carcasa tipo arco mejora la rigidez estructural al tiempo que reduce el uso de material y el peso. Todos los terminales primarios y secundarios están embebidos dentro del cuerpo moldeado, ofreciendo puntos de conexión protegidos y conformes con las normas de seguridad para interiores. Esta construcción sellada y exenta de mantenimiento garantiza fiabilidad a largo plazo en entornos interiores limpios y secos, como celdas de media tensión y subestaciones, sin exposición a radiación UV ni intemperie.
Parámetros técnicos
Condiciones de servicio
- Posición de instalación: Celdas de media tensión, subestaciones o puntos de distribución interiores
- Temperatura ambiente: -25 °C a +40 °C
- Altitud: ≤ 1000 m (estándar); altitudes superiores disponibles bajo pedido
- Aislamiento: Resina epoxi moldeada
- Frecuencia: 50 Hz o 60 Hz
- Conexión: Monofásico (tres unidades para sistema trifásico)
- Mantenimiento: Mínimo mantenimiento requerido (diseño en resina epoxi)
Parámetros técnicos
El JDZX9-35D/290 es un transformador de tensión monofásico para interiores, moldeado en resina epoxi, diseñado para sistemas de 35 kV. Opera en un rango de temperatura de -25 °C a +40 °C y a altitudes de hasta 1000 m (superiores bajo pedido). La unidad cumple con las normas GB20840.3-2013 e IEC61869-3:2011 y admite múltiples configuraciones de devanados secundarios con salidas de hasta 800 VA.
| Tipo | Relación nominal (V) | Clase de precisión /
Potencia nominal (VA) |
Potencia
máxima (VA) |
Aislamiento
nominal (kV) |
|---|---|---|---|---|
| JDZX9-35D/290 | 35/√3 : 0,1/√3 : 0,1/3 | 0,2/3P-75/100 0,5/3P-200/100 |
800 | 40,5/95/200 |
| 35/√3 : 0,1/√3 : 0,1/√3 : 0,1/3 | 0,2/0,5/3P-50/60/100 | 800 | ||
| 35/√3 : 0,1/√3 : 0,1/√3 : 0,1/√3 : 0,1/3 | 0,2/0,5/3/3P-50/50/100/100 | 600 |
Instalación y cableado
Diagrama de instalación
El JDZX9-35D/290 está diseñado para montaje seguro en interiores mediante cuatro pernos a través de los orificios de fijación en la base, espaciados a 300 mm × 320 mm. La estructura tipo arco con centro hueco permite reducir el peso (aproximadamente 77 kg) manteniendo la estabilidad mecánica y la disipación térmica.
Diagrama de conexiones
Los devanados primarios se conectan en configuración estrella con el punto neutro a tierra. Los devanados secundarios para medición y protección también se conectan en configuración estrella. Se proporciona un devanado dedicado de tensión residual que debe conectarse en configuración delta abierta para permitir la detección de tensión de secuencia cero en el monitoreo de fallas a tierra. Todos los circuitos secundarios deben estar debidamente puestos a tierra, y las marcas en los terminales deben verificarse conforme a los requisitos del sistema antes de la puesta en servicio.
Selección y preguntas frecuentes
Guía de selección
- Seleccione para tensión del sistema de 35 kV con nivel de aislamiento 40,5/95/200 kV.
- Elija la configuración de devanados: dos devanados para uso básico, tres devanados para mayor flexibilidad o cuatro devanados para máxima versatilidad.
- Seleccione la clase de precisión según la aplicación: 0,2 para medición de alta precisión, 0,5 para medición estándar o 3P para protección.
- Especifique la potencia nominal entre 50 y 200 VA según los requisitos de carga conectada.
- Confirme la frecuencia (50 Hz o 60 Hz) y el tipo de instalación interior al realizar el pedido.
Preguntas Frecuentes
Q1: ¿Se puede instalar este transformador de tensión de 35kV en exteriores?
No, el modelo JDZX9-35D/290 está diseñado exclusivamente para interiores. Su aislamiento en resina epoxi requiere celdas de media tensión o subestaciones bajo techo. Consulte otras opciones para aplicaciones exteriores.
Q2: ¿Qué clase de precisión es adecuada para medición de facturación?
La clase 0,2 es la correcta para medición de facturación. Este transformador ofrece hasta 75 VA en esta clase, cumpliendo la norma IEC61869-3:2011. Solicite la hoja de datos para confirmar la carga.
Q3: ¿Qué normativas internacionales cumple este transformador monofásico de resina epoxi?
El equipo cumple con las normas GB20840.3-2013 e IEC61869-3:2011. Garantiza un aislamiento nominal de 40,5 kV con niveles de prueba de 95 kV y 200 kV. Contacte con nuestro equipo para obtener los certificados de fábrica.
Q4: ¿Cómo afecta la altitud al rendimiento de este transformador de 35 kV?
La altitud máxima estándar es de 1000 metros. Para instalaciones a mayor altitud, se requieren ajustes de aislamiento específicos bajo pedido. Confirme la altitud exacta de su proyecto con nuestros ingenieros.
Q5: ¿Es posible personalizar la relación de transformación para sistemas trifásicos?
Sí, al ser monofásico, se utilizan tres unidades para formar el sistema trifásico. La relación estándar es 35/√3 : 0,1/√3 : 0,1/3 kV. Envíe su diagrama unifilar para evaluar configuraciones de devanados secundarios.
Q6: ¿Para qué tipo de aplicaciones se utiliza el modelo JDZX9-35D/290?
Se utiliza en celdas de media tensión y subestaciones de distribución interior de 35 kV. Su diseño en resina epoxi moldeada asegura un mantenimiento mínimo y alta fiabilidad. Consulte el catálogo de Daulma para más detalles.
