Přehled
JDZX9-35G/210 je jednofázový vnitřní napěťový transformátor s epoxidovou izolací určený pro střední napětí 35 kV. Využívá pokročilou technologii lití epoxidové pryskyřice, která zajišťuje vysokou dielektrickou pevnost a bezúdržbový provoz ve vnitřních prostředích.
Tento transformátor podporuje více tříd přesnosti (0,2; 0,5; 1,0) a má vinutí zapojené ve spojení Y/△ s otevřeným trojúhelníkem (residuálním vinutím) pro detekci poruchy země. Je vhodný pro účelové měření spotřeby, monitorování napětí a ochranné reléové aplikace v souladu se standardními izolačními hladinami 40,5/80/185 kV a nabízí tepelný výkon až 600 VA.
Přehled klíčových parametrů
| Parametr | Hodnota |
|---|---|
| Napětí sítě | 35 kV |
| Izolační hladina | 40,5/80/185 kV |
| Třídy přesnosti | 0,2; 0,5; 1,0 |
| Tepelný výkon | 600 VA |
| Konfigurace vinutí | Y/△ s otevřeným trojúhelníkem |
| Fáze | Jednofázový |
| Typ instalace | Vnitřní |
| Izolační materiál | Epoxidová pryskyřice |
| Hmotnost | 42,15 kg |
Konstrukce

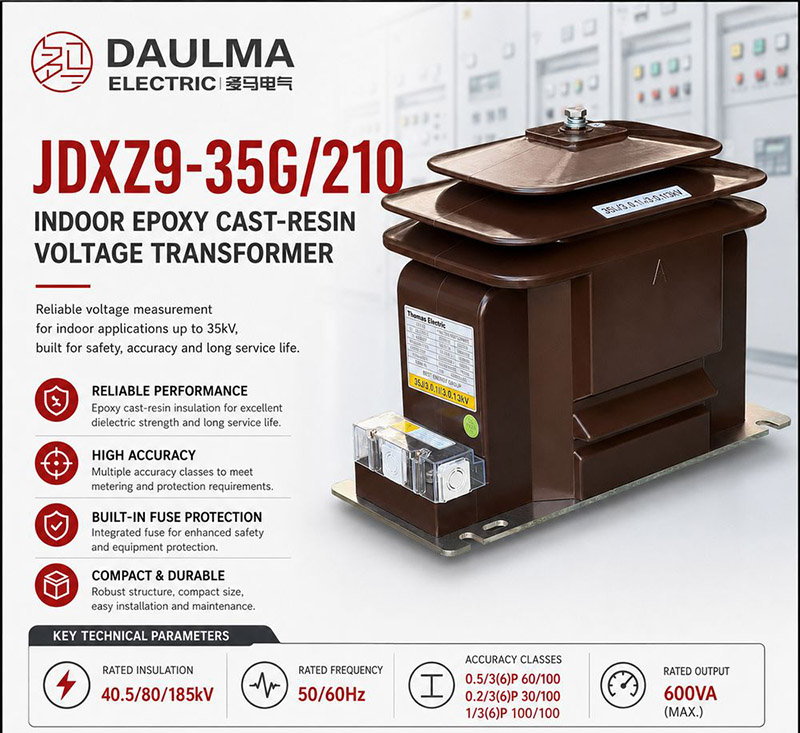

Transformátor JDZX9-35G/210 má robustní konstrukci z epoxidové pryskyřice s vrstvenou izolační strukturou, která zvyšuje povrchovou dráhu a odolnost proti povrchovému průrazu. Tmavě hnědé pouzdro z pryskyřice poskytuje vynikající elektrickou izolaci a mechanickou pevnost, splňuje požadavky izolační hladiny 40,5/80/185 kV. Průhledná svorkovnice chrání sekundární připojení a zároveň umožňuje vizuální kontrolu, kovová základní deska zajišťuje pevné uchycení v rámci vnitřní rozváděčové skříně. Konstrukce eliminuje potřebu olejové nebo plynové izolace, což vede k bezúdržbovému, nehořlavému provedení vhodnému pro dlouhodobý vnitřní provoz.
Technické parametry
Provozní podmínky
- Umístění instalace: Vnitřní rozváděče, trafostanice nebo distribuční body
- Okolní teplota: -5 °C až +40 °C
- Nadmořská výška: ≤ 1000 m (standardně), vyšší nadmořská výška na požádání
- Izolace: Litá epoxidová pryskyřice
- Kmitočet: 50 Hz nebo 60 Hz
- Připojení: Jednofázové (tři jednotky pro třífázový systém)
- Údržba: Minimální údržba (provedení s epoxidovou pryskyřicí)
Technické parametry
Transformátor JDZX9-35G/210 je jednofázový vnitřní napěťový transformátor 35 kV s epoxidovou izolací určený pro provoz při okolní teplotě -5 °C až +40 °C a standardní nadmořské výšce do 1000 m. Splňuje normy GB1207-2006 a IEC60044-2:2003 a podporuje systémy 50 Hz i 60 Hz.
| Jmenovité napětí (kV) | Jmenovitá
izolace (kV) |
Třída přesnosti /
Jmenovitý výkon (VA) |
Max.
výkon (VA) |
|---|---|---|---|
| 35/√3 : 0,1/√3 : 0,1/3 | 40,5/80/185 | 0,5/3(6)P 60/100 0,2/3(6)P 30/100 1/3(6)P 100/100 |
600 |
| 35/√3 : 0,1/√3 : 0,1/√3 : 0,1/3 | 0,2/0,5/3(6)P 15/20/100 0,5/0,5/3(6)P 30/30/100 |
Varování: Zkouška pevnosti izolace při síťovém kmitočtu mezi primárním a sekundárním vinutím nebo mezi sekundárním vinutím a zemí není povolena; povolena je pouze indukční zkouška pevnosti izolace.
Poznámka: Jmenovitý výkon a jemu odpovídající třída přesnosti jsou volitelné pouze jednotlivě. Pokud požadavky uživatele přesahují výše uvedené rozsahy, musí být dohodnuty mezi výrobcem a kupujícím.
Instalace a zapojení
Rozměrový nákres
Celkové rozměry: 320 mm (horní šířka) × 420 mm (šířka základny) × 300 mm (výška). Povrchová dráha: 710 mm. Hmotnost: cca 42,15 kg. Upevňovací otvory: M6 a M10 na základní desce. Svorka pro uzemnění: M8.
Schéma zapojení
Spojení Y/△ (třívinuté) – Primární svorky A, B, C jsou zapojeny do hvězdy. Sekundární výstupy a, b, c slouží pro měřicí obvody, zatímco svorky da/dn poskytují otevřené trojúhelníkové zapojení pro detekci poruchy země.
Výběr a časté otázky
Průvodce výběrem
- Třída přesnosti: Zvolte třídu 0,2 pro účelové měření, 0,5 pro monitorování, 1,0 pro obecné měření nebo 3(6)P pro ochranné aplikace.
- Konfigurace vinutí: Vyberte třívinuté (Y/△) pro základní měření a ochranu nebo pětivinuté pro dva sekundární výstupy a vyšší redundanci.
- Zatížení (burden): Zajistěte, aby jmenovitý výkon (např. 30/100 VA) odpovídal připojené zátěži pro zachování specifikované přesnosti.
- Provozní podmínky: Ověřte, že okolní teplota (-5 °C až +40 °C) a nadmořská výška (≤ 1000 m standardně) odpovídají vašemu vnitřnímu instalaci.
- Převod napětí: Upřesněte požadovaný převod (např. 35/√3 / 0,1/√3 / 0,1/3 kV) podle potřeb sítě a měření.
Často kladené otázky
Otázka 1: Jaké jsou hlavní rozdíly mezi napěťovými transformátory s epoxidovou izolací a olejovými?
Transformátory s epoxidovou izolací používají pevnou izolaci, což zajišťuje bezúdržbový provoz, vynikající odolnost proti vlhkosti a kompaktní vnitřní provedení. Olejové typy využívají kapalnou izolaci, která poskytuje lepší chlazení, ale vyžaduje pravidelné testování oleje a údržbu těsnění.
Otázka 2: Jakou údržbu vyžaduje napěťový transformátor s epoxidovou izolací?
Tyto transformátory vyžadují minimální údržbu – pouze pravidelné vizuální kontroly poškození nebo znečištění. Díky trvanlivému systému pevné izolace není nutné testovat olej, kontrolovat těsnění ani doplňovat kapalinu.
Otázka 3: Která třída přesnosti je nejvhodnější pro účelové (fakturační) měření?
Pro účelové měření se doporučuje třída přesnosti 0,2, která zajišťuje vysoce přesné měření energie. Třída 0,5 je vhodná pro obecné monitorování, zatímco třídy 3P nebo 6P jsou určeny pro ochranné reléové obvody.
Otázka 4: Jaký je tepelný výkon transformátoru JDZX9-35G/210?
Tepelný výkon činí 600 VA, což představuje maximální trvalou zátěž, kterou transformátor unese bez překročení přípustného nárůstu teploty za běžných vnitřních provozních podmínek.
Otázka 5: Jsou pro tento model dostupné nestandardní převody napětí?
Ano. I když jsou standardně nabízeny převody jako 35/√3 / 0,1/√3 / 0,1/3, lze na požádání vyrábět i nestandardní převody – kontaktujte prosím náš technický tým ohledně specifikací a dodacích lhůt.
Otázka 6: Jaká je očekávaná životnost tohoto vnitřního transformátoru s epoxidovou izolací?
Při správné instalaci a běžných provozních podmínkách poskytuje JDZX9-35G/210 spolehlivý provoz po dobu více než 30 let díky nedegradujícímu systému pevné epoxidové izolace.
Otázka 7: Kterým mezinárodním a národním normám tento transformátor vyhovuje?
Transformátor JDZX9-35G/210 splňuje normy GB20840.3-2013 (Čína) a IEC61869-3:2011 (mezinárodní), což zajišťuje kompatibilitu se světovými systémy měření a ochrany vysokého napětí.
Frequently Asked Questions
Q1: Lze tento 35kV napěťový transformátor instalovat do venkovních rozvoden?
Ne, je určen výhradně pro vnitřní instalace. Provozní teplota -5 °C až +40 °C vyžaduje krytí proti povětrnostním vlivům. Pro venkovní aplikace kontaktujte výrobce pro alternativní řešení.
Q2: Která třída přesnosti je vhodná pro fakturační měření elektřiny?
Pro fakturační měření zvolte třídu přesnosti 0,2. Zajišťuje vysokou přesnost měření při jmenovitém výkonu 30 VA dle normy IEC60044-2:2003. Přesnou konfiguraci vinutí upřesníte při objednávce.
Q3: Jak připojit tento jednofázový transformátor do třífázového systému?
Pro třífázový systém je nutné použít tři samostatné jednofázové jednotky. Transformátor podporuje systémy 50 Hz i 60 Hz. Schéma zapojení a dimenzování zátěže konzultujte s projektantem.
Q4: Je standardní provedení vhodné pro nadmořskou výšku nad 1000 metrů?
Standardní provedení je dimenzováno pro nadmořskou výšku do 1000 m. Pro vyšší nadmořské výšky je vyžadována úprava izolace. Specifikujte přesnou nadmořskou výšku pro individuální posouzení výrobcem.
Q5: Jaké mezinárodní normy tento 35kV transformátor splňuje?
Výrobek splňuje normy GB1207-2006 a IEC60044-2:2003. Jmenovitá izolace 40,5/80/185 kV zaručuje bezpečný provoz v sítích 35 kV. Certifikáty a protokoly o zkouškách jsou k dispozici na vyžádání.
Q6: Jaký je izolační materiál a nároky na údržbu tohoto transformátoru?
Transformátor využívá litou epoxidovou pryskyřici, která zajišťuje minimální nároky na údržbu. Tato bezúdržbová konstrukce je ideální pro vnitřní trafostanice a distribuční body. Pro detailní technický list kontaktujte obchodní oddělení.
